数字电位器调节特性和调节灵敏度测量仪
李震春;许积文;陈国华
【摘要】本文针对传统电位器调节特性和调节灵敏度测量装置的缺点,对其进行了数字化设计与改进.在原有实验仪器的基础上,将机械式电位器用数字电位器替代,并利用单片机结合键盘和数码管对数字电位器滑动端位置进行了控制和显示.数字电位器的使用有效解决了机械电位器滑动端位置读数误差大的问题,改进后的装置不仅可精确地控制和显示数字电位器的滑动端位置,而且操作方便,测定的调节特性曲线和调节灵敏度曲线与理论相一致.
【期刊名称】《大学物理》
【年(卷),期】2019(038)007
【总页数】5页(P31-35)
【关键词】数字电位器;调节特性;调节灵敏度
【作者】李震春;许积文;陈国华
【作者单位】桂林电子科技大学材料科学与工程学院,广西桂林541004;桂林电子科技大学材料科学与工程学院,广西桂林541004;桂林电子科技大学材料科学与工程学院,广西桂林541004
【正文语种】中文
【中图分类】O441.1
电位器(又称变阻器)的制流、制压特性广泛运用于调光、调速、调音等工业生产领
域[1]，另外电位器本身是一个很好的位置传感器[2]，负载不同时其调节灵敏度曲线也不相同. 电位器调节特性和调节灵敏度实验是高校工科物理实验常开设的一个经典实验[3-7]. 传统的电位器调节特性和调节灵敏度实验装置中，由于采用的机械式电位器配套标尺与电阻丝有效长度不匹配，滑动片与电阻丝线圈的接触面较大且常常出现接触不良，导致电位器的滑动端位置读数误差较大，测出的调节特性曲线和调节灵敏度曲线误差较大，尤其是调节灵敏度曲线与理论曲线相比出现严重失真，这也是很多高校没让学生测定电位器调节灵敏度的原因. 文献[5]提出用电阻箱来代替电位器，这种办法理论上应能解决电位器滑动端位置精确可控的问题，但由于电阻箱阻值不同时，其精度不同，使得等效滑动端位置读数也存在很大的误差，而且实验操作过程非常繁琐.
针对以上问题，本文在原有实验仪器的基础上进行了改进，用数字电位器代替原来的机械式电位器，并利用单片机结合键盘和数码管对数字电位器滑动端RW位置
进行控制和显示.
1. 电路主板模块
2. 数字电压表
3. 数字电流表
4. 电阻箱
5. 数字电位器
6. 单片机
7. 键盘 7-1. 第一按键 7-2. 第二按键 7-3. 第三按键 7-4. 第四按键 7-5. 第五按键
7-6. 第六按键 8. 数码管 9. 电源 10. 开关 11. 指示灯图1 数字电位器调节特性和
调节灵敏度测量仪结构示意图
1 数字电位器调节特性和调节灵敏度测量仪
数字电位器调节特性和调节灵敏度测量仪如图1所示，包括电阻箱和电路主板模
块及与电路主板模块连接的数字电压表和数字电流表，电路主板模块设有单片机及与单片机连接的数字电位器、键盘、数码管、电源及电源开关和指示灯. 数字电位器的型号为X9C104，其最大电阻R0为100 kΩ，阻值的变化为阶梯式，台阶编
号从0—99共100个台阶[8]. 键盘顺序设6个独立按键，第一按键或第二按键每
按下并释放一次，数字电位器的RW端位置增加或减少10台阶；第三按键或第四
按键每按下并释放一次，数字电位器的RW端位置增加或减少1台阶，第五按键或第六按键每按下并释放一次，数字电位器的RW端位置置0台阶或置99台阶. 数码管为两位LED共阴数码管，用于显示数字电位器RL、RW端之间的台阶数. 单片机的型号为STC89C52，当键盘向单片机发送数字电位器滑动端位置控制指令时，单片机根据指令要求，一方面向数字电位器发送控制信号，执行该指令的操作，另一方面把当前数字电位器滑动端位置发送给数码管显示，从而实现数字电位器滑动端位置可精确控制和显示.
图2为数字电位器分压电路图，数字电压表的内阻大到可以忽略其对电路的影响(相当于断路)，那么负载R两端的电压为
(1)
图2 分压电路图
式(1)中，RWL表示数字电位器的滑动端RW与低电压端RL之间的电阻，令Umax=E，引进参数为滑动端RW的相对位置，称为电路特征系数，则有
(2)
对于不同的k值，x与U/Umax的关系为分压特性曲线.
电位器本身也是一个位置传感器，传感器输出的变化量ΔU或ΔI与引起该变化量的输入变化量Δx之比称为灵敏度. 对电位器而言，因为输入的变化量是通过调节滑动端的位置来实现的，故称之为调节灵敏度，它表征传感器对输入量变化的反应能力[7]. 由于数字电位器阻值的变化为阶梯式，某位置电阻的最小变化量为2台阶所对应的电阻ΔR0，即Δx=ΔR0/R0. 对式(2)微分后，整理可得
(3)
令分压调节灵敏度SV=ΔU/(UmaxΔx)，则对于不同的k值，x与SV的关系为分
压调节灵敏度曲线.
图3为数字电位器限流电路图，数字电流表的内阻小到可以忽略其对电路的影响(相当于短路)，那么流过负载R的电流为
(4)
图3 限流电路图
式(4)中，RHW表示数字电位器的高电压端RH与滑动端RW之间的电阻，RWL
表示数字电位器的滑动端RW与低电压端RL之间的电阻，令引进参数则有
(5)
对于不同的k值，x与I/Imax的关系为限流特性曲线.
对式(5)微分后，整理可得
(6)
令限流调节灵敏度SI= ΔI/(ImaxΔx)，则对于不同的k值，x与SI的关系为限流调节灵敏度曲线.
2 实验数据
实验中使用的数字电压表量程为10 V，其精度为4位；数字电流表量程为2 mA，其精度为4位半；数字电位器的型号为C9C104，其总电阻实测R0=102.5636
kΩ，最大允许电流3 mA.实验中负载电阻R分别取100 kΩ和10 kΩ，测得改进
装置分压电路和限流电路的调节特性和调节灵敏度实验数据见表1和表2.
整理表1实验数据得表3，其中，ΔU为不同台阶位置时电压增量，Δx为滑动端RW的相对微小变化量，本实验中Δx=2/99，分别用式(2)和式(3)拟合表3数据，
得到分压特性曲线和分压调节灵敏度曲线，并与相应的理论曲线作对比见图4和图5.
表1 分压电路的调节特性与调节灵敏度实验数据X/台阶号110203040506070809098R=100
kΩUX/V0.0460.4230.8071.161.5091.8712.2672.7153.2453.9024.564UX-
1/V0.0000.3940.7701.1261.4721.8342.2242.6683.1883.8304.475UX+1/V0.09 30.4740.8451.1941.5461.9112.3112.7653.3093.9794.657R=10
kΩUX/V0.0390.2410.3510.4430.5410.6590.8181.0561.4562.2954.180UX-
1/V0.0000.2260.3420.4340.5300.6460.7991.0281.4042.1713.793UX+1/V0.07 40.2540.3610.4520.5520.6730.8381.0881.5132.4364.658
表2 限流电路的调节特性与调节灵敏度实验数据X/台阶号110203040506070809098R=100
kΩIX/mA0.02360.02470.02610.02770.02950.03150.03380.03650.03970.043 40.0470IX-
1/mA0.02340.02460.02600.02750.02930.03130.03360.03620.03930.04300.0 465IX+1/mA0.02370.02480.02630.02790.02970.03170.03410.03680.04000. 04390.0475R=10
kΩIX/mA0.04270.04690.05180.05840.06700.07840.09450.11900.16020.245 50.4269IX-
1/mA0.04230.04640.05120.05770.06600.07710.09260.11590.14900.23310.3 908IX+1/mA0.04320.04740.05290.05920.06800.07980.09650.12220.16610. 25940.4709
表3 分压电路的调节特性与调节灵敏度数据整理x/相对位置
1/9910/9920/9930/9940/9950/9960/9970/9980/9990/9998/99R=100
kΩU/Umax0.0100.0910.1730.2490.3240.4020.4870.5830.6970.8380.980ΔU/( UmaxΔx)0.9890.8500.7970.7230.7870.8180.9251.0311.2861.5841.935R=10 kΩU/Umax0.0080.0520.0750.0950.1160.1420.1760.2270.3130.4930.897ΔU/( UmaxΔx)0.7860.2980.2020.1910.2340.2870.4140.6381.1582.8169.192
图4 分压特性拟合曲线与理论曲线对比图
图5 分压调节灵敏度拟合曲线与理论曲线对比图
拟合得到的电路特征系数k与理论值对比结果见表4，其中，电路特征系数k的理论值按k=R/R0计算，相对误差=|拟合值-理论值|/理论值×100%计算. 从图4、图5和表4可以看出，改进装置测定的分压特性曲线和分压调节灵敏度曲线与理论具有较好的一致性. 负载R=100 kΩ时，分压调节灵敏度电路特征系数k拟合值与理论值的相对误差略大，这是由于灵敏度太小，电压表精度不够引起的.
表4 分压电路特征系数k拟合值与理论值的比较负载R/kΩ曲线类型分压电路特征系数k拟合值理论值相对误差100分压特性0.9729分压调节灵敏度
0.99920.9750.2%2.5%10分压特性0.0976分压调节灵敏度
0.09610.09750.1%1.4%
整理表2实验数据得表5，分别用式(4)和式(5)拟合表5数据，得到限流特性曲线和限流调节灵敏度曲线，并与相应的理论曲线作对比见图6和图7.
拟合得到的电路特征系数k与理论值对比结果见表6. 从图6、图7和表6可以看出，改进装置测定的限流特性曲线和限流调节灵敏度曲线与理论也具有较好的一致性. 负载R=100 kΩ时，限流调节灵敏度电路特征系数k拟合值与理论值的相对误差略大，是由于灵敏度太小，电流表精度不够所引起的.
图6 限流特性拟合曲线与理论曲线对比图
图7 限流调节灵敏度拟合曲线与理论曲线对比图
表5 限流电路的调节特性与调节灵敏度数据整理x/相对位置
1/9910/9920/9930/9940/9950/9960/9970/9980/9990/9998/99R=100
kΩI/Imax0.49680.52000.54950.58320.62110.66320.71160.76840.83580.913 70.9895ΔI/(ImaxΔx)0.31260.20840.31260.41680.41680.41680.52110.62530. 72950.93791.0421R=10
kΩI/Imax0.09070.09960.11000.12400.14230.16650.20070.25270.34020.521 30.9066ΔI/(ImaxΔx)0.09460.10510.17870.15770.21020.28380.41000.66221. 79752.76468.4199
表6 限流电路特征系数k拟合值与理论值的比较负载R/kΩ曲线类型限流电路特
征系数k拟合值理论值相对误差100限流特性0.9745限流调节灵敏度
0.92280.97500.05%5.3%10限流特性0.0989限流调节灵敏度
0.09810.09751.4%0.6%
3 改进装置特点分析
第一，与机械式电位器相比，数字电位器具有可编程改变数字电位器的RW位置、无机械磨损、耐震动、噪声小、寿命长等优点，因而，用数字电位器代替机械电位器，能有效地减少机械式电位器RW位置读数误差较大的问题，测定的电位器调
节特性和调节灵敏度曲线与理论具有很好的一致性.
第二，利用单片机结合键盘和数码管对数字电位器滑动端RW位置进行控制和显示，使学生控制和读取数字电位器滑动端位置十分方便，直观，有利于按时完成实验，满足学生的学习需求[9].
第三，该改进装置能消除实验中人为的读数误差，实验数据可靠、稳定、重复性高，比如实验过程中，发现某个位置的读数有问题，可以准确的定位到该位置去检验．第四，若实验用的电表为电磁表，则内阻一般不能忽略，此时电路特征系数k为
电表内阻的函数，该改进装置测得的电路特征系数与理论值误差很小，我们可以通过拟合某调节特性或调节灵敏度曲线求得电路特征系数，从而计算出电表的内阻，
因此该改进装置也提供一种全新的测量电表内阻的新方法.
通过对传统电位器调节特性和调节灵敏度测量仪进行的改进，有效解决机械式电位器RW位置读数误差大的问题，测定的电位器调节特性和调节灵敏度曲线与理论具有很好的一致性. 利用单片机结合键盘和数码管对数字电位器滑动端RW位置进行控制和显示，使学生控制和读取数字电位器滑动端位置十分方便直观，消除了实验中人为的读数误差，实验数据可靠稳定,重复性高.
【相关文献】
[1] 沙占友.数字电位器设计原理与应用[M]. 北京:机械工业出版社, 2007：21-22.
[2] 杨帆，吴晗平,等.传感器技术及其应用[M]. 北京:化学工业出版社, 2010：26-35.
[3] 梁莹.在物理实验教学中培养学生的科学实验素质和能力—以变阻器的使用与电路控制为例[J]. 物理通报, 2016, 10：86-90.
[4] 张兆奎.大学物理实验[M]. 北京:高等教育出版社， 2016：381-385.
[5] 陈兰莉.大学物理实验[M]. 上海:上海交通大学出版社, 2013：224-227.
[6] 杨广武.大学物理实验[M]. 天津:天津大学出版社, 2009：108-110.
[7] 刘列, 杨建坤.变阻器的负载特性和调节灵敏度研究[J].大学物理实验, 1999, 12(4)：30-33.
[8] 纪宗南.高精度的数字电位器X9C103[J]. 集成电路应用, 1999,4：6-9.
[9] 战丽波，李光仲，王云创,等.气压式杨氏模量测量仪[J].大学物理, 2017, 36(1)：22-24.
数字电位器的原理与应用 1. 什么是数字电位器 数字电位器（Digital Potentiometer）是一种可编程的电阻器，它可以模拟传统的机械电位器，但具有更高的精度和可编程功能。数字电位器提供了一种数字控制方式来改变电阻值，使得电路调节更加灵活和精确。 2. 数字电位器的原理 数字电位器的原理基于模拟信号转换为数字信号的思想。简单来说，数字电位 器由电压调节器、控制逻辑和电阻网络组成。 2.1 电压调节器 电压调节器是数字电位器的关键组成部分，它可以将输入的电压信号转换为有 效的控制信号。电压调节器可以将输入电压分成多个离散的电平，并通过控制逻辑来选择输出。这种方式可以实现电阻值的精确调节。 2.2 控制逻辑 控制逻辑是数字电位器中的控制中心，它接收外部的数字控制信号，并将其转 换为电阻值的变化。控制逻辑通常由微控制器或FPGA实现，可以根据需要编程，实现各种功能和算法。 2.3 电阻网络 电阻网络是数字电位器的核心组成部分，它由一系列离散的电阻单元组成。电 阻网络可以通过调整电阻单元的开关状态来改变总的电阻值。通过控制逻辑的指令，电阻网络可以实现电阻值的调节。 3. 数字电位器的应用 数字电位器由于其可编程性和精确性，在各种领域得到了广泛的应用。以下是 几个常见的应用领域： 3.1 模拟信号调节 数字电位器可以用于模拟电路中的信号调节，如音频放大器、滤波器等。通过 调整数字电位器的电阻值，可以实现对信号的增益、频率响应等参数的调节，从而实现音频信号的精确控制。
3.2 数字控制电路 数字电位器可以用于数字控制电路中，如数字电源、自动控制系统等。通过数 字电位器的电阻值调节，可以精确控制电路的参数，实现高精度的数字控制。 3.3 数字电位器阻值校准 数字电位器可用于阻值的校准和测试。在一些测量系统中，数字电位器可以用 来调节信号源的输出，以完成对测量设备的校准。数字电位器的可编程性保证了校准过程的精确性和稳定性。 3.4 数据传输 数字电位器也可用于数据传输中，如数字通信、存储器等。通过调节数字电位 器的电阻值，可以实现数据的传输和存储，从而提高数据传输的可靠性和速度。 4. 结论 数字电位器作为一种可编程的电阻器，在现代电路设计和工程中扮演着重要的 角色。其原理基于模拟信号转换为数字信号，通过电压调节器、控制逻辑和电阻网络的协作，实现对电阻值的精确调节。数字电位器在模拟信号调节、数字控制电路、阻值校准和数据传输等领域均有广泛的应用。
用数字电位器替代机械电位器 摘要：数字可调节电位器，也称为数字电位器或digpot，不仅能够在众所周知的音频应用中替代机械电位器，而且能够在所有电子设备中替代传统的机械电位器。作为模/数转换器(DAC)的一种简单、廉价形式，数字电位器以可变电阻形式提供模拟输出。类型包括：易失和非易失两种形式，采用数字架构为系统带来了许多优势。数字电位器不容易受灰尘、污物以及潮湿环境的影响，而机械电位器在这些环境下很容易损坏。 引言 数字电位器的可靠性远远高于机械电位器，能够轻松保证50,000次以上的可靠读写次数，而机械电位器的重复调节次数只能达到几千次甚至几百次。数字电位器的分辨率为32级(5位)至256级(8位)或更高。对于LCD对比度调节等动态范围要求不高的应用，选择较低分辨率的器件即可满足实际应用的要求。目前，有些高分辨率的数字电位器已经成为音频等高保真应用的理想选择，能够提供高达90dB的动态调节范围。 非易失 有些应用要求数字电位器具备非易失存储功能，两种类型的器件(易失和非易失存储器)在市场上都很普及。非易失数字电位器更接近于机械电位器，它能够在不同的外部条件(是否有外部电源供电)下保持阻值。 音频设备需要内部储存音量设置，设备重新上电时要求电位器保持相同的电阻值，即使在电源完全关闭的情况下。 MAX5427/MAX5428/MAX5429系列数字电位器提供独特的编程功能。这些器件为具有一次性编程(OTP)存储器，将电位器抽头的上电复位(POR)位置设置在用户定义的数值(抽头位置保持可调，但重新上电后始终返回到固定的设置位置)。此外，OTP还可以禁止接口通信，将抽头锁存到所要求的固定位置，避免进一步的调节。这种情况下，器件成为一个固定比值的电阻分压器，而非电位器。 音频设计考虑 电位器具有对数抽头和线性抽头，高保真音频设备的音量调节一般选用对数电位器，因为考虑到人耳的非线性滤波特性，对数抽头可以获得线性音量调节。目前，高集成度数字电位器可以在单芯片内集成六路独立的电位器，以支持多声道音频系统，例如：立体声、杜比环绕立体声系统。
知识点二、测量仪器的特性 （一）示值、示值区间、标称量值、标称示值区间、标称示值区间的量程和测量区间 (二)测量仪器的计量特性
1、测量系统的灵敏度 灵敏度是指“测量系统的示值变化除以相应的被测量值变化所得的商”。灵敏度是反映测量仪器被测量（输入）变化引起仪器示值(输出)变化的程度。它用被观察变量的增量即响应(输出量)与相应被测量的增量即激励（输入量）之商来表示。如被测量变化很小，而引起的示值（输出量）改变很大，则该测量仪器的灵敏度就高。 对于线性测量仪器来说，其灵敏度s为： 式中的k叫传递系数，当响应y与激励x是同一种变量时，又叫放大系数。对于非线性的测量仪器，则灵敏度表示为： 这时灵敏度随激励变化而变化，它是一个变量，它与激励值有关。在某些情况下，使用下式表示相对灵敏度 式中，x为激励即输入的被测量值。 灵敏度可能与被测量的增量即激励值有关，被测量值的变化必须大于分辨力。灵敏度是测量仪器中一个十分重要的计量特性。但有时灵敏度并不是越高越好，为了方便计数，使示值处于稳定，还需要特意地降低灵敏度。 例题：有两台检流计，a台输入1ma光标移动10格，b台输入1ma光标移动20格，则a台检流计的灵敏度比b台检流计的灵敏度____。 a.高 b. 低 c. 相近 d.相同 答案：b
解析：灵敏度是反映测量仪器被测量（输入）变化引起仪器示值(输出)变化的程度。用被观察变量的增量与相应被测量的增量之商来表示。如被测量变化很小，而引起的示值（输出量）改变很大，则该测量仪器的灵敏度就高。 对于线性测量仪器来说，其灵敏度s为 2．鉴别阈 鉴别力又称阈值，是指“引起相应示值不可检测到变化的被测量值的最大变化”。它是指当测量仪器在某一示值给予一定的输入，这种激励变化缓慢从单方向逐步增加，当测量仪器的输出产生有可觉察的响应变化时，此输入的激励变化称为鉴别力，同样可在反行程进行。 例如，在一台天平的指针产生可觉察位移的最小负荷变化为1omg，则此天平的鉴别力（阈）为1omg；如一台电子电位差计，当同一行程方向输入量缓慢改变到0.04mv时，指针产生了可察觉的变化，则其鉴别力（阈）为0.04mv。为了准确地得到其鉴别力（阈值），激激励的变化（输入量的变化）应缓慢同时地在同一行程上进行，以消除惯性或内部传动机构的间 通常一台测量仪器的鉴别力（阈）还应在标尺的上、中、下不同示值范围的正向及反向行程进行测定，其鉴别力（阈值）是不同的，可以按其最大的激励变化来表示测量仪器的鉴别力（阈值） 有时人们也习惯地称鉴别力为灵敏阈或灵敏限。产生鉴别力的原因可能与噪声(内部或外部的)、摩擦、阻尼、惯性等有关，也与激励值有关。 要注意灵敏度和鉴别力(阈)的区别和关系，这是两个概念，灵敏度是被测量(输入量)变化引起了测量仪器示值(输出量)变化的程度；鉴别力(阈)是引起测量仪器示值(输出量)可觉察变化时被测量(输入量)的最 小变化值，是指使测量仪器指针移动所要输入的最小量值，但二者 相关的，灵敏度越高，鉴别力越小，灵敏度越低，其鉴别力越大。 例题：当一台天平的指针产生可觉察位移的最小负荷变化为10mg，则此天平的（）为10mg。 a．灵敏度 b．分辨力 c．鉴别力 d．死区

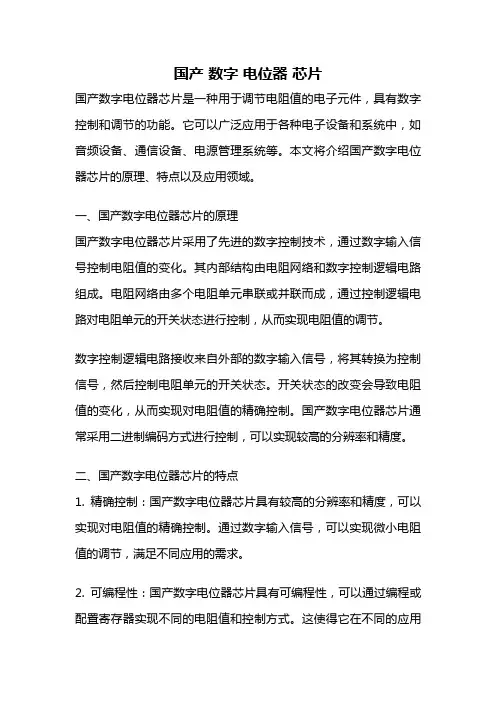

国产数字电位器芯片 国产数字电位器芯片是一种用于调节电阻值的电子元件，具有数字控制和调节的功能。它可以广泛应用于各种电子设备和系统中，如音频设备、通信设备、电源管理系统等。本文将介绍国产数字电位器芯片的原理、特点以及应用领域。 一、国产数字电位器芯片的原理 国产数字电位器芯片采用了先进的数字控制技术，通过数字输入信号控制电阻值的变化。其内部结构由电阻网络和数字控制逻辑电路组成。电阻网络由多个电阻单元串联或并联而成，通过控制逻辑电路对电阻单元的开关状态进行控制，从而实现电阻值的调节。 数字控制逻辑电路接收来自外部的数字输入信号，将其转换为控制信号，然后控制电阻单元的开关状态。开关状态的改变会导致电阻值的变化，从而实现对电阻值的精确控制。国产数字电位器芯片通常采用二进制编码方式进行控制，可以实现较高的分辨率和精度。 二、国产数字电位器芯片的特点 1. 精确控制：国产数字电位器芯片具有较高的分辨率和精度，可以实现对电阻值的精确控制。通过数字输入信号，可以实现微小电阻值的调节，满足不同应用的需求。 2. 可编程性：国产数字电位器芯片具有可编程性，可以通过编程或配置寄存器实现不同的电阻值和控制方式。这使得它在不同的应用
场景中具有更大的灵活性和适应性。 3. 低功耗：国产数字电位器芯片采用先进的低功耗技术，具有较低的功耗。这使得它适用于一些对功耗要求较高的应用场景，如便携式设备和电池供电系统。 4. 高可靠性：国产数字电位器芯片具有良好的可靠性和稳定性，能够在各种环境条件下正常工作。其内部采用了可靠的材料和工艺，经过严格的生产测试和质量控制，保证了产品的性能和可靠性。 三、国产数字电位器芯片的应用领域 1. 音频设备：国产数字电位器芯片可以用于音频设备中的音量控制和音调调节。通过数字控制，可以实现音频信号的精确调节，提高音频系统的性能和音质。 2. 通信设备：国产数字电位器芯片可以用于通信设备中的增益控制和衰减控制。通过数字控制，可以实现信号的精确调节，提高通信系统的灵敏度和抗干扰能力。 3. 电源管理系统：国产数字电位器芯片可以用于电源管理系统中的电压调节和电流控制。通过数字控制，可以实现对电源输出的精确调节，提高电源系统的稳定性和效率。 4. 工业自动化：国产数字电位器芯片可以用于工业自动化系统中的参数调节和控制。通过数字控制，可以实现对设备参数的精确控制，

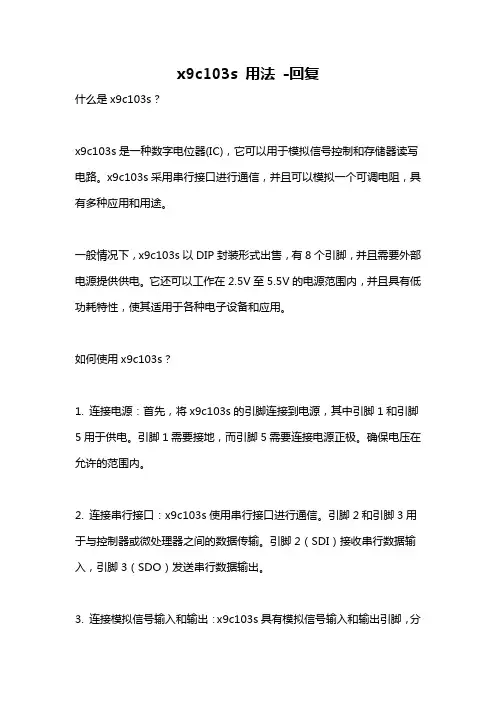

x9c103s 用法-回复 什么是x9c103s？ x9c103s是一种数字电位器(IC)，它可以用于模拟信号控制和存储器读写电路。x9c103s采用串行接口进行通信，并且可以模拟一个可调电阻，具有多种应用和用途。 一般情况下，x9c103s以DIP封装形式出售，有8个引脚，并且需要外部电源提供供电。它还可以工作在2.5V至5.5V的电源范围内，并且具有低功耗特性，使其适用于各种电子设备和应用。 如何使用x9c103s？ 1. 连接电源：首先，将x9c103s的引脚连接到电源，其中引脚1和引脚5用于供电。引脚1需要接地，而引脚5需要连接电源正极。确保电压在允许的范围内。 2. 连接串行接口：x9c103s使用串行接口进行通信。引脚2和引脚3用于与控制器或微处理器之间的数据传输。引脚2（SDI）接收串行数据输入，引脚3（SDO）发送串行数据输出。 3. 连接模拟信号输入和输出：x9c103s具有模拟信号输入和输出引脚，分
