成品烟道安装技术交底 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
交底人签字接受人签字 长度L 横断面外廓公差端面对角线 差值 垂直度平整 度A B 0，-9 -2， -4+2，-3 ≤7≤1:400≤7 备注：垂直度系指管体外壁面对于管体端面而言 二、施工准备及计划安排 烟道成品由专业厂家生产并供货至施工现场，产品质量严格按材料要求及相关规范要求执行。在进场时，由项目部对烟道规格尺寸、观感质量进行检查，对不符合要求的进行退场。烟道安装在主体施工完成后抹灰施工前穿插完成。安装前，由项目部组织工人进行技术交底和安全教育，严格按要求施工。 三、主要施工方法及技术措施 1、工艺流程 烟道尺寸位置校正→首层砂浆找平→安装烟道→自检烟道垂直度→监理验收签字→两次C20砼填实预留孔→满挂钢丝网→抹灰→养护 2、施工要点 安装前通线校正预留孔洞位置是否准确，洞口大小留设是否满足设计需要，若预留洞口有所偏移，将洞口剔打至满足烟道安装需要为止。 首层安装时，先用1：的水泥浆找平地面。 烟道逐层由下而上安装。 ，进气口高度为H+，在楼层总层数的1/3楼层，在排气道的进气口处安装止回阀。烟道在楼层处连接采用2根Ф14钢筋作支撑，具体做法详07J916-1-C8页中①大样，出屋面做法按07J916-1-C10页，洞口四周120厚挡边在高出屋面结构面600范围内采用C20素砼浇筑（其余出屋面洞口部位处理同此）。 屋面烟道细石C20砼泛水高度应高于屋面找坡完成面300mm。 四、质量控制措施 1、烟道口四周应对称、分两次浇筑混凝土。 2、排水通气管不得与烟道相连。 3、烟道抹灰前必须满挂钢丝网，每边与墙搭接不小于150mm。 4、烟道安装时必须固定牢固。 五、成品保护 1、严禁吊装时撞击烟道且挂网时锤击烟道。 2、安装好后立即做好保护措施，防止烟道被损坏。 六、安全文明施工 1、每个操作工人严格执行安全施工操作规程，新工人进入现场前要做好现场三级安全教育，严禁酒后作业，必须戴安全帽。
工艺管道安装技术交底-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
建设单位：XXXXXX热电有限公司 施工单位：XXXXXXXXXX工程公司 工程名称：XXXXXX公司热电厂设备安装 施工技术措施及交底审批：年月日 审核：年月日 编制：年月日 XXXX 项目部 年月日
施工技术交底记录 施工单位：XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX年月日 注：本交底必须一式三份，分公司、项目部、队组长各一份
施工技术措施及交底 一、工程概况： 本工程为75T/h循环流化床锅炉锅炉附属管道安装工程，附属管道包括主蒸汽管道、高低压给水管道、除氧间管道、首端换热站管道、汽机排气管道与地下冷却水管道。管道材质包括碳钢与12Cr1MoV,管径为DN15～DN1000,根据其工程特点以及工期情况，为保证安全施工，现编制以下交底 二、编制依据 GB50184-93《工业金属管道工程质量检验评定标准》 GB50235-97《工业管道工程施工及验收规范》 GB50236-98《现场设备、工业管道焊接工程施工及验收规 HGJ229-91《工业设备、管道防腐蚀工程施工及验收规范》 JB/T4730-94《无损探伤》 SH3501-2002《石油化工剧毒、可燃介质管道工程施工及验收规范》 HG/T21629-99《管架标准图》 三、交底内容 1、 2、地下工艺管道加工及安装要求：
1）地沟内工艺管线安装前，应对直管进行坡口打磨，坡口打磨角度应在32～ 35°。 2）已打磨好的工艺管线进行除锈，除锈后必须使管子露出金属光泽。刷防锈漆二遍，管口两端100mm不刷防锈漆。 3）工艺管线支架安装。安装前应在预埋件上画出标高位置线，其标高允许偏差±20mm，坐标偏差25mm，并按其介质流动方向控制其坡度3～5‰。 4）已刷好防锈漆管线严禁在管道支呆上滑动，以防破坏已刷好的防腐层。5）管线对口前必须检查管内是否有杂物，并及时清理，管子的坡口（焊口）采用“Ｖ”型，其角度为60°－70°之间。 6）工艺管线的点焊：管线对口应平直，其错边量必须控制在2mm以内，点焊不少于3点以上进行焊接，并进行管线调查，消除内在焊接应力。 7）直管线组对焊接后，应对管线定位加设管托，管托加设严禁发生偏移式旋起，并按设计位置加设固定支架式导向支架。 8）管道安装时，首先检查是否有缺陷，如有缺陷应停止使用。管道安装前应将管道内部清理干净，小口径（一般Dg20以下）管子用压缩空气来吹净。清理后的管道要将管两端进行临时封堵，当天安装完的管段两端也要用铁板进行临时点焊封堵，第二天再进行施工时，去掉临时堵板。 9)埋地管道加工时，应注意管道绝热层，避免将其损坏。 3、地上管道加工及安装要求： 1）地上管道安装前应对混凝土管墩基础进行外观检查、办理好混凝土强度报告及基础复测记录。
烟道施工技术交底
精品文档 一、工程概况 新都丽苑A区15#、16#楼厨房间烟道安装，厨房间共用排气烟道(A35，500×450×3000)。16#楼每层共三户，每户装一只；15#楼分两个单元，每单元分三户，每户装一只。 二、施工准备 1、材料及工具 （1）成品烟道进场，进入施工现场的烟道必须较光滑，边角楞应齐全，无残缺,无裂缝。烟道每节3米，应方正。几何尺寸误差应在2mm内。 （2）工具：5米钢卷尺、吊线坠、线绳、小推车、螺丝刀、锤子。 2、作业条件 （1）检查顶板烟风道预留洞位置有无偏差，若有偏差，需提前对结构预留洞口进行剔凿处理。 （2）检查通风管道的外观质量，内外表面不应有裸露纤维，塌陷等现象，内表面应光滑平整，主支隔板不应有破损现象。管道表面不允许有贯通性裂纹 三、工艺流程 洞口处理→安装首根烟风道→烟风道顶部结构卸荷→安装上部烟风道→烟风道接口处吊模、灌浆→检查与验收 四、烟风道施工 1、原洞口结构的处理：在结构施工时，检查顶板烟风道预留洞位置有无偏差，若有偏差，需提前对结构预留洞口进行剔凿处理。注意：洞口上口封板需安装一层，处理一层，不得一次处理太多，若覆盖不到位则带来安全隐患。 2、安装首根烟风道` （1）本工程厨房间排风烟道（A35）。首根风道安装前，将底部结构平台上烟风道位置线找出；对上下层结构板之间的垂直间距进行核查，首根烟风道上口标高要求与上层结构上口面标高平。烟风道首层安装时，地面必须用1:2水泥砂浆找平。 （2）由于本工程选用的防火型烟风道规格较小，所以烟风道的竖起、安装采用直接用绳索于安装层顶板向上拉。注意事项；对于烟道洞的洞口方向要求严格按照图纸中要求进行施工。 （3）烟风道吊装就位完毕，根据楼面烟风道位置线，将烟风道根部就位准确，利用线锤将烟风道的垂直度校正到位，上口用木楔固定牢固。注意木楔固定烟风道时，不要楔得太紧，以免损坏烟风道，一次安装不得超过3节，3节上口必须加固锁口，焊接钢筋、水平力支撑高于烟道30mm砼抹水平口。 （4）烟道安装要求3节一设支撑，支撑用14-18钢筋现场制作，用作支撑的钢筋一端用电钻打孔植入墙体，植入墙体长度不小于5cm，一端支于楼面板上，支撑点剔凿2-3cm凹槽，支撑点钢筋超出洞口边缘8-10cm。支撑钢筋平行于烟道长边支撑于烟道壁处。具体详见下图。 收集于网络，如有侵权请联系管理员删除
分项工程技术（安全）交底记录 编号: SZLFSNT-002
⑸、风管安装应有设计的图纸、大样图及支架布置图，并有施工员的技术、质量、安全交底。
5、操作工艺 ⑴、工艺流程： J 确宦标品］_H 吊衆］_支吊喙定位］*［工吊舉安验］ _____ I _______ J I _____ J ___________ ____ / _ __ J 颯讦檢査验收—L~＞［凤管排爲］_彳按豪帶片疽］_彳分段连接卜T｛风管棒件室鲨］- A L r————1 L ____ ____ 」 I文架樹扣堂幫------------- \_________ _ _____ J ⑵、确定标高： 按照设计图纸（矩形风管标高：专业图指管顶标高”、BIM图指管底标高”，圆形风管及水管标高指管中心，具体管线定位以BIM机电管线综合图为准）并参照土建基准线找出风管标高，并现场定位准确。 ⑶、制作支、吊架： ①.标高确定后，按照风管系统所在的空间位置，确定风管支、吊架形式。 ②.风管支、吊架的制作应按照国家规范用料规格和作法制作。 ③.风管支、吊架的制作应注意的问题： a.支架的悬臂、吊架的吊铁采用角钢或槽钢制成；斜撑的材料为角钢；吊杆采用圆钢通丝 螺杆；扁铁用来制作抱箍。 b.支、吊架在制作前，首先要对型钢进行矫正，矫正的方法分冷矫正和热矫正两种。小 型钢材一般采用冷矫正。较大的型钢须加热到900 C左右后进行热矫正。矫正的顺序应该先矫正扭曲、后矫正弯曲。
⑤.横杆要求 1、横档距离、导角控制如下图，导角45。尖角出打磨成圆
2、横杆制作完成后应清理毛刺、钝边及焊渣，再除去角钢上的锈迹，然后刷铁红防锈漆 两遍、银粉面漆一遍 ⑷、安装支、吊架： ① .风管支、吊架式样 本工程采用的风管支吊架如下表所示： 落地式水平风管的支架示意图 穿楼板立管或管井的立管支架示意图 T1'- ■- -■—■:1 --------- 楼 - 封闭管井的立管支架示意图 沿墙穿楼板的立管支架示意图 水平风管的吊架示意图 注：屋面的支架，需在防水前制作 水平并列安装风管的吊架示意图 竖向并列安装风管的吊架示意图
精品文档 . 技术（安全）交底记录 -001 工程名称施工单位 分项工程名称防排烟系统交底日期 交底内容： 一、施工质量验收规范：《通风与空调工程施工质量验收规范（GB50243—2002）》； 二、施工依据： 三、设备及材料要求： 1. 通风与空调调试过程中所用材料，使用前一定要严格检查，确保合格。 2. 系统调试所使用的测试仪器和仪表，性能应稳定可靠，其精度等级及最小分度值应能满足测定的要求，并应符合国家有关计量法规及检定规程的规定。 四、施工设备： 1. 通风与空调工程系统调试应配置下列工机具： 温度计、湿度计、毕托管、微压计、声级计、热球风速仪、压力表、漏风量检测装置等。 2. 所使用的仪表设备应处于受控状态，进入施工现场的设备必须定期进行维护保养，定期进行检验，并建帐管理，对达不到使用要求的设备严禁使用。 3. 严禁使用非法定计量器具和计量单位，现场所使用的计量器具必须在有效的检定周期内。 五、施工工艺： 5.1 工艺流程 5.1.1 编制调试方案：通风空调系统调试方案由通风空调安装工程的总承包单位编制，分包单位配合；调试方案内容包括系统划分、设计功能介绍、各项设计参数、调试的目的要求、进度、程序、方法、安全措施、仪器仪表的配套、人员安排及注意事项等；调试方案要报送专业监理工程师审核批准，调试结束后，必须提供完整的调试资料。 5.1.2 调试的主要项目和程序： 系统调试可以按以下项目和程序进行试验和调整： (1) 系统风量的测定和调整； (2) 自动调节和监测系统的检验、调整和联动运行； (3) 防排烟系统的测定和调整。 5.2 操作工艺和调试要点 5.2.1 设备单机试运转及调试应符合下列规定： 电控防火、防排烟风阀（口）的手动、电动操作应灵活、可靠，信号输出要正确。在调试前所有的阀门均应开启。 5.2.2 通风空调系统风量的测定与平衡调试 空调系统风量的测定内容包括：测定总送风量、新风量、回风量、排风量，以及各干、支风管 内风量和送（回）风口的风量等。 项目专业技术负责人：交底人：接受人：
防排烟系统 技术交底 编制： 审核： 审批： 陕西百威消防安全工程有限责任公司 年月日
目录 一工程概况 (2) 二施工准备 (2) 2.2 主要机具 (2) 2.3劳动力配备： (2) 三施工工艺 (3) 3.1施工顺序 (3) 3．2施工主要方法 (3) 3.2.1镀锌钢板风管制作加工 (3) 3.2.2风管支、吊架的安装应符合下列规定: (3) 3.2.3风管安装 (4) 3.2.4排烟风机的安装 (5) 3.2.5各类阀门的安装 (6) 3.2.6排烟口的安装 (7) 3.3防排烟系统的调试 (7) 3.4质量记录 (9)
一工程概况 工程名称：榆林市第一医院二期住院综合楼工程 工程地点：榆林市高新产业园区内 监理单位：陕西信远建设项目管理集团有限公司 建设单位：榆林市第一医院 建筑结构形式：框架结构 层数：地下二层,地上二十一层 二施工准备 2.1安装现场的清理检查安装部位的障碍物已清理,地面无杂物。土建供的标高基准线已画好,经核对无误。检查预留孔洞的位置和尺寸是否准确,如有问题提前解决。 2.2 主要机具 台钻，电锤，手砂轮，手电钻，电焊机，管钳，手锤，钢锯，扳手，射钉枪，倒链，电气焊，钢卷尺，平尺，角尺，油标卡尺，线坠，水平尺。 2.3劳动力配备： 根据工程工期要求，合理安排施工进度和劳动力计划，作到保工期、保质量、保安全、配备的施工员、电工、焊工等应持证上岗。 2.4 编写施工方案和技术交底，组织施工人员根据工程特点进行交底和培训，使每个操作者应熟知技术、质量、安全消防的要求。
2.5 应按设计要求，在施工现场配备用的规程规范、图册、工艺要求、质量记录、表格及各种有关文件。 三 施工工艺 3.1施工顺序 3．2施工主要方法 3.2.1镀锌钢板风管制作加工 本工程风管采用镀锌钢板制作安装，风管厚度有0.5mm 、0.75㎜两种规格。 工艺流程：图纸分解→放样→剪切→倒角→翻边→压十字筋→压法兰→咬合→上角→修整成型→角钢加固→核对制作图→检验入库 1) 关键工序：放样、下料、组合成型为风管制作的重点工序，为质 量控制重点。风管观感为质量控制的另一重点。 2) 施工要点： 风管加工时，应注意克服胀管、豁口，钢板拉裂等导致严重漏风的通病出现，减小漏风率，保证漏风量≤5％的总风量； 应注意克服风管法兰与风管轴线不垂直，影响观感的通病出现。 风管制作完后应按国家规范对其尺寸精度和观感进行验收。 3.2.2风管支、吊架的安装应符合下列规定: 1) 风管水平安装，直径或长边尺寸小于等于400mm ，间距不应大于 4m ；大于400mm ，不应大于3m 。螺旋风管的支、吊架间距可分别

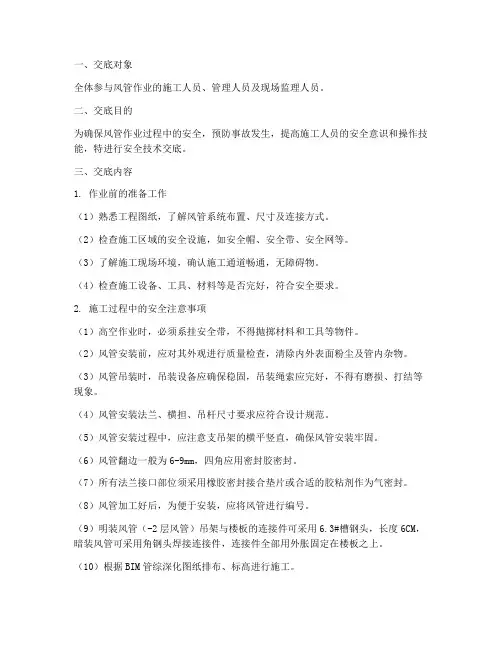

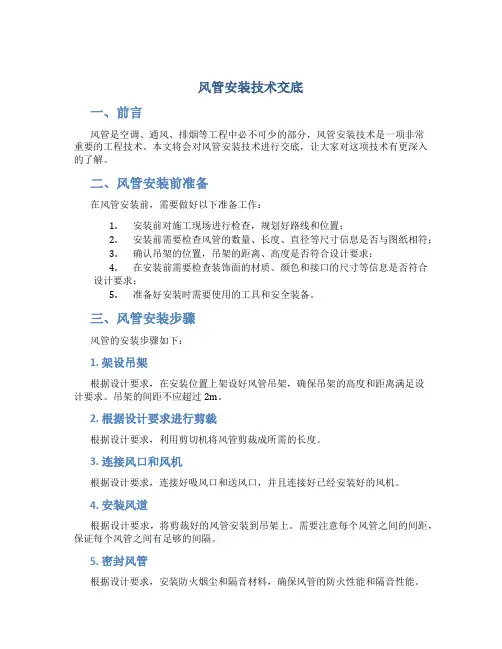

技术交底记录编号 工程名称浐灞自贸国际酒店项目分项工程名称风管安装 施工单位陕西建工第九建设集团有限公司交底日期2018年8月1日 交底提要风管安装 交底内容：风管安装工艺 风管及部件安装流程图 一、主要施工方法及技术要求 1 熟悉图纸 通风管道与部件加工制作之前首先熟悉施工图纸和有关技术文件，了解与通风空调系统在同一房间内的其它管道、生产工艺设备等的安装位置、标高以及有关土建图纸，如有图纸变更，结合变更图纸，绘制出风管加工制作图。 2 现场复测 按图施工，是施工人员必需遵守的准则。但是对于通风管道来说，由于其体积大，

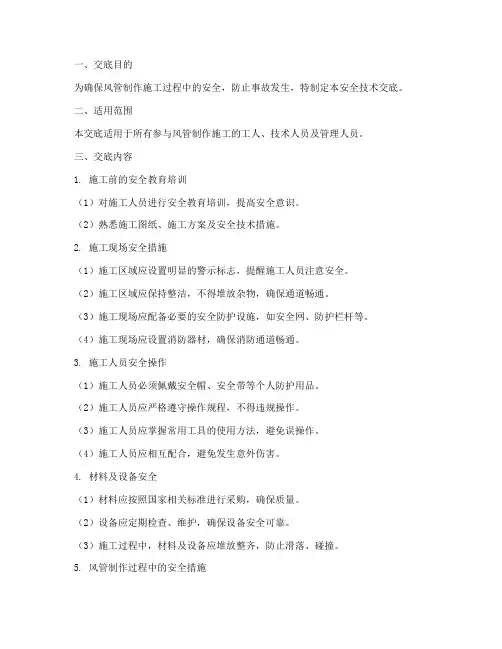

4 通风管道与部件的加工制作 1）风管制作在干净、专门的预制场地内进行，风管预制车间地面敷设橡胶垫。 2）风管和部件的板材选用依据设计要求和《通风与空调工程施工及验收规范》和《全国通用通风管道配件图表》确定三通四通的高度及夹角，同时确定弯头角度和弯头的曲率半径。3）通风管道与部件的加工制作顺序为： 4）风管加工所用板材须有出厂证和材质分析报告，板材外观要求平整，厚度均匀，无腐蚀和镀锌层剥落现象；风管制作采用剪板机下料，折方机折方，咬口机咬口，压口机合缝，局部采用手工操作。 5）风管加工尺寸:矩形风管的制作尺寸以外边长为准；圆形风管尺寸以外径为准。6）风管的板材拼接采用单咬口；圆形风管的闭和缝采用单咬口，弯管的横向缝采用立咬口；矩形风管转角缝采用联合角咬口。 （1）单咬口（2）立咬口（3）联合角咬口 7）当矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm，且其管段长度大于1200mm时，均应采取加固措施。风管的加固见下图： 8）风管的风量、风压测定孔在风管安装之前设于设计要求的部位。 9）法兰制作先核对几何尺寸，找好平整度，对于相同尺寸的法兰，统一制作，统一钻孔，保证法兰具有互换性。
烟道安装安全技术交底 工程名称：阳光幸福城H标段共4页第1 页 项目技术负责人：项目专业施工员：项目专业质检员： 专业班组长：交底时间：年月日交底地址：施工现场 交底提要： 1.工程概况 2.交底依据3.施工目标要求4.施工准备5.施工操作要点及质量要求 6.成品保护措施7.安全及文明施工 一、工程概况 本工程为阳光幸福城H标段5#6#楼，标准层高2.9M ，住宅厨房排烟道型号D-C3，厨房烟道设计尺寸400*300，结构预留洞口500*350。住宅卫生间排气道型号D-W，卫生间排气道设计尺寸250*250，结构预留洞口350*300。 二、交底依据 1、《国家建筑标准设计图集》 07J916-1 三、施工目标要求 1、质量目标及质量标准 质量目标确保达到《建筑工程施工质量验收统一标准》的“合格”标准，同时满足招标文件、技术规范及图纸要求。 四、施工准备 1、作业面准备 4.1.1主体结构施工结束，并经验收合格。 4.1.2检查预留孔留置位置是否正确，偏差较大处适当凿除、修整。 4.1.3烟道成品生产并供货至施工现场，产品质量严格按《07J916-1》图集的有关要求执行。在进场时，由项目部对烟道规格尺寸、观感质量进行检查，对不符合要求的进行退场。 2、中小型机具准备 铁锤、吊线锥、铁锹、斗车、切割机、5M钢卷尺、錾子等 3、劳动力准备 劳力配备8人以上 五、施工工艺流程及操作要点 1、工艺流程 烟道尺寸位置校正→首层砂浆找平→安装烟道→自检烟道垂直度→两次C20砼填实预留孔→满挂钢丝网→抹灰→养护
2、操作要点 5.2.1烟道外观质量检查：烟气道内外表面应光滑平直，不得有凹凸不平、麻面、裂缝，拐角应倒圆。 5.2.2烟道尺寸允许偏差：烟气道两端部平面应方正，截面对角线误差≤3mm,壁厚≤±2mm,侧向弯曲≤4mm, 长度误差≤4mm,并不得有扭曲现象。 5.2.3烟气道安装应在工程管道安装完毕之后,楼地面、墙面、平顶粉刷施工前进行。 5.2.4出屋面烟气道安装应在屋面保温隔热层、防水层施工之前进行。 5.2.5首层安装时，先用1：2的水泥浆找平地面 5.2.6安装烟气道应自下而上逐层安装，每安装好三层烟气道，在烟气道顶端管道长边两侧距边50 mm处各放一根Φ10钢筋，该钢筋长度应比预留孔长100 mm，两端有50 mm搁置在楼板上，然后在上一层烟气道管的底部下口，相应位置用老虎钳钳二个凹口，以便上下烟气道连接口之间紧密吻合。施工时搁置钢筋钢筋位置应剔凿凹口，可有效防止安装过程中，钢筋移动。详下图： 5.2.7安装烟气道前，应检查楼板预留孔及烟气道的安装方向位置，弹出中心线，然后在烟气道垂直面两侧也弹出中心线，将烟气道就位，周边用木楔固定，挂线校直。烟气道离墙面距离不大于2厘米。 5.2.8排气道安装就位后，上下烟气道结合面满涂沥青防水油膏，梁板洞口边应进行凿毛，再支底模用C20细石砼分两次将预留孔的缝振捣密实，并捣成高出楼面300 mm的防水反口。同时在排气道外壁满挂网（增强材料），两边墙体搭接长200mm，外抹M7.5水泥砂浆 5.2.9安装自控调压、侧开式防火止逆阀应与烟气道的连接应平整、密封、不漏气，并注意止逆阀高度是否正确。 5.2.10安装时，每层搁置钢筋必须设置到位，严禁遗漏。 5.2.11安装收工时必须将最上端烟道口覆盖，防止落入杂物。
防排烟系统技术交底 编制： 审核： 审批： 某百威消防安全工程某公司
年月日
目录 一工程概况2 二施工准备2 2.2 主要机具3 2.3劳动力配备：3 三施工工艺3 3.1施工顺序3 3．2施工主要方法4 3.2.1镀锌钢板风管制作加工4 3.2.2风管支、吊架的安装应符合下列规定:4 3.2.3风管安装5 3.2.4排烟风机的安装6 3.2.5各类阀门的安装6 3.2.6排烟口的安装7 3.3防排烟系统的调试8
3.4质量记录10 一工程概况 工程名称：某市第一医院二期住院综合楼工程 工程地点：某市高新产业园区内 监理单位：某信远建设项目管理集团某 建设单位：某市第一医院 建筑结构形式：框架结构 层数：地下二层,地上二十一层 二施工准备 2.1安装现场的清理检查安装部位的障碍物已清理,地面无杂物。土建供的标高基准线已画好,经核对无误。检查预留孔洞的位置和尺寸是否准确,如有问题提前解决。
2.2 主要机具 台钻，电锤，手砂轮，手电钻，电焊机，管钳，手锤，钢锯，扳手，射钉枪，倒链，电气焊，钢卷尺，平尺，角尺，油标卡尺，线坠，水平尺。 2.3劳动力配备： 根据工程工期要求，合理安排施工进度和劳动力计划，作到保工期、保质量、保安全、配备的施工员、电工、焊工等应持证上岗。 2.4 编写施工方案和技术交底，组织施工人员根据工程特点进行交底和培训，使每个操作者应熟知技术、质量、安全消防的要求。 2.5 应按设计要求，在施工现场配备用的规程规X 、图册、工艺要求、质量记录、表格及各种有关文件。 三 施工工艺 3.1施工顺序
3．2施工主要方法 3.2.1镀锌钢板风管制作加工 本工程风管采用镀锌钢板制作安装，风管厚度有0.5mm、0.75㎜两种规格。 工艺流程：图纸分解→放样→剪切→倒角→翻边→压十字筋→压法兰→咬合→上角→修整成型→角钢加固→核对制作图→检验入库1)关键工序：放样、下料、组合成型为风管制作的重点工序，为质 量控制重点。风管观感为质量控制的另一重点。 2)施工要点： 风管加工时，应注意克服胀管、豁口，钢板拉裂等导致严重漏风的通病出现，减小漏风率，保证漏风量≤5％的总风量； 应注意克服风管法兰与风管轴线不垂直，影响观感的通病出现。 风管制作完后应按国家规X对其尺寸精度和观感进行验收。 3.2.2风管支、吊架的安装应符合下列规定: 1)风管水平安装，直径或长边尺寸小于等于400mm，间距不应大于 4m；大于400mm，不应大于3m。螺旋风管的支、吊架间距可分别延长至5m和3.75m；对于薄钢板法兰的风管，其支、吊架间距不应大于3m。 2)风管垂直安装，间距不应大于4m，单根直管至少应有2个固定点。 3)风管支、吊架宜按国标图集与规X选用强度和刚度相适应的形式 和规格。对于直径或边长大于2500mm的超宽、超重等特殊风管的支、吊架应按设计规定。 4)支、吊架不宜设置在风口、阀门、检查门及自控机构处，离风口 或插接管的距离不宜小于200mm。 5)当水平悬吊的主、干风管长度超过20m时，应设置防止摆动的固 定点，每个系统不应少于1个。 6)吊架的螺孔应采用机械加工。吊杆应平直，螺纹完整、光洁。安 装后各副支、吊架的受力应均匀，无明显变形。

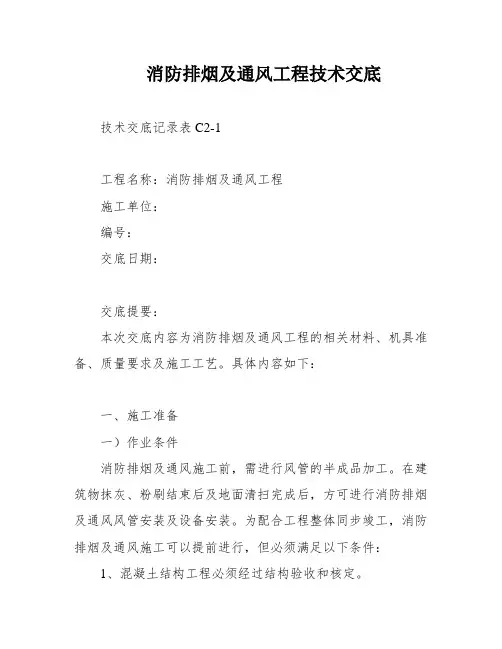

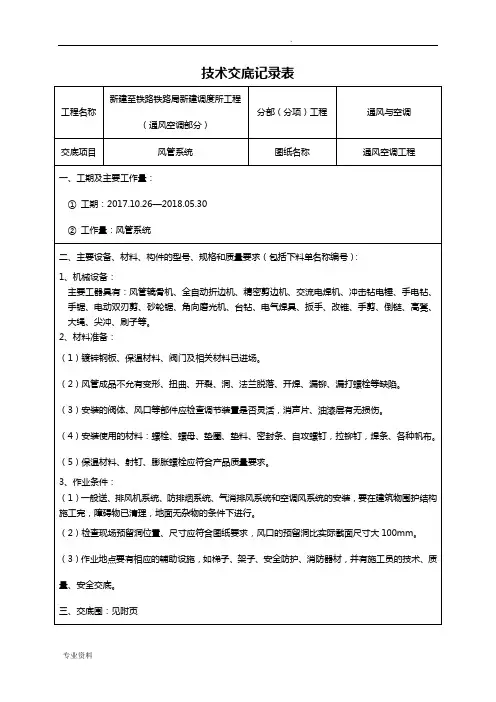

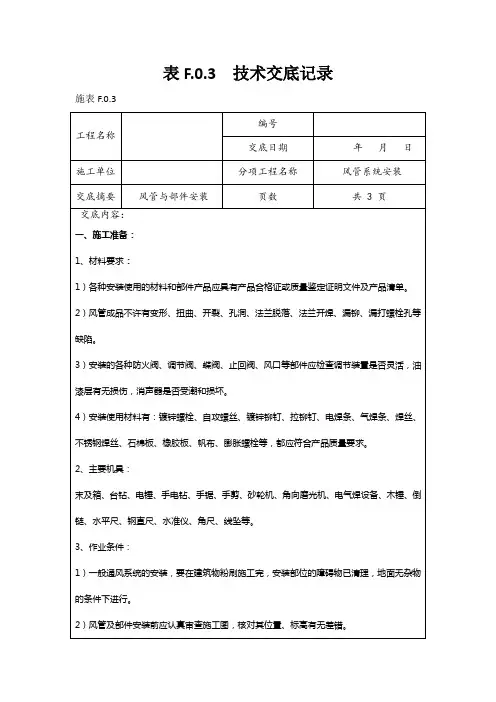

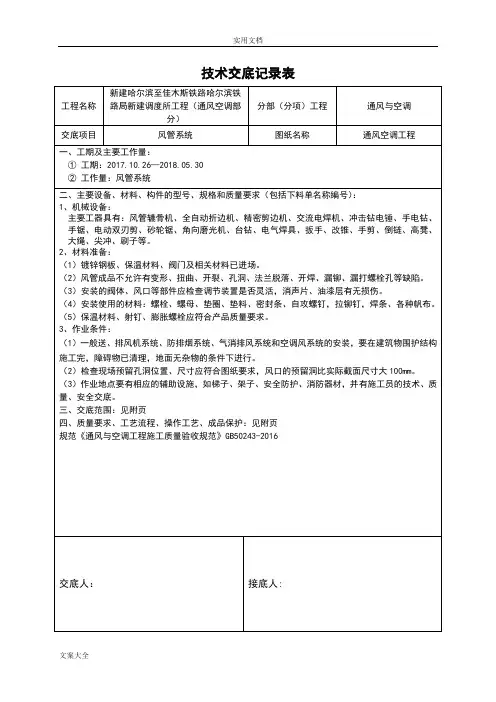

通风管道安装工程技术交底 一、施工准备 （一）材料要求 1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。 2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。 3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。 4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求。 （二）施工机具 手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。 （三）作业条件 1、一般排风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。 2、对空气洁净系统的安装，应在建筑物内部安装部件的地面做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。 3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础己确定，设备连接器、罩体方位已知的情况下进行。 4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。 5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材等已准备好。 二、质量要求 (一)风管系统安装工作(送、排风，防排烟，除尘系统) 质量要求符合《通风与空调工程施工质量验收规范》(GB50243）的规定。
(二)风管系统安装工程(空调系统) (三)风管系统安装工程(净化空调系统) 质量要求符合《通风与空调工程施工质量验收规范》(GB50243)的规定。
通风、排烟系统技术交底 本工程为盘锦市盛世清华小区东区地下室。总建筑面积44060.96平方米，主要由地下一层、半地下层及商业网点二层组成，商业网点二层建筑面积为3020.25平方米，地下室建筑面积为40901.42平方米。楼梯间地上部分采用自然排烟，地下防烟楼梯间及合用前室分别采用机械正压送风。火灾发生时，防烟楼梯间的各正压送风口均送风，合用前室仅开启火灾层及其上、下层的正压送风口送风防烟。防烟楼梯间设计正压值为50Pa，合用前室设计正压值为30Pa。 地下室车库共分为10个防火分区, 每个防火分区均设机械排风兼排烟系统，采用双速风机形式，平时排风，火灾时排烟。火灾时高速运转，日常排风时可根据实际情况进行高，低速运行。半地下层、地下一层储藏室排烟系统采用单速排烟风机形式。地下一层水泵房排风系统采用单速排风风机形式。系统补风：半地下层防火分区二、三、六、七及地下一层防火分区九利用车库大门，形成自然补风；其余防火分区采用机械补风，送风量为排风量的50%。 配电间、弱电机房、消防控制室及换热站等设机械排风兼排烟系统，平时排风，火灾时排烟，机械送风且送风量，为排烟量的50%。 通风房间换气次数:变配电所8次/h;厕所10次/h;弱电间8次/h;水泵房5次/h; 冷冻机房5次/h;地下车库5次/h; 地下储藏室5次/h;换热站15次/h。 风管材料采用SAS无机胶凝通风管道,其规格.性能与厚度及加工方法参照<通风与空调工程施工质量验收规范>(GB50243-20**)的规定确定. 防烟分区采用从顶棚下突出不小于0.5m的梁划分，当尺寸未达到要求时采用板式挡烟垂壁划分。 一．风管制作 1、风管制作的一般规定 1.1金属风管的材料品种、规格、性能与厚度应符合设计和现行国家产品标准的规定。镀锌钢板的厚度不得小于下表的规定： ≤0.1056P0.65; 矩形风管的允许漏风量对低压系统风管 Q L 1.3.金属风管的连接应符合下列规定：
烟道安装技术交底 一、进场预制烟道构件质量要求 1．烟道尺寸均按委托加工料单要求的规格、型号加工，产品符合国家、行业有关检验标准的要求； 2．外观质量：烟道内外表面应光滑平直，不得有凹凸不平，麻面、裂缝，拐角圆角平滑，端面平整无飞边。 3．尺寸允许偏差：烟道两端部平面应方正，截面对角线误差≤3mm，壁厚误差≤2mm，侧向弯曲误差≤4mm，长度误差≤4mm，并不得有扭曲现象。 4．副烟道进气口下隔板应封闭严密，不得有空隙，副烟道尺寸应上下对齐。 承载力：轴心受压承载力设计值大于20KN，抗弯承载力设计值等于4KN，构件壁厚冲动力大于0.4N/mm. 烟道制品的耐火极限>1.0h，满足国家、行业的有关规定。 二、烟道施工安装要求 1．必须先做样板，然后再按要求进行大面积施工； 2．安装前必须对烟气道进行检查，并校对型号，清理烟气道毛边； 3．烟气道安装时与厨房内隔墙砌筑穿插进行，应加强对成品的保护，并注意烟道口的留置方向正确； 4．烟气道按照自下而上的顺序进行逐层安装； 5．烟道首层安装前必须用1：2水泥砂浆找平； 三、烟道安装施工注意事项 安装前，对照设计平面位置图结合现场实际情况划好线，烟道就位要对准烟道中心线，就位准确无误后，用小木楔临时固定，检查上下两个烟道接头处的缝隙，以及副烟道是否对准，挂线校直，上下烟道结合面满涂沥青防水油胶，再用C20细石混凝土在楼板与烟气道间的间隙支吊模填嵌密实平整，填嵌混凝土应高出地面30mm的防水反口。（顶部内部窝嵌C20细石混凝土宜在上一层烟道就位前完成）用相同的方法逐层向上安装，待混凝土完全凝固后，拔取临时固定木楔，再用C20细石混凝土嵌实，保证不漏气、不渗水，然后在烟道与墙面、楼面水平接触处用密封膏嵌实，待楼地面、前面抹灰完毕，使烟道更为牢固、达到密封要求。 烟气道施工安装过程中，为防止杂物掉入管道中，管口应采取遮盖措施。 烟道进气口方向位置应正确，对照建筑平面图，止回阀安装口应对准厨房灶台。 安装时，应在每层距顶板、楼地面100mm处各设一道扁铁箍固定。 四、安装质量标准 1．烟道中心线与楼板定位线位移不应大于3mm； 2．上下烟道接口处中心线位移不应大于2mm，每节烟道垂直度偏差不应大于2mm。 五、成品保护 1．运输过程中，以两点托底搬运； 2．成品验收后应放在平坦场地上，整齐堆放，堆放高度不得超过6皮； 3．在搬运和安装时应轻抬轻放，不得碰撞、敲击，不得在管道上行走或堆放其他物品。 4．注意与砌体工程施工的穿插作业，作好自身成品和他人成品的保护； 六、安全注意事项 1．严禁酒后上岗，严禁在楼层嬉戏、打闹； 2．夜间施工，要有照明设施，确保灯光照明正常； 3．安全用电，禁止私拉乱设，用电有电工专人接线，专人看护；
地下车库通风管道安装技 术交底 The Standardization Office was revised on the afternoon of December 13, 2020
一、施工准备 1、作业条件 地下车库通风及防排烟风管系统的安装，要在建筑物结构施工完成后墙面未装修前进行，且障碍物已经清理，地面无杂物，并应有明确的标高线，严格按照图纸要求进行施工。 1.2 检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。 1.3 明装托、吊管道必须在车库的结构顶板完成后进行。管道的密封套管在土建模板 封闭前进行安装。 1.4 作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工 员的技术、质量、安全交底。 2、材料要求 各类板材、管材等应有质量证明文件（出厂合格证书、质量合格证明及检测报告）和产品清单。 风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。安装的阀体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。 安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求。 3、主要施工机具 主要工器具有：手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊设备、扳手、改锤、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。二、质量要求
送、排风，防排烟系统质量要求符合《通风与空调工程施工质量验收规范》、《汽车库，修车库，停车场设计防火规范》和《机械设备安装工程施工及验收通用规范》的规定。 1、主控项目 在风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度≥；风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵。 风管内严禁其他管线穿越。 风管安装必须符合下列规定： a 各类风管及操作机构的安装，应能保证其正常的使用功能，并便于操作； b 斜插板风阀的安装，阀板必须为向上拉启；水平安装时，阀板还应为顺气流方向插入； c 输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统应有良好的接地，通过生活区或其他辅助生产房间时必须严密，并不得设置接口； d 止回风阀、自动排气活门的安装方向应正确。 防火阀、排烟阀（口）的安装方向、位置应正确；防火分区隔墙两侧的防火阀，距离墙表面距离≤200mm。 风管材料采用镀锌钢板制作，其设计要求厚度如下表1： 表1 表1-1 风管板材厚度规格（mm） 2、总工艺流程

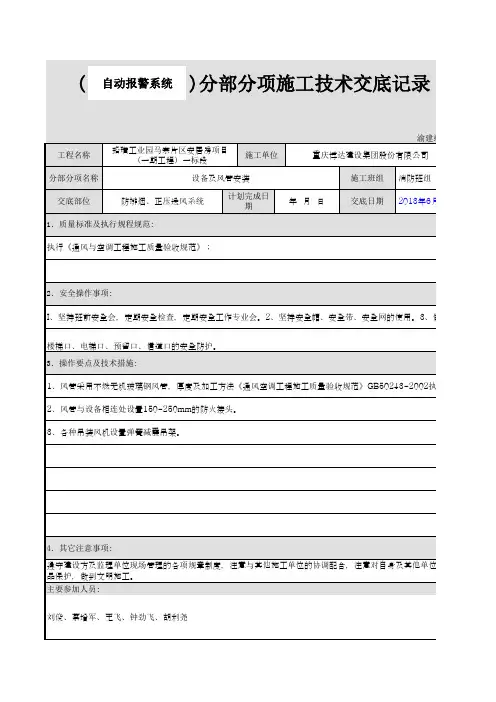

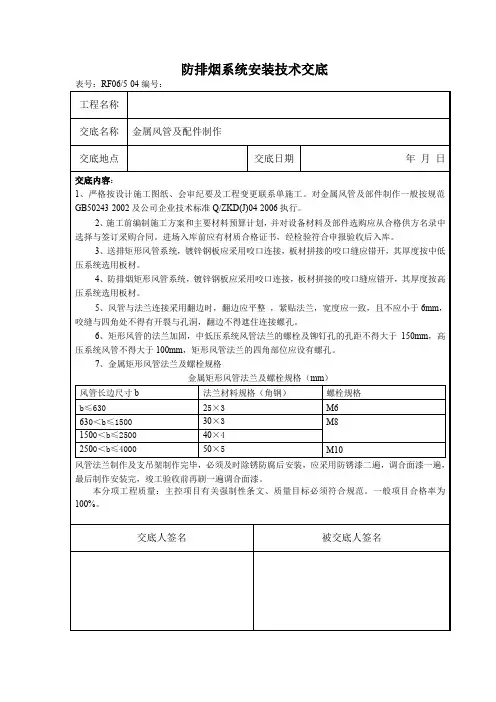

防排烟系统安装施工技术交底 严格按设计、施工图纸、会审纪要及工程变更联系单，及规范《建筑给水排水及采暖工程施工质量验收规范》GB50242-2016执行。 1、风管板材拼接的咬口缝应错开，不得有十字型拼接缝。 2、圆形风管（不包括螺旋风管）直径大于等于800mm，且其管段长度大于1250mm或总面积大于4㎡均应采取加固措施； 3、矩形风管边长大于630mm、管段长度大于1250mm或低压风管单边平面积大于1.2㎡、中高压风管大于1㎡，均应采取加固措施； 4、矩形风管弯管的制作，一般采用曲率半径为一个平面边长的内外同心弧形弯管。当采用其他形式的弯管，平面边长大于500mm时，必须设置弯管导流片。 5、镀锌钢板风管不得有镀锌层严重损坏现象，如表面大面积白花、锌层粉化等； 6、风管与配件的咬口缝应紧密、宽度应一致；折角应平直，圆弧应均匀；两端面平齐。风管无明显扭曲与翘角；表面应平整，凹凸不大于10mm； 7、风管外径或外边长的允许偏差：当小于或等于300mm时，为2mm；当大于300mm时，为3mm。管口平面度的允许偏差为2mm，矩形风管两条对角线长度之差不应大于3mm；圆形法兰任意正交两直径之差不应大于2mm； 8、风管法兰的焊缝应熔合良好、饱满，无假焊和孔洞；法兰平面度的允许偏差为2mm。 9、风管与法兰采用铆接连接时，铆接应牢固、不应有脱铆和漏铆现象；翻边应平整、紧贴法兰，其宽度应一致，且不应小于6mm；咬缝与四角处不应有开裂与孔洞。 10、风管与法兰采用焊接连接时，风管端面不得高于法兰接口平面。 11、在风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度不应小于 1.6mm。风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵。 12、防火阀、排烟阀（口）的安装方向、位置正确。防火分区隔墙两侧的防火阀，距墙表面不应大于200mm； 13、风管支、吊架的安装应符合： ①、风管水平安装，直径或长边尺寸小于等于400mm，间距应大于4m；大于400mm，不应大于3m。 ②、风管支、吊架宜按国际图集与规范选用强度和刚度相适应的形式和规格； ③、支吊架不宜设置在风口、阀门、检查门及自控机构处，离风口或插接管的距离不

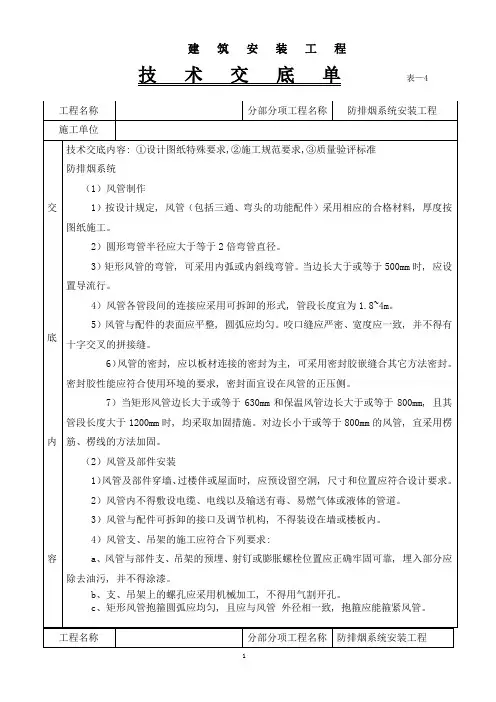

附件1 防排烟系统技术交底 （1）风管制作 1）按设计规定，风管（包括三通、弯头的功能配件）采用相应的合格材料，厚度按图纸施工。 2）圆形弯管半径应大于等于2倍弯管直径。 3）矩形风管的弯管，可采用内弧或内斜线弯管。当边长大于或等于500mm时，应设置导流行。 4）风管各管段间的连接应采用可拆卸的形式，管段长度宜为1.8~4m。 5）风管与配件的表面应平整，圆弧应均匀。咬口缝应严密、宽度应一致，并不得有十字交叉的拼接缝。 6）风管的密封，应以板材连接的密封为主，可采用密封胶嵌缝合其它方法密封。密封胶性能应符合使用环境的要求，密封面宜设在风管的正压侧。 7）当矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm，且其管段长度大于1200mm时，均采取加固措施。对边长小于或等于800mm的风管，宜采用楞筋、楞线的方法加固。 （2）风管及部件安装 1）风管及部件穿墙、过楼伴或屋面时，应预设留空洞，尺寸和位置应符合设计要求。 2）风管内不得敷设电缆、电线以及输送有毒、易燃气体或液体的管道。 3）风管与配件可拆卸的接口及调节机构，不得装设在墙或楼板内。 4）风管支、吊架的施工应符合下列要求： a、风管与部件支、吊架的预埋、射钉或膨胀螺栓位置应正确牢固可靠，埋入部分应除去油污，并不得涂漆。 b、支、吊架上的螺孔应采用机械加工，不得用气割开孔。 c、矩形风管抱箍圆弧应均匀，且应与风管外径相一致，抱箍应能箍紧风管。 5）风管安装时应及时进行支、吊架的固定和调整，其位置应正确、受力应均匀。 6）支、吊架不得设置在风口、阀门、检查门及自控机构处，吊杆不宜直接固定在法兰上。7）风管支、吊架的间距，如设计无要求，应符合下列规定： a、风管水平安装，直径边长尺寸小于400mm，间距不应大于4m；大于或等于400，间距大于3m。 b、风管垂直安装，间距不应大于4m，每根立管的固定件不应少于2个。 8）悬吊的风管与部件应设置防止摆动的固定点。 9）法兰垫片的材质，当设计无要求时，可按下列规定： 10）连接法兰的螺栓应均匀拧紧，其螺母应在同一侧。 11）明装风管水平安装，水平度的偏差不应大于20mm。明装风管垂直安装，垂直度的偏差，每米不应大于2mm，总偏差不应大于20mm。 12）排烟阀（排烟口）及手控安装（包括预埋导管）的位置应符合设计要求，预埋 管不应有死弯及瘪陷；排烟阀安装后应做动作试验，手动、电动操作应灵敏、可靠，阀板关闭时应严密。 13）止回阀宜安装在风机的压出管段上，开启方向必须与气流方向一致 14）风口的安装，风口与通风管的连接应严密、牢固；边框与建筑装饰面帖实，外表面应平整不变形，调节应灵活。风口水平安装，水平度的偏差不应大于3/1000；风口垂直安装，垂直度偏差不应大于2/1000。
