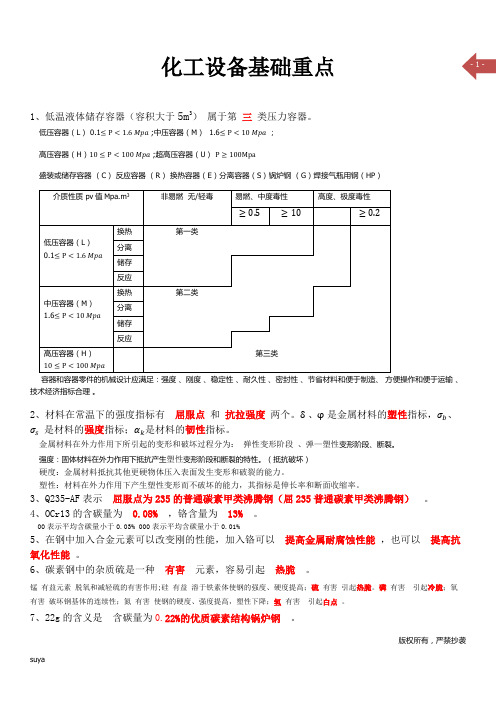

1、低温液体储存容器（容积大于5m）属于第三类压力容器。
低压容器（L）0.1≤P1.6 ;中压容器（M）1.6≤P10 ；高压容器（H）10≤P100 ;超高压容器（U）P≥100Mpa
盛装或储存容器（C）反应容器（R）换热容器（E）分离容器（S）锅炉钢（G）焊接气瓶用钢（HP）
3
- 1 -
经济指标合理。
2、材料在常温下的强度指标有屈服点和抗拉强度两个。δ 、φ 是金属材料的塑性指标，、是材料的强度指标；是材料的韧性指标。
金属材料在外力作用下所引起的变形和破坏过程分为：弹性变形阶段、弹―塑性变形阶段、断裂。
强度：固体材料在外力作用下抵抗产生塑性变形阶段和断裂的特性。（抵抗破坏）
硬度：金属材料抵抗其他更硬物体压入表面发生变形和破裂的能力。
塑性：材料在外力作用下产生塑性变形而不破坏的能力，其指标是伸长率和断面收缩率。
3、Q235-AF表示屈服点为235的普通碳素甲类沸腾钢（屈235普通
碳素甲类沸腾钢）。4、OCr13的含碳量为0.08%，铬含量为13% 。00表示平均含碳量小于0.03% 000表示平均含碳量小于0.01%
5、在钢中加入合金元素可以改变刚的性能，加入铬可以提高金属耐腐蚀性能，也可以提高抗氧化性能。
6、碳素钢中的杂质硫是一种有害元素，容易引起热脆。
锰有益元素脱氧和减轻硫的有害作用;硅有益溶于铁素体使钢的强度、硬度提高；硫有害引起热脆。磷有害引起冷脆；氧有害破坏钢基体的连续性；氮有害使钢的硬度、强度提高，塑性下降；氢有害引起白点。
7、22g的含义是含碳量为0.22%的优质碳素结构锅炉钢。
版权所有，严禁抄袭
化工设备基础重点知识
HT150―5：抗拉强度150Mpa 延伸率5%镇静钢――完全脱氧；半镇静钢沸腾钢（性能最差）――不完全脱氧。
- 2 -
8、在金属设备的防腐蚀措施中，防腐措施有涂覆保护层（金属、非金属保护层）、电化学保护（阳极、阴极
保护）、添加缓蚀剂（重铬酸盐、过氧化氢、硫酸盐、硫酸氢钙等无机缓蚀剂和生物碱、氨基酸、酮类、有机胶体、醛类等有机缓蚀剂）。
9、无缝钢管作为容器时，容器的公称直径为外径。
钢板卷制的筒体和成形封头，公称直径就是它们的内经，对管子，公称直径是小于管子外径的一个数值（粗略的说，无缝钢管做筒体时，其公
称直径是指它们的外径）
10、边缘应力具有局部性、自限性的特点。
11、为了减小边缘弯曲应力，一般封头都带有一段直边。
周边应力是轴向应力的2倍；
=
2; =
4
筒体纵向焊缝受力大于环向焊缝，故纵缝易裂例：有一外径为219的氧气瓶，最小壁厚为=6.5mm,材质为40Mn2A,工作压力为15MPa,试求氧气瓶筒壁内的应力。１）氧气瓶筒身平均直径：D= 0 δ=219
6.5=212.5 mm ２）经向应力：３）环向应力：
==
4==
4 2
==
15×212.5
122.6
4×6.5
15×212.5
245.2 Mpa
2×6.5
2
例：一横截面为圆形的实心金属构件，R=20mm,长度为100mm,当该构件受到3×105Pa的轴向拉力后，此构件的长度被拉长到120mm,在受到5×105Pa的轴向拉力后，构件发生了断裂，断面半径r=12mm,试求此构件σs(0.2)，σb和断面收缩率φ。
σs(0.2)=Ps/F0=3×105/πR2=3×105/π×0.04=238.9Mpa
σb=Ps/F0=5×105/πR2=5×105/π×0.04=398.0Mpa φ=(πR2-πr2)/
πR2=32×8/20×20=64%
12、碳素钢和低压合金钢制容器的最小壁厚3mm，高合金钢制容器的最小壁厚2mm。
腐蚀裕量( C2=KaB ):为防止容器原件由于腐蚀、机械磨损而导致厚度减薄削弱，对与工件介质接触的筒体、封头、接管、人（手）孔及内部构件等应考虑腐蚀裕量。内压容器的试验压力：液压实验――=1.25 ；气压实验―― =1.15
气密性实验：介质的毒性程度为极度或高度危害容器，应在液压试验合格后，再进行气密性实验。气密性实验压力、实验介质和检验要求应在图样上注明。
13、鞍座的安装位置应尽量靠近封头，目的是防止容器局部受力过大使得容器发生变形。
封头：凸形封头（半球形封头、椭圆形封头、蝶形封头和无折边球形封头）、锥形封头、平板形封头
14、金属垫片材料要求的性能为精密度高,拉力度强,光洁度好,有韧性,不易折断(其中高碳钢的材质具有一定的弹性。不锈钢的材料就是韧性非
常好,不容易折断)。
影响法兰密封的因素：螺栓预紧力、密封面、垫片性能、法兰刚度、操作条件法兰的公称直径和公称压力是以16MnR 在-20~200℃ 时的力学性能为基准制定的。
版权所有，严禁抄袭
化工设备基础重点知识
15、设备直径超过900mm 时开设人孔，开设人孔的目的为了检查设备的内部空间以及便于安装和拆
- 3 -
卸设备的内部构件。标准手孔的公称直径有DN150和DN250 。圆形标准圆形人孔的公称直径有DN400mm 、DN450mm、
DN5OOmmDN600mm。椭圆形人孔的最小尺寸为400mm×300mm。
16、填料塔喷淋装置常用的两种类型为喷洒型、溢流型。
17、液体再分布装置的作用是使液体流经一段距离后再行分布，在整个高度内的填料都得到均匀喷淋。
再分布装置原则:适宜的再分布器自由截面积：结构简单、牢固可靠、；便于拆卸
18、在换热器中，管子与管板的连接方式有胀接法、焊接法和胀焊结合法三种。
换热器异形管：扁平管、椭圆管、凹槽扁平管、波纹管
19、旁路挡板的作用是阻止流体短路，迫使壳程流体通过管束进行热交换。
反应器壳体长径比大小对搅拌功率（传热）会产生一定的影响，搅拌器附件结构：顶盖、夹套、蛇管、底座
板式塔是依靠塔板来进行工艺操作的，属于气、液阶段接触式传质设备，其优点是处理量大、效率高、重量轻、清洗检修方便等。
填料塔属于气液连续接触式传质设备。
塔设备除了需要满足特定的化工工艺条件外，还要满足：
1）生产能力强2）两相充分接触，传质、传热效率要高3）操作弹性大，适应性强4）流体流动阻力小，压降小5）结构简单，造价低，制造安装容易6)不宜堵塞7）耐腐蚀
温差应力补偿：减少壳体与管束间的温度差、装设挠性结构（膨胀节）、使壳体和管束自由热膨胀、双套管温度补偿某球形内压薄壁容器，内径为Di=5m,厚度为Sn=23mm,双面焊对接接头，100％探伤，厚度附加量为C=3mm, [σ]=170MPa,试计算该球形容器的最大允许工作压力。
t
[Pw]=4σ]tφ×Se/(Di+Se)=4×170×1×20/5020=2.71MPa
二、判断题。（并说明原因）
1、对于均匀腐蚀，氢腐蚀和晶间腐蚀，采用增加腐蚀裕度的方法，都能有效的解决设备在使用寿命的腐蚀问题。（×）
晶间腐蚀不行
2、蠕变强度表示材料在高温下抵抗发生缓慢塑性变形的能力；持久强度表示材料在高温下抗断裂能力;而冲击韧性则表示材料在外加载荷突然袭击时及时和迅速塑性变形的能力。（×）
并非缓慢
2、因为从受力分析角度来说，半球形封头最好，所以在任何情况下，都必须首先考虑采用半球形封头。（×）
椭圆形封头
3、安全系数是一个不断发展变化的数据，按照科学技术发展的总趋势，安全系数将逐渐变小。
（√）
4、在承受内压的圆筒形容器上开椭圆形孔，应使椭圆的长轴与筒体的轴线平行。（×）垂直
版权所有，严禁抄袭
化工设备基础重点知识
5、法兰连接中，预紧密封比压大，则工作时可有较大的工作密封比压，有利于保证密封，所以预紧密封比压越大越好。（×）适中即可
6、当焊接接头结构形式一定时，焊接接头系数随着检测比率的增加而减小。（×）增加而减小
7、法兰密封中，法兰的钢度与强度具有同等重要意义。（√）
8、在法兰设计中如欲减薄法兰厚度（t），则应加大法兰盘外径D0，加大法兰长径部分尺寸和加大力臂长度ι（×）
减小D0
9、金属垫片材料一般并不要求强度高，而是要求其软韧。金属垫片主要用于适中、高温和中、高压法兰连接密封。（√）
三、填图题
- 4 -
版权所有，严禁抄袭
化工设备基础重点知识
1―塔盘板2―降液管3―拉杆4―定距管5―塔盘圈6―吊耳7―螺栓9―压板10 ―压圈11―石棉绳
支脚板：减小应力集中
―螺母版权所有，严禁抄袭
8
化工设备基础重点知识
版权所有，严禁抄袭
化工设备基础重点知识
版权所有，严禁抄袭
化工设备基础重点知识
1-管箱(A,B,C,D型);2-接管法兰;3-设备法兰;4-管板; 5-壳程接管;6-拉杆;7-膨胀节;8-壳体; 9-换热管;10-排气管;11-吊耳;12-封头; 13-顶丝;14-双头螺柱;15-螺母;16-垫片;
17-防冲板;18-折流板或支承板;19-定距管;20-拉杆螺母;21-支座;22-排液管;23-管箱壳体;24-管程接管;
1.2 材料的性能 力学性能物理性能化学性能加工工艺性能 屈服点：发生屈服现象时的最小应力，即开始出现塑性变形时的应力。常用Mpa做单位代表金属材料抵抗产生塑性变形的能力。工程上规定发生0.2%残余变形时的应力，作为“条件屈服点”，记作ζ0.2 。 3抗拉强度：材料在拉伸条件下，从开始加载到发生断裂时所能承受的最大应力值。 4 蠕变：在高温时，在一定的应力下，应变随时间而增加的现象。或者金属在高温和应力的作用下逐渐产 生塑性变形的现象。 蠕变极限：材料在高温条件下抵抗发生缓慢塑性变形的能力。 5持久强度：在给定温度下，促使试样或工件经过一定时间发生断裂的应力。 的一种及时和迅速塑性变形的能力。 10．缺口敏感性：在带有一定应力集中的缺口条件下，材料抵抗裂纹扩展的能力，属于材料的韧性范畴。11弹性模数：材料在弹性范围内，应力和应变成正比，即ζ=Eε,比例系数E为弹性模数。 12.泊桑比（μ）：拉伸试验中试件单位横向收缩与单位纵向伸长之比。对于钢材，μ=0.3 。 13.耐腐蚀性金属和合金对周围介质侵蚀（发生化学和电化学作用引起的破坏）的抵抗能力。 1.3 金属材料的分类及牌号 2生铁：分为炼钢生铁铸铁合金生铁 3钢 4.镇静钢：镇静钢在用冶炼时用强脱氧剂 Si, Al等完全脱氧脱氧，是脱氧完全的钢。把FeO中的氧还原 出来，生成SiO2和Al2O3。钢锭膜上大下小，浇注后钢液从底部向上，向中心顺序地凝固。钢锭 上部形成集中缩孔，内部紧密坚实。 5.沸腾钢：沸腾钢在冶炼时用弱脱氧剂Mn脱氧，是脱氧不完全的钢。其锭模上小下大，浇注后钢液在锭模 中发生自脱氧反应，放出大量CO 气体，造成沸腾现象。沸腾钢锭中没有缩孔，凝固收缩后气 体分散为很多形状不同的气泡，布满全锭之中，因而内部结构疏松。 6.半镇静钢：介于镇静钢和沸腾钢之间，锭模也是上小下大，钢锭内部结构下半部像沸腾钢，上半部像镇 静钢。 7牌号表示：课本13至14页 1.4 碳钢与铸铁 1“铁碳合金”由铁(>95％)和碳(0.05％～4％) 1％及杂质所组成合金 钢: 含碳量0.02％～2％铸铁含碳量大于2％含碳量大于 2体心立方晶格塑性比面心立方晶格的好，而后者的强度高于前者。 3α-Fe：体心立方晶格的纯铁称：γ-Fe：面心立方晶格的铁称为： α-Fe加热变为加热变为γ-Fe，高温下的加热变为，高温下的γ-Fe冷却变为α-Fe。 4.铁素体：碳溶解在α-Fe中所形成的固溶体叫铁素体。 5.奥氏体：碳溶解在γ-Fe中所形成的固溶体叫奥氏体。 脆”。 （3）锰：脱氧剂，有益元素减轻s的有害作用 （4）硅：脱氧剂，有益的元素 （5）氧：有害元素， （6）氮：硬度、强度提高，易析出，固氮处理可消除时效倾向氢脆、
