浅谈弱油气显示录井解释评价方法
随着勘探领域的拓展、超深井的钻探、新型钻井工艺PDC钻头及新型钻井液体系的使用等，造成大量弱油气显示。各种原因造成的弱油气显示，使测录井“发现难、评价难、现场快速识别难、定量评价难”等矛盾日益突出。搞清弱油气显示的成因，寻求有效的录井工艺及方法成为必然。本文从弱显示油气层的录井响应特征和分布规律出发，针对弱油气显示各种类型，总结了地化、核磁、定量荧光录井在弱显示录井识别及评价中的应用，对提高今后现场录井资料的油层发现率，具有一定的借鉴意义。
标签：录井方法；油气显示；解释评价；分布规律
1 弱油气显示特征
①地质录井呈弱显示特征：岩屑、岩心、壁心荧光级别低，油气层识别难；
②气测显示弱，产层与非产层难以识别与评价；③低电阻率、低孔低渗、水淹等，造成测进解释产层与非产层、储层与非储层难以评价。
2 弱油气显示成因
①低孔渗造成的弱显示。低孔低渗油气层进入井筒油气少，造成岩屑、气测录井显示弱、测井解释级别低；②薄互层、细岩性造成的弱显示。油气层电阻率低，测井识别难；油层与水层电阻率相差小，测井评价时油、水层界线难划分；
③深层造成的弱显示。深层油气层往往物性差、油质轻、上返井段长、岩样烃类损失大，常规地质及气测均显示差，现场油气层识别难；④原油性质造成的弱显示。一般地，轻质油常规地质录井弱显示；重质、稠油气测显示弱；⑤其它成因造成的弱显示。钻井工艺如PDC钻头、钻井液体系、过平衡钻进等造成地质及气测录井油气显示弱；油层水淹使油气层烃类尤其轻烃损失大，地质、气测显示弱。
3 弱油气显示录井评价方法
弱油气显示给测、录井带来了较大的挑战，通过地化、核磁、定量荧光录井手段可以大大提高弱油气显示的发现。
3.1 弱油气显示地化录井评价技术
岩石热解参数S0、S1、S2及Tg分别是岩石中气态烃、液态烃、热解烃及总烃的含量，反映了储层含烃丰度及烃组分情况，可以看作样品的“含烃指标”，该指标越大则储层产油可能性越大；“失重百分比”是单位重量岩石中流体含量，是样品的“含水指标”，该指标可判断储层是否含水。热蒸发烃色谱是储层中可动烃更细腻的描绘，它直接分析出可动烃单碳峰含量，相当于油气层烃类的“指纹”。通过地参数及图谱，针对各种类型弱油气显示地化录井参数响应特征，寻找规律，
1、掌握储层物性，含油气水丰度和（油气水的可动性）是评价油气层的充要条件。 2、如果层内含油丰度相近而不同渗透带的渗透率相差较大，那么可以确定高渗透带内 没有充满油，水是可动的，该层不高于（油气同层）。 3、进行井间对比的条件是：井距不远，储层的埋深相近，层位相近，储集类型和（物 性）相近，油气水物理化学性质相近。 4、定量荧光仪测定的是（荧光强度）。 5、在平衡状态下，组分在固定相和流动相中的量之比称为（分配系数）。 6、岩心描述时，一般长度大于或等于（10）cm，颜色，岩性，结构，构造，含油情况 有变化着，均需分层描述。 7、正常地下油气显示层在工程参数出现钻时降低，DC指数减小，立压降低等变化，在 钻井液参数上，具有出口温度升高，相对密度（降低）和出口电导率（变小）等现象，而假油气显示没有上述变化。 8、氢火焰离子检测器属于（质量流速检测器）。 9、在下列各组参数中，是综合录井仪实时参数的是（立管压力，1号泵冲速率，4号泥 浆体积）。 1.QFT定量荧光仪的激发波长是（254）nm。 2.QFT定量荧光仪检测到的荧光物质是（以萘族为主的化合物）。 3.假岩心一般出现在岩心的（顶部）。 4.全脱分析时盐水必须使用（饱和盐水）。 5.普通电动脱气器使用时，一定要注意脱气器钻井液出口量，应为满管的（2/3）最 佳。 6.DC指数是建立在（泥岩沉积压实）的理论基础上的。 7.Slgma方法是根据（岩石骨架强度）理论基础建立的。 8.在钻井过程中，用岩性对比地层时，最有效，最可靠的的方法是（岩性标准层标志 层）。 9.岩石热解地化录井参数TMAX的含义是热解（S2）的最高点所对应的温度。 10.直接测量项目按被测参数的性质和及时性可分为：实时参数和（计算参数）。 11.转盘扭矩是反应（地层变化）及钻头使用情况的一项重要参数。 12.出入口钻井液温度的测量可以掌握（地温梯度），帮助判断油气层，还可以探测超 压地层。 13.从色谱组分分析仪注样开始到全部组分分析完成所用的时间为一个（出峰时间）。 14.对于气液色谱分离下列定义（利用不同物质的组分在涂有固定液的固定相中的溶解 度差异，从而在两相中有不同的分配系数，当混合物质通过色谱柱时是单一物质组分得到分离，即挥发-溶解-在挥发=在溶解直至分离）是正确的。 15.对于气固色谱分离：利用吸附剂对单一物质的吸附性不同，是混合物质通过色谱柱 分离，即吸附-再吸附-解吸-再解吸直至分离。 16.根据石油的荧光性，请选择物质的荧光颜色正确的一组（油，沥青。黄色） 填空题
综合录井技术 综合录井技术广泛应用于油气勘探活动中的钻探过程。它不仅在新区勘探过程中对参数井、预探井、探井有广泛的应用，而且对老区开发过程中的开发井、调整井的施工也有着十分明显的作用。 由于综合录井技术是多学科、多技术集成的高新技术集合体，因此它在施工现场所获取的大量参数、资料信息并不只是为单一用户服务。也就是说：获取的钻井工程信息既可以供钻井工程技术人员使用，也可以供地质技术人员使用：同时，获取的地质信息也同样为工程、地质技术人员共同使用，这两者是相辅相成、互为利用、资源共享的。 总体讲，综合录井技术在油所勘探开发中大致有以下几方面的应用： 1．利用综合录井开展地层评价 地层评价包括岩性的确定、地层划分、构造分析、沉积环境分析、岩相古地理分析及以单井评价为基础进行区域对比。地层评价是勘探活动的一项基础工作。 在勘探过程中，利用综合录井收集的大量资料可以有效地进行随钻地层评价。综合录井使用MWD、FEMWD（随钻地层评价仪）获取的电阻率、自然伽马、中子孔隙度、岩石密度等资料，配合岩屑、岩心、井壁取心，泥（页）岩密度、碳酸盐含量等资料，参考钻时、转盘扭矩等参数变化可以建立单井地层剖面、岩性剖面及单井沉积相和岩相古地理分析。利用综合录井计算机系统的多井对比(Multiwell)软件可以进行多达22口井的对比。随钻进行小区域的地层对比，建立区域构造剖面，据些进行随钻分析、及时修改设计、预报目的层、卡准取心层位和古潜山顶面、确定完钻井深。 2．进行油气资源评价 油气资源评价是勘探活动中最主要的工作之一。油气资源评价的好坏直接关系到勘探效果。资源评价搞的好，有利于提高勘探的成功率和效益，减少探井钻探口数，有助于加快勘探的步伐，从而具有很大的经济效益和社会效益。 综合录井配套的各种技术和仪器设备可以在现场提供从单井油气层的发现、解释到储层的分析、评价，生油层的生油资源评价等一整套手段和方法，在钻探现场及时、准确地进行油气资源评价。从单井评价到区域评价都可以快速进行并能及时作出评价报告，供石油公司使用。 1）及时、准确发现油气层 发现油气层是资源评价的基础。综合录井技术使用了多种方法来检测、发现钻井中油气显示，在一般的岩屑录井、岩心录井、荧光录井的基础上，综合录井使用气测录井包括定量脱气分析、岩屑残敢分析、VMS真空蒸馏脱气分析、岩石热解分析、定量荧光分等方法及时有效、准确地发现油气显示。特别是ALS－2型综合录井仪分析菘灵敏度已达10 ,组分测量从C1到C5,整个分析服周期仅需1min ,大大增加了气测灵敏度采样密度,有利于薄层、微弱油气层的发现。由于使用了ＱＦＴ（Quantitative Fluorescence Technique）荧光定量分析技术和QGM（quantitative Gas Measurement）定量脱气分析技术使油气层的检测由过动定性检测发展到定量检测，大大提高了油气层发现率和解释精度。 除了上述方法外，综合录井还采集有钻井液、电阻率、温度、流量、泥浆池体积等参数进行井下流体的分析、判断，以发现油气显示。 2）油气层解释 利用综合录井技术不仅可以快速、准确地发现油气显示，而且还可以利用自身的手段进行油气层的综合解释，大大提高了现场资料的运用效果。 综合录井使用岩屑（岩心）含油显示描述、荧光观察、热解色谱、分析资料、钻井液性能变化情
测井解释原理 一： 储集层定义：具有连通孔隙，既能储存油气，又能使油气在一定压差下流动的岩层。 必须具备两个条件： （1）孔隙性（孔隙、洞穴、裂缝） 具有储存油气的孔隙、孔洞和裂缝等空间场所。 （2）渗透性（孔隙连通成渗滤通道） 孔隙、孔洞和裂缝之间必须相互连通，在一定压差下能够形成油气流动的通道。储集层是形成油气层的基本条件，因而储集层是应用测井资料进行地层评价和油气分析的基本对象。储集层的分类 ?按岩性：–碎屑岩储集层、碳酸盐岩储集层、特殊岩性储集层。 ?按孔隙空间结构：–孔隙型储集层、裂缝型储集层和洞穴型储集层、裂缝-孔洞型储集层。碎屑岩储集层 ?1、定义：–由砾岩、砂岩、粉砂岩和砂砾岩组成的储集层。 ?2、组成：–矿物碎屑（石英、长石、云母） –岩石碎屑（由母岩类型决定） –胶结物（泥质、钙质、硅质） ?3、特点：–孔隙空间主要是粒间孔隙，孔隙分布均匀，岩性和物性在横向上比较稳定。?4、有关的几个概念 –砂岩：骨架由硅石组成的岩石都称为砂岩。骨架成份主要为SiO 2 –泥岩(Shale)：由粘土(Clay)和粉砂组成的岩石。 –砂泥岩剖面：由砂岩和泥岩构成的剖面。 碳酸盐岩储集层 ?1、定义：–由碳酸盐岩石构成的储集层。 ?2、组成：–石灰岩(CaCO 3）、白云岩Ca Mg(CO 3)2）、泥灰岩 ?3、特点：–储集空间复杂 有原生孔隙：分布均匀（如晶间、粒间、鲕状孔隙等） 次生孔隙：形态不规则，分布不均匀（裂缝、溶洞等） –物性变化大：横向纵向都变化大 ?4 、分类 按孔隙结构： ?孔隙型：与碎屑岩储集层类似。 ?裂缝型：孔隙空间以裂缝为主。裂缝数量、形态及分布不均匀，孔隙度、渗透率变化大。?孔洞型：孔隙空间以溶蚀孔洞为主。孔隙度可能较大、但渗透率很小。 ?洞穴型：孔隙空间主要是由于溶蚀作用产生的洞穴。 ?裂缝－孔洞型：裂缝、孔洞同时存在。 碳酸盐岩储集空间的基本类型 砂泥岩储集层的孔隙空间是以沉积时就存在或产生的原生孔隙为主； 碳酸盐岩储集层则以沉积后在成岩后生及表生阶段的改造过程中形成的次生孔隙为主。 碳酸盐岩储集层孔隙空间的基本形态有三种：孔隙及吼道、裂缝和洞穴。 碳酸盐岩储集层孔隙结构类型有：孔隙型、裂缝型、裂缝- 孔隙型、及裂缝- 洞穴型
浅谈弱油气显示录井解释评价方法 随着勘探领域的拓展、超深井的钻探、新型钻井工艺PDC钻头及新型钻井液体系的使用等，造成大量弱油气显示。各种原因造成的弱油气显示，使测录井“发现难、评价难、现场快速识别难、定量评价难”等矛盾日益突出。搞清弱油气显示的成因，寻求有效的录井工艺及方法成为必然。本文从弱显示油气层的录井响应特征和分布规律出发，针对弱油气显示各种类型，总结了地化、核磁、定量荧光录井在弱显示录井识别及评价中的应用，对提高今后现场录井资料的油层发现率，具有一定的借鉴意义。 标签：录井方法；油气显示；解释评价；分布规律 1 弱油气显示特征 ①地质录井呈弱显示特征：岩屑、岩心、壁心荧光级别低，油气层识别难； ②气测显示弱，产层与非产层难以识别与评价；③低电阻率、低孔低渗、水淹等，造成测进解释产层与非产层、储层与非储层难以评价。 2 弱油气显示成因 ①低孔渗造成的弱显示。低孔低渗油气层进入井筒油气少，造成岩屑、气测录井显示弱、测井解释级别低；②薄互层、细岩性造成的弱显示。油气层电阻率低，测井识别难；油层与水层电阻率相差小，测井评价时油、水层界线难划分； ③深层造成的弱显示。深层油气层往往物性差、油质轻、上返井段长、岩样烃类损失大，常规地质及气测均显示差，现场油气层识别难；④原油性质造成的弱显示。一般地，轻质油常规地质录井弱显示；重质、稠油气测显示弱；⑤其它成因造成的弱显示。钻井工艺如PDC钻头、钻井液体系、过平衡钻进等造成地质及气测录井油气显示弱；油层水淹使油气层烃类尤其轻烃损失大，地质、气测显示弱。 3 弱油气显示录井评价方法 弱油气显示给测、录井带来了较大的挑战，通过地化、核磁、定量荧光录井手段可以大大提高弱油气显示的发现。 3.1 弱油气显示地化录井评价技术 岩石热解参数S0、S1、S2及Tg分别是岩石中气态烃、液态烃、热解烃及总烃的含量，反映了储层含烃丰度及烃组分情况，可以看作样品的“含烃指标”，该指标越大则储层产油可能性越大；“失重百分比”是单位重量岩石中流体含量，是样品的“含水指标”，该指标可判断储层是否含水。热蒸发烃色谱是储层中可动烃更细腻的描绘，它直接分析出可动烃单碳峰含量，相当于油气层烃类的“指纹”。通过地参数及图谱，针对各种类型弱油气显示地化录井参数响应特征，寻找规律，
录井资料整理格式规范 一. 录井综合图：（1 ：500） 1. 规格:纸张规格A4（卷纸） 2 . 图头：一号字（隶书），比例尺1:500 二号字（宋体） 油商秘密（3号黑体 图列：六号字（宋体），其他文字均为小五号字（宋体） 3. 图幅：横向总宽为279 依次为： 35+45+9+9+7+30+13+45+40+30+8+8=279 钻时+电位时差伽马+层位+井深+颜色+剖面+取心+双侧向 +全烃+密度粘度+测井解释+综合解释 4. 曲线颜色： 钻时红色，自然电位为红色，声波时差为绿色，自然伽马为蓝色感应（红色、绿色、蓝色、紫色、黑色），密度为红色，粘度为绿色。 5. 色谱曲线一栏：参考复印(红色、绿色、蓝色、紫色) 6. 特殊岩性使用统一图列; 碳质泥岩：凝灰质泥岩：钙质砂岩： 二. 岩心录井综合图：（1 ：100） 1. 规格: 纸张规格A4（卷纸） 2.图幅：横向总宽为279 cm 依次为 15+15+15+45+9+9+15+15+7+30+9+40+55=279 cm 孔隙度+渗透率+饱和度+电位时差伽马+层位+井深+取心 +岩样（心）位置+颜色+剖面+破碎磨光位置+深感应+岩性描述 字体、字号、曲线颜色均与录井综合图一致。 三. 录井完井报告：（二号宋体加粗） 1.纸张规格A4（包括附图、附表） 2. 封面格式、扉页格式、报告字号与报告文字内容必须严格按石油天然气探井录井资料采集与整理操作规程（第三版）执行。 封面：页边距上60mm、下45mm、 盆地及一、二、三级构造单元名称（三号宋体） xx井录井完井报告封面（二号宋体） 中国石油…..年…..月…日….. 为（四号宋体） 扉页：盆地及一、二、三级构造单元名称（三号宋体、距顶50mm）井录井报告为（二号宋体）
《测井方法与综合解释》综合复习资料 一、名词解释 1、水淹层 2、地层压力 3、可动油饱和度 4、泥浆低侵 5、热中子寿命 6、泥质含量 7、声波时差 8、孔隙度 9、一界面 二、填空 1．储集层必须具备的两个基本条件是_____________和_____________，描述储集层的基本参数有____________、____________、____________和____________等。 2．地层三要素________________、_____________和____________。 3．岩石中主要的放射性核素有_______、_______和________等。沉积岩的自然放射性主要与岩石的____________含量有关。 4．声波时差Δt的单位是___________，电阻率的单位是___________。 5．渗透层在微电极曲线上有基本特征是________________________________。 6．在高矿化度地层水条件下，中子-伽马测井曲线上，水层的中子伽马计数率______油层的中子伽马计数率；在热中子寿命曲线上，油层的热中子寿命______水层的热中子寿命。 7．A2.25M0.5N电极系称为______________________电极距L=____________。 8．视地层水电阻率定义为Rwa=________，当Rw a≈Rw时，该储层为________层。 9、在砂泥岩剖面，当渗透层SP曲线为正异常时，井眼泥浆为____________，水层的泥浆侵入特征是__________。 10、地层中的主要放射性核素分别是__________、__________、_________。沉积岩的泥质含量越高，地层放射 性__________。 11、电极系A2.25M0.5N 的名称__________________，电极距_______。 12、套管波幅度_______，一界面胶结_______。 13、在砂泥岩剖面，油层深侧向电阻率_________浅侧向电阻率。 14、裂缝型灰岩地层的声波时差_______致密灰岩的声波时差。 15、微电极曲线主要用于_____________、___________。 16、地层因素随地层孔隙度的增大而；岩石电阻率增大系数随地层含油饱和度的增大 而。 17、当Rw小于Rmf时，渗透性砂岩的SP先对泥岩基线出现__________异常。
录井解释方法 开放分类：石油、地质、录井、采油 录录井解释方法 录井解释的具体工作，首先是对录井采集资料进行资料处理，求取储层评价参数，对录井单项资料进行定性解释，然后结合测井资料、岩心分析、试油等资料，进行图版解释和综合分 析判断，确定油气水层解释结论，预测油气层产能。从研究对象上，又可细分为油水层解释、气水层解释和水淹层解释。 第一节油水层解释方法 油水层解释流程： 采集资料处理——应用技术及有效参数优选——单项资料解释——解释图版建立——综合分析判断——油层产能预测 一、应用技术及有效参数优选 1.主要应用技术 ①岩心等实物观察判断技术 ②气测资料解释技术 ③地化分析评价技术 ④荧光显微图像分析评价技术 ⑤井喷、井涌、井漏、油气水侵及钻井液油气显示解释技术 ⑥测井解释技术 2.有效参数优选 ①反映有效厚度的参数：岩心含油产状及厚度，测井解释井段及对应的曲线特征，井壁取心含油砂岩井深位置，岩屑含油显示井段，气测异常显示井段。 ②反映孔隙性的参数：岩心分析孔隙度及孔隙类型，测井解释孔隙度、声波时差、岩性密度、中子密度曲线特征，地化热失重分析孔隙度，核磁共振分析孔隙度，岩心、岩屑、井壁取心岩性、粒度、分选性、磨圆度等，荧光图像分析面孔率。 ③反映渗透性的参数：岩心分析渗透率，岩心、岩屑、井壁取心岩性、粒度、分选性、磨圆度、胶结物、充填物、裂缝及层理构造发育程度等，荧光图像分析孔隙清晰度、连通性，测井自然电位、自然伽玛、声波时差、微电极幅度差、井径等。 ④反映含油性的参数：岩心、岩屑、井壁取心一次观察含油特征，地化分析岩石含烃量，气测分析全烃含量及异常显示曲线形态，井喷、井涌等异常现象及钻井液槽池面显示特征，测井电阻率及其曲线特征。 ⑤反映原油物性（渗流性）的参数：岩心、岩屑、井壁取心二次观察含油特征，地化分析岩石烃类组分含量、相对含量及其谱图形态特征，荧光图像孔隙含油颜色及分布特征，气测分析组分相对含量，井喷、井涌等异常现象及钻井液槽池面显示特征。 ⑥反映含水性的参数：岩心、井壁取心含水特征，地化分析烃类组分相对含量及其谱图形态特征，气测分析H2、CO2、CH4含量，气测异常显示曲线形态及组分相对含量，荧光图像含水特征，测井解释含水饱和度。 ⑦反映地层压力的参数：钻井液密度与井喷、井涌等异常现象，综合录井d指数、σ指数及钻井液体积等参数。 由于地下地质现象的复杂性，真实的地层很难直接得到，测、录井井筒采集资料中的感官现象、曲线特征、图形特征、图像特征、宏观的井口异常现象等，都可以作为获得储层参数的重要信息。 二、单项录井资料解释方法
气测录井基础知识 一、概念 1）破碎岩石气 在钻进的过程中，钻头机械的破碎岩石而释放到泥浆中的气体称为破碎气。破碎岩石的含气量的大小与许多因素有关，一般情况下，含油气多的地层往往有较多的显示，这是现场录井人员及时发现油气层的基础，有时在欠压实泥岩盖层的钻进中可能有较好的气显示。如果泥浆压力大于地层孔隙压力，也可能没有明显的气显示。 2)压差气 当井下地层孔隙压力大于井筒泥浆压力时，地层流体将按达西定律向井筒泥浆运移，由此产生的天然气成为压差气。压差气产生的原因又分下列四种情况。 (1)接单根气 在接单根时的抽汲作用对井底压力降低，易形成压差气进入井筒，经过一个迟到时间就可以在录井仪器上检测到。如果钻过不同岩性地层的大段井段，而没有接单根气显示，这属不正常现象。 (2)起下钻气——后效气 起钻过程中，由于停泵、上提钻柱，必然会有泥浆静止或抽汲效应，这两个效应都会使井中泥浆压力下降，因而有利于压差气的产生。在正常的起钻过程中，没有泥浆流出井口，因而也无从检测泥浆中的气体，停留在井筒内的气体要等到下钻后再次循环泥浆密度才能被检测到，这就是后效气。 (3)扩散气 地层气可以以扩散方式进入井筒泥浆中，扩散气不受压力平衡状态影响，只与浓度有关，但扩散气的扩散过程较长，故在气显示上具有漫步性，这一特点使这种气显示与层位对应关系变得很模糊。很少用来确定油气层层位，一般把它划入到背景气中。 4）背景气 在压力平衡条件下，钻头并未进入新的油气层，而是由于上部地层中一些气体浸入钻井液，使全烃曲线出现微量变化，称这段曲线的平均值为地层背景气，又称基值。 全烃—由全烃检测分析仪检测分析出循环钻井液中的所有烃类气体含量的总和。 全量---循环钻井液中所有气体含量的总和。 色谱组分----循环钻井液中所有烃类气体的各组分含量。 非烃组分----主要指二氧化碳，氢气及惰性气体。 二、气测录井基础知识 1、气测录井的作用。 （1）气测录井---气测录井就是利用气体检测系统或按一定周期检测分析通过钻井液脱气器从钻井液中脱离出的烃类气体含量的一种录井方法，它能及时发现油气显示、预报井涌、井喷、气侵，综合评价储集层。
吐哈录井技术在油田勘开发中的应用从吐哈地区目前录井技术现状来看，各种录井方法均能从不同方面、不同程度反映井筒地质信息， 实时地为油气层监测提供最佳服务。通过这几年的研究分析，我们认为利用综合录井仪，通过随钻地 层压力、钻井液、气体色谱参数实时监测再结合常规地质、地化、QFT 、PK、OFA、热解气相色谱录井 技术，均能较好地完成油田勘探开发中的油气层监测与评价任务。为油气勘探开发和钻井施工提供决 策依据 一、油气实时监测与评价 (一)、常规地质录井 主要是取全取准岩屑、岩心资料和荧光录井资料。这是现场地质录井鉴别油气显示的最基本方法， 也是最基础、最直观的方法。其以岩屑、岩心为实物，以闻油气味、看颜色、看结构、看构造；浸水 试验、滴水试验、荧光直照、滴照、浸泡、系列对比等为手段划分含油级别，快速准确地判断油气显 示。 岩屑录井 岩屑录井是油田地质工作的基础，任何探井均需要进行岩屑录井。它是建立地层剖面、了解地层 层序、岩性组合、油气水显示的重要手段。捞取岩屑应首先观察有无油气味及冒气泡和油花现象，发 现有气泡和油花处，立即挑选出含油岩样来，擦净保存，以便进行荧光检查和描述用。在冼样时不能 冲冼，放水时不能溢出砂样盆，以防含油岩屑冲漂丢失，放水满过岩样即可进行轻晃漂冼。选样时也 要观察有无冒气泡和油花现象，一但发现立即取出油砂样保存。在挑样描述时，应综合分析各种资料， 要仔细观察挑选砂样，注意有无油气味。对岩屑表 面呈黄色、浅黄色、黑色、褐色、棕褐色的砂样均 要挑选出来进行详细的荧光检查。 荧光录井 荧光录井是录井现场工作的重点。其方法是将 样品放在紫外光下观察样品的荧光颜色和强度，进 而确定其是否含油。在现场其又分为荧光直照、滴 照、浸泡、系列对比五过程。虽然这种方法仍在使 用，但受人为因素的制约较明显，其原因在于许多 石油其荧光都超出肉眼的观察范围。众所周知，吐哈的原油主要为轻质油(凝析油)及稠油。对于轻质 油(凝析油)其在紫外线下荧光的最大强度已超出肉眼的观察范围；对于稠油，由于油质较重，容易产 生“消光”现象，因而对于一些荧光显示较差或肉眼观察不到荧光的油层，随时可能在录井中漏失， 从而影响了油田的勘探开发，造成难以估量的损失，为此推广应用新一代荧光录井技术(QFT、OFA)势
利用综合录井资料解释评价油气层 第2章综合录井资料在油气水层的反映特征 2.1 综合录井资料包含的内容 综合录井资料为随钻测量或观察所得，具有及时性、直观性强的特点，是发现、识别油气水层的重要手段。主要包括以下四部分： 1. 气测录井资料，包括气测全量、组分等资料； 2. 常规地质资料，包括岩屑、岩心、壁心、钻时、钻井液密度、粘度、油气水等资料； 3. 钻井工程参数，包括钻速、钻压、泵压、出口流量、DC指数及钻头参数等； 4. 特殊录井资料，定量荧光分析（QFT）、地层压力参数以及计算参数等资料。 这些参数在钻遇油气水层时，都会表现出一定的异常反映，对识别气层、油气层、水层有一定的贡献，但由于一些特殊性（地质环境、采集因素、过压等），某些参数对气层、油气层、水层的反映特征变化不明显或几乎没变化，有必要对其进行进一步的分析和总结。 2.2 综合录井资料与油气水层的一般规律 2.2.1 气测录井资料在油气水层的反映特征 气测录井资料是直接测定钻井液中可燃气体含量的一种录井方法。气测录井是在钻井过程中进行的，具有实时、精度高、应用方便有效等特点，是目前我们发现和评价油气层极其有效的手段。气相色谱仪是气测录井的核心设备，其工作原理是样品由载气带进色谱柱进行分离，分离后各组分依次进入鉴定器，在鉴定器中气样燃烧，产生的电流信号放大后以数字信号的形式直接进入计算机存储。气相色谱仪能准确地检测出钻井液中的全量、甲烷、乙烷、丙烷、正丁烷、异丁烷和戊烷的含量。根据不同的产生机理，我们可以把钻井液中的气体分为以下几类： 1) 破碎气：在钻进过程中，由钻头机械破碎地层而释放到钻井液中的烃类气体。 2) 压差气：当地层压力超过井筒内液柱压力时，受压差作用从储层进入钻井液中的烃气。 3) 二次循环气：从地表泵入井底又第二次在地表出现的气体，主要是由于钻井液除气系统未将钻井液中的气体排除干净所致。 4) 外源气：除岩屑之外的某个气源被人为导入钻井液中的烃气，如磺化沥青、磺化苯醛树脂、润滑剂等泥浆材料所产生的烃气。 所以，气测录井要去伪存真，抓住破碎气，分析压差气，校正二次循环气，排除外源气，发现真显示。因此，气测录井是我们发现和识别油气层最值得研究和利用的方法。 在分析气测值在油气层的反映特征之前，我们应该很清楚的认识到：气测值的高低不能反映储层的流体性质，也不能反映天然气层的产能，高产气层和低产气层与气测值的高低没有直接的关系。因为，油气层在实时录井过程中均有异常，但异常值的大小与地层的岩性、物性、钻井液使用密度密切相关，目前渤海地区普遍采用过压钻进，所以气测录井所测到的气体主要是地层的破碎气，气量较有限，而地层中的气体，由于钻井液压力大于地层压力加上钻头水眼的高压喷射作用而很难进入井眼。所以，在油气水层中气测值的反映具有一定的规律性，总结如下：
录井技术分类、机理及其应用 李彬 （中国地质大学（武汉）石油与天然气工程专业，湖北武汉，470074） 摘要：井场信息化是现代石油勘探与开发的需要。该文从录井技术的角度,探讨了各种录井技术的分类、机理和作用；详细阐述了录井技术及其信息在建立地质剖面、发现油气水层、储集层评价和钻井工程（例如监控方面）油气层保护等方面的的具体应用情况；在此基础上,对录井信息采集、处理及应用前景进行了展望。相信对加速井场信息化建设、提高录井信息的应用程度和水平以及推动录井技术的发展具有重要作用。 关键词录井技术信息分类应用意义作用展望 0 引言[1] 随着计算机技术在石油行业的广泛应用和统计地质学等一些边缘学科的创建，极大地提高了录井技术的应用程度,使得获取录井信息的方式和信息量不断增多。随着井场信息的不断丰富和信息化处理手段的提高，对录井信息进行整理和界定，正确认识他们在发现与评价油气层中的作用，不但对录井技术的发展具有重要作用，而且对加速井场信息化建设具有重要意义。 1 录井技术分类方法[2]-[4] 用地球化学、地球物理、岩矿分析等方法，观察、收集、分析、记录随钻过程中的固体、液体、气体等返出物的信息，以此建立录井剖面，发现油气显示，评价油气层，为石油工程（投资方、钻井施工、其他施工）提供钻井信息服务的过程，称为录井。录井工作在石油勘探中普遍存在，本文所讨论的录井特指石油录井。在我国，有石油钻井就有石油录井。录井分为常规录井、特殊录井和综合录井。常规录井技术主要指：岩屑录井、岩心录井、气测录井、钻井工程参数录井（钻时录井、钻井液录井）、荧光录井、井壁取心等。常规录井以其经济实用、方便快捷和获取现场第一手实物资料的优势，在整个油气田的勘探开发中一直发挥着重要的作用；特殊录井主要指非常规地质分析服务或新技术推广应用服务，主要技术有岩石热解地球化学录井、罐顶气轻烃录井、核磁共振录井、定量荧光录井、PK录井等，均属实验室移植技术的推广。其特点是灵敏度高，定量化，获取的资料不仅用于发现和评价油气层，还可以用于生、储盖层的评价。综合录井仪录井技术主要包括随钻检测全烃录井、组分录井、非烃录井、工程录井。其特点是实现了仪器连续自动检测与记录，实现了录取资料的定量化，参数多，有专门的解释方法和软件，油气层的发现和评价自成系统，现已成为录井工作的主体。综合录井技术主要通过岩心录井、岩屑录井、气测和综合录井仪录井等录井方法获取直接反应地下情况和施工情况的多项资料。其显著特点是第一手资料真实可靠，信息量大，便于综合应用。同时，由于录井工作是随钻采集资料，随钻进行评价，具有获取地下信息及时、分析解释快捷的特点，因此综合录井是发现和评价油气层最及时的手段，是任何其他油气勘探方法都望尘莫及的。录井技术与其他勘探技术相比，具有成本低、信息及时、第一手资料多、现场应用快等特点。因此，录井技术作为一项重要的井筒技术，在勘探开发中得到了广泛的应用。
测井解释计算常用公式目录 1. 地层泥质含量（Vsh）计算公式................................................ .. (1) 2. 地层孔隙度（υ）计算公式....................................... (4) 3. 地层含水饱和度（Sw）计算.......................................................... (7) 4. 钻井液电阻率的计算公式...................................................... . (12) 5. 地层水电阻率计算方法 (13) 6. 确定a、b、m、n参数 (21) 7. 确定烃参数 (24) 8. 声波测井孔隙度压实校正系数Cp的确定方法 (25) 9. 束缚水饱和度（Swb）计算 (26) 10．粒度中值（Md）的计算方法 (28) 11．渗透率的计算方法 (29) 12. 相对渗透率计算方法 (35) 13. 产水率（Fw） (35) 14. 驱油效率（DOF） (36) 15. 计算每米产油指数（PI） (36) 16. 中子寿命测井的计算公式 (36) 17. 碳氧比（C/O）测井计算公式 (38) 18．油层物理计算公式 (44) 19．地层水的苏林分类法 (48) 20. 毛管压力曲线的换算 (48) 21. 地层压力 (50) 22. 气测录井的图解法 (51) 附录：石油行业单位换算 (53)
测井解释计算常用公式 1. 地层泥质含量（Vsh ）计算公式 1.1 利用自然伽马（GR ）测井资料 1.1.1 常用公式 min max min GR GR GR GR SH --= (1) 式中，SH －自然伽马相对值； GR －目的层自然伽马测井值； GRmin －纯岩性地层的自然伽马测井值； GRmax －纯泥岩地层的自然伽马测井值。 1 2 12--= ?GCUR SH GCUR sh V (2) 式中，Vsh －泥质含量，小数； GCUR －与地层年代有关的经验系数，新地层取3.7，老地层取2。 1.1.2 自然伽马进行地层密度和泥质密度校正的公式 o sh o b sh B GR B GR V -?-?= max ρρ (3) 式中，ρb 、ρsh －分别为储层密度值、泥质密度值； Bo －纯地层自然伽马本底数； GR －目的层自然伽马测井值； GRmax －纯泥岩的自然伽马值。 1.1.3 对自然伽马考虑了泥质的粉砂成分的统计方法 C SI SI B A GR V b sh +-?-?= 1ρ (4) 式中，SI －泥质的粉砂指数； SI ＝（ΦNclay －ΦNsh ）/ΦNclay (5) （ΦNclay 、ΦNsh 分别为ΦN －ΦD 交会图上粘土点、泥岩点的中子孔隙度） A 、B 、C －经验系数。 1.2 利用自然电位（SP ）测井资料
1.测井数据处理常用的原始输入资料有（测井曲线图）、（存放于磁带的数据）、（直接由终端输入的表格数据）和由井场或异地经卫星传送的数据。 2.国外测井公司一般运用（自然伽马曲线）曲线作为深度控制曲线进行深度校正。 3.碎屑岩储集层空隙空间的大小和形状是多样的，按孔隙成因，可将碎屑岩分为粒间空隙、微孔隙和（溶蚀孔隙）、（微裂缝）。 4.对于石油地质和测井来说，有重要意义的粘土矿物只要是高岭石、（蒙脱石）、（伊利石）和混层粘土矿物。 5.按照产状分类，裂缝可以分为高角度裂缝、（低角度裂缝）和（网状裂缝）。 6.按照成因分类，裂缝可以分为构造裂缝、（溶蚀裂缝）、（压溶裂缝）和风化裂缝。 1.Schlumberger公司用户磁带格式是（DLIS） 2.阿特拉斯公司用户磁带格式是（CLS） 3.下列哪一条测井曲线（自然伽马）的平均探测深度约为15CM。 4.下列哪一条测井曲线（岩性-密度测井）的平均探测深度约为5CM。 5.（方解石、白云石）是碳酸盐岩的主要造岩矿物。 6.下列哪种岩石（石膏）的中子孔隙度（%）接近50. 7.对于油基泥浆井，下列哪一种电阻率测井系列（感应测井）比较适用。 8.对于油基泥浆井，下列哪一种测井曲线（自然电位测井）一般不测量。 9.盐水泥浆井中，储层段自然电位曲线一般显示（正幅度差异）。 10.当两种或两种以上的流体同时通过岩石时，对其中某一流体测得的渗透率，称为岩石对流体的（有效渗透率）。 1.简述频率交会图的概念。 答：频率交会图就是在x-y平面坐标上，统计绘图井段上各个采样点的A、B两条曲线的数值，落在每个单位网格中的采样点数目（即频率数）的一种直观的数字图形，简称为频率图。 2.简述Z值图的概念。 答：Z值图是在频率交会图基础上引入第三条曲线Z做成的数据图形，Z值图的数字表示同一井段的频率图上、每个单位网格中相应采样点的第三条线Z的平均级别。 3.简述三孔隙度重叠显示可动油气和残余油气的方法原理。 答：由Rt和Rx0曲线按阿尔奇公式或其他饱和度方程得出的Sw和Sx0，可计算地层含水孔隙度Φw和冲洗带含水孔隙度Φx0：Φw=Φ*Sw；Φx0=Φ*Sx0，由Φ、Φx0、Φw三孔隙度曲线重叠，可有效地显示地层的含油性、残余油气和可动油气，即有：含油气孔隙度：Φh=Φ-Φw 残余油气孔隙度：Φhr=Φ-Φx0 可动油气孔隙度：Φhm=Φx0-Φw 因此，Φ与Φx0幅度差代表残余油气，Φx0与Φw幅度差代表可动油气。 4.简述油层水淹后，自然电位测井曲线的响应变化特征。 答：油层水淹后，自然电位基线发生偏移，幅度有可能发生变化。淡水水淹，水淹部位常发生幅度变化（甚至出现正异常），基线偏移。污水水淹，由于注入水与地层水矿化度相差不大，自然电位的基线偏移不明显或无偏移。 5.简述油层水淹后，电阻率测井曲线的响应变化特征。 答：淡水水淹，呈U形曲线变化。污水水淹，Rt随Sw的增加而降低。 1.下图为电流通过纯砂岩水层的等效模型。设r0、r ma、r w分别表示岩石、骨架和孔隙流体的电阻，试根据串并联院里，推导地层因素F的表达式。
立足新起点谋求新发展 ——地质录井公司在胜利油田厂长（经理）发展论坛上的发言 （2012年11月） 地质录井公司主要担负着发现、识别、评价油气层，随钻工程检测等职能，是一家集钻井地质设计、工程（井位）测绘、录井技术服务、信息远程传输、资料解释评价、地质综合研究、录井设备研发于一体的专业化录井公司。近年来，公司经济总量保持年均20%以上的增幅，2011年突破5亿元大关，实现了“十二五”高起点开局，连年超额完成管理局下达的生产经营任务，连续13年实现安全生产无责任事故。先后获得全国企业文化建设优秀单位、中国AAA级示范单位和全国文明诚信示范单位、山东省文明单位、集团公司创先争优先进基层党组织、油田劳动和谐示范单位等荣誉称号。 一、2012年工作开展情况 今年以来，地质录井公司按照油田“打造世界一流，实现率先发展”的战略规划和“稳中要进、进中求新”的发展主基调，积极推进“一业为主，双轮驱动，立足胜利、两翼推进”的发展模式（以录井技术服务为主、录井装备研发和
录井信息化为双引擎，在保障油田勘探开发需求的同时，充分利用两个市场两种资源，拓展生存发展空间），经济总量同比有了大幅增长，综合实力也取得较大提升。一是充分发挥支撑保障职能，服务油田增储上产能力有新提升。紧跟油田“三大战役”的推进步伐，合理调配人员、技术、设备等生产资源，强化一线技术支持，各项技术指标持续向好。深化录井技术应用，承办油田2012年开发录井技术研讨会，加强与各开发单位交流与协作，实现多专业、多领域的交叉集成，更好地服务于油田的资源战略。加强碳同位素、随钻地质导向等录井项目、新技术的应用和总结分析，逐步完善非常规井录井技术规范、技术系列和录井资料解释评价标准。强化西部实验室建设，开展西部新区各类复杂油气层的录井资料研究，完善西部新区综合解释方法和解释评价标准，为西部快上产提供了更有价值的技术参考。二是录井装备研发和信息化建设双轮驱动效应明显，核心竞争能力有新提升。以中石化录井装备制造中心为平台，研制录井无线传感器、开发波斯语录井软件和新一代综合录井仪软件，推广应用水平井钻井地质导向监测软件，进一步完善了具有自主知识产权的“探索者”系列录井仪整体功能。4项技术获得国家实用新型专利。完成国家863项目“石油井下录井技术与装备”的可行性论证，目前进入项目实施方案论证阶段。录井设备检测资质进一步升级，取得了两项国家级计量标准
主要测井曲线及其含义 主要测井曲线及其含义 一、自然电位测井： 测量在地层电化学作用下产生的电位。 自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水
电阻率Rw的关系一致。Rmf≈Rw时，SP几乎是平直的； Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。 自然电位测井 SP曲线的应用：①划分渗透性地层。②判断岩性，进行地层对比。③估计泥质含量。④确定地层水电阻率。⑤判断水淹层。⑥沉积相研究。 自然电位正异常 Rmf＜Rw时，SP出现正异常。 淡水层Rw很大（浅部地层） 咸水泥浆（相对与地层水电阻率而言） 自然电位测井 自然电位曲线与自然伽马、微电极曲线具有较好的对应性。 自然电位曲线在水淹层出现基线偏移 二、普通视电阻率测井（R4、R2.5） 普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。 视电阻率曲线的应用：①划分岩性剖面。②求岩层的真电阻率。③求岩层孔隙度。 ④深度校正。⑤地层对比。 电极系测井 2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。 底部梯度电极系分层： 顶：低点； 底：高值。 三、微电极测井（ML） 微电极测井是一种微电阻率测井方法。其纵向分辨能力强，可直观地判断渗透层。主要应用：①划分岩性剖面。②确定岩层界面。③确定含油砂岩的有效厚度。④确定大井径井段。⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。
油、气、水定层定性判别 利用气测录井资料判断油、气、水层： 一般而言，油气层在气测曲线的全烃含量和组分数值会出现异常显示，可根据气测曲线的全烃含量、峰形特征及组分情况判断油、气、水层。油层具有全烃含量高，峰形宽且平缓及组分齐全等特征；气层具有全烃含量高，曲线呈尖峰状或箱状，组分主要为C1，C2以上重烃甚微且不全；含有溶解气的水层具有全烃含量低，曲线呈锯齿状，组分不全，主要为C1等特征；纯水层气测则无异常。 利用荧光录井判断油、气、水层 利用发光明亮成都，发光颜色，含油显示面积、扩散产状、流动速度等荧光录井描述可定性对油、气、水层进行判别。一般而言，油质越好颜色越亮，油质越差颜色越暗。轻质油荧光显示为蓝紫色、青蓝色、蓝色，正常原油荧光显示为黄橙、黄色、黄褐色，稠油荧光显示为棕色、深褐色、黑色。扩散产状常见有晕状、放射状和溪流状，其中，晕状、放射状显示含油级别高，溪流状系那是含油级别低。流动速度常见有快速、中速和慢速，其中，快速、中速显示含油级别高，慢速显示含油级别低。含油显示面积大于60%显示含油级别高，30%~60%显示含油级别中等，小于30%显示含油级别低。 利用岩屑录井判断油、气、水层： 井底岩石别钻头破碎后，岩屑随钻井液返出井口，按规定的取样间隔和迟到时间，连续采集岩屑样品，济宁系统观察、分析、鉴定、描述和解释，并初步恢复地层剖面。岩屑录井是地质录井的主要方法，根据岩屑录井描述可初步对储集层的含油、气、水情况作出判断。 油、气、水层定量判别 气测数据质量控制： T g=C1+2C2+3C3+4iC4+4nC4+5C5 T g为全烃值，可以根据T g/（C1+2C2+3C3+4iC4+4nC4+5C5）比值对气测数据是否准确进行判断。如果该值为0.8~2.0，用气测数据定量判别油、气、水层效果较好，反之，判别结果与实际试油结论符合率较低，因此，当该比值为0.8~2.0时，认为气测数据可比较真实地反映底层流体性质，可用气测数据结合一些优选的经验统计方法实现对油、气、水层较为准确的定量判别。
葆灵蕴璞 《测井方法与综合解释》综合复习资料 一、名词解释 声波时差: 声波在介质中传播单位距离所需要的时间 孔隙度：岩石孔隙体积在岩石外表总体积的比值，为小数。 地层压力: 地层孔隙流体压力 地层倾角:地层层面法相与大地铅垂轴的夹角 含油孔隙度:含油孔隙体积占地层体积的比值 泥质含量：泥质体积占地层体积的百分数 二、填空题 1．描述储集层的基本参数有孔隙度、渗透度、含油饱和度和有效厚度等。 2．地层三要素走向、倾向、倾角。 3．伽马射线去照射地层可能会产生电子对效应、康普顿效应和光电效应效应。 4．岩石中主要的放射性核素有铀238、钍和钾等。 5．声波时差Δt的单位是微秒/米，电导率的单位是毫西门子/米。 6．渗透层在微电极曲线上有基本特征是微梯度与微点位两条曲线不重合。 7.地层因素随地层孔隙度的减小而增大；岩石电阻率增大系数随地层含水饱和度的增大而增大。 8.当Rw大于Rmf时，渗透性砂岩的SP先对泥岩基线出现正异常。 9.由测井探测特性知，普通电阻率测井提供的是探测范围内共同贡献。对于非均匀电介质，其大小不仅与测井环境有关，还与测井仪器 --和--- 有关。电极系A0.5M2.25N的电极距是_0.5_。 10.地层对热中子的俘获能力主要取决于cl的含量。利用中子寿命测井区分油、水层时，要求地层水矿化度高，此时，水层的热中子寿命小于油层的热中子寿命。 11.某淡水泥浆钻井地层剖面，油层和气层通常具有较高的视电阻率。油气层的深浅电阻率显示泥浆低侵特征。 12.地层岩性一定，C/O测井值越高，地层剩余油饱和度越大。 13.在砂泥岩剖面，当渗透层SP曲线为负异常时，井眼泥浆为_淡水泥浆__，油层的泥浆侵入特征是__泥浆侵入_。 14.地层中的主要放射性核素是_铀__、_钍_、_钾__。沉积岩的泥质含量越高，地层放射性高。 15.电极系A3.75M0.5N 的名称底部梯度电极系_，电极距4米_。

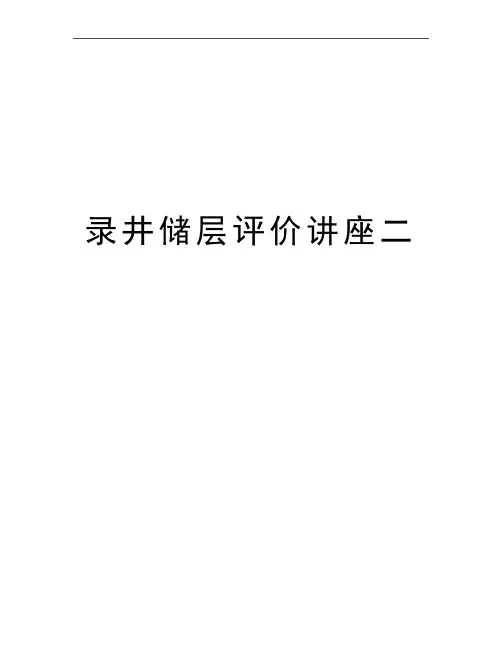

录井储层评价讲座二
