*****家具有限公司品质标准（试用版） 一进料检验 1．实木原材料检验标准 1．所有木材含水率不可超过12帕。 2．木材厚度必须达到采购标准，误差不可超过—1MM，否则列入下一规格计算。 3．木材弯曲以2M长不超过5MM为标准。 4．木材端裂以不超过20MM为准。 5．所有木材不可有面裂，内裂，虫孔，腐朽，黑斑等现象，不可有边材现象。 6．其它特殊要求以订单为依据，达不到以上要求者不给入库。2．泊片检验标准 1．泊片厚度依采购订单为准，一般公差允许为0.05MM.. 2．泊片的花纹与直纹的比例不得少于3：2，特殊要求除外。3．泊片不可有开裂，透光，污染，变形，风化等不良现象。4．泊片不可有腐朽，黑斑，受潮等现象。 3．板料类检验标准 1．板材必须符合国家环保标准。 2．板材规格必须符合订单要求，厚度误差控制在1MM。3．板材类绝对不允许有受胀和受潮现象产生，不可存在霉变，污点现象。 4．板材不允许有内裂现象产生，夹板不可有分层现象出现。
5．纤维板的级别要符合订单采购要求。 6．三聚氢氨板表面不可存在划伤，凹凸不平及压痕等不良现象，表面饰面不允许有斑点，漏底现象，同批次产品不得出现明显色差。 4．五金类检验标准 1．尺寸正确，颜色以采购订单要求或者样品为准 2．拉手不可有刮手，粗糙，材质符合要求，丝路不可少于5MM。3．合页轴心与两头要一样粗细，轴头不可有松动现象，开启角度依样品和订单要求。 4．滑轨抽拉要求顺畅，闭合及拉开长度要符合订单要求。5．五金电镀类产品必须电镀饱合，无污染，烤漆类产品应注意附着性，颜色，亮度要一致，一般要求耐酸碱度，不可有生锈及腐蚀现象。 6．所有五金其抽拉，翻转，开启必须符合其功能性。 5．电器类检验标准 1.所有出欧洲国家含电器产品的电源标准必须是欧标的，且需有CE安全认证。出美洲国家含电器产品的电源标准必须是美标的，且需有UL认证。 2.部分电器产品必须要以万里表进行检验。 3.电器的插头需符合出口国家的插座标准。 6．玻璃类检验标准
家具外观、工艺、安全、检测标准 1、家具的外观、用材、包装标准，整套家具要搭配协调、平衡，对称，力求风格统一。 1.1 外体、工艺、尺寸、控制标准： 家具制品零部件安装做到对称、统一。 （1）柜类产品要求组装后水平误差在土1.5mm，并且要求对角线误差在±3mm 之间。拼接面板（如翻板桌、附KD中板的餐桌等），平面度误差允许在土0.4mm之间。 （2）组合柜、柜等组合类家具的各单元部分要求能平滑衔接，花型及线型连续。组合家具的单元使用肘，衔接部位有装饰块（或条）。 （3）产品零部件的接合必须牢固、紧密，正面接合缝隙不超过0.2mm，侧面接合缝隙不超过0.2mm。 （4）柜类的层板（或称水平阁板）要求水平，误差在土1.5mm之间。 （5）内缩式抽屉、门与柜体必须有一个均匀之抽拉间隙；范围在1.5mm-2.4mm 之间。 1.2表面装饰处理 产品表面油漆及保护膜的附着力、耐腐性、耐磨性满足相关要求。 家具表面处理原则： （1）消费者在日常使用时，皮肤及衣服能接触到部位必须做到光滑，不能有碎片、毛刺及钉类等突出物，保持良好的触摸感。 （2）消费者可能看到的部位必须全部涂装，满足视觉美感的基本要求。
（3）涂装效果与整体外观风格统一，表现出舒适感、温馨惑、高贵感、豪华感或怀旧感，其质感、色调、透明度、光泽度及木纹的表现与原始 色板相吻合，正面能清晰呈现珍贵木皮的纹理（也称“透底”）。很 多客户忌讳颜色偏红或偏绿。 （4）车枳、雕花零部件的花型立体感明显，铲底平滑，过渡顺畅，无明显刀痕及多余木丝。 （5）各种表面材料涂装处理后，其质感、色面调、透明度、光泽度、仿古破坏及木纹等的表现效果要统一、协调。不能有明显的人工造作的痕 迹。仿古涂装力求自然、明暗层次分明、颜色过渡平和，不可出现多 色调的“花脸”。 1.3用材标准 木制材料类： （1）死节、油心、树皮在任何部位都不允许有。死节判定标准：两面可见的黑色节疤，以及可用手抠掉的节疤都称为死节。 （2）受力部位（如桌脚、椅脚、楼梯踏板、床脚）绝不允许有死节、活节、也不可接受。 （3）连接部位（如上木牙榫、打孔、安装预埋螺母等部位）绝不允许有任何节疤。 （4）色差不可明显，检验时应将产品排列开来进行颜色对比。颜色以色板为标准。 （5）木材含水率须在16%以下。 为节约珍贵木材用量，家具制造广泛采用木皮（木材切片）饰面工艺。
如何做好人造石英石板材 石英石是由90% 以上的石英石填料加百分之几的树脂及辅料在真空振动加压成型，由于石英石在生产配方中含量较高，所以叫做人造石英石。 石英石首先是由意大利百里通研制生产，百利通石英石生产设备, 一条生产线的投资 1.7 亿元人民币，韩华出于市场考虑与百利通签署的额外的协议——在2010 年前，百利通的设备不允许卖到中国。前几年国内有部分厂家通过模仿，改良自主研发设备。生产石英石板材，由于设备运行不稳定，设备维修率高，生产的板材合格率不高，主要有针孔、杂质、纸皮凹陷、色差、变形等质量缺陷。通过这两年来技术不断的完善，现已解决了板材质量问题。而人造石英石产品也得到了广大消费者的认可。但是，目前行业中还有大部分人没有掌握好关键技术，生产出板材不合格，树脂含量高，板材有气孔，要通过修补表面来处理。是必会影响石英石品质，给客户留下不好的影响，导致石英石行业健康发展。 要想做好人造石英石，以下四点是关键。 一、设备的选型 现石英石定厚抛光设备技术已成熟。压机是生产石英石关键设备，而有些设备制造厂家误认为偏激力越大越好，压机配备振动电机不合理，导致大马拉小车，使设备运行不稳定，维修故障率较高。而有些制造厂家为了降低设备维修率改用多台小型振动电机。虽然设备维修率低了，但是，板材生产树脂含量偏高。多色板造成渗色现象。因振动电机过多，不同步，导致偏激力一部分内消耗。所以一台好的压机要具备以下几个特点。〈一〉设备运行稳定，维修率低；〈二〉真空密封性好；〈三〉配方中树脂含量低；〈四〉操作方便，维修方便。 二、原辅材料的把关 巧妇难为无米之炊，在进原材料之前，尽量找信用度比较好的供应商，树脂、石英砂粉、玻璃、色浆、固化剂、偶联剂是我们生产石英石常用的原辅材料。 〈一〉. 树脂. 1.全名:不饱和聚脂树脂 2.聚合物固含量＞65% 3.树脂黏度850?1200Mpa.s（根据温度调整树脂黏度）
木质家具检验标准 1．家具各部位表面颜色不能有色差，配件要求搭配协调,与色板保持一致2．表面不能粗糙及存在汚跡，油跡或杂质 3．表面批锋，刮花，裂纹，缺口，凹凸痕4产品表面油漆及保护膜的附着力、耐腐性、耐磨性满足相关要求 5 皮肤及衣服能接触到部位必须做到光滑，不能有碎片、毛刺及钉类等突出物， 保持良好的触摸感。 6．车枳、雕花零部件的花型立体感明显，铲底平滑，过渡顺畅，无明显刀痕及多余木丝 7．各种表面材料涂装处理后，其质感、色面调、透明度、光泽度、仿古破坏及木纹等的表现效果要统一、协调。不能有明显的人工造作的痕迹。颜色过渡平和，不可出现多色调现象 8固定性结合处必须用可靠方式进行结合（结合方式如：胶接合、榫槽接合、钉接合（“U”钉、枪钉、“S”钉等）、木螺丝接合，不能出现松脱及摇摆及错位现象密封性 9材料拼接处不能出现裂缝，拼接部位要接合紧密，同时要克服木材的伸缩性影响。可采取以下措施：连接部位增开通直工艺槽，分“V”、“U”型二种。 10产品有些部位需遮光、防尘处理。柜子的门必须装遮光条；柜类家具底层、中层装防尘板，确保门内或抽屉清洁、干净。 11完全性和稳定性当把两个柜门打开90度后，用手向前轻拉，柜体不能自动向前倾翻；书柜门的玻璃要经磨边外理；穿衣镜和梳妆台要安装后 背板，并用压条把玻璃镜面固定，不能有松脱及摇晃
12检验床侧板的位置与床头、床尾的连接是否顺畅：.摇晃床头、床尾（全程应自已控制好力度），然后检验有无松动、缝隙，挂钩（螺杆）有无变形。13．柜子产品的检验：.抽屉、门的缝隙（公司标准是±2mm）。开关灵活。14除特殊工艺外可视部位无死结，无三厘米以上裂痕 15、整体外形左右对称各部之间连接协调
市政道路工程施工与质量验收规范 1 总则 1.0.1 为加强城镇道路施工技术管理，规范施工要求，统一施工质量检验及验收标准， 提高工程质量，制定本规范。 1.0.2 本规范适用于城镇新建、改建、扩建的道路及广场、停车场等工程和大、中型维 修工程的施工和质量检验、验收。 1.0.3 原材料、半成品或成品的质量标准，凡本规范有规定者，应按照执行；无规定者， 应按国家现行的有关标准执行。 1.0.4 城镇道路工程施工过程中除应执行本规范外，尚应符合国家现行有关标准的规定。 2 术语、符号及代号 2.1 术语 2.0.1 工程施工质量 constructional quality of engineering 反映城镇道路工程满足相关标准规定或合同约定的要求，包括其在安全、质量、使用功能、耐久性能、环境保护等方面所有明显和隐含能力的特性总和。 2.0.2 工程验收 constructional acceptance 城镇道路工程项目在施工单位自行质量检查评定的基础上，参与建设活动的有关单位共同对分项、分部、单位工程的质量进行抽样复检，根据相关标准以书面形式对工程质量达到合格与否做出确认。 2.0.3 水泥混凝土面层 cement concrete surface course 用水泥混凝土铺筑的道路面层。 2.0.4 沥青面层 bituminous surface course 用沥青作结合料铺筑道路面层的统称。 2.0.5 沥青混合料面层 bituminos mixed surface course 用沥青结合料与不同矿料拌制的特粗粒式、粗粒式、中粒式、细粒式、砂粒式沥青混合料铺筑面层的总称。 2.0.6 主控项目 dominant item 城镇道路工程中的对质量、安全、卫生、环境保护和公众利益起决定性作用的检验项目。 2.0.7 一般项目 general item 除主控项目以外的检验项目。 2.0.8 抽样检验 sampling inspection 按照规定的抽样方案，从进场的材料、构配件、设备或城镇道路工程检验项目中抽取一定数量的样本所进行的检验。 2.2 符号及代号 本规范各种符号代号以及意义相见表2.2。 表2.2 符号及代号 符号或代号意义 A 道路石油沥青 PC 喷洒型阳离子乳化沥青 BC 拌和型阳离子乳化沥青 PA 喷洒型阴离子乳化沥青 BA 拌和型阳离子乳化沥青
木制家具检测标准
家俱验货程序 为了更好的控制我们的品质,使品质问题能够提前发现,我们将从白身——涂装——包装全面的品质进行控制。特对验货程序作新的调整。具体操作方法如下： 一．了解产品： 1．QC被分派到工厂后，首先须了解本公司的产品，掌握以下状况： (1)新产品须先核对样品的有关记录。 (2)老产品应参照以前的验货标准，警惕重大的错误，不许重犯。 2．按订单数量上的产品与工厂先行沟通，提示品质重点。 二．追踪工厂出货进度及验货时间。 三．线上检验：针对半成品先行检验。 白身部分： 1. QC在先了解产品的外观，结构及功能后，应对照LEAD SHEET检验生产中的产品的材质、水份、材料规格、组立结构、使用的胶水、五金配件等。 2.当工厂的白身完成后，QC应马上与工厂的相关人员试组，要求工厂将产品的各配件全部按要求组立，QC应检验产品的结构： (1)房间组： A.床组检验是: a.测量床内径： 美式皇帝床（东岸）：76〞×80〞； 美式皇后床：60〞×80〞； 美式皇帝床（西岸）也叫加州（加里福利亚州）大床：72〞×84〞。 b.检验床侧板的位置与床头、床尾的连接是否顺畅。 c.摇晃床头、床尾（QC应自已控制好力度），然后检验有无松动、缝隙，挂钩（螺杆）有无变形。 B．柜子产品的检验： a.抽屉、门的缝隙（公司标准是±2mm）。开关灵活。 b.搁板的孔位。（要保证插销扣能轻松地插入每个孔，孔位的高度误差不能超过2mm，但必须保证搁板平整。） c.组立的强度：用手握住面板将产品直接提起；（若力不够，可请工厂员工帮忙）。将抽屉拉出后往下按；对自已认为存在安全隐患的地方进行加压测试（如用手掰抽头板）。(2)餐厅组： A．餐桌的检验是： a.组立脚的过程中检验孔位，掌握孔位的偏差程度及组立五金的长度。
2K城镇道路工程质量检查与检验 71无机结合料稳定基层施工质量检查与验收 一、石灰稳定土基层 （一）材料 （1）宜采用塑性指数10~15的粉质黏土、黏土，土中的有机物含量宜小于10%。（2）宜用1~3及的新石灰，其技术指标应符合规范要求；磨细生石灰，可不经消解直接使用，块灰应在用前2~3D完成消解，未能消解的生石灰应筛除，消解石灰的粒径不得大于10mm。 （3）宜使用饮用水或不含油类等杂质清洁重型水(pH值为6~8），水质应符合《混凝土用水标准》规定。 （二）拌合运输 （1）石灰土配合比设计应准确，通过配合比确定石灰最佳含量和石灰土的最佳含水量，大道设计要求的7D无侧限抗压强度的要求。 （2）应严格配合比拌合，并根据眼材料的含水量变化及时调整拌合用水量。（3）宜采用集中拌合，拌合应均匀，石灰土应过筛。运输时，应采取遮盖封闭措施方昂之水分损失。 （三）施工 （1）控制虚铺厚度，确保基层厚度和高程，其路拱横坡应与路面一致。 （2）碾压时压实厚度与碾压机具相适应，含水量在最佳含水量的±2%范围内，应满足压实度的要求。 （3）严禁用薄层贴补的办法找平。 （4）石灰土应湿养，直至上层结构施工为止。养护期应封闭交通。 二、水泥稳定土基层 （一）、材料 （1）应采用初凝时间3h以上和终凝时间6h以上的42.5及普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥。水泥应有出厂合格证与生产日期，复验合格方可使用。储存期超过3个月或受潮，应进行性能试验，合格后可使用。（2）宜选用粗粒土、中粒土；土的均匀系数不应小于5，宜大于10，塑性指数易为10~17。 （3）粒料可选用级配碎石、砂砾、未筛分碎石、碎石土、砾石和煤矸石、粒状矿渣材料；用作基层时，粒径最大粒径不宜超过37.5mm；用作底基层粒料最大粒径；城镇快速路、主干路不得超过37.5mm；次干路及以下道路的不得超过53mm，各种粒料，应按其自然级配状况，经人工调整使其符合规范要求。碎石、砾石和煤矸石等的压碎值：城镇快速路、主干路基层与底基层不得大于30%；其他道路基层不得大于30%，底基层不得大于35%。 （4）集料中有机质含量不得超过2%；硫酸盐含量不得超过0.25%。 （1）水的要求砼石灰稳定土基层。（即：使用饮用水或不含油类等杂志的清洁重型水，水质应符合《混凝土用水标准》） （5） （二）拌合运输 （1）水泥稳定土的配合比要符合设计要求与规范规定。 （2）集料应该筛，级配符合设计要；混合料配合比符合要求，计量准确、含水量符合施工要求且拌合均匀。 （3）运输时，应采取遮盖封闭措施防止水分损失和遗撒。
1 石英石生产工艺流程 一：原料 1、配料：按所需生产的花色品种，把准备好的各种原材料（石英砂、树脂、偶合剂、固化剂、玻璃（白玻、镜玻）、色粉、钛白粉）按配方比例调配。 2、搅拌：先把按比例调配好的树脂、偶合剂、固化剂和色料混在专用的搅拌桶内进行2分钟的搅拌。同时将称好的石英砂、少量玻璃倒进自动搅伴机内，再加进搅拌好的树脂、固化剂和色料，进行搅伴钧匀，约用时7分钟。 3、铺模底纸：在准备好的模具底部铺垫一层相同规格的牛皮纸，作用是为了固化之后石英石与模具之间容易脱离。我们目前最大规格的模板规格是长3.5米乘宽1.5米，模板四边内侧还要放上4条生胶条，生胶条的高度要比模具板高出5MM。铺一块板3人操作约使用2分钟左右时间。 4、布料：将分配好的原料人工平均分布在模板上，使其尽量平整，板面基本平整之后，再在上面盖上一层牛皮纸之后再垫上一层胶皮，作用是避免压机的压头把板材吸起来。一件长3.5米宽1.5米，一块3050*1500*12的大板，需约250公斤的原料，如果3个人操作布料约使用4~5分钟时间。二：成型 5、压制：布料完成之后经自动生产线输送到压机之内，进行120秒左右抽真空操作，完成之后再进行二次加压抽真空，二次加压时间一般25秒左右。然后再进行震动加压，震动加压时间约200秒左右。当然，抽真空和加压的时间也会因板材的规格、厚度不同而有所不同。（1号生产线使用的压机是佛山卓迪机械集团公司产品，最大可以压制3.5米乘1.5米规格的大板。
2 6、热固化：经过抽完真空加压之后的石英石，由自动生产线传送到热固化架内，进行加热固化，固化时间一般要用40~60分钟，固化的温度在80~110度左右，1号生产线同时最多可以热固化板材16片。 7、脱模：按规定时间、温度进行热固化之后，经自动生产线传送至脱模机上进行脱模。 三：抛光、切割 8、上机：自然冷却后的石英石毛坯板，经轨道输送到抛光车间后，经车间行吊吊到翻板机上，再由翻板机把大板摆到刮平线上。1、2号刮平线使用的都是科利得公司生产的旋风式刮平机，每分钟板材推进速度最快可以达到1.5米，共有10组刮平头，每组6个马达，可以同时使用60把刮平金刚刀。 9、正刮：将上了刮平线的石英石进行单面刮平，我们俗称“正刮”，刮平一片大板的时间也要大概约13~15分钟时间。 10、反刮：正刮完成后的石英石经z由自动生产线上的大板翻转机反转后，进行底部刮平。 11、正面抛：将两面已刮平的石英石大板由自动生产线输送到抛光线内，使用由粗至细的抛光头进行正面抛光，抛光一片大板约使用13~15分钟时间。（1号用的抛光线也是科利得公司产品，总共有16 组抛光头）。 12、反面抛：正面抛光完成后经自动生产线上的自动翻转机反转后再传送到2号抛光线内，再进行13~15分钟左右的反面抛光。 13、分级：石英石抛光工序完成后，经自动生产线输送到人工分等级的位置，由人工目测进行分级，我们公司目前的产品主要分为A级板（优等板）、
实木家具质量检验标准 ◆硬木家具★以紫檀、黄花梨、鸡翅木、酸枝木为主红木家具就是最典型的硬木家具。 ★生产工艺尽管不可避免的用到胶水含甲醛、木器漆和其它化学填补剂但是整个生产过程是环保的、严格的甲醛含量不会高于1.5毫克/100克。 ★表面饰材采用的是优质特硬木器漆苯和甲苯的含量都严格控制在国家强制标准类。家具主要污染指标为甲醛、笨、甲苯但含量极小购买这种家具时不用担心它的环保问题。 ★真正的硬木家具产品是没有任何味道的更不可能有松香味。 ★名贵的硬木木家具使用木材生产周期非常长一般生产周期50、60年有的甚至100年多为原始森林一般来说名贵的硬木多数来源于东南亚热带雨林地区一部分来源于寒温带地区上百年一旦砍伐不可修复所以硬木家具价格昂贵。 ★国内由于仿明清红木家具的大量兴起使得国内作为红木家具用材的名贵硬木几乎砍伐殆尽国内现有的由于生长期长而树的直径太小不能作为家具用材★硬杂木替代的红木家具在运输、使用的过程中由于受温差、湿度的影响很容易出现木材开裂、榫头松动、油漆脱落等质量问题从而得不偿失。 ◆软木家具★以松木为主生长地在寒带或亚寒带地区产量很小也很名贵要能够成材至少也要50年以上的生产周期价格也不会便宜。 ★多数打作进口旗号的家具其实使用的是中国东北红松10001500元/立方米并不贵与中纤板价格相当★松木家具密度较大所以沉重纹路细而且紧密不容易变形所以不会大面积采用碎板拼接技术。很多假冒北欧松木的家具其书台面板和衣柜门板都是用30CM×10CM或者60CM×10CM甚至更小的小块松木一块块拼接起来的为了防止松动和变形还会有锯齿形状的花纹痕迹但是如果生产厂家在松木家具表面加盖一层24MM厚的松木集成木皮你就不能发现它里面的材料问题了所以看不见锯齿花纹痕迹的松木家具质量有可能更差相当于建材市场上常见的木工板质量。 ★与硬木家具一样软木家具的生产工艺也必不可避免的用到强力木胶含甲醛、木器漆和其它化学填补剂但是整个生产过程是环保的、严格的甲醛含量不会高于10毫克/100克。但如果为了提高材料利用率大面积采用碎板拼接技术家具甲醛含量就会成倍增长。值得一提的是软木家具表面喷涂的是NC硝基油漆这是一种软质油漆软漆甲醛含量高他的环保程度远远低于硬质油漆。 ★国产软木家具一般通称为松木家具科学的称呼叫做集成材家具生产工艺是最简单的但家具质量问题是最多的。从现代意义上讲其实软木家具也是板式家具的另外一种形式它使用的是集成材需要将木材切成小块再反复的拼接板式家具是将木材粉碎后再成型主要材质有榉木、樟木、松木和杉木。集成材产地一般在热带、亚热带、温带地区生产周期在1020年之间。集成材是由除去木材缺陷节子树脂腐朽等的短小方木或木材的切削余料指接成一定长度后比如30CM×10CM或者60CM×10CM其长度、宽度、厚度根据材料而定国家没有明确规范最薄的只有23MM厚板材加工方法接近三合板和木工板再横向拼宽或拼厚胶合而成的一种材料这个过程必然要大量用到强力木胶含甲醛木胶强度越高甲醛含量越高家具的物理性能越好。因其未改变木材本身的结构特性仍是一种天然木材不仅具有天然木材的质感且外表美观材质均匀还克服了天然木材易翘曲变形开裂的缺陷松木等天然软木因为成材期短木质疏松不能直接用来做家具其物理性质优于天然木材是一种不可替代的新型板材。更重要的是充分利用了工厂加工剩
中华人民共和国木制家具标准
1 主题内容与适用范围 本标准规定了木家具的技术要求和实验方法。 本标准适用于木家具及其它家具的木制件。 2 引用标准 GB/T 3326 桌、椅、凳类主要尺寸 GB/T 3327 柜类主要尺寸 GB/T 3328 床类主要尺寸 GB4893.1～4893.9 家具表面漆膜测定法 GB/T10357.1～10357.6 家具力学性能测试 ZB Y80 002 家具表面软质覆面材料剥离强度的测定 ZB Y80 003 家具表面硬质覆面材料剥离强度的测定 3 术语 3.1 翘曲度 翘曲度是指产品（部件）表面上的整体平整程度。 3.2 平整度 平整度是指产品（部件）表面在0～150MM范围内的局部的平整程度。 3.3 邻边垂直度 邻边垂直度是指产品（部件）外形为矩形时的不矩程度。 3.4 位差度 位差度是指产品中门与框架、门与门、门与抽屉、抽屉与框架、抽屉与抽屉相邻两表面间的距离。 3.5 外表 外表是指产品外部的涂饰或作其它表面处理之处。 3.6 内表 内表是指产品玻璃门内或其他空格（如搁板等）内的涂饰或作其他表面处理之处。 3.7 内部 内部是指产品门内或抽屉内的可见表面。 3.8 隐蔽处 隐蔽处是指产品内外在一般使用中不易见之处。 4 技术要求 4.1 主要尺寸和尺寸公差 4.1.1 桌、椅、凳类主要尺寸应符合GB 3326规定。 4.1.2 柜类主要尺寸应符合GB 3327规定。 4.1.3 床类主要尺寸应符合GB 3328规定。 4.1.4 产品外形宽、深、高尺寸的极限偏差为±5MM，配套或组合产品的极限偏差应同取正值或负值。 4.2 形状和位置公差 形状和位置公差见表1。
★市政工程质量验收规范_共10篇 范文一：新版市政工程施工与质量验收规范表格附件：XXX检验批施工质量验收记录（n） 工程名称施工单位总包项目经理施工执行标准名称及编号验收项目及要求1主控项目23456789一般10项11目121314施工单位检验意见分包项目经理分项名称分包单位专业工长（施工员）施工班组长检验批工程量监理（建设）单位验收意见验收部位项目 允许偏差 合格率% 施工单位检验结果项目质量检查员：年月日 监理（建设）单位验收结论 专业监理工程师：（建设单位项目专业技术负责人）： 年 月 日 1 （UserFiles200901sG1H.doc 63档(.63da.)提供索引并缓存，与页面无关 .gongwenshizhenggongchengzhiliang_4615 .
市政工程质量验收规范试题1 2013年市政公用工程相关标准规范习题 一、单项选择题 1、施工前，应由建设单位组织设计、施工、监理等单位对设计文件进行交底和会审。由施工单位完成的深化设计文件应经（）认可。 A、原设计单位 B、设计单位 C、建设单位 D、监理单位 2、混凝土结构施工中采用的新技术、新工艺、新材料、新设备，应按有关规定进行评审、备案。施工前应对新的或首次采用的施工工艺进行评价，制订专门的施工方案，并经（）核准。 A、设计单位 B、设计单位 C、建设单位 D、监理单位 3、在混凝土结构施工过程中，对隐蔽工程应进行验收，对重要工序和关键部位应加强质量检查或进行测试，并应作出详细
记录，同时宜留存（）。 A、图像资料 B、交底资料 C、签证资料 D、验收资料 4、振动棒振捣混凝土应按分层浇筑厚度分别进行振捣，振动棒的前端应插入前一层混凝土中，插入深度不应小于（）mm； A、20 B40 C、50 D、30 5、当日平均气温达到（）℃及以上时，应按高温施工要求采取措施。 A、20 B25 C、15 D、30 6、当工程所处环境温度低于（）°C 时，不宜进行预应力筋张拉。 A、-10 B-5 C、-15 D、0 7、人机配合土方作业，必须设（）。机城作业时，配合作人员严禁处在机械作业和走行 范围内。配合人员在机械走行范围内作业时，机械必须停止作业。 A、专人指挥

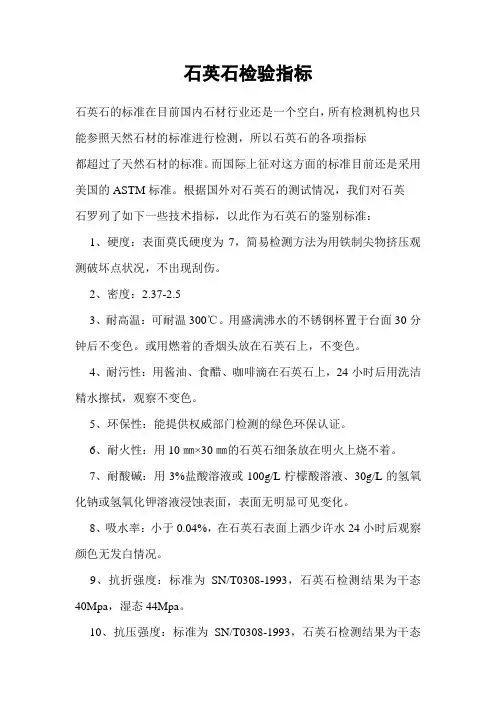

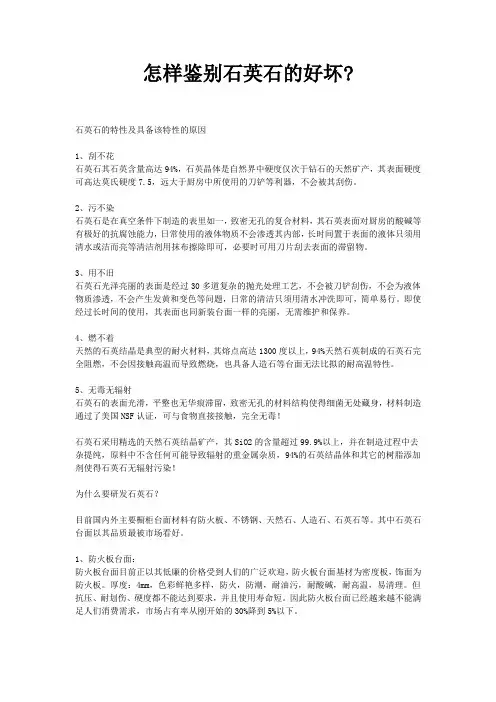

石英石板材的优缺点全面解析 石英石台面主要成分是石英砂，闪光的是添加的碎玻璃。石英石的优点是耐磨不怕刮划，耐热好可大面积铺地贴墙，做各种厨卫台面，经久耐用。 1、刮不花 石英石其石英含量高达94%，石英晶体是自然界中硬度仅次于钻石的天然矿产，其表面硬度可高达莫氏硬度7.5，远大于厨房中所使用的刀铲等利器，不会被其刮伤。 2、污不染 石英石是在真空条件下制造的表里如一、致密无孔的复合材料，其石英表面对厨房的酸碱等有极好的抗腐蚀能力，日常使用的液体物质不会渗透其内部，长时间置于表面的液体只需用清水或洁而亮等清洁剂用抹布擦除即可，必要时可用刀片刮去表面的滞留物。 3、用不旧 石英石光泽亮丽的表面是经过30多道复杂的抛光处理工艺，不会被刀铲刮伤，不会为液体物质渗透，不会产生发黄和变色等问题，日常的清洁只需用清水冲洗即可，简单易行。即使经过长时间的使用，其表面也同新装台面一样的亮丽，无需维护和保养。 4、燃不着 天然的石英结晶是典型的耐火材料，其熔点高达1300度以上，94%天然石英制成的石英石完全阻燃，不会因接触高温而导致燃烧，也具备人造石等台面无法比拟的耐高温特性。 5、无毒无辐射 石英石的表面光滑，平整也无划痕滞留，致密无孔的材料结构使得细菌无处藏身，可与食物直接接触，安全无毒。优质的石英石采用精选的天然石英结晶矿产，其SiO2的含量超过99.9%以上，并在制造过程中去杂提纯，原料中不含任何可能导致辐射的重金属杂质，94%的石英结晶体和其它的树脂添加剂使得石英石没有辐射污染的危险。 当然，石英石也不是完美的，它仍存在着缺点。由于石英石台面，硬度太强，不易加工，如果出现需要拼接的地方，拼缝没有办法完全避免。同时一些要做的造型也没有办法达到完美的效果。而且在接缝的地方能够看出来，另外就是国内的石英石厂家发展参差不齐，有的质量好，有的厂家质量不好，顾客对石英石的质量鉴别还不成熟，容易买到质量差的石英石，市场价位也比一般的人造石高。 （注：素材和资料部分来自网络，供参考。请预览后才下载，期待你的好评与关注！）
木制家具检测标准 家俱验货程序 为了更好的控制我们的品质,使品质问题能够提前发现,我们将从白身——涂装——包装全面的品质进行控制。特对验货程序作新的调整。具体操作方法如下： 一．了解产品： 1．QC被分派到工厂后，首先须了解本公司的产品，掌握以下状况：
(1)新产品须先核对样品的有关记录。 (2)老产品应参照以前的验货标准，警惕重大的错误，不许重犯。 2．按订单数量上的产品与工厂先行沟通，提示品质重点。 二．追踪工厂出货进度及验货时间。 三．线上检验：针对半成品先行检验。 白身部分： 1. QC在先了解产品的外观，结构及功能后，应对照LEAD SHEET检验生产中的产品的材质、水份、材料规格、组立结构、使用的胶水、五金配件等。 2.当工厂的白身完成后，QC应马上与工厂的相关人员试组，要求工厂将产品的各配件全部按要求组立，QC应检验产品的结构： (1)房间组： A.床组检验是: a.测量床内径： b.检验床侧板的位置与床头、床尾的连接是否顺畅。 c.摇晃床头、床尾（QC应自已控制好力度），然后检验有无松动、缝隙，挂钩（螺杆）有无变形。B．柜子产品的检验： a.抽屉、门的缝隙（公司标准是±2mm）。开关灵活。 b.搁板的孔位。（要保证插销扣能轻松地插入每个孔，孔位的高度误差不能超过2mm，但必须保证搁板平整。） c.组立的强度：用手握住面板将产品直接提起；（若力不够，可请工厂员工帮忙）。将抽屉拉出后往下按；对自已认为存在安全隐患的地方进行加压测试（如用手掰抽头板）。 (2)餐厅组： A．餐桌的检验： a.组立脚的过程中检验孔位，掌握孔位的偏差程度及组立五金的长度。 b.测量产品的外观尺寸。 c.测试餐桌的强度：在平地上用手握住短立水将餐桌前后晃动（力度要适中），检验三角木有无松动、爆裂等；然后用手按压中板处，检验餐桌滑轨的强度，经过按压餐桌不能下垂。 B．餐椅： a.检验孔位与五金的搭配是否正确。 b.组立是否容易。 c.产品的外观尺寸。 d.测试水平性，不能有“三只脚”。 e.测试结构强度：跪在座框上，用手扶住靠背用力地摇晃（或者将餐椅反放在平地上，然后用脚踩在后横档处，用自身体重往下压）检验三角木有无松动、爆裂，五金有无松动等。 C．碗碟柜（服务桌）：检验的方法同房间组的柜子，另外注意： a.门玻的安装，必须留有2mm的间隙，压条（玻璃夹扣）不能有松动。 b.层玻放置平稳，须留有2mm的间隙。 c.灯具的孔位要居中。 (3)茶几组： a.检验面板的拼花是否符合要求。 b.检验孔位与五金的搭配是否正确。 c.组立是否容易。 d.产品的外观尺寸。 e.测试水平性。 f.测试结构强度：在平地上将组立好的产品水平推拉(或左右拖动)，检验三角木有无松动、爆裂等。 涂装部分: 1. 检验产品白身的不良,如砂光不良、胶印等。特别注意在白身过程当中所发现的不良工厂是否完
市政道路工程施工与质量验收规范 1总则 1.0.1 为加强城镇道路施工技术管理，规范施工要求，统一施工质量检验及验收标准，提高工程质量，制定本规范。 1.0.2 本规范适用于城镇新建、改建、扩建的道路及广场、停车场等工程和大、中型维修工程的施工和质量检验、验收。 1.0.3 原材料、半成品或成品的质量标准，凡本规范有规定者，应按照执行；无规定者，应按国家现行的有关标准执行。 1.0.4 城镇道路工程施工过程中除应执行本规范外，尚应符合国家现行有关标准的规定。 2 术语、符号及代号 2.1 术语 2.0.1 工程施工质量constructional quality of engineering 反映城镇道路工程满足相关标准规定或合同约定的要求，包括其在安全、质量、使用功能、耐久性能、环境保护等方面所有明显和隐含能力的特性总和。 2.0.2 工程验收constructional acceptance 城镇道路工程项目在施工单位自行质量检查评定的基础上，参与建设活动的有关单位共同对分项、分部、单位工程的质量进行抽样复检，根据相关
标准以书面形式对工程质量达到合格与否做出确认。 2.0.3 水泥混凝土面层cement concrete surface course 用水泥混凝土铺筑的道路面层。 2.0.4 沥青面层bituminous surface course 用沥青作结合料铺筑道路面层的统称。 2.0.5 沥青混合料面层bituminos mixed surface course 用沥青结合料与不同矿料拌制的特粗粒式、粗粒式、中粒式、细粒式、砂粒式沥青混合料铺筑面层的总称。 2.0.6 主控项目dominant item 城镇道路工程中的对质量、安全、卫生、环境保护和公众利益起决定性作用的检验项目。 2.0.7 一般项目general item 除主控项目以外的检验项目。 2.0.8 抽样检验sampling inspection 按照规定的抽样方案，从进场的材料、构配件、设备或城镇道路工程检验项目中抽取一定数量的样本所进行的检验。 2.2 符号及代号 本规范各种符号代号以及意义相见表2.2。 表2.2 符号及代号
一、气孔 现象：板材表面出现数量不一、大小不同的圆孔。 原因分析：板材压制时压机内的真空度达不到-0.098Mpa的要求，料中的空气没有排出去。真空度达不到要求有以下几方面的原因： 1.真空泵不够力，无法抽真空至-0.098Mpa。 2.压机漏气。压机各管道连接、接口、密封处漏气。 3.抽真空未到-0.098Mpa就开始震动压板，主要是未压实的返压板。 解决措施：1.检查压机是否漏气：关闭放气阀门，抽真空至-0.098Mpa，关闭压机与真空泵之间连接管道的阀门，观察真空表指针是否往回走。如指针往回走说明压机漏气，通知机修。如指针不动说明压机不漏气，检查其他可能的原因。 2. 用麦氏真空计检查压机内真空度能否达到-0.098Mpa，若达不到-0.098Mpa说明压机漏气或真空泵不够力，先排查压机是否漏气。若压机不漏气，通知机修检查真空泵。 3.未压实需返压的板材一定要抽真空至-0.098Mpa后再压板，否则极易产生气孔。 二、砂孔 现象：板材表面出现数量不一、大小不同、规则不同的孔洞。 原因分析：1.板材未压实。 2.板材快固（在压板过程中固化）。 解决措施：1.未压实的板材一定要返压。 2.色浆员掌握蓝水、白水的用量，温度高时减少白水用量。 三、杂色 现象：1.料与铁摩擦产生的黑色。2.镜玻脱色产生的杂色。 原因分析：1.搅拌桨漏铁，或下料口出漏铁，造成料与铁摩擦产生黑色。 2.压机振动力不均匀，造成板材局部部位镜玻脱色产生杂色。
3.环境中的杂物进入板材中造成杂色。 解决措施：1.生产板材（尤其是细颗粒纯白板）时，仔细检查搅拌机下料口和搅拌桨是否漏铁。如有漏铁，立即解决。 2.生产镜玻板材（黑色除外）时用白底镜玻。 3.清扫生产场所周围的卫生。 四、掉料 现象：板材抛光后板面出现坑洞，且坑洞是因为料未固化造成的。 原因分析：1.料中有干粉。 2.板材在抛光时翻面，背面做正面用，背面因撕纸皮时被带掉的料形成坑洞造成掉料。 解决措施：1.搅拌过程中要吹掉搅拌桨上的干粉，放料时要吹掉门和下料口的干粉。 2.杜绝板材因垫纸痕、杂色等问题造成翻面抛光；压板后与板面180°撕纸皮，使纸皮上尽量不带料起来。 五、垫纸痕 现象：1.牛皮纸镶嵌在板材内。2.牛皮纸鼓起，板面抛光时是凹坑。 原因分析：1.板材在未固化前模具之间或模具与铁架之间撞击造成料拱起。 2.牛皮纸没有铺好。 3.压机振动力不均匀，压头、底板、模具三者不规律的抖动。 解决措施：1.板材出压机后，不能猛推猛撞。 2.铺牛皮纸时一定要铺平整，如纸皮铺平后还会皱，可在模具上粘贴双面胶来固定牛皮纸。 3.调整压机各项参数使压机震动达到同步。 六、粉团 现象：板面上面出现大小不同、只有粉没有颗粒的料团。 原因分析：1.搅拌桨搅不到边，搅拌机边上有料没有搅拌到。
御典红木家具质量检验规范 文件编号：YD13-09-003 版本：1.0 编订日期：2013-09-20 修订日期： 编写：宋雪峰 审核： 核准： 福建御典红木家具有限公司 受文部门：总经理室销售部设计部门质量科制造科
文件编号：YD13-07-001 版本：1.0 修订记录 版别页次依据文件编号修改日期修改内容
御典红木家具有限公司 文件编号：YD13-07-001 版本：1.0 成品检验规范 页次：3 OF 6 目的： 1确保本公司所有产品在出货时都能达到一定的品质标准且符合客户的要求。 2：适用于本公司各类红木家具的成品检验作业。 适用范围：生产部，品质部进行作业检验。 定义： 2 致命缺点（CR）：根据经验及判断表明此类缺陷可能导致产品在使用时有危害使用者安全或最终产品主要功能丧失的缺陷。 3 主要缺点（MA）：可能影响产品功能或使产品组装作业造成困难，最终产品主要功能降低的缺陷。 4 次要缺点（MI）：不会降低产品功能仅外观上有瑕疵之缺陷。 检验项目： CR MA MI 检验项目缺陷名称判定标准检验方式ˇ 一． 用料检验1． 木 材 要 求 木材用错产品用材应与定单中要求一致目视干燥处理不到 位 含水率8%~16% 仪器 ˇ正面存在白皮面板无白皮 目视 ˇ色差木纹不一 致 色差木纹一致。目视 ˇ破相正面无破相内部内部表裂1cm以 下 目测 ˇ2. 五 金 要 求 规格五金配件 要求不一至 形状·材料·颜色要求与发货单一 致 目测 ˇ五金配件外表 破相 无生锈，无电镀不良，无锋利边缘， 无凹坑麻点，无变形、碰伤。 目测 ˇ 二． 外观检验1. 木 工 要 求 榫卯结合缝隙 过大 榫卯结合应严密、牢固，最大缝隙应≤ 0.2mm，不应有松动、断榫、裂缝。 仪器塞 规 ˇ 装板（如门框与 门板）离缝 装板（如门框与门板）不应有离缝和明 显松动 目测ˇ 棱边崩缺、破 裂、损伤 精加工应精致细腻，无明显加工缺 陷。 目测 ˇ 五金配件安装 不到位 五金配件安装应齐全、位置准确、 牢固、平整，安装不得有少件，不 允许松动，漏钉、透钉。 目测ˇ 雕刻图像不清 晰完整 雕刻件应图形完整、清晰，过度圆 滑、层次分明，对称部位应对称， 铲底平整、光洁，无崩缺、刀痕。 目视
江苏炜赋集团公司富豪家具分公司 文件编号：FH-W 01 二OO二年九月
目录 第一章产品加工要求（除涂装）………………………第二章涂装加工要求……………………………………第三章产品结构标准……………………………………第四章产品品质及检验标准……………………………
制订、变更及执行程序 一、目的：针对本公司及外协产品制订本加工要求及品质标准， 指导生产和测量、检查、监控。 二、执行范围：本公司及外协所有的产品加工。包含所有产品的 产品设计、生产制造以及品质检验的全过程。外协加工单位（组织）的生产制造、品质检验也按此标准执行。 三、制订、变更程序 1、本《产品加工要求及品质标准》由生产技术部、品 质管理部联合制订。 2、涉及到运作过程中的变更、修改和充实，必须由班 组逐级上报经审核后阶段性修改变更和充实，审核者为生产技术部和品质管理部。 3、变更后的标准应有变更记录，并送达各有关部门。 四、执行程序 本《产品加工要求及品质标准》由生技部、品管部共同制订后报总经理室审批执行。
第一章产品加工要求 一、原木加工及干燥要求 1、原木应小头进锯，锯解板材厚度公差为+1MM~-0.5MM； 2、排板隔条厚度要求均匀，容许厚度误差为1MM；两端隔条距板端100MM； 3、隔条在材堆中放置间隔合理，上下保持垂直，垂直度公差5MM； 4、木材干燥应无内裂，无明显端裂、无过度弯曲、翘曲，含水率均匀； 5、木材出窑含水率为6-8%。 二、配料加工要求 1、实木面框拼接料宽度≤80MM，长度超过1米的拉档和玻璃门框不允许使用独根材料； 2、拼板应无明显色差，无明显胶线； 3、刨光后无跳痕、无焦黑痕、无蓝斑、无横茬；平整光滑； 4、板材厚度公差+0.2MM，不得有大头小身； 5、有虫孔的木料不可使用； 6、面框配料加工厚度尺寸+0.5~+0.2MM；组框后需铣型边的面框料宽度尺寸放3MM加工余量，面框深度尺寸+0.5~0.2MM； 7、人造板封边的配料厚度尺寸为人造板厚度尺寸+0.6~0.2MM； 8、直边牙板厚度、宽度尺寸为+0.4MM，曲边牙板宽度放2MM 加工余量，与脚耳相配的牙板宽度为+0.2MM； 9、需铣型、仿型、车型无方身的脚配料放3MM加工余量； 10、零件必须方、正、平、直； 11、显木纹油漆产品胶拼部件颜色必须相近，木纹必须对称； 12、显木纹油漆产品所有零件不许有明显木材缺陷，外表部件无腐朽、变色、死节、开裂、过大黑线等缺陷，内部零件可允许存在不影响外观的轻微缺陷，但必须修补合格后下发；
市政道路工程施工与质量验收规 1 总则 1.0.1 为加强城镇道路施工技术管理，规施工要求，统一施工质量检验及验收标准，提高工程质量，制定本规。 1.0.2 本规适用于城镇新建、改建、扩建的道路及广场、停车场等工程和大、中型维修工程的施工和质量检验、验收。 1.0.3 原材料、半成品或成品的质量标准，凡本规有规定者，应按照执行；无规定者，应按国家现行的有关标准执行。 1.0.4 城镇道路工程施工过程中除应执行本规外，尚应符合国家现行有关标准的规定。 2 术语、符号及代号 2.1 术语 2.0.1 工程施工质量constructional quality of engineering 反映城镇道路工程满足相关标准规定或合同约定的要求，包括其在安全、质量、使用功能、耐久性能、环境保护等方面所有明显和隐含能力的特性总和。 2.0.2 工程验收constructional acceptance 城镇道路工程项目在施工单位自行质量检查评定的基础上，参与建设活动的有关单位共同对分项、分部、单位工程的质量进行抽样复检，根据相关标准以书面形式对工程质量达到合格与否做出确认。 2.0.3 水泥混凝土面层cement concrete surface course
用水泥混凝土铺筑的道路面层。 2.0.4 沥青面层bituminous surface course 用沥青作结合料铺筑道路面层的统称。 2.0.5 沥青混合料面层bituminos mixed surface course 用沥青结合料与不同矿料拌制的特粗粒式、粗粒式、中粒式、细粒式、砂粒式沥青混合料铺筑面层的总称。 2.0.6 主控项目dominant item 城镇道路工程中的对质量、安全、卫生、环境保护和公众利益起决定性作用的检验项目。 2.0.7 一般项目general item 除主控项目以外的检验项目。 2.0.8 抽样检验sampling inspection 按照规定的抽样方案，从进场的材料、构配件、设备或城镇道路工程检验项目中抽取一定数量的样本所进行的检验。 2.2 符号及代号 本规各种符号代号以及意义相见表2.2。 表2.2 符号及代号
石英石橱柜台面加工操作工序要求： 一：审单要求： 1、熟悉图纸，包括熟悉平、剖面图，了解需求的尺寸、颜色、造型及各部分代号含义； 2、熟悉台面构件分解图，明确前后挡板、返边条、挡水条、面板尺寸。 二、选料： 1、根据台面尺寸选择合适的规格板材，在开料前请仔细对照批号是否一致，避免造成板材出现色差； 2、对有裂纹瑕疵点的板材应清楚再加工过程中是否能避开，不至于完工后才发现有斑点而导致严重的经济损失； 三：开料 1.、开料前必须读懂图纸，以免出现尺寸错误，构思该单如何开料，要做到开料心中有数，以满足图纸要求又省料的目的为原则； 3、开大板前，首先检测所剩余料是否合用，并检查颜色是否一致，目测是否有板面的缺陷； 3、开料以材料的利用率达到90%为原则，并保证所剩的料宽度能超过60mm； 4、尽量避免背墙的拼接，前缘可适量接合后抛光打磨； 5、可使用手切机配合、切边机使用； 6、保证墙面预留3-5mm的伸缩缝隙； 7、切割的走刀速度4m/分钟； 8、开料后要对照图纸核对每块板材的尺寸，分段位，铺料，单号，地址和接合处要写清楚，对下道工序讲明白； 四、修边1、将开好的料用锣机及铝挡板修直边、达到要求。2、按构件图试拼，检查构件之间接缝是否密缝、平齐；3、用锣机、气磨机或砂板（自制）对不平齐不密缝位进行修正；4、接口越密缝、平齐，打磨量越少，外观效果越好。拼接 1. 对上道工序传来的产品必须质检，对不合格的产品应予拒收！ 2. 台面上胶接合前必须读懂该单图纸，弄懂所有接合的台面于整套台面的关系并领取该块台面所需的胶水，直边和前缘的材料。 3. 设立专人调配胶水的颜色，调配胶水时须整桶调制，以免浪费，调胶的颜色尽量接近板材的颜色，调好的胶在黏胶时须由组长认同此颜色与台面相吻合方可使用。 4. 用快干胶时，按照说明书注明的胶水与固化剂之比例添加，严禁大量添加固化剂而影响接合的牢固度和颜色的变异，严格控制每次调胶数量避免浪费。（按天气及温度情况酌情增减用量） 5. 直边接合时，需黏贴的表面需彻底清洁干燥与平整，清洁与干燥粘接表面，均匀涂抹同色胶于底部大面板边缘15mm内，将直边条放于胶上左右搓动，挤出空气，使用夹具与橡皮钟配合，以适中的力量将直边条夹于大板面。每隔5-10公分放置夹子，待半干后清除背面溢出的胶，边条粘接完成后（干燥后）使用同色胶接同色石英石加固料使直边与板面连接，最后用同色胶配以夹子将内衬木条平整粘接于板上。（平放式） 6. 前缘边接合，首先使用快干胶的同色胶将石英石加固料依照直边粘边法固接于板面底部，胶干透后均匀的涂抹同色胶于前缘背面，以合适的力量配合橡皮钟将前缘边与已粘接好的加固料加牢，待胶半干时使用小刀片刮净溢出的胶水，最后用胶配以夹子将内衬木条平整粘接于板上。（平放式）※：绝对保证底部的平整。所有夹具的底部必须夹于工作台的木方下面，不能够直接接触光面，尽量控制好拼接处的水平一致，减少打磨。边形加工 1. 对上道工序传来的产品必须质检，对不合格的产品应予拒收。 2. 边形的加工包含背墙边，直边，斜边，前缘边，异型边等，所有的水磨边要求达到接近原厂的表面光度。 3. 背墙，斜边，前缘边等直形边先使用磨边打出形状，如使用手工磨边形必须保证其线性偏差在0.5mm以内严格依照制度之标准制作。 4. 水磨时保持板边固有的形状，水磨只起抛光作用，而不能改变其形状。 5. 磨边使用从50、100、150、
