化工企业总图管理规定
文章属性
•【制定机关】化学工业部(已撤销)
•【公布日期】1992.09.19
•【文号】
•【施行日期】1992.09.19
•【效力等级】部门规章
•【时效性】现行有效
•【主题分类】原材料工业
正文
化工企业总图管理规定
（１９９２年９月１９日化学工业部发布）
第一章总则
第一条为使化工建设项目和化工生产企业（以下统称化工企业）按批准的总体规划及工厂总图布置的要求进行建设和生产管理，保持总体规划和总图布置的合理，特制定本规定。
第二条本规定适用于大、中、小型各类化工企业、化工矿山企业基建和生产阶段的总图管理。
第三条总图管理必须贯彻“十分珍惜、合理利用每寸土地”，切实保护耕地的基本国策，合理利用和节约使用土地，提高土地利用率。
第四条总图管理必须贯彻国家有关的方针政策、法令、条例，执行国家和化学工业部现行的有关标准、规范、规定，并符合城市规划的要求，实行科学管理。
第五条总图管理是化工企业管理的重要基础工作，应按基建和生产的不同阶段进行全过程总图管理，不能中断，并作为考核企业管理的主要内容之一。
第二章总图管理的职责
第六条化工企业从企业筹建阶段起即应重视总图的管理工作，可视具体情况设置专、兼职机构或具体管理人员，负责总图的管理工作。
第七条总图管理部门或管理人员的职责：
一、了解企业发展的总体规划和工程建设项目总图设计方案的制定，并参与协调、审查工作。
二、负责监督已批准的企业总图设计的实施。
三、负责绘制企业现状总图，并根据现状的改变而不断进行补充、修改，使总图正确反映企业现状。
四、对企业已取得土地使用证的土地有管理权，并有权检查建设用地使用情况。
五、监督、检查和制止违章建筑、违章行为并提出处理意见。
六、收集、整理、保管有关总图管理所需的图纸、资料、文件，并达到完整无误。
七、与当地城建规划、国土管理、环境保护、绿化、消防安全、交通运输等部门做好协调配合和业务联系。
八、配合企业有关部门做好厂容管理、生产安全、交通运输、消防和环境保护等方面的管理工作。
九、执行本规定第三章规定的具体工作内容。
第八条实行总厂（公司）、分厂分级管理的大型企业，应制定分级总图管理的细则，明确各自责任范围，避免出现无人管理的情况。
第三章总图管理工作内容
第九条工程筹建阶段总图管理工作应包括下列主要内容：
一、对于新建工程，应根据设计和建设需要，配合有关部门收集建设区域内的
总图基础资料，查清建设用地范围内的地下设施（各种管线、古墓、文物等），并应将资料整理成册存档。
二、对于老厂改建、扩建工程，应负责向设计单位提供有关的现状图和地下管线图及其它隐蔽设施资料。
三、应及时了解企业总体规划和总图运输设计情况，并参与其审查工作。
四、配合有关部门提出建设用地的土地征购图。
五、对已经验收的测量控制网点、水准点及用地边界标桩等，要加强维修、管理、防止损坏、丢失。
第十条工程施工阶段总图管理工作应包括下列主要内容：
一、按上级批准的总体规划和总图运输设计文件，对施工现场进行严格管理。建设单位和施工单位无权更改总图运输设计，如需更改，必须经原设计单位同意。
二、参加施工组织设计中的施工场地总平面图的审查工作，施工单位的永久性和半永久性设施不得占用企业建设用地及发展用地。
三、对改建、扩建、及技措工程，尚应审查施工场地对生产、生活、交通的影响。
四、在进行场地平整前，配合有关部门对建设范围内的地下隐蔽设施，进行妥善处理后，方可施工。场地平整完后，应检查、验收。
五、在施工过程中应监督、检查施工单位是否随着工程进展及时做好与总图管理有关的施工记录。
第十一条工程竣工验收阶段总图管理工作应包括下列主要内容：
一、对施工单位提出的以下竣工图及有关文件，应按国家和化学工业部现行的设计及施工验收规范进行验收。竣工图必须符合国家规定，必须有绘制人、核对人、审核人签字，保证其正确无误。凡竣工图不准确、不完整、不符合归档要求的，不予验收。
（一）总平面布置竣工图；
（二）竖向设计竣工图；
（三）地上、地下管线及管沟各单项工程竣工图；
（四）铁道、道路、码头竣工图；
（五）绿化设计竣工图；
（六）各类地面标志资料（图纸、数据）；
（七）竣工文字资料及表册（包括必须提交的施工原始记录）。
二、配合有关部门，在建设工程竣工后，督促施工单位彻底清理施工现场，场地内临时施工设施，必须全部拆除。
三、根据施工单位按本规定提供的各单项工程竣工图及竣工资料，及时绘制全企业现状总图。
第十二条生产阶段总图管理工作应包括下列主要内容：
一、按全企业现状总图，对全企业建筑物、构筑物、露天装置及设备、管线、管沟、铁路、道路、码头和所有隐蔽设施等平面及竖向位置进行管理。上述设施的平面和竖向位置如有变动或改建、扩建、拆除迁移，均应经总图管理部门审查，总图管理部门或管理人员应及时将变更后设施的平面和竖向位置，反映到全企业现状总图上。
二、凡企业新征用的并已取得土地使用证的土地，均属用地管理范围。在用地管理范围内使用土地应符合下列规定：
（一）凡新建、改建、扩建及技措工程项目用地，应先经总图管理部门同意后，方可编制项目建议书等设计文件。临时设施工程项目用地，应有相应的文件或报告，方可办理用地申请。
（二）申请用地，由用地部门提出用地申请报告。用地申请报告，由总图管理部门归口管理。
用地申请报告应说明：工程名称、用地面积、四周边界座标，并附已批准的项目建议书，该项目初步设计文件及上级机关对设计的批件和施工图。
（三）对已审批的用地，应按批准的工程内容和总图布置使用土地，不得擅自更改。
三、凡新建、改建、扩建及技措工程项目或生产维修需动土的，由动土单位提出动土申请报告，并在动土之前持有已批准的用地申请报告及有关文体、施工图，如在动土范围内涉及有关部门者，尚应与有关部门会签后，到总图管理部门办理动土手续批准后，方可动土。
动土申请报告应说明：动土地点、范围（四周边界座标及动土深度）、建筑施工内容及动土注意事项。
第十三条总图管理所需图纸、资料应包括以下内容：
一、企业总体规划和发展规划的有关图纸资料；
二、选址报告，项目可行性研究报告和各阶段设计中有关总图运输设计的图纸、资料；
三、地形图和测量控制网及其座标、高程系统资料；
四、本区域内气象、水文、水文地质、工程地质水电及交通运输等资料；
五、有关总图运输部分的工程竣工图纸和竣工资料（包括施工记录）；
六、经实测后绘制的属本企业管辖范围内的总平面布置图、竖向设计图、管线综合图及交通运输线路图等。
七、企业历年征用土地的地界图。
八、企业所在地的城镇规划与本企业有关的图纸资料、文件；
九、总图管理工作中的各种审批文件；
十、有关的法令、标准、规范、规定等。
第十四条图纸、资料文件的保管和使用，应按本厂和国家有关档案管理规定办理。
第四章奖励与惩罚
第十五条对认真贯彻执行本规定作出显著成绩的，由上级主管部门或者本企业给予表彰、奖励。
第十六条凡未按本规定手续批准，擅自建设违章建筑或由于违章行为造成经济损失，均应追究有关人员的行政责任。凡由此引起人身事故或灾害事故者，应依法追究刑事责任。
第五章附则
第十七条各化工企业可根据本规定制定相应的总图管理制度。
第十八条本规定自发布之日起施行，由化学工业部负责解释。

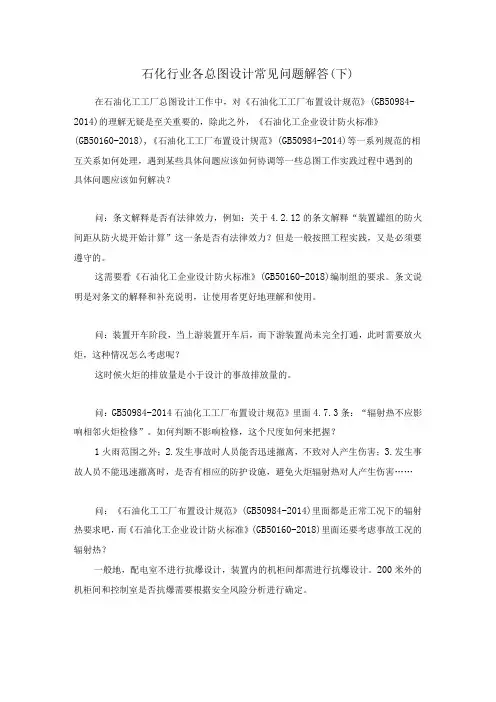

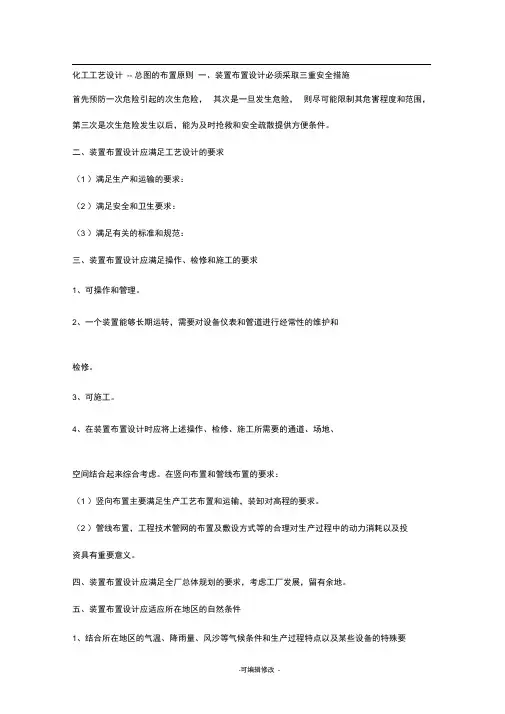

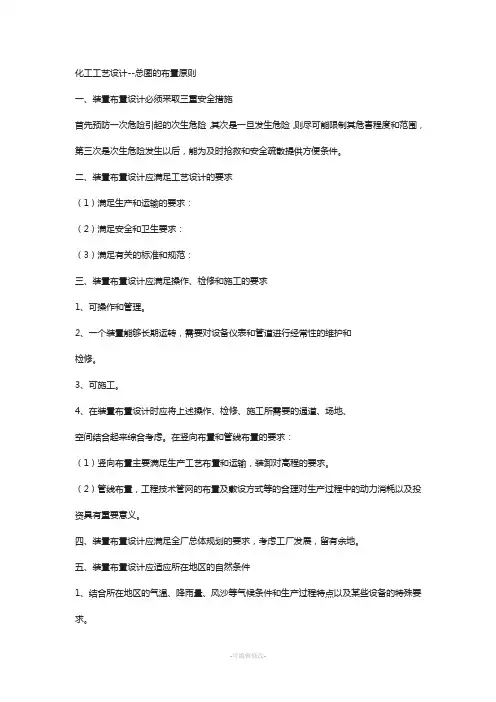

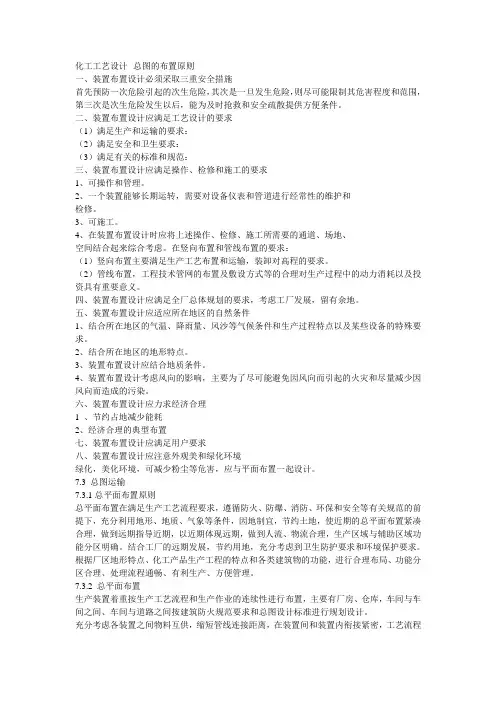

化工工艺设计--总图的布置原则 一、装置布置设计必须采取三重安全措施 首先预防一次危险引起的次生危险，其次是一旦发生危险，则尽可能限制其危害程度和范围，第三次是次生危险发生以后，能为及时抢救和安全疏散提供方便条件。 二、装置布置设计应满足工艺设计的要求 （1）满足生产和运输的要求： （2）满足安全和卫生要求： （3）满足有关的标准和规范： 三、装置布置设计应满足操作、检修和施工的要求 1、可操作和管理。 2、一个装置能够长期运转，需要对设备仪表和管道进行经常性的维护和 检修。 3、可施工。 4、在装置布置设计时应将上述操作、检修、施工所需要的通道、场地、 空间结合起来综合考虑。在竖向布置和管线布置的要求： （1）竖向布置主要满足生产工艺布置和运输，装卸对高程的要求。 （2）管线布置，工程技术管网的布置及敷设方式等的合理对生产过程中的动力消耗以及投资具有重要意义。 四、装置布置设计应满足全厂总体规划的要求，考虑工厂发展，留有余地。 五、装置布置设计应适应所在地区的自然条件 1、结合所在地区的气温、降雨量、风沙等气候条件和生产过程特点以及某些设备的特殊要求。
2、结合所在地区的地形特点。 3、装置布置设计应结合地质条件。 4、装置布置设计考虑风向的影响，主要为了尽可能避免因风向而引起的火灾和尽量减少因风向而造成的污染。 六、装置布置设计应力求经济合理 1 、节约占地减少能耗 2、经济合理的典型布置 七、装置布置设计应满足用户要求 八、装置布置设计应注意外观美和绿化环境 绿化，美化环境，可减少粉尘等危害，应与平面布置一起设计。 7.3 总图运输 7.3.1总平面布置原则 总平面布置在满足生产工艺流程要求，遵循防火、防爆、消防、环保和安全等有关规范的前提下，充分利用地形、地质、气象等条件，因地制宜，节约土地，使近期的总平面布置紧凑合理，做到远期指导近期，以近期体现远期，做到人流、物流合理，生产区域与辅助区域功能分区明确。结合工厂的远期发展，节约用地，充分考虑到卫生防护要求和环境保护要求。根据厂区地形特点、化工产品生产工程的特点和各类建筑物的功能，进行合理布局、功能分区合理、处理流程通畅、有利生产、方便管理。 7.3.2 总平面布置 生产装置着重按生产工艺流程和生产作业的连续性进行布置，主要有厂房、仓库，车间与车间之间、车间与道路之间按建筑防火规范要求和总图设计标准进行规划设计。 充分考虑各装置之间物料互供，缩短管线连接距离，在装置间和装置内衔接紧密，工艺流程

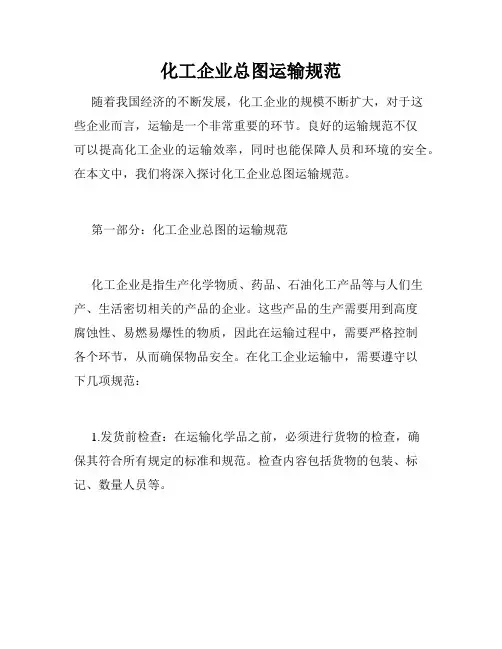

化工企业总图运输规范 随着我国经济的不断发展，化工企业的规模不断扩大，对于这 些企业而言，运输是一个非常重要的环节。良好的运输规范不仅 可以提高化工企业的运输效率，同时也能保障人员和环境的安全。在本文中，我们将深入探讨化工企业总图运输规范。 第一部分：化工企业总图的运输规范 化工企业是指生产化学物质、药品、石油化工产品等与人们生产、生活密切相关的产品的企业。这些产品的生产需要用到高度 腐蚀性、易燃易爆性的物质，因此在运输过程中，需要严格控制 各个环节，从而确保物品安全。在化工企业运输中，需要遵守以 下几项规范： 1.发货前检查：在运输化学品之前，必须进行货物的检查，确 保其符合所有规定的标准和规范。检查内容包括货物的包装、标记、数量人员等。
2.选择适合的运输方式：根据物品的特性、数量等方面考虑， 选择适合的运输方式。化学品的运输常用的方式有：陆路、铁路、水路、航空等。 3.包装要求：对于不同的运输方式和不同的货物，要采取相应 的包装。包装必须符合法律法规的要求，并且要有良好的密闭性 和抗震性。 4.标记标牌：对于每个运输包装，必须进行正确而清晰地标示，包括货物属性、运输分类、包装规格等，从而确保货物能够按照 规范进行运输。 5.运输路线规划：在考虑运输路线时，需要考虑各种因素，如 交通情况、地形地势、环境保护等。同时选择安全合规的运输公 司也是非常重要的。 6.事故预防：在化学品运输过程中，应当注意事故的预防。为此，要制定合理、科学的运输方案，以及完善的应对紧急事件的 计划。
第二部分：运输规范的重要意义 对于化工企业而言，运输是一个非常重要的环节，事关企业的生产、生存、发展等方面。而运输规范则能够起到以下几个方面的重要作用： 1.保障人员安全：化学品的运输必须严格按照规范进行。如果规范不当，将会对人员的生命财产造成不可估量的损失，因此运输规范具有保障人员安全的重要作用。 2.保障环境安全：对于化学品这种易燃易爆的物品，在运输过程中，如若出现问题，将会对环境造成极大的危害。因此，运输规范能够保障环境的安全。 3.提高生产效率：如果一个企业的运输规程遵守规范，将会提高运输速度、降低运输成本，从而提高企业的生产效率。 4.提高品牌形象：一个企业的形象和信誉取决于其产品的质量和安全性，而良好的运输规范则是企业形象的重要组成部分，会增强企业的品牌形象和信誉度。
**化工企业**项目 总图专业运输设计统一规定 编制 校对 审核 项目经理 **设计研究院有限公司 年月
目录 1.总则 (1) 2.一般工程设计规定 (1) 2.1制图标准 (1) 2.2设计深度 (1) 2.3坐标系统 (1) 2.4高程系统 (1) 2.5主要图纸比例 (1) 2.6使用的绘图软件 (2) 2.7采用的标准图 (2) 3.总平面布置 (2) 4.厂区竖向及排雨水 (2) 4.1厂区竖向布置 (2) 4.2排雨水 (2) 5.管线综合 (2) 6.绿化 (3) 7.汽车运输设施 (3) 8.围墙、大门、守卫室 (3) 9.道路及场地铺砌 (3) 9.1消防路 (3) 9.2装置内道路及车行场地铺砌 (3) 9.3装置内场地铺砌 (3) 9.4人行道 (4) 10.执行的标准规范 (4)
1.总则 1.1本规定的目的是为了确保设计进度，提高设计质量，统一工程设计原则和规定，统一设计文件编制内容和深度。 1.2本规定可作为总体设计、初步设计和施工图设计的依据。 1.3本规定仅适用于**项目总图专业设计。 1.4有关设计单位的设计人员应严格遵守此规定，如有偏离应事先征得总体院和建设单位的书面批准和统一。 2.一般工程设计规定 2.1制图标准 1）制图标准统一按国家《总图制图标准》（GB/T50103-2001）执行。 2）标高的标注方法：全厂总平面布置图、竖向及排雨水图、单元竖向布置图，一律标注绝对标高。 3）竖向布置图采用设计等高线法或标高法标注。 4）单元边界线及建筑物相互位置以坐标或尺寸线表示。 5）坐标及标高均精确到小数点后两位。 2.2设计深度 设计深度符合国家、有关部颁发的有关设计内容的要求。 2.3坐标系统 本项目坐标系统采用1980年西安坐标系（x、y）。. 2.4高程系统 采用1985年国家高程基准。 2.5主要图纸比例 区域位置图： 1：5000~1：10000 总平面布置图： 1：500~1：3000 单元平面布置图： 1：500 单元竖向布置图： 1：500 管线综合图：1：500~1：1000 结构及断面图： 1：50~1：200 各设计图纸，允许采用大于以上规定的比例，但不得小于规定的比例。在设计过程
化工企业总图运输设计规范 GB50489-2009 2009年10月1日起实施 目录 前言 (2) 1总则 (3) 2术语 (3) 3厂址选择 (4) 3.1一般规定 (4) 3.2技术要求 (5) 3.3居住区 (6) 4化工区总体布置 (6) 4.1一般规定 (6) 4.2交通运输 (7) 4.3公用工程设施 (8) 4.4仓储设施 (9) 4.5居住区 (10) 4.6施工基地及施工用地 (10) 4.7固体废物堆场 (10) 5总平面布置 (11) 5.1一般规定 (11) 5.2生产设施 (13) 5.3公用工程及辅助生产设施 (14) 5.4仓储设施 (16) 5.5运输设施 (17) 5.6行政办公及生活服务设施 (18) 6竖向设计 (19) 6.1一般规定 (19) 6.2设计标高的确定 (20) 6.3阶梯式竖向设计 (20) 6.4场地排水 (21) 6.5土(石)方工程 (22) 7管线综合布置 (22) 7.1一般规定 (22) 7.2地下管线 (23) 7.3地上管线 (24) 8绿化设计 (30) 8.1一般规定 (30) 8.2绿化布置及植物选择 (31) 8.3卫生防护林带 (33) 9运输设计 (33) 9.1一般规定 (33) 9.2企业铁路 (34)
9.3厂内道路及汽车运输 (37) 9.4企业码头 (40) 10主要技术经济指标 (40) 附录A投资强度、建筑系数、厂区利用系数和工厂容积率的计算 (42) A.1投资强度 (42) A.2建筑系数 (42) A.3厂区利用系数 (42) A.4工厂容积率 (43) 附录B土壤松散系数 (44) 附录C厂区绿地率的计算规定 (45) 前言 本规范是根据原建设部“关于印发《2005年工程建设标准规范制订、修订计划(第二批)》的通知”(建标函[20053124号文)的要求，由中国石油和化工勘察设计协会、全国化工总图运输设计技术中心站会同有关单位共同编制而成。 本规范共分10章和3个附录，主要内容包括：总则、术语、厂址选择、化工区总体布置、总平面布置、竖向设计、管线综合布置、绿化设计、运输设计和主要技术经济指标等。 本规范在编制过程中力求有较强的适应性，对化工企业总图运输设计能起到指导作用，大力推进我国的化工总图运输设计与国际接轨，以适应我国市场经济的发展需要。编制组在调查研究的基础上，根据我国现行的法规和制度，结合工程项目的实践，参照国内、外先进技术标准和成熟理念，总结了几十年来我国总图运输设计方面的经验，广泛征求了国内化工、石油、医药及铁路等行业的意见，经过多次讨论、反复修改，最后审查定稿。 本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由全国化工总图运输设计技术中心站负责具体技术内容的解释。请各单位在规范执行过程中，结合工程实践，认真总结经验，注意积累资料，随时将意见和有关资料寄送全国化工总图运输设计技术中心站(地址：北京市朝阳区小营路l5号院l号楼中乐大厦406房间，邮政编码：iOOlOi，传真：010一51372789)，以便今后修订时参考。
化工厂总图布置原则和要点 摘要：化工厂总图布置是化工工程设计的重要环节之一，它直接关系到化工 生产的安全、高效和可持续发展。本文主要分析化工厂总图布置原则和要点。 关键词：化工厂；总图布置；原则；要点； 引言 化工厂是一种危险性较大的生产单位，其生产过程涉及到危险品的储存、输 送和处理等环节。因此，在化工厂总图的布置中，需要充分考虑安全、环保、经 济等方面的因素，确保化工生产的安全、高效和可持续发展。 1高效的施工流程组织 1.1工厂选址安全问题 设计人员在设计初期，应对厂区的选址进行合理性的分析，科学的论证，同 时对企业一旦发生事故造成的影响有预案，确保选址可行、安全。化工厂的选址 要尽量选在人员稀少的位置，化工厂可能会产生烟尘污染，为了避免对人身体产 生危害，所以要将工厂位置选在远离闹市区。化工厂内的装置与仓库之间需要注 意合适的间距，并且对厂房周围的办公场所选址也有要求，员工办公场所需要建 在工厂的上风向，避免空气污染。厂房周围的高层建筑和附近厂房都要选在废气 排放的上风向上，避免出现污染物排放造成其他化工装置出现影响。厂房的建造、结构也需要经过精心设计，污水的排放以及化工生产原料、污染气体排放等都要 统筹规划进行设计。 1.2场地平整 （1）土方要基本平衡，确保不外运，土方余量用作景观微地形整体消纳；（2）根据土方平衡及少开挖原则，各组团建筑非一致正负零标高设计；（3）综 合考虑室内、室外、园区道路、市政道路的标高衔接，保证室外管线、道路坡向
的合理性；（4）施工临时道路与场地永久道路结合使用，场平完成后先进行道 路基层的施工，利用水泥稳定碎石基层兼顾作为场区内的临时路，满足施工车辆、运输车辆通行需求，道路面层施工前再对破损的基层进行修复。 1.3严格的交通流线组织 现场交通组织从时间上来说可以分为3个阶段，分别是：以混凝土泵车、搅 拌车为主的基础施工阶段；以起重机和小型货车为主的箱式房吊装阶段；以起重 机和道路、土方施工机械为主的装修及市政施工阶段。各阶段交通组织各有特色，特别是工序搭接期间，交通压力急剧增加，更是对现场交通组织的考验。指挥部 与交管部门深度协调，确保运送物资的场外道路不受社会车辆影响，保证运输路 线畅通；通过精心筹划，组织进出场路线相对独立，车辆尽可能西进南出，互不 干扰。 1.4对总图竖向设计的理解 a.建筑物布置：化工厂总图竖向设计需要按照生产流程和功能要求合理布置 建筑物，包括生产车间、办公楼、实验室等。b. 设备布置：化工厂总图竖向设 计需要按照生产流程和设备要求合理布置各种设备，包括反应器、蒸馏塔、储罐等。c.通道布置：化工厂总图竖向设计需要按照生产流程和安全要求合理布置各 种通道，包括管道、电缆桥架、消防通道等。d. 环保设施布置：化工厂总图竖 向设计需要按照环保要求合理布置各种环保设施，包括废水处理设施、废气处理 设施等。f. 安全设施布置：化工厂总图竖向设计需要按照安全要求合理布置各 种安全设施，包括消防设施、安全防护设施等。 1.5道路布置 石油化工企业内的道路设计需要充分考虑人的安全、方便需求，以满足生产、运输、安装、检修、消防及环境卫生的要求。下面将从道路宽度、道路标志、交 通指示、交通设施、照明等方面进行详细介绍。一是道路宽度；在进行厂区道路 布置时，需要根据不同的车辆类型和行驶速度，合理规划道路宽度。同时，还需 要考虑人行道宽度和隔离带的设置，以保证行人和车辆的安全。特别是在经过重 要设施或工作区域时，必须增加隔离带宽度，保证人员的安全。二是道路标志；
化工企业总图运输设计规范 第一章总则 1.1 本规范是根据国家有关法律法规、行业标准、技术规范等制定的，是化工企业总图运输设计的规范文件。 1.2 本规范适用于化工企业总图运输设计和施工过程中的规范要求。 1.3 本规范中的术语、符号、单位、规范等应与行业标准及国家相关技术规范保持一致。 第二章运输设计规范 2.1 通用设计规范 （1）设计人员应在了解生产线工艺流程和物料属性的基础上，根据企业的运输需求，综合考虑运输方式、输送量、输送距离、场地条件、安全和环保等因素，进行设计。 （2）设计应按照合理、安全、经济、绿色低碳的原则进行。 （3）设计应具有可操作性、灵活性、可维护性和扩展性，便于后期的生产运营维护。 2.2 管道输送设计规范 （1）管道设计应满足物料性质、输送量、输送距离、管道材质等因素的要求，确保管道的承压能力、耐腐蚀性、耐久性等性能要求； （2）设计应考虑管道内部的保温、保冷措施，使物料在运输过程中不受到过多的变化； （3）在管道设计中，应注意不同管道的物料不得混合，
确保物料质量的稳定性和输送的高效性； （4）设计时应考虑安装清洁设备、检修口等设施，以便 于运营管理和后期维护。 2.3 车辆运输设计规范 （1）车辆运输应根据输送物料的种类、数量、运输距离、道路条件等要素进行设计，确保运输的安全和高效，避免因运输过程中出现的问题，导致企业经济损失； （2）设计人员应根据物料的性质和流动特性，选择合适 的车辆类型，应注意避免车辆超载、超速等问题，确保车辆行驶的安全； （3）设计应考虑路线选择、装卸设施、车辆运输成本等 因素，确保经济性和效率性的平衡； （4）车辆运输设计应根据绿色低碳的原则进行，应优先 考虑新能源车辆，降低企业的环境污染，推动企业可持续发展。 第三章安全规范 3.1 安全措施 （1）化工企业应按照国家有关安全生产法律法规和行业 标准制定安全管理制度，对运输工程的施工和运营进行严格的安全管理； （2）在运输设计中，应考虑物料的特性和安全隐患，对 管道、设备、车辆等进行相关安全措施的设计，以确保运输过程中人员的安全和资产的安全； （3）在装卸、运输等环节，应采取相应的安全措施，增 强员工安全意识，保障运输安全。 3.2 应急响应 （1）化工企业应建立健全的应急预案，对于可能发生的 突发事件，应及时制定应急处置方案；
化工企业总图运输设计 规范 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
化工企业总图运输设计规范 GB50489-2009 2009年10月1日起实施 目录
前言 本规范是根据原建设部“关于印发《2005年工程建设标准规范制订、修订计划(第二批)》的通知”(建标函[号文)的要求，由中国石油和化工勘察设计协会、全国化工总图运输设计技术中心站会同有关单位共同编制而成。 本规范共分10章和3个附录，主要内容包括：总则、术语、厂址选择、化工区总体布置、总平面布置、竖向设计、管线综合布置、绿化设计、运输设计和主要技术经济指标等。 本规范在编制过程中力求有较强的适应性，对化工企业总图运输设计能起到指导作用，大力推进我国的化工总图运输设计与国际接轨，以适应我国市场经济的发展需要。编制组在调查研究的基础上，根据我国现行的法规和制度，结合工程项目的实践，参照国内、外先进技术标准和成熟理念，总结了几十年来我国总图运输设计方面的经验，广泛征求了国内化工、石油、医药及铁路等行业的意见，经过多次讨论、反复修改，最后审查定稿。 本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由全国化工总图运输设计技术中心站负责具体技术内容的解释。请各单位在规范执行过程中，结合工程实践，认真总结经验，注意积累资料，随时将意见和有关资料寄送全国化工总图运输设计技术中心站(地址：北京市朝阳区小营路l5号院l号楼中乐大厦406房间，邮政编码：iOOlOi，传真：010一)，以便今后修订时参考。
1总则 为统一化工企业总图运输设计原则和技术要求，使化工企业总图运输设计符合国家的工程建设方针政策，做到技术先进、节约资源、保护环境、布置合理、生产安全、方便管理，有利于提高企业的经济效益、社会效益和环境效益，制定本规范。 本规范适用于除矿山外的化工企业的新建、扩建和改建工程的总图运输设计。 化工企业总图运输设计除应符合本规范外，尚应符合国家现行有关标准的规定。 2术语 逆温层inversion layer 对流层中出现的气温随高度增加而升高的大气层。 化工区chemical works area 由多个化工企业和相关联的企业组成自成一体的区域。 管理服务区management service area 化工区内为多个化工厂服务的行政管理、商贸和生活服务区域。 居住区residential area 具有一定人口和用地规模，人们日常生活居住的地方。 仓储设施storage facility 化工区或化工厂内公用的仓库、堆场、储罐区。 固体废物堆场solid waste dump field 化工区暂时不能处理的固体废物存放区。 施工基地construction base 化工区建设期间，各施工单位集中的临时生产和生活区。 自备热电站self—supply heating and power station 化工区或化工厂内以供热为主要功能的热电厂。 集中供热锅炉房central heating boiler house 为化工区或化工厂的各厂或车间供热的锅炉房。 厂区plant area 由生产设施或装置、辅助生产设施、公用工程设施、仓储设施、运输设施、行政办公及生活服务设施等组成的区域。 生产区production area 指为完成生产过程的生产设施或装置集中布置的区域。 工艺装置process units 按工艺流程完成一个完整的生产过程的组合体，包括生产区(含若干个生产单元)、装置储罐及棚库、控制及配电室、污水预处理等设施。 辅助生产设施auxiliary production facilities 配合主要生产装置完成其生产过程而必需的设施，如罐区、中央化验室、污水处理场、维修间、火炬等。 公用工程设施public engineering facilities 指水、电、气、汽、冷冻水等设施的统称，如循环水系统、变配电所、锅炉房、空压站、冷冻站等。 运输设施transportation facilities 为完成特定物流而设置的专用铁路、道路、码头等相关的设施及装卸机具。 行政办公及生活服务设施区administration office andliving servicing facility area 在厂区内为工厂生产调度、经营管理而独立设置的行政办公楼、食堂、浴室、急救站、倒班宿舍、
GB-50489-2009化工企业总图运输设计规范 GB-50489-2009 化工企业总图运输设计规范 引言 为了保障化工企业的生产运输安全，规范化工企业总图运输设计，减少事故隐患，保护环境和人身财产安全，本规范制定。 本规范依据国家有关法律法规、标准和规范，以及化工企业的实际需求制定，适用于化工企业总图的运输设计。 一、总则 1.1 本规范适用于化工企业总图中的运输设计，主要涉及道路、铁路、水路、航空等方面。 1.2 化工企业总图应根据国家有关法律法规、标准和规范，按照本规范规定进行运输设计。 1.3 化工企业总图的运输设计应考虑生产工艺、产品特性、库存量、客户需求、运输方式、运输距离、运输时间、气候等因素。 二、道路运输设计 2.1 道路运输应满足以下要求： 2.1.1 道路运输应符合国家有关法律法规、标准和规范，保证车辆的安全性和道路的通畅性。 2.1.2 道路运输中，车辆的装载量和速度应按照化工产品的特性来确定，并保证产品的安全运输。 2.1.3 道路运输中，车辆的装载应符合装卸要求，并经过检查和确认。
2.1.4 道路运输中，车辆应按照交通标志和信号指示行驶，不得擅自变换车道或超车。 2.2 道路运输中，化工产品的装运、装卸和运输过程中，不得产生任何泄漏或溢出，必要时应设置泄漏应急设备。 三、铁路运输设计 3.1 铁路运输应满足以下要求： 3.1.1 铁路运输应符合国家有关法律法规、标准和规范，保证车辆的安全性和线路通畅性。 3.1.2 铁路运输中，车辆的装载量和速度应按照化工产品的特性来确定，并保证产品的安全运输。 3.1.3 铁路运输中，车辆的装载应符合装卸要求，并经过检查和确认。 3.1.4 铁路运输中，车辆应按照交通标志和信号指示行驶，不得擅自变换车道或超车。 3.2 铁路运输中，化工产品的装运、装卸和运输过程中，不得产生任何泄漏或溢出，必要时应设置泄漏应急设备。 四、水路运输设计 4.1 水路运输应满足以下要求： 4.1.1 水路运输应符合国家有关法律法规、标准和规范，保证船舶的安全性和水路的通畅性。 4.1.2 水路运输中，船舶的装载量和速度应按照化工产品的特性来确定，并保证产品的安全运输。 4.1.3 水路运输中，船舶的装载应符合装卸要求，并经过检查和确认。 4.1.4 水路运输中，船舶应按照航行规则和水路标志行驶，不得违规驶入禁航或危险水域。 4.2 水路运输中，化工产品的装运、装卸和运输过程中，
总图管理办法 第一章总则 第一条为规范总图管理工作，高效利用已取得使用权的土地，确保企业总体规划和总图布置的合理性，特制订本办法。 第二条总图管理必须坚持“合理利用和节约使用每一寸土地”的原则，严格执行国家现行的有关标准、规范和规定，并符合企业总体规划的要求。 第三条本办法适用于现有及新征、拟征土地范围内的所有总图现状及规划管理工作。 第二章总图变更管理 第四条总图变更包括： 1.原有装置、设施、建（构）筑物改变用途的； 2.原有装置、建（构）筑物改建、扩建需扩大占地面积的； 3.现有厂区及装置区空地内新增建（构）筑物或设施（设备）的； 4.原有装置、建（构）筑物拆除的； 以上均含地下装置、设施、管线、建（构）筑物等。 第五条凡涉及总图变更的项目，用地或动土等必须履行必要的核准、审批手续。 第六条用地申请、核准程序 1.由用地单位编制用地申请及总图变更方案报告，报送战略规划部、安全环保部、生产与质量管理部、生产技术部。 用地及总图变更申请报告应注明项目名称、建设内容、新增用地面积、四周边界坐标、总图现状、总图变更方案等内容。
委托设计单位编制的项目可研报告（或初步设计）中包括总图设计的，可不再另行编制总图变更报告。 2.各职能部门出具相应的审核意见，由战略规划部汇总后，与项目申请材料一并向集团司务会汇报。 3.经集团司会批准的用地及总图变更方案，由战略规划部以正式文件形式批复执行。需经地方政府有关部门批准的用地申请，由战略规划部组织、协调相关部门履行报批手续。 第七条各单位必须按已批准的用地和总图布置方案使用土地，不得擅自更改。施工单位不得永久性和半永久性占用企业建设及发展用地。 第三章新建项目（装置）总图管理 第八条新建项目（装置）在进行项目方案论证过程中，必须同时进行总图设计方案论证，确保项目（装置）合理、高效利用土地。 第九条在建设工程竣工验收阶段，项目建设单位要向集团战略规划部提交一份总图及相关资料。 第四章附则 第十条各单位必须及时将需要存档的总图管理材料（电子版）报送战略规划部，同时并按照办公室档案馆的要求办理相关文件资料的存档。 第十一条凡未按本办法对总图实行有效管理，擅自批准或实施总图变更、违章使用土地，将视情节追究责任人相关责任，并给予严厉处罚。 第十二条本办法如有与国家及地方政府有关规定不一致之处，则从其规定。 第十三条本办法由战略规划部负责解释。 第十四条本办法自发布之日起实行。
化工企业管理规定 随着经济的不断发展，化工企业在社会和经济中扮演着越来越重要的角色。为了确保化工企业的运营和管理，保障生产的安全和环保，制定了一系列化工企业管理规定。这些规定旨在规范化工企业的生产经营活动，明确企业的责任和义务，为化工企业的安全和可持续发展提供保障。 一、化工企业安全生产规定 化工企业安全生产是化工企业发展的基石，也是保障员工生命财产安全和环境安全的重要保障。为此，制定了一系列安全生产规定，涵盖了化工企业的安全设施、操作流程和应急处理等方面。这些规定要求化工企业必须具备安全生产条件，完善安全管理制度，明确生产安全生产责任。此外，化工企业要定期进行安全生产检查，强化员工安全教育和培训等方面，确保化工企业安全生产全面、有序。 二、化工企业环保规定 化工企业环保是社会和企业共同关心的问题。化工企业过度排放有害物质，将会对生态环境和人民身体健康造成严重威胁。为此，制定了一系列环保规定，包括污染物排放标准、废水处理、废气治理等内容。化工企业要遵守相关的环保法规，压减污染物排放，改进生产工艺，提高资源利用效率，使用环保设备，推行企业环保理念 三、化工企业质量管理规定
化工企业的产品质量是企业的核心竞争力，同时也是企业的发展基础。为此，制定了一系列质量管理规定，包括质量管理流程、质量评价、产品标准等。这些规定要求企业必须按照质量管理体系进行生产，保证产品符合质量标准并定期进行质量检验。同时，企业要加强与用户的沟通和反馈，改进产品自身的缺陷和不足，提高产品的质量和信誉度。 四、化工企业安全管理制度规定 安全管理制度是化工企业安全生产保障的基础。为了规范化工企业的安全管理，制定了一系列安全管理制度规定。这些制度涵盖了企业的安全管理职责、安全生产标准、隐患排除和事故处理等方面。这些规定要求企业必须制定安全管理制度，明确岗位责任和事故应急预案，加强安全教育和培训，建立企业安全风险防控体系，确保化工企业的安全生产全面、有效。 五、化工企业知识产权管理规定 知识产权是企业获得利益的重要保障。为了规范化工企业的知识产权管理，制定了一系列知识产权管理规定。这些规定涵盖了企业的知识产权保护、技术创新和市场营销等方面。化工企业要加强知识产权保护意识，建立知识产权管理制度，完善知识产权保护措施，推动企业技术创新和市场营销，提高企业的核心竞争力。 以上就是化工企业管理规定的一些介绍，化工企业需要遵循这些规定，以便于保证企业的持续稳健发展。化工企业只有在安全生产、环保、质量、安全管理和知识产权保护等方面不
化工企业总图运输设计规范 1. 引言 随着化工企业的发展，化工产品的生产和销售日益增多，对于化工企业来说，如何高效、安全地运输化工产品成为了一个重要的问题。化工企业总图运输设计规范旨在规范化工企业在运输过程中的设计工作，保障运输安全，提高运输效率。 2. 运输设计人员的要求 化工企业总图运输设计的质量直接影响到运输的安全和效率，因此运输设计人员需要具备以下要求： •具备化工产品运输相关知识，包括化学性质、危险特性等； •熟悉化工产品运输的相关法律法规； •具备设计能力和创新能力，能够根据实际情况进行运输设计； •具备良好的沟通能力，能够与相关部门进行有效协调。 3. 运输设计流程 化工企业总图运输设计需要经过以下流程： 3.1 了解运输需求 首先，运输设计人员需要与化工企业的相关部门进行沟通，了解具体的运输需求，包括运输的距离、货物的种类和数量、运输的频率等。 3.2 分析化工产品性质 在了解运输需求的基础上，运输设计人员需要对化工产品的性质进行分析，包括物理性质、化学性质和危险特性等。通过对化工产品性质的分析，可以确定合适的运输方式和运输工具。 3.3 选择合适的运输方式和运输工具 根据化工产品的性质和运输需求，运输设计人员需要选择合适的运输方式和运输工具，包括道路运输、铁路运输、水路运输和航空运输等。同时，还需要考虑到运输的效率和成本因素。 3.4 设计运输线路 根据运输需求和选择的运输方式，运输设计人员需要设计合适的运输线路。运输线路需要考虑到运输距离、交通状况以及安全因素等。
3.5 编制运输方案 在完成运输线路设计后，运输设计人员需要编制详细的运输方案，包括运输时间、运输路线、运输工具和运输人员等。运输方案需要综合考虑安全、效率和成本等因素。 3.6 审核和报批 运输方案完成后，需要提交给相关部门进行审核和报批。相关部门会对运输方 案进行评审，确保运输方案符合相关法律法规和标准要求。 3.7 实施运输方案 经过审核和报批后，运输方案可以开始实施。在实施过程中，需要进行监控和 管理，确保运输的安全和顺利进行。 4. 运输安全措施 化工企业总图运输设计中需要注意运输的安全问题。以下是一些常用的运输安 全措施： •对化工产品进行包装和标识，确保其安全运输； •选择合适的运输工具，包括运输车辆、船舶、飞机等，确保其安全性； •对运输线路进行评估，避免危险区域和恶劣环境； •对运输人员进行培训，提高其安全意识和应急处理能力； •定期检查运输工具和设备，确保其安全性。 5. 结论 化工企业总图运输设计规范对于化工企业的运输工作具有重要意义。只有合理、科学地进行运输设计，才能保障化工产品的安全运输。因此，化工企业需要重视运输设计工作，并严格按照规范进行操作。通过持续改进和优化，不断提高化工产品的运输效率和安全性。
化工企业总图管理规定 化工企业总图管理规定 1992年9月19日，化工部 第一章总则 第一条为使化工建设项目和化工生产企业（以下统称化工企业）按批准的总体规划及工厂总图布置的要求进行建设和生产管理，保持总体规划和总图布置的 合理，特制定本规定。 第二条本规定适用于大、中、小型各类化工企业、化工矿山企业基建和生产阶段的总图管理。 第三条总图管理必须贯彻“十分珍惜、合理利用每寸土地，切实保护耕地的基本国策，合理利用和节约使用土地，提高土地利用率。 第四条总图管理必须贯彻国家有关的方针政策、法令、条例，执行国家和化学工业部现行的有关标准、规范、规定，并符合城市规划的要求，实行科学管理。第五条总图管理是化工企业管理的重要基础工作，应按基建和生产的不同阶段进行全过程总图管理，不能中断，并作为考核企业管理的主要内容之一。 第二章总图管理的职责 第六条化工企业从企业筹建阶段起即应重视总图的管理工作，可视具体情况设置专、兼职机构或具体管理人员，负责总图的管理工作。 第七条总图管理部门或管理人员的职责： 一、了解企业发展的总体规划和工程建设项目总图设计方案的制定，并参与协调、审查工作。 二、负责监督已批准的企业总图设计的实施。 三、负责绘制企业现状总图，并根据现状的改变而不断进行补充，修改，使总 图正确反映企业现状。 四、对企业已取得土地使用证的土地有管理权，并有权检查建设用地使用情况。 五、监督、检查和制止违章建筑、违章行为并提出处理意见。 六、收集、整理、保管有关总图管理所需的图纸、资料、文件，并达到完整无误。 七、与当地城建规划、国土管理、环境保护、绿化、消防安全、交通运输等部 门做好协调配合和业务联系。 八、配合企业有关部门做好厂容管理、生产安全、交通运输、消防和环境保护 等方面的管理工作。 九、执行本规定第三章规定的具体工作内容。 第八条实行总厂（公司），分厂分级管理的大型企业，应制定分级总图管理的细则，明确各自责任范围，避免出现无人管理的情况。

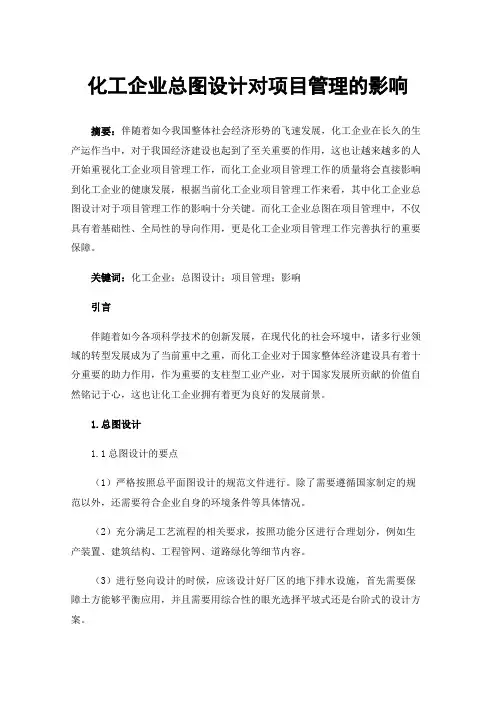

化工企业总图设计对项目管理的影响 摘要：伴随着如今我国整体社会经济形势的飞速发展，化工企业在长久的生产运作当中，对于我国经济建设也起到了至关重要的作用，这也让越来越多的人开始重视化工企业项目管理工作，而化工企业项目管理工作的质量将会直接影响到化工企业的健康发展，根据当前化工企业项目管理工作来看，其中化工企业总图设计对于项目管理工作的影响十分关键。而化工企业总图在项目管理中，不仅具有着基础性、全局性的导向作用，更是化工企业项目管理工作完善执行的重要保障。 关键词：化工企业；总图设计；项目管理；影响 引言 伴随着如今各项科学技术的创新发展，在现代化的社会环境中，诸多行业领域的转型发展成为了当前重中之重，而化工企业对于国家整体经济建设具有着十分重要的助力作用，作为重要的支柱型工业产业，对于国家发展所贡献的价值自然铭记于心，这也让化工企业拥有着更为良好的发展前景。 1.总图设计 1.1总图设计的要点 （1）严格按照总平面图设计的规范文件进行。除了需要遵循国家制定的规范以外，还需要符合企业自身的环境条件等具体情况。 （2）充分满足工艺流程的相关要求，按照功能分区进行合理划分，例如生产装置、建筑结构、工程管网、道路绿化等细节内容。 （3）进行竖向设计的时候，应该设计好厂区的地下排水设施，首先需要保障土方能够平衡应用，并且需要用综合性的眼光选择平坡式还是台阶式的设计方案。
