液压与气压传动模拟试卷

  • 格式：doc
  • 大小：204.68 KB
  • 文档页数：17

- 1 - 液压与气压传动模拟试卷（一）

一、填空（每空1分，共30分）

1、液压与气压传动系统是由 、 、

、 和 部分组成。

2、液压系统中的工作压力取决于 ；液压缸的运动速度取决于 。

3、液体在管道中流动时的压力损失可分为 和 。

4、容积式液压泵的吸、压油条件 、 、

。

5、溢流阀在系统中可用作 、 、

、 、 、 。

6、换向阀的工作原理是利用 的改变来改变 。

7、液压系统有三种调速方法，分别为 ， ， 。

8、气源装置为气动系统提供满足一定质量要求的压缩空气，它是气动系统的一个重要组成部分，气动系统对压缩空气的主要要求有：具有一定的 ，并具有一定的 ，因此必须设置一些 的辅助设备。

9、压缩空气初步净化过程气源装置包括 、 、

、 。

二、选择题（每题2分，共16分）

1、在静止的液体内部某一深度的一点，它所受到的压力是 。

a、向上的压力大于向下的压力 b、向下的压力大于向上的压力

c、左、右两侧的压力小于向下的压力 d、各个方向的压力都相等

2、压力继电器只能 系统的压力。

a、改变 b、反映 c、减小 d、增加

3、液压系统中的压力大小决定于 。

a、液压泵额定压力 b、负载 c、液压泵的流量

4、液压系统的功率大小与系统的 大小有关。

a、压力和面积 b、压力和流量 - 2 - 5、液压缸的有效面积为25105mm，工作压力为Pa25，则缸的推力为 。

a、N5105.12 b、N51025.1 c、N5.12

6可实现液压缸任意位置能停车，泵同时卸荷的三位换向阀中位机能是 。

a、O型 b、H型 c、M型 d、P型

7、气动三联件的安装顺序是 。

a、减压阀→分水滤气器→油雾器 b、油雾器→减压阀→分水滤气器

c、分水滤气器→减压阀→油雾器

8、在图示回路中，按下1.6按钮，则 。

a、压缩空气从S1口流出 b、没有气流从S1口流出

c、如果1.4按钮也按下，气流从S1口流出 d、1.2同时按下，S1有气

三、问答题(1题4分2题3分,共7分)

1、什么叫液压传动？什么叫气压传动？

- 3 - 2、气压传动中为什么要设置气动三联件？

四、计算题（每问4分，共12分）

节流调速回路如图示，已知液压缸无杆腔面积：21125cmA，2290cmA，负载KNF25，溢流阀调整压力MPapP5，背压阀的调整压力MPap4.02，

试问：(1) 液压缸无杆腔的压力)(1MPap

（2）节流阀前后压力差)(MPap

（3）溢流阀调定的压力是否合理？

- 4 - 五、分析题（共35分）

（1）指出图中序号元件名称（11分）

1—

2—

3、7、9、12—

4—

5—

6—

8—

10—

11—

13—

14—

（2）填写电磁铁动作顺序表（8分）

电磁铁

工况 1YA 2YA 3YA YJ

快 进

工 进

快 退

原位停

（“+”表示电磁铁通电，“—”表示电磁铁断电）

（3）说明阀5、7、9的作用?（6分）

- 5 - （4）说明阀4和阀5根据什么调节其各自的压力？（4分）

（5）写出快进、工进和快退的进、回油路（6分）

快进：进油路：

回油路：

工进：进油路：

回油路：

快退：进油路：

回油路：

- 6 - 液压与气压传动模拟试卷（二）

一、填空（每空1分，共30分）

1、液体的粘性是表示 物理性质。

2、相对压力又称 ，它是 与 之差。真空度是 。

3、液体的流动状态可分为 、 可用 判别。

4、容积式液压泵的吸、压油条件 、 、

。

5、限压式变量叶片泵的流量改变是靠 实现的。

6、、三位换向阀处于 位置时，阀中各油口的 方式，称为中位机能。

7、溢流阀在进、回节流调速系统中起 作用；

而在变量泵及旁油路节流调速系统中起 作用。

8、减压阀是利用 与弹簧力相平衡，保持 压力稳定，常态下阀口 。

9、在液压系统中,按节流阀的安装位置不同可分 节流调速，

节流调速， 节流调速。

10、变量泵和定马达组成的容积调速称为 调速，定量泵和变量马达组成的容积调速称为 调速。

11、气液阻尼缸的能源是 ，用油缸实现 和

。

12、气动三联件指的是 、 、 。

二、选择题（每题2分，共14分）

1、在静止的液体内部某一深度的一点，它所受到的压力是 。

a、向上的压力大于向下的压力 b、向下的压力大于向上的压力

c、左、右两侧的压力小于向下的压力 d、各个方向的压力都相等

2、压力继电器只能 系统的压力。

a、改变 b、反映 c、减小 d、增加 - 7 - 3、液压系统中的压力大小决定于 。

a、液压泵额定压力 b、负载 c、液压泵的流量

4、液压系统的功率大小与系统的 大小有关。

a、压力和面积 b、压力和流量

5、进油路节流调速在泵的供油压力调定的情况下，回路的最大承载

能力 而改变。

a、不随节流阀通流面积的改变 b、随节流阀通流面积的改变

6、为使气动执行元件得到平稳的运动速度，可采用 。

a、气-电转换器 b、电-气转换器c、液-气转换器

d、气-液转换器

7、图示回路可以实现活塞 。

a、快速前进 b、慢速前进 c、快速后退 d、慢速后退

三、判断题（每题2分，共14分）

1、在液压系统工作过程中，当油压力超过溢流阀的调整压力时，整个液压统的油压力就迅速降之为零。 （ ）

2、液压泵是将机械能转变为液压能的装置。 （ ）

3、顺序阀的工作原理与溢流阀基本相同，只是顺序阀的出口压力不等于零。

（ ）

4、作用在液压缸活塞上的推力越大，活塞的运动速度就越大。 （ ） - 8 - 5、节流阀调速的流量会随负载而变化，所以导致执行元件运动速度不稳定。

（ ）

6、气压传动由于工作压力较低，因此在系统中可不设置减压阀。 （ ）

7、气动系统的油雾器是用来除去空气中的油雾。 （ ）

四、计算题（每问6分,共12分）

节流调速回路如图示，已知：液压缸无杆腔面积已知：2150cmA，2225cmA，负载NF12000，节流阀压力损失MPap3.0，通过节流阀的流量scmqT/163，忽略其它损失。

试求：(1) 液压泵的供油压力)(MPapP；

（2）活塞的运动速度min)/(cm。

- 9 - 五、分析题(共30分)

某一液压系统如图所示,分析回答下列问题。

（1）指出图中序号元件名称(5分)

1－ 2－ 3－ 4－

5－ 6－ 7－ 8－

9－ 10－

（2）填写电磁铁动作顺序表（10分）

元 件

工 况 1YA 2YA 3YA YJ 元件7

夹紧

快 进

工 进

快 退

松开

原位停

（“+”表示电磁铁通电，“—”表示电磁铁断电） - 10 - （3）写出夹紧和切削进给的进、回油路。（6分）

夹紧：进油路：

回油路：

切削缸快进：进油路：

回油路：

切削缸工进：进油路：

回油路

（4）指出图中序号3、4、9的作用？（6分）

（5）从图示系统中找出三个基本回路。（3分）

合集下载

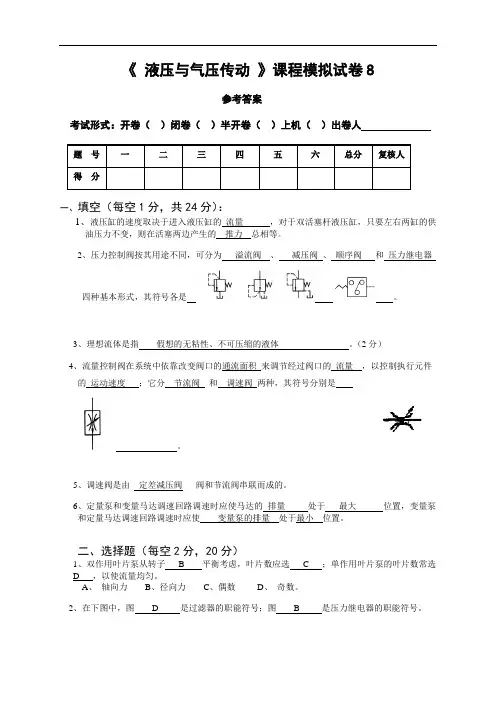

液压与气压传动 课程模拟试卷

液压与气压传动 课程模拟试卷

《

液压与气压传动

》课程模拟试卷8

参考答案

考试形式：开卷（

）闭卷（

）半开卷（

）上机（

）出卷人

题

号 一 二 三 四 五 六 总分 复核人

得 分

一、填空（每空1分，共24分）：

1、液压缸的速度取决于进入液压缸的 流量 ，对于双活塞杆液压缸，只要左右两缸的供油压力不变，则在活塞两边产生的 推力 总相等。

2、压力控制阀按其用途不同，可分为 溢流阀 、 减压阀 、 顺序阀 和 压力继电器

四种基本形式，其符号各是 。

3、理想流体是指 假想的无粘性、不可压缩的液体 。（2分）

4、流量控制阀在系统中依靠改变阀口的通流面积 来调节经过阀口的 流量 ，以控制执行元件的 运动速度 ；它分 节流阀 和 调速阀 两种，其符号分别是

。

5、调速阀是由__定差减压阀___阀和节流阀串联而成的。

6、定量泵和变量马达调速回路调速时应使马达的 排量 处于 最大 位置，变量泵和定量马达调速回路调速时应使 变量泵的排量 处于最小 位置。

二、选择题（每空2分，20分）

1、双作用叶片泵从转子 B 平衡考虑，叶片数应选 C ；单作用叶片泵的叶片数常选

D ，以使流量均匀。

A、 轴向力 B、径向力 C、偶数 D、 奇数。

2、在下图中，图 D 是过滤器的职能符号；图 B 是压力继电器的职能符号。

A、 B、 C、 D、

3、如图，已知单杆活塞缸两腔有效面积A1，A2，泵供油量Q，

活塞左右运动速度分别为υ1，υ2。

1)若A1=2 A2，则大腔的流量为 D ；

(完整版)液压与气压传动试题库及答案(很全)

(完整版)液压与气压传动试题库及答案(很全)

试题库及参考答案

一、填空题

1．液压系统中的压力取决于（ ），执行元件的运动速度取决于（ ） 。

（ 负载 ；流量）

2．液压传动装置由（ ）、（ ）、（ ）和（ ）四部分组成，其中（ ）和（ ）为能量转换装置。

（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）

3． 液体在管道中存在两种流动状态，（ ）时粘性力起主导作用，（ ）时惯性力起主导作用，液体的流动状态可用（ ）来判断。

（层流；湍流；雷诺数）

4．在研究流动液体时，把假设既（ ）又（ ）的液体称为理想流体。

（无粘性；不可压缩）

5．由于流体具有（ ），液流在管道中流动需要损耗一部分能量，它由（ ） 损失和（ ） 损失两部分组成。

（粘性；沿程压力；局部压力）

6．液流流经薄壁小孔的流量与（ ） 的一次方成正比，与（ ） 的1/2次方成正比。通过小孔的流量对（ ）不敏感，因此薄壁小孔常用作可调节流阀。

（小孔通流面积；压力差；温度）

7．通过固定平行平板缝隙的流量与（ ）一次方成正比，与（ ）的三次方成正比，这说明液压元件内的（ ）的大小对其泄漏量的影响非常大 。

电大“液压与气压传动”模拟试题(含答案)

电大“液压与气压传动”模拟试题(含答案)

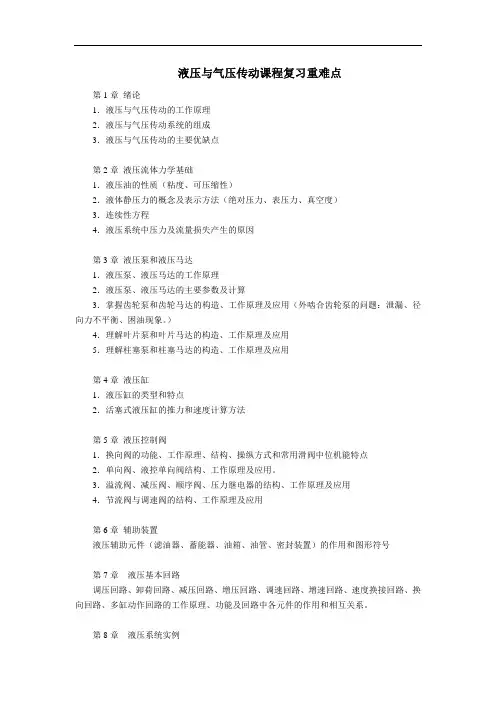

 液压与气压传动课程复习重难点 第1章 绪论 1．液压与气压传动的工作原理 2．液压与气压传动系统的组成 3．液压与气压传动的主要优缺点 第2章 液压流体力学基础 1．液压油的性质（粘度、可压缩性） 2．液体静压力的概念及表示方法（绝对压力、表压力、真空度） 3．连续性方程 4．液压系统中压力及流量损失产生的原因 第3章 液压泵和液压马达 1．液压泵、液压马达的工作原理 2．液压泵、液压马达的主要参数及计算 3．掌握齿轮泵和齿轮马达的构造、工作原理及应用（外啮合齿轮泵的问题：泄漏、径向力不平衡、困油现象。） 4．理解叶片泵和叶片马达的构造、工作原理及应用 5．理解柱塞泵和柱塞马达的构造、工作原理及应用 第4章 液压缸 1．液压缸的类型和特点 2．活塞式液压缸的推力和速度计算方法 第5章 液压控制阀 1．换向阀的功能、工作原理、结构、操纵方式和常用滑阀中位机能特点 2．单向阀、液控单向阀结构、工作原理及应用。 3．溢流阀、减压阀、顺序阀、压力继电器的结构、工作原理及应用 4．节流阀与调速阀的结构、工作原理及应用 第6章 辅助装置 液压辅助元件（滤油器、蓄能器、油箱、油管、密封装置）的作用和图形符号 第7章 液压基本回路 调压回路、卸荷回路、减压回路、增压回路、调速回路、增速回路、速度换接回路、换向回路、多缸动作回路的工作原理、功能及回路中各元件的作用和相互关系。 第8章 液压系统实例
