1 1H413010 机械设备安装技术
1H413011 掌握机械设备基础的种类及其应用
一、材料组成不同的设备基础种类及应用
1.素混凝土基础
适用于承受荷载较小、变形不大的设备基础。
2.钢筋混凝土基础
适用于承受荷载较大、变形较大的设备基础。
3.垫层基础
适用于使用后允许产生沉降的结构，如大型储罐。
【例1】（2011真题）综合考虑各种因素，大型储罐选择（ ）基础较为妥当。
A.混合
B.垫层
C.深井
D.框架式
【正确答案】B
【答案解析】垫层基础适用于使用后允许产生沉降的结构，如大型储罐。参见教材P34。
二、埋置深度不同的设备基础种类及应用
（一）浅基础
1.扩展基础
2.联合基础
由组合的混凝土结构组成，适用于底面积受到限制、地基承载力较低、对允许振动线位移控制较严格的大型动力设备基础。
3.独立基础
（二）深基础
1.桩基础
由承台、桩组成的基础形式，可分为预制桩和灌注桩两大类，适用于需要减少基础振幅、减弱基础振动或控制基础沉降和沉降速率的精密、大型设备的基础。数控机床
2.沉井基础
用混凝土或钢筋混凝土制成的井筒式基础。
三、结构形式不同的基础种类及应用
1.大块式基础
以钢筋混凝土为主要材料、刚度很大的块体基础，广泛应用于设备基础。
2.箱式基础
3.框架式基础
由顶层梁板、立柱和底层梁板结构组成的基础，适用于作为电机、压缩机等设备的基础。
四、使用功能不同的基础分类及应用
1.减振基础
2.绝热层基础 百度文库 -
让每个人平等地提升自我
2
1H413012 掌握机械设备基础验收要求
一、设备基础混凝土强度的验收要求
1.基础施工单位应提供设备基础质量合格证明文件，主要检查验收其混凝土配合比、混凝土养护及混凝土强度是否符合设计要求；如果对设备基础的强度有怀疑时，可请有检测资质的工程检测单位，采用回弹法或钻芯法等对基础的强度进行复测。
一建机电管理与实务
第 1题：单选题(本题1分)
T 形头地脚螺栓是属于（）地脚螺栓。
A．活动型 B．固定型 C．胀锚型 D．预埋型
【正确答案】：A
【答案解析】：
因T 形头地脚螺栓属于活动型地脚螺栓，可更换或可拆卸。要使螺栓在长期使用过程中不锈蚀、不损坏，和混凝土不粘连，便于更换或拆卸，安装前必须在螺栓光杆部分和基础板涂上防锈漆。
第 2题：多选题(本题2分)
安装精度调整与检测中，下列属于位置误差的是（）。
A．圆柱度 B．平行度 C．直线度 D．同轴度 E．垂直度
【正确答案】：BDE
第 3题：单选题(本题1分)
齿轮装配时，下列说法正确的是（）。
A．齿轮的端面与轴肩端面应靠紧贴合 B．基准端面与定位套的同轴度应符合传动要求 C．用0.1mm 塞尺检查不应塞入 D．基准端面与轴线的垂直度应符合传动要求
【正确答案】：D
第 4题：单选题(本题1分)
大型储罐适宜于采用（）基础。
A．素混凝土 B．钢筋混凝土 C．钢结构D．砂垫层
【正确答案】：D
第 5题：单选题(本题1分)
2022/12/11
大型锤式破碎机宜采用（）地脚螺栓。
A．固定 B．活动C．胀锚D．粘接
【正确答案】：B
第 6题：多选题(本题2分)
地脚螺栓孔的验收，主要是检查验收地脚螺栓孔的（）等。
A．混凝土强度 B．中心位置 C．标高 D．深度 E．孔壁铅垂度
【正确答案】：BDE
【答案解析】：
第一，地脚螺栓孔是用来安放设备地脚螺栓的，而设备是根据工艺布置图的要求位置安装，因此地脚螺栓的位置应满足安装位置的需要，地脚螺栓孔的中心位置是必须检查验收的；第二，地脚螺栓设计有一定长度要求，若太短，紧固螺栓的力矩达不到设计要求，设备运转是要出问题的，因此，地脚螺栓孔的深度也必须满足设计要求，所以验收时地脚孔的深度也很重要；第三，安装好的地脚螺栓必须垂直于设备底座，否则，紧固地脚螺栓时螺母与底座成线接触，达不到紧固的要求。同时，螺栓紧固时还可能因螺栓的歪斜造成设备底座的位移，给安装质量带来影响。而螺栓的歪斜往往是因为孔壁铅垂度出了问题。所以，验收时孔壁铅垂度也很重要。而混凝土强度和标高，在整体基础验收时已重点验收了，这里不属于重点验收内容。

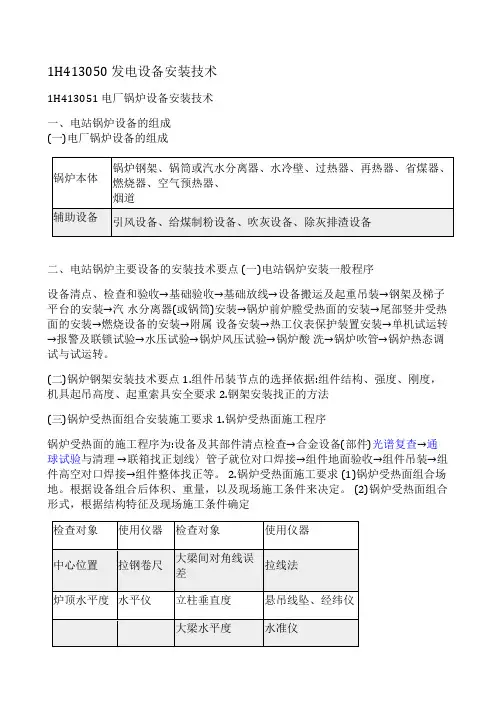

1H413050 发电设备安装技术
1H413051 电厂锅炉设备安装技术
一、电站锅炉设备的组成
(一)电厂锅炉设备的组成
锅炉本体 锅炉钢架、锅筒或汽水分离器、水冷壁、过热器、再热器、省煤器、燃烧器、空气预热器、
烟道
辅助设备 引风设备、给煤制粉设备、吹灰设备、除灰排渣设备
二、电站锅炉主要设备的安装技术要点 (一)电站锅炉安装一般程序
设备清点、检查和验收→基础验收→基础放线→设备搬运及起重吊装→钢架及梯子平台的安装→汽 水分离器(或锅筒)安装→锅炉前炉膛受热面的安装→尾部竖井受热面的安装→燃烧设备的安装→附属 设备安装→热工仪表保护装置安装→单机试运转→报警及联锁试验→水压试验→锅炉风压试验→锅炉酸 洗→锅炉吹管→锅炉热态调试与试运转。
(二)锅炉钢架安装技术要点 1.组件吊装节点的选择依据:组件结构、强度、刚度，机具起吊高度、起重索具安全要求 2.钢架安装找正的方法
(三)锅炉受热面组合安装施工要求 1.锅炉受热面施工程序
锅炉受热面的施工程序为:设备及其部件清点检查→合金设备(部件)光谱复查→通球试验与清理 →联箱找正划线〉管子就位对口焊接→组件地面验收→组件吊装→组件高空对口焊接→组件整体找正等。 2.锅炉受热面施工要求 (1)锅炉受热面组合场地。根据设备组合后体积、重量，以及现场施工条件来决定。 (2)锅炉受热面组合形式，根据结构特征及现场施工条件确定
检查对象 使用仪器 检查对象 使用仪器
中心位置 拉钢卷尺 大梁间对角线误差 拉线法
炉顶水平度 水平仪 立柱垂直度 悬吊线坠、经纬仪
大梁水平度 水准仪
组合形式 优点 缺点
直立式 占地面积小 钢材消耗大、安全状况较差
横卧式 克服了直立式的缺点 占地面积多竖立时会造成设备永久变形或损伤
(3)锅炉受热面组件吊装原则
锅炉受热面组件吊装的一般原则是:先上后下，先两侧后中间。先中心再逐渐向炉前、炉后、炉左、炉

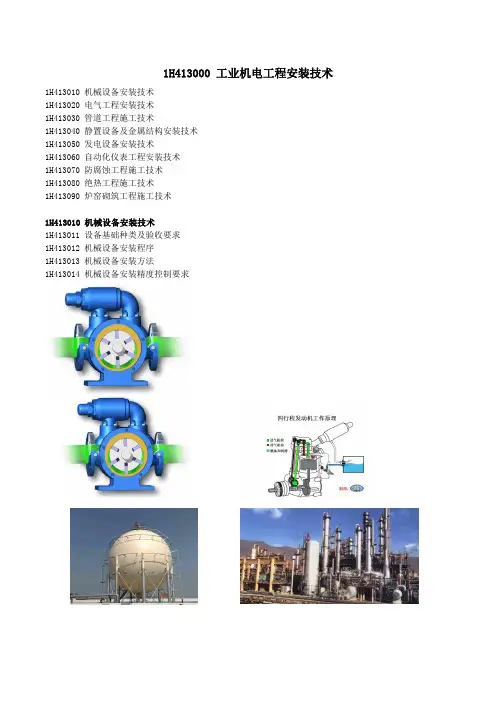

1H413000工业机电工程安装技术
1H413010机械设备安装技术
1H413020电气工程安装技术
1H413030管道工程施工技术
1H413040静置设备及金属结构安装技术
1H413050发电设备安装技术
1H413060自动化仪表工程安装技术
1H413070防腐蚀工程施工技术
1H413080绝热工程施工技术
1H413090炉窑砌筑工程施工技术
1H413010机械设备安装技术
1H413011设备基础种类及验收要求
1H413012机械设备安装程序
1H413013机械设备安装方法
1H413014机械设备安装精度控制要求1H413011机械设备基础种类及验收要求
—、工业安装工程中的土建工程
1.工业安装工程的项目为：土建工程、钢结构工程、设备工程、管道工程、电气工程、自动化仪表工程、
防腐蚀工程、绝热工程、炉窑砌筑工程九项。
2.土建工程主要指设备基础、工业装置中的建、构筑物。
3.工业安装工程中设备基础可根据施工质量控制和专业验收需要，按设备基础、楼层、施工段或变形缝进
行划分。
二、设备基础的种类及应用（一）材料组成不同的设备基础种类及应用
（二）埋置深度不同的设备基础种类及应用
钢筋混凝土
垫层基础素凝土基
础（三）结构形式不同的基础种类及应用
1.大块式基础
以钢筋混凝土为主要材料、刚度很大的块体基础，广泛应用于设备基础。
2.箱式基础
由底板、顶板和承重的纵向、横向墙体组成的基础。
3.框架式基础
由顶层梁板、立柱和底层梁板结构组成的基础，适用于作为电机、压缩机等设备的基础。
（四）使用功能不同的基础分类及应用
1.减振基础
可以消减振动能量的基础。
2.绝热层基础
在基础底部设置隔热、保温层的基础，适用于有特殊保温要求的设备基础。
三、设备基础施工质量验收要求
2.设备基础混凝土强度的验收要求
3.设备基础位置、标高、几何尺寸的验收要求
4.设备基础外观质量检查验收
5.预埋地脚螺栓的验收要求
2.设备基础混凝土强度的验收要求
①基础施工单位应提供设备基础质量合格证明文件，主要检查验收其混凝土配合比、混凝土养护及混凝土
