一级建造师机电工程管理实物教材PPT
总结词
注重质量管理
详细描述
一级建造师应注重质量管理，建立完善的质量管理体系， 严格控制施工质量，确保工程符合相关质量标准和规范要 求。同时，应关注质量问题的整改和预防措施的落实。
总结词
加强成本管理
详细描述
一级建造师应加强成本管理，合理控制工程成本，提高经 济效益。应关注材料采购、施工过程中的成本控制以及工 程结算等环节的管理工作，确保工程成本控制在合理范围 内。
一级建造师机电工程 管理实物教材
目录
• 机电工程概述 • 机电工程设计与施工 • 机电工程材料与设备 • 机电工程施工技术与管理 • 机电工程质量控制与验收 • 机电工程案例分析
01
机电工程概述
机电工程的基本概念
机电工程是将机械学、电子学和信息 技术等多学科融合的综合应用领域， 主要涉及机械、电气、自动化等方面 的技术和应用。
总结词
关注新技术发展
详细描述
一级建造师应关注新技术的发展趋势，了解最新的施工工 艺和设备，不断提升自己的技术水平，以适应不断变化的 市场需求。
机电工程施工管理
总结词
强化施工进度管理
详细描述
一级建造师应强化施工进度管理，制定科学的施工计划， 合理安排施工进度，确保工程按期完成。同时，应关注施 工过程中的进度调整，确保工程进度不受影响。
检查工程是否符合设计要求，设 备运行是否正常，是否符合安全、 环保等方面的规定。
验收资料整理
验收过程中需整理相关资料，包 括验收报告、测试报告等，以供 后续使用和存档。
03
机电工程材料与设备
机电工程常用材料
金属材料
包括钢铁、铜、铝等，用于制造各种机械零件和设备。
非金属材料
如塑料、橡胶、陶瓷等，常用于密封、绝缘和减震等用途。
注重质量管理
详细描述
一级建造师应注重质量管理，建立完善的质量管理体系， 严格控制施工质量，确保工程符合相关质量标准和规范要 求。同时，应关注质量问题的整改和预防措施的落实。
总结词
加强成本管理
详细描述
一级建造师应加强成本管理，合理控制工程成本，提高经 济效益。应关注材料采购、施工过程中的成本控制以及工 程结算等环节的管理工作，确保工程成本控制在合理范围 内。
一级建造师机电工程 管理实物教材
目录
• 机电工程概述 • 机电工程设计与施工 • 机电工程材料与设备 • 机电工程施工技术与管理 • 机电工程质量控制与验收 • 机电工程案例分析
01
机电工程概述
机电工程的基本概念
机电工程是将机械学、电子学和信息 技术等多学科融合的综合应用领域， 主要涉及机械、电气、自动化等方面 的技术和应用。
总结词
关注新技术发展
详细描述
一级建造师应关注新技术的发展趋势，了解最新的施工工 艺和设备，不断提升自己的技术水平，以适应不断变化的 市场需求。
机电工程施工管理
总结词
强化施工进度管理
详细描述
一级建造师应强化施工进度管理，制定科学的施工计划， 合理安排施工进度，确保工程按期完成。同时，应关注施 工过程中的进度调整，确保工程进度不受影响。
检查工程是否符合设计要求，设 备运行是否正常，是否符合安全、 环保等方面的规定。
验收资料整理
验收过程中需整理相关资料，包 括验收报告、测试报告等，以供 后续使用和存档。
03
机电工程材料与设备
机电工程常用材料
金属材料
包括钢铁、铜、铝等，用于制造各种机械零件和设备。
非金属材料
如塑料、橡胶、陶瓷等，常用于密封、绝缘和减震等用途。
一级建造师《机电工程管理与实务》精讲课件(三)
1H413000工业机电工程安装技术本目重点是：机械设备基础的种类及其应用、机械设备基础验收要求、机械设备安装施工程序、机械设备安装的方法，机械设备安装的精度控制要求。
1H413011 机械设备基础的种类及验收要求本条主要知识点是：设备基础的种类及应用设备基础混凝土强度的验收要求，设备基础位置、外形尺寸及外观的验收要求，预埋地脚螺栓的验收要求，设备基础常见质量通病。
1H413011 机械设备基础的种类及验收要求：设备基础是机械设备动、静荷载的承载体，机械设备基础的设计选择由设计单位根据生产工艺要求、机械设备的特点、荷载大小和安装精度来确定。
材料组成不同、埋置深度不同、结构形式不同、使用功能不同的基础分类及应用。
一、设备基础的种类及应用一、设备基础的种类及应用一、设备基础的种类及应用2015单项选择题5.下列设备安装中，通常情况下采用桩基础的是（）。
A.水泵B.变压器C.汽轮机D.空调机组【答案】C P67水泵变压器汽轮机空调机组2.深基础（1）桩基础。
由承台、桩组成的基础形式，可分为预制桩和灌注桩两大类，适用于需要减少基础振幅、减弱基础振动或控制基础沉降和沉降速率的精密、大型设备的基础。
（2）沉井基础。
用混凝土或钢筋混凝土制成的井筒式基础。
桩基础沉井基础扩展基础独立基础与联合基础【07单】精密、大型设备安装基础需要考虑减小基础振幅、减弱基础振动或控制基础沉降等，最适合采用的基础是（）。
A．扩展基础B．联合基础C．桩基础D．沉井基础答案：CP67【07单】深基础1.桩基础：由承台、桩组成的基础形式，适用于需要减少基础振幅、减弱基础振动或控制基础沉降和沉降速率的精密、大型设备的基础。
2．沉井基础：用混凝土或钢筋混凝土制成的井筒式基础。
1H413010 机械设备安装技术扩展基础扩展基础用钢筋混凝土建造的基础抗弯能力强，不受刚性角限制，称为扩展基础。
扩展基础spread foundation将上部结构传来的荷载,通过向侧边扩展成一定底面积，使作用在基底的压应力等于或小于地基土的允许承载力，而基础内部的应力应同时满足材料本身的强度要求，这种起到压力扩散作用的基础称为扩展基础。
一级建造师机电实务精讲ppt课件
【答案】CE 4.下列管道液压试验实施中，正确的是（ ）。
A.当管道与设备作为一个系统试验时，应按管道的试验压力进行试验 B.对奥氏体不锈钢管道试验时，控制水中氢离子含量不超过25ppm C.埋地钢管道的试验压力应为设计压力的1.5倍 D.试验时，严禁材料试验温度接近脆性转变温度 【答案】D
完整版ppt课件
完整版ppt课件
22
1H413040静置设备安装技术
一、塔、容器类工艺设备的工艺结构特 点、分类和现场到货状态
1H413041掌握塔器设备的安装技术 二、塔器设备安装技术 三、产品焊接试板的制作与检验
四、压力试验与气密性试验
1H413042掌握金属储罐制作安装技术
一、金属储罐（柜）的分类及其结构 特点
洗（简称吹洗）工作，并应在吹洗前编制吹洗方案。 2．吹洗的顺序应按主管、支管、疏排管依次进行。
完整版ppt课件
7
三、管道耐压试验（重点）
管道的耐压试验应在热处理、无损检验合格后进行， 耐压试验一般采用液压试验或气压试验，不能进行液压试 验的，经过设计单位同意可采用气压试验或液压-气压试 验代替，脆性材料严禁使用气压试验。
完整版ppt课件
24
三、产品焊接试板的制作与检验
（一）产品焊接试板的制作要求（重点） 1．试板的原材料必须合格，且应与容器用材具有相同钢号、
相同规格和相同热处理状态。试板应设置在筒节纵向焊 缝的延长部位，与筒节同时施焊。 2．试板应由施焊容器的焊工，采用施焊容器时相同条件与 相同焊接工艺焊接。有热处理要求的容器，试板应随容 器一起进行热处理。
完整版ppt课件
15
5．进行液压试验时，若气温低于5℃，则应采取防冻措施； 否则，应改用气压试验。液压试验合格后，应将系统内的 液体排尽。
A.当管道与设备作为一个系统试验时，应按管道的试验压力进行试验 B.对奥氏体不锈钢管道试验时，控制水中氢离子含量不超过25ppm C.埋地钢管道的试验压力应为设计压力的1.5倍 D.试验时，严禁材料试验温度接近脆性转变温度 【答案】D
完整版ppt课件
完整版ppt课件
22
1H413040静置设备安装技术
一、塔、容器类工艺设备的工艺结构特 点、分类和现场到货状态
1H413041掌握塔器设备的安装技术 二、塔器设备安装技术 三、产品焊接试板的制作与检验
四、压力试验与气密性试验
1H413042掌握金属储罐制作安装技术
一、金属储罐（柜）的分类及其结构 特点
洗（简称吹洗）工作，并应在吹洗前编制吹洗方案。 2．吹洗的顺序应按主管、支管、疏排管依次进行。
完整版ppt课件
7
三、管道耐压试验（重点）
管道的耐压试验应在热处理、无损检验合格后进行， 耐压试验一般采用液压试验或气压试验，不能进行液压试 验的，经过设计单位同意可采用气压试验或液压-气压试 验代替，脆性材料严禁使用气压试验。
完整版ppt课件
24
三、产品焊接试板的制作与检验
（一）产品焊接试板的制作要求（重点） 1．试板的原材料必须合格，且应与容器用材具有相同钢号、
相同规格和相同热处理状态。试板应设置在筒节纵向焊 缝的延长部位，与筒节同时施焊。 2．试板应由施焊容器的焊工，采用施焊容器时相同条件与 相同焊接工艺焊接。有热处理要求的容器，试板应随容 器一起进行热处理。
完整版ppt课件
15
5．进行液压试验时，若气温低于5℃，则应采取防冻措施； 否则，应改用气压试验。液压试验合格后，应将系统内的 液体排尽。
一级建造师机电实务课件
› 4）设计变更交底--设计人员向施工人员交底（发生大变 化前）P.182；
施工安全技术交底—逐级下达到施工作业班组全体 人员（工序施工前）P.257。
3、施工过程
质量管理：
› 质量控制策划内容 › 质量控制点的设置 › 质量预控内容、方法 › 施工质量检验要求 P268 › 直方图 P270 › 施工技术与施工质量问题查找原因 › 施工质量问题处理后的注意事项 P271 › 质量验收的依据 P319 › 项目划分 P319 › 主控项目、一般项目、感观项目 P322 P328 › 检验批验收工作程序 P326
› 组织编制人：项目部技术负责人或专业技术负责人 › 参与人：项目工程人员、施工员（骨干）
方案的审批核准
› 分包编写的施工方案：专业总工程师确认后报自己单位 的工程技术负责人审批后——报总包审核
› 总包编写的施工方案：项目总工程师确认后报自己单位 的工程技术负责人审批后——报监理审核
› 审核通过后，由项目总工程师批准执行
（2）编制施工方案时对施工程序的安排应考虑哪些 因素（内容）？
› 答题依据：施工程序：应明确各工序之间的顺序、平行、 交叉等逻辑关系。
› 答：编制施工方案时对施工程序的安排应考虑以下因素：
x 工程施工的规律、专业技术特点
x 与施工方法一致（满足施工工艺的要求）与其他专业的配合、分 部分项工程搭接关系等（各个工序之间的顺序、平行、交叉等逻 辑关系）
技术措施—采取YY（加快、提高、降低、保证、达 到）施工XX的技术方法措施。如施工方案的优化， 分析技术的先进性和经济的合理性，分析为实现XX 目标，改变施工技术、方法和施工机械的可能性；
合同措施—对施工合同的工期、索赔与有关XX计划 目标相协调措施；
施工安全技术交底—逐级下达到施工作业班组全体 人员（工序施工前）P.257。
3、施工过程
质量管理：
› 质量控制策划内容 › 质量控制点的设置 › 质量预控内容、方法 › 施工质量检验要求 P268 › 直方图 P270 › 施工技术与施工质量问题查找原因 › 施工质量问题处理后的注意事项 P271 › 质量验收的依据 P319 › 项目划分 P319 › 主控项目、一般项目、感观项目 P322 P328 › 检验批验收工作程序 P326
› 组织编制人：项目部技术负责人或专业技术负责人 › 参与人：项目工程人员、施工员（骨干）
方案的审批核准
› 分包编写的施工方案：专业总工程师确认后报自己单位 的工程技术负责人审批后——报总包审核
› 总包编写的施工方案：项目总工程师确认后报自己单位 的工程技术负责人审批后——报监理审核
› 审核通过后，由项目总工程师批准执行
（2）编制施工方案时对施工程序的安排应考虑哪些 因素（内容）？
› 答题依据：施工程序：应明确各工序之间的顺序、平行、 交叉等逻辑关系。
› 答：编制施工方案时对施工程序的安排应考虑以下因素：
x 工程施工的规律、专业技术特点
x 与施工方法一致（满足施工工艺的要求）与其他专业的配合、分 部分项工程搭接关系等（各个工序之间的顺序、平行、交叉等逻 辑关系）
技术措施—采取YY（加快、提高、降低、保证、达 到）施工XX的技术方法措施。如施工方案的优化， 分析技术的先进性和经济的合理性，分析为实现XX 目标，改变施工技术、方法和施工机械的可能性；
合同措施—对施工合同的工期、索赔与有关XX计划 目标相协调措施；
全国一级建造师机电工程管理与实务授课PPT
第一章
• • • • • •
机电工程技术
2H311000机电工程专业技术 2H311010机电工程测量 1，包括两部分内容（第1页） 2H311011掌握机电工程测量的要求 1，测量高程的两种方法（第1页） 2，测量待定位点基准线的两种方法（第2页）3， 平面控制测量中测量网等级及三角网布设要求 （第2/3页）
• • • • • • • • • •
2H313022掌握输配电线路的施工方法 1，室外线路施工方法（第56页） 2，室外电缆敷设第2条（第57页） 3，室内桥架安装第1、5条（第57页） 4，二次回路接线第2条（第58页） 5，电动机接线第2条（第58页） 2H313030动力设备安装工程施工技术 2H313031掌握气轮发电机安装技术 1，汽轮机设备安装程序（第60页） 2，轴系找正、发电转子安装（第61/62页）
• • • • • • • • • • •
2H313000工业机电工程施工技术 1，工业机电划分7类（第48页） 2H313010机械设备工程施工技术 2H313011掌握机械设备安装工程施工程序 1，设备安装程序（第49页） 2，基础验收第2点（第49页） 3，中心标牌、基准点材质（第49页） 4，地脚螺栓形式（第49页） 5，垫铁分类（第49/50页） 6，安装调整“三找”（第50页） 7，设备灌浆材料（第50页）
• 1，位置精度---由施工单位现场解决；
• 2，设备制造精度---供应商、制造商+相 关单位监造人员解决； • 3，运行精度---分阶段由相关试运行人员 解决
• • • •
2H313020电气装置安装工程施工技术 2H313021掌握电气装置工程安装的施工程序 1，常用电气装置工程施工顺序（第54页） 2，电气装置安装注意事项第1、4、11条（第 54/55页） • 3，交接试验含义（第55页） • 4，通电检验步骤第1条（第56页） • 5，交接验收第（二）条（第56页）
一级建造师机电工程管理与实务PPT课件( 38页)
结合项目管理教材 1H420030 机电工程施工招标投标管理
结合招标投标法（补充案例见下页）
施工招标投标案例
背景：
某电器设备厂筹资新建一生产流水线，该工程设 计已完成，施工图纸齐备，施工现场已完成“三通一 平”工作，已具备开工条件。工程施工招标委托招标 代理机构采用公开招标方式代理招标。
五、2011年大纲及考试用书变化说明
全国一级建造师执业资格考试大纲到今
年已经经历了三版，期间发生了一些重要的 变化。作为第三版的《机电工程管理与实 务》，与第二版相比其主要变化（从考试角 度理解）体现在如下几个方面：
1.组成管理与实务第一大部分“机电工程 技术部分”，第二版分为两个部分，机电工 程专业技术和机电工程安装技术；第三版调 整为四个部分，机电工程项目常用材料及工 程设备；机电工程项目专业技术；工业机电 工程项目安装技术；建筑机电工程项目安装 技术。
8.为了提高建造师实际从事施工现场管理、组织、技术能 力的要求，第二章《机电工程项目施工管理》，作了修改和补 充，知识点更加准确，同时增加了案例，重点是丰富案例分析 内容，增加机电工程项目管理的实践成分。
为与综合三门科目的衔接平衡，避免内容重复和遗漏，对
其中涉及项目管理实务部分内容，结合机电工程项目的特点，
3.上述招标工作存在哪些问题？ 4.A、B、C 3家投标单位要求撤回投标文件的作 法是否正确？为什么？
5.如果招标失败，招标人可否另行招标？投标单 位的损失是否应由招标人赔偿？为什么？
答案： 1.应推荐采用总价合同。因为该工程施工图齐备， 现场条件满足开工要求，工期为1年，风险较小。 2.应该含有赶工措施费。因为该工程工期压缩较大。 3.在招标工作中，存在以下问题： （1）开标以后，又重新确定标底。 （2）在投标有效期内没有完成定标工作。
结合招标投标法（补充案例见下页）
施工招标投标案例
背景：
某电器设备厂筹资新建一生产流水线，该工程设 计已完成，施工图纸齐备，施工现场已完成“三通一 平”工作，已具备开工条件。工程施工招标委托招标 代理机构采用公开招标方式代理招标。
五、2011年大纲及考试用书变化说明
全国一级建造师执业资格考试大纲到今
年已经经历了三版，期间发生了一些重要的 变化。作为第三版的《机电工程管理与实 务》，与第二版相比其主要变化（从考试角 度理解）体现在如下几个方面：
1.组成管理与实务第一大部分“机电工程 技术部分”，第二版分为两个部分，机电工 程专业技术和机电工程安装技术；第三版调 整为四个部分，机电工程项目常用材料及工 程设备；机电工程项目专业技术；工业机电 工程项目安装技术；建筑机电工程项目安装 技术。
8.为了提高建造师实际从事施工现场管理、组织、技术能 力的要求，第二章《机电工程项目施工管理》，作了修改和补 充，知识点更加准确，同时增加了案例，重点是丰富案例分析 内容，增加机电工程项目管理的实践成分。
为与综合三门科目的衔接平衡，避免内容重复和遗漏，对
其中涉及项目管理实务部分内容，结合机电工程项目的特点，
3.上述招标工作存在哪些问题？ 4.A、B、C 3家投标单位要求撤回投标文件的作 法是否正确？为什么？
5.如果招标失败，招标人可否另行招标？投标单 位的损失是否应由招标人赔偿？为什么？
答案： 1.应推荐采用总价合同。因为该工程施工图齐备， 现场条件满足开工要求，工期为1年，风险较小。 2.应该含有赶工措施费。因为该工程工期压缩较大。 3.在招标工作中，存在以下问题： （1）开标以后，又重新确定标底。 （2）在投标有效期内没有完成定标工作。
一级建造师机电安装工程管理与实务ppt课件
运动位置
平面传动 空间传动
特点
优点 缺点
2、平面齿轮传动：二平行轴之间传动
外啮合 内啮合
3、空间齿轮传动：二交错轴之间传动
变换齿轮斜角 可以实现空间 任意角度传动
齿轮传动的主要特点：
①优点：适用广 传动比准确、效率高 可靠，长寿 可任意空间传动
②缺点：安装精度、成本高 不宜远距传动
（2）蜗轮蜗杆传动：
C．心轴
D．挠性轴
3．滚动轴承与滑动轴承相比，其优点是( )。
A．抗冲击能力强 B．摩擦阻力小
C．启动灵敏
D．润滑简便
E．高速时噪声低
1H411014 熟悉技术测量与公差配合 一、技术测量
（一）技术测量的概念 测量过程四要素：
测量对象 ： 计量单位 ： 测量方法： 直接与间接； 绝对与相对；
单项与综合； 接触与非接触； 主动与被动； 静态与动态； 测量精度：是指测量结果与真值的一致程度。
配合是指基本尺寸相同的、互相结合的孔和轴公差带之间 的关系。
配合类型：
（1）间隙配合——动配合 （2）过盈配合——静配合。
（3）过渡配合——中间配合。
1H411015 了解机械机构的类型
平面连杆机构
组成： 简单的为平面四连杆机构 特性：（1）急回特性：
（2）死点位置：从动件卡死 （3）压力角： 驱动力与作用点之间所夹的角 （4）传动角：用压力角的余角
1013 轴承的特性
支承轴及轴上零件，保持旋转精度、减少摩擦
（1）轴承的类型、特性：
滑动轴承：轴瓦与轴间的摩擦
对轴瓦材料的要求；巴氏合金、青铜等
滚动轴承；双圈结构，滚动体
分为：向心轴承、推力轴承 球轴承、滚子轴承
机电工程管理与实务一级讲义教材
第三节“一级建造师（机电工程）注册执业管理规定 及相关要求”共3条，掌握1条，熟悉1条，了解1条。
1H412020 起重技术
在机电设备安装工程中，起重技术是一项极为重要 的技术。随着我国工程建设向标准化、工厂化、大型化 、集成化方向发展。设备吊装的重量越来越重，高度越 来越高，难度越来越大，一个大型设备的吊装，往往是 制约工程的进度、经济和安全的关键；同时，也展示安 装企业的技术能力和装备能力。本目的重点是：掌握起 重机械的使用要求、吊具的选用原则，熟悉常用吊装方 案的选用原则，了解起重吊装作业的稳定性。
3. 为使机电工程注册建造师更好掌握注册执业管理规 定及相关要求的知识，在第三章“机电工程项目施工相关 法规与标准”的第三节“一级建造师（机电工程）注册执 业管理规定及相关要求”中增加了3条内容：注册执业工程 规模标准、注册执业工程范围、施工管理签章文件目录。
4. 为了提高建造师实际从事施工现场管理、组织、技 术能力的要求，第二章《机电工程项目施工管理》，作了 修改和补充，知识点更加准确，同时增加了案例，重点是 丰富案例分析内容，增加机电工程项目管理。
（2）第二章“机电工程项目施工管理”共17目、81 条，掌握79条，熟悉2条。
（3）第三章“机电工程项目施工相关法规与标准”共 3节、5目、17条，掌握12条，熟悉4条，了解1条。其中：
第一节“机电工程项目施工相关法规”共3目、7条， 掌握4条，熟悉3条；
第二节“机电工程项目施工相关标准”共2目、7条， 掌握7条；
和索、吊具设置的依据。计算载荷的一般公式为：
Qj=K1K2Q
（1H412021-1）
式中 Qj ——计算载荷；
Q ——设备及索吊具重量的总和。
2．额定起重量 在确定回转半径和起升高度后，起重机能安全起吊的 重量。额定起重量应大于计算载荷。
1H412020 起重技术
在机电设备安装工程中，起重技术是一项极为重要 的技术。随着我国工程建设向标准化、工厂化、大型化 、集成化方向发展。设备吊装的重量越来越重，高度越 来越高，难度越来越大，一个大型设备的吊装，往往是 制约工程的进度、经济和安全的关键；同时，也展示安 装企业的技术能力和装备能力。本目的重点是：掌握起 重机械的使用要求、吊具的选用原则，熟悉常用吊装方 案的选用原则，了解起重吊装作业的稳定性。
3. 为使机电工程注册建造师更好掌握注册执业管理规 定及相关要求的知识，在第三章“机电工程项目施工相关 法规与标准”的第三节“一级建造师（机电工程）注册执 业管理规定及相关要求”中增加了3条内容：注册执业工程 规模标准、注册执业工程范围、施工管理签章文件目录。
4. 为了提高建造师实际从事施工现场管理、组织、技 术能力的要求，第二章《机电工程项目施工管理》，作了 修改和补充，知识点更加准确，同时增加了案例，重点是 丰富案例分析内容，增加机电工程项目管理。
（2）第二章“机电工程项目施工管理”共17目、81 条，掌握79条，熟悉2条。
（3）第三章“机电工程项目施工相关法规与标准”共 3节、5目、17条，掌握12条，熟悉4条，了解1条。其中：
第一节“机电工程项目施工相关法规”共3目、7条， 掌握4条，熟悉3条；
第二节“机电工程项目施工相关标准”共2目、7条， 掌握7条；
和索、吊具设置的依据。计算载荷的一般公式为：
Qj=K1K2Q
（1H412021-1）
式中 Qj ——计算载荷；
Q ——设备及索吊具重量的总和。
2．额定起重量 在确定回转半径和起升高度后，起重机能安全起吊的 重量。额定起重量应大于计算载荷。
一级建造师机电工程管理与实务知识资料【优质PPT】
经典PPT模版 欢迎下载
机电工程管理与实务
（三）高程控制测量 1．高程控制点布设的原则 （1）测区的高程系统，宜采用国家高程基准。在已有高程控制网的地区进行测量时，可 沿用原高程系统。当小测区联测有困难时，亦可采用假定高程系统。 (2）高程测量的方法有水准测量法、电磁波测距三角高程测量法。常用水准测量法。 (3）高程控制测量等级划分：依次为二、三、四、五等。各等级视需要，均可作为测区 的首级高程控制 2.高程控制点布设的方法 (1）水准测量法的主要技术要求 ．各等级的水准点，应埋设水准标石。水准点应选在土质坚硬、便于长期保存和使
经典PPT模版 欢迎下载
机电工程管理与实务
3.常用的测量仪器 测量仪器必须经过检定且在检定周期内方可投入使用。 例如：光学经纬仪（如苏光招经纬仪等）：它的主要 功能是测量纵、横轴线（中心线）以及垂直度的控制测量 等。光学经纬仪主要应用于机电工程建（构）筑物建立平 面控制网的侧量以及厂房（车问）柱安装铅垂度的控制测 量，用于测量纵向、横向中心线，建立安装侧量控制网并 在安装全过程进行测量控制。 例如：全站仪（如Nikon DTM-530E等）是一种采用 红外线自动数字显示距离的测量仪器。采用全站仪进行水 平距离测量，主要应用于建筑工程平面控制网水平距离的 测量及测设、安装控制网的测设、建安过程中水平距离的 测量等
2.平面控制网布设的要求 (1）导线测量法的主要技术要求： ．当导线平均边长较短时，应控制导线边数。 ．导线宜布设成直伸形状，相邻边长不宜相差过大。 ．当导线网用作首级控制时，应布设成环形网，网内不同环节上的点不宜相距 过近 (2）三边测量的主要技术要求： ．各等级三边网的起始边至最远边之间的三角形个数不宜多于10个 ．各等级三边网的边长宜近似相等，其组成的各内角应符合规定。 (3) 三角测量的网（锁）布设，应符合下列要求： ．各等级的首级控制网，宜布设为近似等边三角形的网（锁），其三角形的内 角不应小于30゜；当受地形限制时，个别角可放宽，但不应小于25゜。 ．加密的控制网，可采用插网、线形网或插点等形式，各等级的插点宜采用坚 强图形布设，一、二级小三角的布设，可采用线形锁，线形锁的布设，宜近 于直伸。
机电工程管理与实务
（三）高程控制测量 1．高程控制点布设的原则 （1）测区的高程系统，宜采用国家高程基准。在已有高程控制网的地区进行测量时，可 沿用原高程系统。当小测区联测有困难时，亦可采用假定高程系统。 (2）高程测量的方法有水准测量法、电磁波测距三角高程测量法。常用水准测量法。 (3）高程控制测量等级划分：依次为二、三、四、五等。各等级视需要，均可作为测区 的首级高程控制 2.高程控制点布设的方法 (1）水准测量法的主要技术要求 ．各等级的水准点，应埋设水准标石。水准点应选在土质坚硬、便于长期保存和使
经典PPT模版 欢迎下载
机电工程管理与实务
3.常用的测量仪器 测量仪器必须经过检定且在检定周期内方可投入使用。 例如：光学经纬仪（如苏光招经纬仪等）：它的主要 功能是测量纵、横轴线（中心线）以及垂直度的控制测量 等。光学经纬仪主要应用于机电工程建（构）筑物建立平 面控制网的侧量以及厂房（车问）柱安装铅垂度的控制测 量，用于测量纵向、横向中心线，建立安装侧量控制网并 在安装全过程进行测量控制。 例如：全站仪（如Nikon DTM-530E等）是一种采用 红外线自动数字显示距离的测量仪器。采用全站仪进行水 平距离测量，主要应用于建筑工程平面控制网水平距离的 测量及测设、安装控制网的测设、建安过程中水平距离的 测量等
2.平面控制网布设的要求 (1）导线测量法的主要技术要求： ．当导线平均边长较短时，应控制导线边数。 ．导线宜布设成直伸形状，相邻边长不宜相差过大。 ．当导线网用作首级控制时，应布设成环形网，网内不同环节上的点不宜相距 过近 (2）三边测量的主要技术要求： ．各等级三边网的起始边至最远边之间的三角形个数不宜多于10个 ．各等级三边网的边长宜近似相等，其组成的各内角应符合规定。 (3) 三角测量的网（锁）布设，应符合下列要求： ．各等级的首级控制网，宜布设为近似等边三角形的网（锁），其三角形的内 角不应小于30゜；当受地形限制时，个别角可放宽，但不应小于25゜。 ．加密的控制网，可采用插网、线形网或插点等形式，各等级的插点宜采用坚 强图形布设，一、二级小三角的布设，可采用线形锁，线形锁的布设，宜近 于直伸。

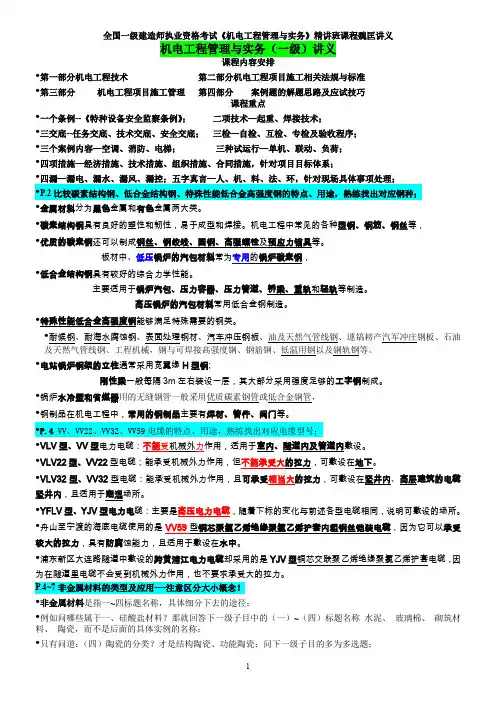

机电工程管理与实务(一级)讲义
机电工程管理与实务（一级）讲义课程内容安排•第一部分机电工程技术第二部分机电工程项目施工相关法规与标准•第三部分机电工程项目施工管理第四部分案例题的解题思路及应试技巧课程重点•一个条例--《特种设备安全监察条例》；二项技术—起重、焊接技术；•三交底--任务交底、技术交底、安全交底；三检—自检、互检、专检及验收程序；•三个案例内容—空调、消防、电梯；三种试运行—单机、联动、负荷；•四项措施—经济措施、技术措施、组织措施、合同措施，针对项目目标体系；•四漏—漏电、漏水、漏风、漏控；五字真言—人、机、料、法、环，针对现场具体事项处理；•P.2比较碳素结构钢、低合金结构钢、特殊性能低合金高强度钢的特点、用途，熟练找出对应钢种；•金属材料分为黑色金属和有色金属两大类。
•碳素结构钢具有良好的塑性和韧性，易于成型和焊接。
机电工程中常见的各种型钢、钢筋、钢丝等，•优质的碳素钢还可以制成钢丝、钢绞线、圆钢、高强螺栓及预应力锚具等。
板材中、低压锅炉的汽包材料常为专用的锅炉碳素钢，•低合金结构钢具有较好的综合力学性能。
主要适用于锅炉汽包、压力容器、压力管道、桥梁、重轨和轻轨等制造。
高压锅炉的汽包材料常用低合金钢制造。
•特殊性能低合金高强度钢能够满足特殊需要的钢类。
•耐候钢、耐海水腐蚀钢、表面处理钢材、汽车冲压钢板、油及天然气管线钢、連镐耪产汽军冲庄钢板、石油及天然气管线钢、工程机械，钢与可焊接高强度钢、钢筋钢、低温用钢以及钢轨钢等。
•电站锅炉钢架的立柱通常采用宽翼缘H型钢;刚性梁一般每隔3m左右装设一层，其大部分采用强度足够的工字钢制成。
•锅炉水冷壁和省煤器用的无缝钢管一般采用优质碳素钢管或低合金钢管，•钢制品在机电工程中，常用的钢制品主要有焊材、管件、阀门等。
•P.4 VV、VV22、VV32、VV59电缆的特点、用途，熟练找出对应电缆型号；•VLV型、VV型电力电缆：不能受机械外力作用，适用于室内、隧道内及管道内敷设。
