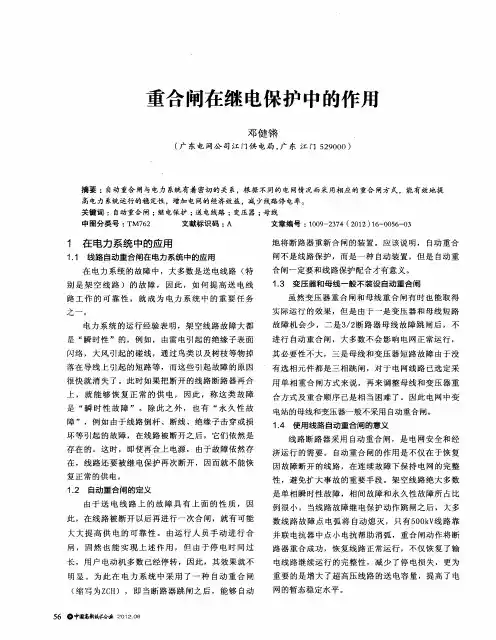

重合闸在继电保护中的作用
邓健锵 （广东电网公司江门供电局，广东江门５２９０００）
摘要：自动重合闸与电力系统有着密切的关系，根据不同的电网情况而采用相应的重合闸方式，能有效地提 高电力系统运行的稳定性，增加电网的经济效益，减少线路停电率。 关键词：自动重合闸；继电保护；送电线路；变压器；母线 中图分类号：ＴＭ７６２ 文献标识码：Ａ 文章编号：１００９—２３７４（２０１２）１６—００５６—０３
１ 在电力系统中的应用
１．１ 线路自动重合闸在电力系统中的应用 在电力系统的故障中，大多数是送电线路（特 别是架空线路）的故障，因此，如何提高送电线 路工作的可靠性，就成为电力系统中的重要任务 之一。 电力系统的运行经验表明，架空线路故障大都
是“瞬时性”的，例如，由雷电引起的绝缘子表面 闪络，大风引起的碰线，通过鸟类以及树枝等物掉 落在导线上引起的短路等，而这些引起故障的原因
很快就消失了。此时如果把断开的线路断路器再合
上，就能够恢复正常的供电，因此，称这类故障 是“瞬时性故障”。除此之外，也有“永久性故 障”，例如由于线路倒杆、断线、绝缘子击穿或损 坏等引起的故障，在线路被断开之后，它们依然是
存在的。这时，即使再合上电源，由于故障依然存
在，线路还要被继电保护再次断开，因而就不能恢 复正常的供电。
１．２自动重合闸的定义 由于送电线路上的故障具有上面的性质，因
此，在线路被断开以后再进行一次合闸，就有可能
大大提高供电的可靠性。由运行人员手动进行合
闸，固然也能实现上述作用，但由于停电时间过
长，用户电动机多数已经停转，因此，其效果就不
明显。为此在电力系统中采用了一种自动重合闸
（缩写为ＺＣＨ），即当断路器跳闸之后，能够自动
５６ ｏ中闯高新技扣 ２０１ ２ ０６ 地将断路器重新合闸的装置。应该说明，自动重合
闸不是线路保护，而是一种自动装置，但是自动重 合闸一定要和线路保护配合才有意义。
１．３变压器和母线一般不装设自动重合闸 虽然变压器重合闸和母线重合闸有时也能取得 实际运行的效果，但是由于一是变压器和母线短路 故障机会少，二是３／２断路器母线故障跳闸后，不

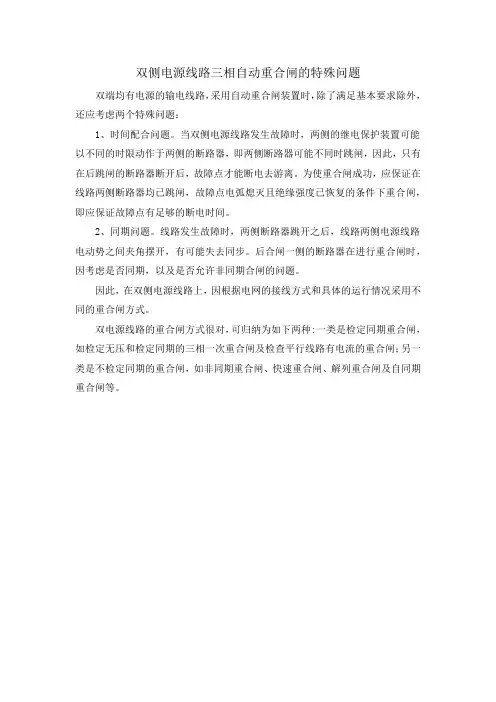

双侧电源线路三相自动重合闸的特殊问题
双端均有电源的输电线路，采用自动重合闸装置时，除了满足基本要求除外，还应考虑两个特殊问题：
1、时间配合问题。当双侧电源线路发生故障时，两侧的继电保护装置可能以不同的时限动作于两侧的断路器，即两侧断路器可能不同时跳闸，因此，只有在后跳闸的断路器断开后，故障点才能断电去游离。为使重合闸成功，应保证在线路两侧断路器均已跳闸，故障点电弧熄灭且绝缘强度已恢复的条件下重合闸，即应保证故障点有足够的断电时间。
2、同期问题。线路发生故障时，两侧断路器跳开之后，线路两侧电源线路电动势之间夹角摆开，有可能失去同步。后合闸一侧的断路器在进行重合闸时，因考虑是否同期，以及是否允许非同期合闸的问题。
因此，在双侧电源线路上，因根据电网的接线方式和具体的运行情况采用不同的重合闸方式。
双电源线路的重合闸方式很对，可归纳为如下两种:一类是检定同期重合闸，如检定无压和检定同期的三相一次重合闸及检查平行线路有电流的重合闸；另一类是不检定同期的重合闸，如非同期重合闸、快速重合闸、解列重合闸及自同期重合闸等。
第六章 自 动 重 合 闸第一节 自动重合闸的作用及要求
一、自动重合闸在电力系统中的作用
架空线路故障大都是“瞬时性”的故障，在线路被继电保护迅速动作控制断路器断开后，故障点的绝缘水平可自行恢复，故障随即消失。此时，如果把断开的线路断路器重新合上，就能够恢复正常的供电。
此外，也有“永久性故障”，“永久性故障”在线路被断开之后，它们仍然是存在的，即使合上电源，也不能恢复正常供电。
因此，在电力系统中采用了自动重合闸装置，即是当断路器由继电保护动作或其它非人工操作而跳闸后，能够自动控制断路器重新合上的一种装置。
二、重合闸在电力系统中的作用
• 大大提高供电的可靠性，减少线路停电的次数。
• 在高压输电线路上采用重合闸，可以提高电力系统并列运行的稳定性。
• 在架空线路上采用重合闸，可以暂缓架设双回线路，以节约投资。
• 对断路器本身由于机构不良或继电保护误动作而引起的误跳闸，也能起纠正的作用。
但是，当重合于永久性故障上时，它也将带来一些不利的影响，如：
（1）使电力系统又一次受到故障的冲击；
（2）由于断路器在很短的时间内，连续切断两次短路电流，而使其工作条件变得更加恶劣。
三、对自动重合闸装置的基本要求
• 正常运行时，当断路器由继电保护动作或其它原因而跳闸后，自动重合闸装置均应动作 。
• 由运行人员手动操作或通过遥控装置将断路器断开时，自动重合闸不应起动。
• 继电保护动作切除故障后，自动重合闸装置应尽快发出重合闸脉冲。
• 自动重合闸装置动作次数应符合预先的规定。
• 自动重合闸装置应有可能在重合闸以前或重合闸以后加速继电保护的动作 ，以便加速故障的切除 。
• 在双侧电源的线路上实现重合闸时，重合闸应满足同期合闸条件。
第六章 自 动 重 合 闸
第一节 自动重合闸的作用及要求
一、自动重合闸在电力系统中的作用
架空线路故障大都是“瞬时性”的故障，在线路被继电保护迅速动作控制断路器断开后，故障点的绝缘水平可自行恢复，故障随即消失。此时，如果把断开的线路断路器重新合上，就能够恢复正常的供电。
此外，也有“永久性故障”，“永久性故障”在线路被断开之后，它们仍然是存在的，即使合上电源，也不能恢复正常供电。
因此，在电力系统中采用了自动重合闸装置，即是当断路器由继电保护动作或其它非人工操作而跳闸后，能够自动控制断路器重新合上的一种装置。
二、重合闸在电力系统中的作用
• 大大提高供电的可靠性，减少线路停电的次数。
• 在高压输电线路上采用重合闸，可以提高电力系统并列运行的稳定性。
• 在架空线路上采用重合闸，可以暂缓架设双回线路，以节约投资。
• 对断路器本身由于机构不良或继电保护误动作而引起的误跳闸，也能起纠正的作用。
但是，当重合于永久性故障上时，它也将带来一些不利的影响，如：
（1）使电力系统又一次受到故障的冲击；
（2）由于断路器在很短的时间内，连续切断两次短路电流，而使其工作条件变得更加恶劣。
三、对自动重合闸装置的基本要求
• 正常运行时，当断路器由继电保护动作或其它原因而跳闸后，自动重合闸装置均应动作 。
• 由运行人员手动操作或通过遥控装置将断路器断开时，自动重合闸不应起动。
• 继电保护动作切除故障后，自动重合闸装置应尽快发出重合闸脉冲。
• 自动重合闸装置动作次数应符合预先的规定。
• 自动重合闸装置应有可能在重合闸以前或重合闸以后加速继电保护的动作 ，以便加速故障的切除 。
• 在双侧电源的线路上实现重合闸时，重合闸应满足同期合闸条件。
