5.自动重合闸

5.自动重合闸


鉴于单母线或双母线的变电所在母线故障时会造成全停或部分停电的严 重后果，有必要在枢纽变电所装设母线重合闸。根据系统的运行条件， 事先安排哪些元件重合、哪些元件不重合、哪些元件在符合一定条件时 才重合；如果母线上的线路及变压器都装有三相重合闸，使用母线重合 闸不需要增加设备与回路，只是在母线保护动作时不去闭锁那些预计重 合的线路和变压器，实现比较简单。

重合闸时间：
• 起动元件发出起动指令后，时间元件开始记时，达到预定的延时后，发出 一个短暂的合闸脉冲命令。这个延时就是重合闸时间，它是可以整定的， 选择的原则见后述。

一次合闸脉冲：
• 当延时时间到后，它马上发出一个可以合闸脉冲命令，并且开始记时，准 备重合闸的整组复归，复归时间一般为15－25秒。在这个时间内，即使再 有重合闸时间元件发出的命令，它也不再发出可以合闸的第二个命令。此 元件的作用是保证在一次跳闸后有足够的时间合上（对瞬时故障）和再次 跳开（对永久故障）断路器，而不会出现多次重合。
对于重合闸的经济效益，可用无重合闸时，因停电 而造成的国民经济损失来衡量。
重合闸的不足之处
当重合于永久性故障上时的不利影响：
• 使电力系统再一次受到故障的冲击，对超高压 系统还可能降低并列运行的稳定性； • 使断路器的工作条件变得更加恶劣，因为它要 在很短的时间内，连续切断两次短路电流。油 断路器在采用重合闸以后，遮断容量将有不同 程度的降低。
根据重合闸控制断路器相数的不同，
• 单相重合闸、三相重合闸、综合重合闸、分相重合闸。
重合闸的分类
目前在10kv及以上的架空线路和电缆与架空线的混合线路上，广泛采用 重合闸装置，只有在个别由于系统条件的限制，不能使用重合闸。例如：

自动重合闸原理

自动重合闸原理

自动重合闸原理
自动重合闸是电力系统中常用的一种保护装置，它能够在电力系统发生故障时快速切断故障电路，保护电力设备的安全运行。

自动重合闸工作的原理是通过监测电流、电压和其他参数的变化来判断电力系统是否存在故障。

当监测到电力系统出现故障时，自动重合闸会发出信号，切断故障电路。

同时，自动重合闸还会进行故障诊断，确定并记录故障信息，以便维修人员进行进一步分析和修复。

自动重合闸主要包括三个部分：故障检测、信号传输和刀闸控制。

在故障检测方面，自动重合闸会通过电流互感器和电压互感器监测电力系统的电流和电压，并将检测到的信号传输到信号传输部分。

在信号传输方面，自动重合闸会将检测到的信号传输到控制器，通过处理器进行信号处理和判断。

最后，在刀闸控制方面，自动重合闸会根据信号判断结果控制刀闸的开合，以实现故障切除和系统重合。

自动重合闸的优点在于其快速反应、准确判断故障和自动操作的能力。

它能够在电力系统发生故障时迅速切断故障电路，减少故障对电力设备的损害程度。

同时，自动重合闸的自动操作能力能够减轻维修人员的工作负担，提高电力系统的可靠性和安全性。

总之，自动重合闸是电力系统中一种重要的保护装置，通过监测和判断电力系统的故障情况，实现快速切断故障电路，保护电力设备的安全运行。

它的工作原理主要包括故障检测、信号
传输和刀闸控制。

自动重合闸的应用能够提高电力系统的可靠性和安全性，减少故障对电力设备的损害。

继电保护-第5章 自动重合闸

继电保护-第5章 自动重合闸

tQF2
tu
tARD
QF1跳开
QF2跳开
QF1重合
先跳闸一侧的重合闸时限：tARD＝tpr.2＋tQF2－tpr.1－tQF1＋tu
5.2.4 自动重合闸与继电保护的配合
为了尽量利用重合闸所提供的条件以加速切除故障，继电保护 与之配合时，采用以下两种方式：
重合闸前加速保护 重合闸后加速保护
1、重合闸前加速保护（前加速）
（2）正常运行时，当断路器由继电保护动作或其它原因而 跳闸后，自动重合闸 。
（4）自动重合闸后应能自动或手动复归，准备好下一次动作。
（5）自动重合闸装置的合闸时间应能整定，并能与继电保护 相配合，加速故障的切除。
（6）双侧电源的线路上实现重合闸时，应考虑合闸时两侧电 源间的同步问题。
KU1——无电压检定继电器；KU2——同步检定继电器； KRC——自动重合闸继电器
&
KU2
U-U
KRC
&
U< KU1
KRC
A
B
线路发生故障：两侧断路器跳闸以后，检定线路无电压的 一侧（B侧）重合闸首先动作，使断路器投入。
若B侧重合不成功：断路器再次跳闸。同步检定继电器不 动作，该侧重合闸不起动。
若B侧重合成功：线路有电压，A侧在检定同步之后，再 投入断路器，线路即恢复正常工作。
5.1.1 自动重合闸装置的作用：
（1）提高输电线路供电可靠性，减少线路停电的次数。
（2）在高压输电线路采用重合闸，可提高系统并列运行 的稳定性，提高线路的输送容量。
（3）对断路器本身机构不良或继电保护误动作而引起的 误跳闸，也能起到纠正的作用。
当重合于永久性故障上时，也会产生一些不利影响： （1）使系统再一次受到短路故障的冲击； （2）使断路器的工作条件变得更加恶劣。

安全自动装置之自动重合闸讲解

安全自动装置之自动重合闸讲解

安全自动装置之自动重合闸讲解一、自动重合闸的原理自动重合闸是在电力系统出现短路故障后，通过自动执行器将高压断路器的闭锁机构解开，达到重新合闸、恢复电力供应的目的。

其原理主要包括两个方面：故障检测和重合闸操作。

故障检测：通过电流、电压等传感器感知电力系统的工作状态，当检测到电力系统出现短路故障时，自动重合闸装置会向控制器发送故障信号。

重合闸操作：控制器接收到故障信号后，会发出命令控制自动执行器，将断路器的闭锁机构解开，实现断路器的合闸操作。

然后，控制器会检测电力系统是否恢复正常，如果正常，则保持断路器合闸；如果仍然存在故障，断路器会再次断开，以避免电力系统受到更大损坏。

二、自动重合闸的工作流程自动重合闸的工作流程主要包括以下几个步骤：检测故障、解锁闭锁机构、合闸操作和故障恢复判断。

1.检测故障：自动重合闸通过安装在电力系统中的传感器检测电流、电压等参数，当检测到电力系统出现故障时，会发出故障信号。

2.解锁闭锁机构：控制器接收到故障信号后，会发出命令控制自动执行器，将断路器的闭锁机构解开，使断路器能够合闸。

3.合闸操作：经过解锁闭锁机构后，自动执行器会控制断路器合闸，使电力系统重新供电。

4.故障恢复判断：控制器会监测电力系统的运行状态，如果检测到故障已经消除，电力系统恢复正常，则保持断路器合闸；如果仍然存在故障，断路器会再次断开。

三、自动重合闸的应用场景自动重合闸适用于各种电力系统，特别是对于较大容量的电力系统，自动重合闸可以快速恢复电力供应，减少停电时间，提高电力系统的可靠性。

以下是一些自动重合闸的应用场景。

1.供电可靠性要求高的场所：如医院、飞机场、铁路等场所，对电力系统的稳定供电要求较高，一旦出现故障需要快速恢复供电。

2.对停电时间要求较短的场所：有些生产流程、数据中心等场所，对停电时间的要求非常严格，自动重合闸可以帮助尽快恢复供电，减少生产线和数据的中断。

3.长距离输电线路：对于长距离输电线路，一旦发生短路故障，停电范围较大，自动重合闸可以帮助恢复供电，减少停电范围。

第5章 自动重合闸

第5章 自动重合闸

5.3 高压输电线路的单相自动重合闸
5.3.2单相自动重合闸的特点
2、动作时限的选择 满足：故障点灭弧和周围介质去游离时间，大于断路器及其操作 机构复归原状准备好再次动作的时间。
此外考虑： （1）两侧不同时限切除故障的可能性； （2）潜供电流对灭弧所产生的影响，图5.13（P161) 根据实测确定灭弧时间，我国电力系统220KV 的线路上为0.6s以 上。
5.2 输电线路的三相一次自动重合闸
2、双侧电源线路重合闸的主要方式
（2）非同期自动重合闸
当重合闸时间不够快，两侧电势功角摆开较快，但冲击电流未超 过规定值，可采用非同期自动重合闸。 （3）检同期自动重合闸 当必须满足同期条件才能重合闸时，需要采用检同期自动重合闸。 具体方法： 1）系统有3个及3个以上联系线路，可以不检同步重合闸；
5.2 输电线路的三相一次自动重合闸
（3）检同期自动重合闸
方法：
2）双回线路，检查另一线路有电流时，可以重合(见图5.2）；
5.2 输电线路的三相一次自动重合闸
3）必须检定同步的重合，其步骤：一侧先检无压合闸，另一侧再 同步合闸（图5.3所示） 3、具有同步检定和无电压检定的重合闸 缺陷：检查线 路无压合闸的 一侧，若正常 时误跳，这时 由于对侧并未 动作，线路上 有电压，因而 不能实现重合。

在220KV-500KV 的线路上获得了广泛的应用。110KV不推荐使用 。
5.3 高压输电线路的单相自动重合闸
5.3.3 输电线路自适应单相重合闸的概念
能自动识别故障的性质，在永久故障时不重合的重合
闸称之为自适应重合闸。 参考文献【3】
5.4 高压输电线路的综合重合闸简介

在线路上设计自动重合闸装置时，将单相重合闸和三相重合闸综 合在一起，当发生单相接地故障时，采用单相重合闸方式工作； 当发生相间短路时，采用三相重合闸方式工作。综合考虑这两种 重合闸方式的装置称为综合重合闸装置。

05 自动重合闸

05 自动重合闸

行三相重合。
继电保护原理
上海电力学院
(4) 对于非全相运行中可能误动作的保护 , 应 进行可靠的闭锁 ; 对于在单相接地时可能误动 作的相间保护 ( 如距离保护 ), 应有防止单相接 地误跳三相的措施。(5) 当一相跳开后重合闸 拒绝动作时 , 为防止线路长期出现非全相运行 , 应将其他两相自பைடு நூலகம்断开。 (6) 任意两相的分相跳闸继电器动作后 , 应联 跳第三相 , 使三相断路器均跳闸。
(3) 对断路器本身由于机构不良或继电保护误 动作而引起的误跳闸 , 纠正作用。
继电保护原理
上海电力学院
2。 对自动重合闸的基本要求
对 1kV 及以上的架空线路和电缆与架空 线的混合线路 , 当其上有断路器时 , 就应装 设自动重合闸 ; 此外 , 在供电给地区负荷的 电力变压器上 , 以及发电厂和变电所的母线 , 必要时也可以装设自动重合闸。
上海电力学院
A相接地：ΔIAB、 ΔICA有“1”，零序 或接地距离有“1”， 与A和与C出“1”，并 自保持。
交叉与，并和保护 信号三个均为“1” 时，发出跳闸信号。
继电保护原理
七、 综合重合闸选相元件 （2）非单相接地故障
ΔIAB、 ΔIBC、 ΔICA均不为零。
上海电力学院
保护信号及六个 与门均开放，发 出三相跳闸信号。
继电保护原理
上海电力学院
3。具有同步检定和无电压检定的重合闸 两侧装设重合闸装置, 线路一侧还装检无压的装
置, 当线路无电压时重合闸重合；另一侧装设检定同 步的继电器 , 检测母线电压与线路电压间满足同期条 件时（有压）允许重合闸重合。
继电保护原理
上海电力学院
3) 具有同步检定和无电压检定的重合闸 在检无压一侧同时投入检同步继电器 , 两者经 " 或

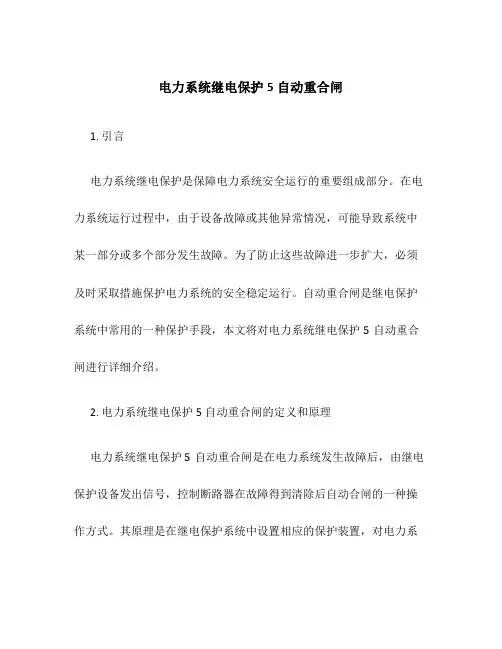

电力系统继电保护5自动重合闸

电力系统继电保护5自动重合闸

电力系统继电保护5自动重合闸1. 引言电力系统继电保护是保障电力系统安全运行的重要组成部分。

在电力系统运行过程中，由于设备故障或其他异常情况，可能导致系统中某一部分或多个部分发生故障。

为了防止这些故障进一步扩大，必须及时采取措施保护电力系统的安全稳定运行。

自动重合闸是继电保护系统中常用的一种保护手段，本文将对电力系统继电保护5自动重合闸进行详细介绍。

2. 电力系统继电保护5自动重合闸的定义和原理电力系统继电保护5自动重合闸是在电力系统发生故障后，由继电保护设备发出信号，控制断路器在故障得到清除后自动合闸的一种操作方式。

其原理是在继电保护系统中设置相应的保护装置，对电力系统中的故障进行检测和判断，并根据判断结果发出合闸信号，使断路器在短时间内自动合闸，以恢复系统的正常运行。

3. 电力系统继电保护5自动重合闸的应用场景电力系统继电保护5自动重合闸主要应用于以下场景：•电力系统发生短路故障时，为了快速恢复系统的供电能力，需要及时进行重合闸操作。

•在电力系统发生过电压或欠电压故障时，可通过自动重合闸操作迅速恢复系统的电压水平。

•在电力系统发生频繁重合闸的情况下，自动重合闸可以提高操作效率，减少人工干预。

4. 电力系统继电保护5自动重合闸的工作流程电力系统继电保护5自动重合闸的工作流程如下：1.继电保护装置实时监测电力系统的运行状态，对发生故障的部分进行检测并判断。

2.继电保护装置根据故障的性质和位置，发出相应的合闸信号。

3.断路器接收到合闸信号后，在合闸时间内执行自动合闸操作。

4.继电保护装置监测断路器的合闸操作是否成功，若成功则继续监测系统运行状态，若失败则进行相应的故障处理。

5. 电力系统继电保护5自动重合闸的优点和挑战电力系统继电保护5自动重合闸的优点包括：•快速恢复电力系统的供电能力，减少停电时间。

•通过自动化操作减少人工干预，提高操作效率。

•对不同类型的故障可进行自动判断和自动处理，减少人工判断误差。

第5章 自动重合闸

第5章 自动重合闸

5.1.2对自动重合闸装臵的基本要求
4、动作后自动复归 自动重合闸装臵动作后应能自动复归，准备好下次再动作。 对于10kV及以下电压级别的线路，如无人值班时也可采用 手动复归方式。 5、用不对应原则启动 一般自动重合闸可采用控制开关位臵与断路器位臵不对应原 则启动重合闸装臵，对综合自动重合闸，宜采用不对应原 则和保护同时启动。 6、与继电保护相配合 自动重合闸能与继电保护相配合，在重合闸前或重合闸后加 速继电保护动作，以便更好地与继电保护装臵相配合，加 速故障切除时间，提高供电的可靠性。
5.1.1自动重合闸的作用
电力系统的故障中，输电线路的故障占绝大部分，大都 是“暂时性”的故障 ，在线路被继电保护迅速动作控制断路 器，如果把断开的线路断路器重新合上，就能够恢复正常的 供电。自动重合闸成功率（60%-90%)。此外，还有“永久性 故障”， “永久性故障”在线路被断开之后，它们仍然是存 在的，即使合上电源，也不能恢复正常供电。 因此，在电力系统中采用了自动重合闸装臵（AAR）， 即是当断路器由继电保护动作或其它非人工操作而跳闸后， 能够自动控制断路器重新合闸的一种装臵。
障也可采用自动重合闸装置。 • 根据自动重合闸运行的经验可知，线路自动重合闸的配置和选择应根
据不同系统结构、实际运行条件和规程要求具体确定。一般选择自动
重合闸类型可按下述条件进行。
2、自动重闸的配置原则
1）110kV及以下电压的系统单侧电源线路一般采用三相一次重合闸装臵； 2）220kV、110kV及以下双电源线路用合适方式的三相重合闸能满足系统稳 定和运行要求时可采用三相自动重合闸装臵。 3）220kV线路采用各种方式三相自动重合闸不能满足系统稳定和运行要求 时，采用综合重合闸装臵； 4）330～500kV线路,一般情况下应装设综合重合闸装臵； 5）在带有分支的线路上使用单相重合闸时，分支线侧是否采用单相重合闸， 应根据有无分支电源，以及电源大小和负荷大小确定； 6）双电源220kV及以上电压等级的单回路联络线，适合采用单相重合闸； 主要的110kV双电源回路联络线，采用单相重合闸对电网安全运行效果 显著时，可采用单相重合闸。

自动重合闸原理

自动重合闸原理

自动重合闸原理
自动重合闸是电力系统中的一种保护装置，用于自动恢复电力供应和减少停电时间。

它能够实现对电力系统中断电事故的快速切除和自动回复操作。

自动重合闸的工作原理如下：
1. 监测电力系统状态：自动重合闸装置通过接收与电力系统相关的信号，如电流、电压、频率等，监测电力系统的状态。

2. 检测异常情况：当系统发生故障或异常情况时，自动重合闸装置会检测到这些异常，并根据预设的保护参数进行判断。

3. 切除电力系统：当自动重合闸装置判断出电力系统发生故障或异常情况时，它会迅速切除电力系统，即打开断路器或切断电力供应，以避免故障扩大或造成更大的损失。

4. 分析故障原因：自动重合闸装置会通过对故障信号的分析，确定故障的位置和原因，为后续的维修工作提供参考。

5. 重启电力系统：在故障得到修复或自动重合闸装置判断故障消除后，它会恢复电力供应并重新闭合断路器，将电力系统重新连接起来。

自动重合闸装置的作用是保护电力系统的安全运行。

它能够快速切除故障电路，减少停电时间，提高电力供应的可靠性。

同
时，它还能够避免对电力系统的损坏，确保电力系统的稳定性和可用性。

第五章自动重合闸

第五章自动重合闸

同步检定和无电压检定重合闸的配置
▪重
5.2.3 重合闸时限的整定原则
▪ 现代电力系统广泛使用的重合闸都不区分故障是瞬 时性质还是永久性质的，对于瞬时性故障，必须等 待故障点的故障消除、绝缘强度恢复后才有可能重 合成功。
▪ 按以上原则确定的最小时间，称为最小重合闸时间。 ▪ 实际使用的重合闸时间必须大于这个时间，根据重
• 凡是选用简单的三相重合闸能满足要求的线路， 都应当选用三相重合闸。
• 当发生单相接地短路时，如果使用三相重合闸不 能满足稳定要求，会出现大面积停电或重要用户 停电，应当选用单相或综合重合闸。
5.2 输电线路的三相一次自动重合闸
5.2.1 单侧电源线路的三相一次自动重合闸 ▪ 三相一次重合闸的跳、合闸方式：
第五章自动重合闸
自动重合闸的作用 “瞬时性”与“永久性”故障
▪ 瞬时性故障：
• 被继电保护断开后故障自行消失，若此时把断开的线路 断路器再合上，就能够恢复正常的供电。
• 由雷电引起的绝缘子表面闪络，大风引起的碰线，通过 鸟类以及树枝等物掉落在导线上引起的短路等
▪ 永久性故障：
• 被断开以后依然存在的故障 • 线路倒杆，断线，绝缘子击穿或损坏等引起的故障
▪ 变压器内部故障多数是永久性故障，因此，变压器 的瓦斯保护和差动保护动作后不重合，仅当后备保 护动作时起动重合闸。
自动重合闸的分类
线路重合闸的方式选择
▪ 对一个具体的线路，究竟使用何种重合闸方 式，要结合系统的稳定性分析，选取对系统 稳定最有利的重合方式。一般说来，有
• 对于没有特殊要求的单电源线路，一般采用三相 重合闸。
▪ 当线路发生故障，两侧断路器跳闸以后，检定线路无电压一侧的重合闸 首先动作，使断路器投入。如果重合不成功，则断路器再次跳闸。此时， 由于线路另一侧没有电压，同步检定继电器不动作，因此，该侧重合闸 根本不起动。如果重合成功，则另一侧在检定同步之后，再投入断路器， 线路即恢复正常工作。

自动重合闸开关操作方法

自动重合闸开关操作方法

自动重合闸开关操作方法
自动重合闸开关是一种常见的电力设备，可用于电路的开关控制。

它能够自动判断电流状态并进行合闸操作。

以下是一般的自动重合闸开关操作方法：
1. 保持开关处于打开状态：在操作之前，确保自动重合闸开关处于打开状态，这意味着电路是断开的。

2. 启动保护装置：在重合闸之前，需要启动电路保护装置，例如保护继电器或保护设备，这些装置可以检测电路中的异常状态。

3. 确定合闸条件：根据电路的情况和需要进行合闸操作的约束条件，确定合闸条件，例如电流大小、电压稳定程度等。

4. 手动或自动操作：自动重合闸开关通常有两种操作方式，一种是手动操作，一种是自动操作。

手动操作需要人工干预，而自动操作则可以根据设定的合闸条件自动进行。

5. 检测合闸条件：在进行自动合闸操作时，自动重合闸开关会自动检测合闸条件是否满足，例如电流、电压等是否符合设定的条件。

6. 合闸操作：如果检测到合闸条件满足，则自动重合闸开关将进行合闸操作，闭合电路。

7. 监控电路状态：在合闸之后，需要持续监控电路的状态，确保电路正常运行，避免再次出现异常情况。

需要注意的是，具体的操作方法可能会因为不同型号的自动重合闸开关而有所差异，因此在使用之前应仔细阅读使用说明书，按照说明进行操作。

自动重合闸原理

自动重合闸原理

自动重合闸原理自动重合闸是一种用于电力系统的保护装置，它的作用是在电路发生故障时，迅速切断故障部分，保护电力设备和人身安全。

那么，自动重合闸的原理是什么呢？本文将从自动重合闸的工作原理、结构组成和应用特点三个方面来详细介绍。

首先，我们来了解一下自动重合闸的工作原理。

自动重合闸的工作原理是利用电磁吸引力来实现的。

当电路发生故障时，电流会突然增大，这时会产生电磁场，使得电磁铁受到吸引力，触发机构被吸引，从而实现自动重合闸的动作。

在动作之后，自动重合闸会自动进行复位，为下一次的保护动作做好准备。

其次，自动重合闸的结构组成主要包括电磁铁、触发机构、复位机构和控制电路。

电磁铁是自动重合闸的核心部件，它能够产生强大的吸引力；触发机构是连接电磁铁和断路器的机构，它能够将电磁铁的动作传递给断路器；复位机构是用于自动复位的部件，它能够在动作之后将自动重合闸复位到初始位置；控制电路是用于监控电流和控制自动重合闸动作的电路，它能够实现自动重合闸的智能化控制。

最后，我们来看一下自动重合闸的应用特点。

自动重合闸具有动作速度快、可靠性高、使用方便等特点。

它能够在电路发生故障时，迅速切断故障部分，保护电力设备和人身安全；同时，它还能够实现自动复位，减少了维护成本和维护工作量。

因此，自动重合闸在电力系统中得到了广泛的应用，成为了电力系统中不可或缺的重要装置。

总之，自动重合闸是一种用于电力系统的重要保护装置，它的工作原理是利用电磁吸引力，结构组成包括电磁铁、触发机构、复位机构和控制电路，应用特点是动作速度快、可靠性高、使用方便。

通过本文的介绍，相信读者对自动重合闸的原理有了更深入的了解，对于电力系统的保护装置有了更全面的认识。

电力系统继电保护——5自动重合闸

电力系统继电保护——5自动重合闸

同步检定继电器
U
U
U
U 2U sin

2
U 合闸时的冲击电流增加

O
一般来说， =20~40时合闸 取U set 0.5U N
4. 重合闸动作时限的整定原则
① 单侧电源线路的三相重合闸
为了使电动机负荷尽快恢复正常，在争取重合成 功的前提下，动作时限越短越好
• 故障点要消失：故障点电弧熄灭，绝缘强度恢复
电力系统继电保护原理
主讲教师：范春菊
5 自动重合闸
5.1 自动重合闸的作用和基本要求 5.2 输电线的三相一次自动重合闸 5.3 重合闸与保护的配合 5.4 高压输电线的单相自动重合闸
5.5 高压输电线的综合重合闸简介
5.6 微机保护中的重合闸逻辑举例
5.1 自动重合闸的作用和基本要求
1. 1 电力系统中的故障分类，自动重合闸的定义 瞬时性故障：架空线路故障大都是“瞬时性”的
&
HQJ
去合闸
动作时限
XJ 1s
去发信
JSJ
控开为1
展宽1秒
加速保护
单侧电源线路的ZCH方式的选择原则
一般选择三相一次重合闸 无人值班的变电站，单回线供电线路，则采用三 相二次重合闸可以提高10%的重合闸成功率 送电给重要用户，又无备用线路时，也可以采用 三相二次重合闸
2. 双侧电源线路的三湘一次重合闸 双侧电源情况下，自动重合闸的特点及要求：
1. 重合闸前加速保护 定义：k1点故障时，保护3瞬时无选择动作如果重 合于瞬时性故障，系统恢复运行；如果重合于永久性 故障，保护1-3再按照原有的选择性动作。 为了减少无选择性动作范围，规定变压器低压侧短路 (即k2点)时，保护3不应动作

自动重合闸基本概念

自动重合闸基本概念

自动重合闸基本概念概述在电力系统运行中，由于各种原因可能发生电力故障，为保障电力系统的可靠供电，需要采取控制措施。

自动重合闸是电力故障自动控制的一种常用技术手段。

它通过检测故障信号并执行控制指令，自动完成开断、合上电路的操作，从而快速恢复电力供应。

自动重合闸的作用自动重合闸系统是一种能够自主检测电力故障并能自动进行开关控制的电力装置。

当电路发生故障时，自动重合闸系统依据预先设定的参数自动进行开断操作，对故障进行隔离，避免电力故障对整个电网造成更大的影响。

故障消失后，自动重合闸系统会自动完成合闸操作，恢复电力供应，从而保证了电力系统的可靠性和稳定性。

自动重合闸的组成自动重合闸系统主要由以下组成部分：1. 故障检测模块自动重合闸系统的关键模块是故障检测模块，该模块通过复杂的算法检测电路发生的故障类型和位置，并控制重合闸操作，从而实现故障隔离和恢复电力供应的过程。

2. 动作控制器动作控制器是自动重合闸系统的另一个重要组成部分，它能够执行故障检测模块发来的指令，并控制重合闸执行器的动作。

3. 重合闸执行器重合闸执行器是开合闸器的核心部件，它能够执行动作控制器的指令，对电路进行开断和合闸操作。

4. 监控系统自动重合闸系统还要配备一套监控系统，用于监测电力系统的运行状态。

通过监控系统能够实时获取系统的参数和状态数据，对系统进行稳定性分析和运行预测，从而提高系统的可靠性和稳定性。

监控系统还可以对系统故障进行记录和分析，为故障排除提供重要依据。

自动重合闸的优势自动重合闸系统具有以下优势：1. 故障处理速度快自动重合闸系统能够在极短的时间内检测故障、隔离故障、恢复电力供应，从而及时保障电力系统的可靠供电。

2. 操作可靠性高自动重合闸系统采用数字化技术，操作可靠性高，在复杂的电力系统中能够稳定地工作，并对整个系统的稳定性产生积极的影响。

3. 适用范围广自动重合闸系统适用于各种电力故障的处理，具有广泛的适用范围，在电力系统运行中得到广泛的应用。

自动重合闸

自动重合闸
一般在220kV及以下电压单回联络线、两侧电源之间相互联系薄弱的线路（包括经低一级电压线路弱联系的 电磁环网），特别是大型汽轮发电机组的高压配出线路。
当发生单相接地故障时采用单相重合闸方式，而当发生相间短路时采用三相重合闸方式。
一般在允许使用三相重合闸的线路，但使用单相重合闸对系统或恢复供电有较好效果时，可采用综合重合闸 方式。
启动方式
断路器位置启动包括单相偷跳启动、三相偷跳启动，分别由“单相偷跳允许重合”、“三相偷跳允许重合” 控制字选择投退。
重合闸根据Ⅰ线、Ⅱ线分相跳闸开入确定单相跳闸启动或三相跳闸启动。接入装置的跳闸开入信号要求跳闸 成功后立即返回，装置将根据对应跳闸相无电流加以确认，判断为单相跳闸启动或三相跳闸启动。
对于重合闸的经济效益，应该用无重合闸时，因停电而造成的国民经济损失来衡量。由于重合闸装置本身的 投资很低，工作可靠，因此，在电力系统中获得了广泛应用。
分类
综合重合闸
单相重合闸
三相重合闸
110kV及以上线路大多采用三相一次重合闸，根据运行经验110kV以上的大接地电流系统的高压架空线路上， 短路故障中70%以上是单相接地短路，特别是220kV以上的架空线路，由于线间距离大，单相接地故障甚至高达 90%左右。在这种情况下，如果只把发生故障的一相断开，然后再进行单相重合闸，而未发生故障的两相在重合 闸周期内仍然继续，就能大大提高供电的可靠性和系统并列运行的稳定性。因此，在220kV以上的大接地电流系 统中，广泛采用了单相重合闸。
产品介绍
在电力系统的故障中，大多数是输电线路（特别是架空线路）的故障。运行经验表明，架空线路故障大都是 “瞬时性”的，例如，由雷电引起的绝缘子表面闪络、大风引起的碰线、鸟类以及树枝等物掉落在导线上引起的 短路等，在线路被继电保护迅速断开以后，电弧即行熄灭，外界物体（如树枝、鸟类等）也被电弧烧掉而消失。 此时，如果把断开的线路断路器再合上，就能够恢复正常的供电。因此，称这类故障是“瞬时性故障”。除此之 外，也有“永久性故障”，例如由于线路倒杆、断线、绝缘子击穿或损坏等引起的故障，在线路被断开以后，它 们仍然是存在的。这时，即使在合上电源，由于故障依然存在，线路还要被继电保护再次断开，因而就不能恢复 正常的供电。

05自动重合闸习题答案

05自动重合闸习题答案

05自动重合闸习题答案1、输电线路装设自动重合闸的作用，对自动重合闸装置有哪些基本要求？作用：（1）提高输电线路供电可靠性，减少因瞬时性故障停电造成的损失。

（2）对于双端供电的高压输电线路，可提高系统并列运行的稳定性，从而提高线路的输送容量。

（3）可以纠正由于断路器本身机构不良，或继电保护误动作而引起的误跳闸。

基本要求（1）ARD宜采用控制开关SA位置与断路器QF位置不对应的起动方式。

（2）ARD动作应迅速。

（3）ARD的动作次数应符合预先的规定。

（4）ARD应能在重合闸动作后或动作前，加速保护的动作。

（5）ARD动作后，应自动复归，准备好再次动作。

（6）手动跳闸时不应重合。

（7）手动合闸于故障线路时，保护动作使断路器跳闸后，不应重合。

（8）ARD可自动闭锁。

当断路器处于不正常状态（如气压或液压低）不能实现自动重合闸时，或自动按频率减负荷装置（AFL）和母差保护（BB）动作不允许自动重合闸时，应将ARD闭锁。

2、试说明图5-1所示重合闸装置接线，当线路发生永久性故障时，只重合一次。

ARD第一次使QF重合后，保护将再次动作使QF第二次跳闸，ARD再次起动，KT励磁，经tKT后，由于C充电时间（tP2+tYT+tKT）短，小于15～25，C来不及充电到UKM，KM不动作，因此QF不能再次重合。

3、图5-1所示的重合闸装置中，1）为什么KM要带自保持，2）是如何防止断路器“跳跃”的？为什么？1）由于C对KM电压线圈放电只是短时起动，不能保证合闸过程KM一直处在动作状态，于是通过自保持电流线圈使KM在合闸过程中一直处于动作状态，从而使断路器可靠合闸；2）当保护第二次动作，KCF动作，KCF1闭合，如果KM触点粘住而不能返回，则KCF电压线圈得到自保持，KCF2一直断开，切断了KMC的合闸回路，当QF第二次跳闸时，防止了QF第二次合闸。

4、对于图5-1所示重合闸装置接线，1）电容C绝缘电阻下降严重，已经降至下，运行中有什么现象发生？为什么？2）有人更换电阻3.4K ，运行中有什么现象发生？为什么？时，误将3.4M数值以换成1）运行中将发生C不能正常充电,不能实现重合闸。

第5章自动重合闸

第5章自动重合闸

• 当采用单相重合闸时，如果发生相间短 路，则一般都跳三相断路器，且不进行 三相重合；如果因任何其它原因断开三 相断路器，则也不再进行重合。
• 对选相元件的基本要求为：单相接地时， 选相元件应可靠选出故障相；选相元件 的灵敏度和速动性应比保护的好；选相 元件一般不要求区分内外部故障，不要 求有方向性。
三条或三条以上紧密联系的线路 双回线检另一回线有电流的重合闸
原理：两侧断路器被保护跳开后，检无压侧先重合断 路器，接通一侧电源，另一侧检同步后重合。
※ 检无压侧与检同步侧工作方式应定时轮换。 重合不成功时，检无压侧断路器将两次切断短路电流。
※ 检无压侧应同时投入同步检定（防止QF、保护误跳）, 检同步侧不能同时投入无压检定。
M1
2N
k
利：1.瞬时性故障可迅速恢复供电，提高供电的可靠性；
2.提高并列运行稳定性、线路输送容量； 3.纠正断路器偷跳、保护误动、人为误碰引起的误跳闸；
弊：在重合到永久性故障后：
1.使系统再次遭受故障电流的冲击； 2.断路器工作情况更加恶劣（短时间内两次切断）。
应用：≥1KV架空线路或混合线路，只要装断路器。
在双侧电源的送电线路上实现重合闸时，与单电 源线路上的三相自动重合闸相比还必须考虑如 下的特点：
（1）时间的配合。
（2）同期问题。当线路上发生故障跳闸以后， 线路两侧电源之间的电势角会摆开，有可能失 去同步。这时，后合闸一侧的断路器在进行重 合闸时，应考虑两侧电源是否同步，以及是否 允许非同步合闸的问题。
第三节 单相自动重合闸
• 所谓单相重合闸,就是指线路上发生单相 接地故障时，保护动作只断开故障相的 断路器，而未发生故障的其余两项仍可 继续运行，然后进行单相重合。若故障 为暂时性的，则重合闸后，便可恢复三 相供电；如果故障是永久性的，而系统 又不允许长期非全相运行，则重合后， 保护动作，使三相断路器跳闸，不再进 行重合。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

5.1.3 装设重合闸的规定 (1)在l kV及以上的架空线路或电缆与架空线的混 在 及以上的架空线路或电缆与架空线的混 合线路，在具有断路器的条件下， 合线路，在具有断路器的条件下， 如用电设备允许且无备用电源自动投入时， 如用电设备允许且无备用电源自动投入时， 一般都应装设自动重合闸装置。 一般都应装设自动重合闸装置。 (2) 旁路断路器和兼作旁路的母联断路器 或分段断路器，应装设自动重合闸装置。 或分段断路器，应装设自动重合闸装置。 (3) 低压侧不带电源的降压变压器，可装设自动 低压侧不带电源的降压变压器， 重合闸装置。 重合闸装置。
(4) 必要时，母线故障可采用母线自动重合闸装置。 必要时，母线故障可采用母线自动重合闸装置。
5.1.4 对自动重合闸的基本要求 1. 动作迅速 为了尽可能缩短电源中断的时间， 为了尽可能缩短电源中断的时间，在满足 故障点电弧熄灭并使周围介质恢复绝缘强度 所需要的时间， 所需要的时间， 以及断路器灭弧室与断路器的传动机构准备 好再次动作所必需的时间的条件下， 好再次动作所必需的时间的条件下，自动重 合闸装置的动作时间应尽可能短。 合闸装置的动作时间应尽可能短。
5.1.2 采用自动重合闸的不利影响 弊： 采用自动重合闸后，当重合于永久性故障时， 采用自动重合闸后，当重合于永久性故障时，也 将带来一些不利影响，例如： 将带来一些不利影响，例如： (1) 电力系统将再次受到短路电流的冲击，对超 电力系统将再次受到短路电流的冲击， 高压系统还可能降低并列运行的稳定性， 高压系统还可能降低并列运行的稳定性，可能引 起系统振荡。 起系统振荡。
重合闸的动作时间，一般采用 重合闸的动作时间，一般采用0.5s～1.5s。 ～ 。
5.1.4 对自动重合闸的基本要求 2. 在下列情况下，自动重合闸装置不应动作 在下列情况下， (1) 由运行人员手动操作或通过遥控装置将 断路器断开时，自动重合闸装置不应动作。 断路器断开时，自动重合闸装置不应动作。 (2) 断路器手动合闸，由于线路上有故障， 断路器手动合闸，由于线路上有故障， 而随即被继电保护跳开时， 而随即被继电保护跳开时，自动重合闸装置不 应动作。因为在这种情况下， 应动作。因为在这种情况下，故障多属于永久 性故障，再合一次也不可能成功。 性故障，再合一次也不可能成功。 (3) 当断路器处于不正常状态时 如操动机构中 当断路器处于不正常状态时(如操动机构中 使用的气压、液压异常等)。 使用的气压、液压异常等 。
5.1 自动重合闸的作用及基本要求
对于重合闸的经济效益， 对于重合闸的经济效益，应该用无重合闸时 因停电而造成的国民经济损失来衡量。 因停电而造成的国民经济损失来衡量。 由于重合闸装置本身的投资很低， 由于重合闸装置本身的投资很低，工作可靠 因此，在电力系统中获得广泛的应用。 ，因此，在电力系统中获得广泛的应用。
(2) 使断路器的工作条件更加恶劣，因在短时间内连续两 使断路器的工作条件更加恶劣， 次切断短路电流。 次切断短路电流。 这种情况对于油断路器必须予以考虑，因为第一次跳闸时， 这种情况对于油断路器必须予以考虑，因为第一次跳闸时， 由于电弧的作用，已使绝缘介质的绝缘强度降低， 由于电弧的作用，已使绝缘介质的绝缘强度降低，在重合 后第二次跳闸时， 后第二次跳闸时，是在绝缘强度已经降低的不利条件下进 行的， 行的， 因此，油断路器在采用了重合闸以后， 因此，油断路器在采用了重合闸以后，其遮断容量也要 不同程度的降低(一般降低到 一般降低到80%左右 。 左右)。 不同程度的降低 一般降低到 左右
4. 动作后应能自动复归 自动重合闸装置成功动作一次后应能自动复归， 自动重合闸装置成功动作一次后应能自动复归， 为下一次动作做好准备。 为下一次动作做好准备。 对于10 及以下电压的线路 如有人值班时， 及以下电压的线路， 对于 kV及以下电压的线路，如有人值班时， 也可采用手动复归方式。 也可采用手动复归方式。 5. 重合闸时间应能整定 重合闸时间应能整定， 重合闸时间应能整定，并有可能在重合闸以 前或重合闸以后加速继电保护的动作， 前或重合闸以后加速继电保护的动作，以便更 好地与继电保护相配合，加速故障地切除。 好地与继电保护相配合，加速故障地切除。
自动重合闸（ 自动重合闸（ARC）装置：将因故障跳开后的 ）装置： 断路器按需要自动投入的一种自动装置。 断路器按需要自动投入的一种自动装置。
5.1 自动重合闸的作用及基本要求
M 1 2 N
k
此外，输电线路上也可能发生由于倒杆、断线、 此外，输电线路上也可能发生由于倒杆、断线、绝缘子 击穿等引起的永久性故障， 击穿等引起的永久性故障， 这类故障被继电保护切除后，如重新合上断路器， 这类故障被继电保护切除后，如重新合上断路器，由于 故障依然存在，线路还要被继电保护装置切除， 故障依然存在，线路还要被继电保护装置切除，因而就 不能恢复正常的供电。 不能恢复正常的供电。 （10％） ％）
6. 用不对应原则启动 一般自动重合闸可采用控制开关位置与断 路器位置不对应原则启动重合闸装置， 路器位置不对应原则启动重合闸装置， 即当控制开关在合闸位置而断路器实际上在断开 位置的情况下，使重合闸启动， 位置的情况下，使重合闸启动，对于综合自动重 合闸，宜采用不对应原则和保护同时启动。 合闸，宜采用不对应原则和保护同时启动。 这样就可以保证不论是什么原因使断路器跳闸后 都可以进行一次重合。对于综合自动重合闸， ，都可以进行一次重合。对于综合自动重合闸， 宜采用不对应原则和保护同时启动。 宜采用不对应原则和保护同时启动。 对于综合自动重合闸， 对于综合自动重合闸，宜采用不对应原则和保护 同时启动。 同时启动。
5.1 自动重合闸的作用及基本要求
5.1.1 自动重合闸的作用
M 1 2 N
电力系统的实际运行经验表明， 电力系统的实际运行经验表明，在输电网中发生的故障 大多是暂时性的， 大多是暂时性的，如雷击过电压引起的绝缘子表面闪络 树枝落在导线上引起的短路，大风时的短时碰线， ，树枝落在导线上引起的短路，大风时的短时碰线，通 过鸟类的身体放电等。 过鸟类的身体放电等。 发生此类故障时， 发生此类故障时，继电保护若能迅速使断路器跳开电源 故障点的电弧即可熄灭，绝缘强度重新恢复， ，故障点的电弧即可熄灭，绝缘强度重新恢复，原来引 起故障的树枝、鸟类等也被电弧烧掉而消失。 起故障的树枝、鸟类等也被电弧烧掉而消失。 这时若重新合上断路器，往往能恢复供电。 这时若重新合上断路器，往往能恢复供电。因此常称这 类故障为暂时性故障。 类故障为暂时性故障。
。
利：
5.1 自动重合闸的作用及基本要求
在输电线路上采用自动重合闸概括起来有以下 几方面的作用： 几方面的作用： (1) 在输电线路发生暂时性故障时，能迅速恢 在输电线路发生暂时性故障时， 复供电，从而能提高供电的可靠性。 复供电，从而能提高供电的可靠性。 (2) 对于双侧电源的输电线路，可以提高系统 对于双侧电源的输电线路， 并列运行的稳定性。 并列运行的稳定性。 (3) 在电网的设计与建设过程中，有些情况下 在电网的设计与建设过程中， 由于考虑重合闸的作用， 由于考虑重合闸的作用，可以暂缓架设双回线 以节约投资。 路，以节约投资。 (4) 可以纠正由于断路器本身机构的问题或继 电保护误动作引起的误跳闸。 电保护误动作引起的误跳闸。
第5章
自动重合闸
本章讲述了自动重合闸的作用及基本要求 本章讲述了自动重合闸的作用及基本要求 自动重合闸 重点介绍了单侧电源 双侧电源自动重合闸装置的 侧电源、 重点介绍了单侧电源、双侧电源自动重合闸装置的 工作原理， 工作原理， 同时讲述了重合闸装置与继电保护的配合及提高供 同时讲述了重合闸装置与继电保护的配合及提高供 重合闸装置与继电保护 电可靠性的措施， 电可靠性的措施， 综合重合闸的原理与 最后介绍了综合重合闸的原理 最后介绍了综合重合闸的原理与750kV及以上特高 及以上特高 压输电线路上重合闸的应用。 压输电线路上重合闸的应用。
5.1 自动重合闸的作用及基本要求 当输电线路发生故障时， 当输电线路发生故障时，自动重合闸装置本身 并不能判断故障是暂时性的还是永久性的， 并不能判断故障是暂时性的还是永久性的， 因此，在重合之后，可能成功(恢复供电 恢复供电)， 因此，在重合之后，可能成功 恢复供电 ，也可 能不成功。 能不成功。 重合成功的次数与总动作次数之比称为重合闸的 成功率。 成功率。 根据运行资料统计， 根据运行资料统计，输电线路自动重合闸的成 功率， 功率，在60%～90%。 ～ 。 在微机保护中重合闸装置应用自适应原理可在重 合之前先判断是瞬时性故障还是永久性故障， 合之前先判断是瞬时性故障还是永久性故障，然 后再决定是否重合， 后决定是否重合，这样可大大提高重合闸的成 功率。 功率。
2. 单相重合闸 在２２0 kV及以上电力系统中，由于架空线路 ２２ 及以上电力系统中， 及以上电力系统中 的线间距离大，相间故障的机会很少， 的线间距离大，相间故障的机会很少，而绝大多 数是单相接地故障。 数是单相接地故障。 因此在发生单相接地故障时，只把故障相断开， 因此在发生单相接地故障时，只把故障相断开， 然后再进行单相重合， 然后再进行单相重合，而未发生故障的两相仍然 继续运行， 继续运行，这样就能够大大提高供电的可靠性和 系统并列运行的稳定性， 系统并列运行的稳定性，这种重合闸方式称为单 相重合闸。 相重合闸。 如果是永久性故障，单相重合不成功， 如果是永久性故障，单相重合不成功，且系统又 不允许非全相长期运行，则重合后， 不允许非全相长期运行，则重合后，保护动作使 三相断路器跳闸不再进行重合。
（60－90％） － ％）
k
对于暂时性故障， 对于暂时性故障，断路器断开后再重合一次就能 恢复供电，从而可减少停电时间， 恢复供电，从而可减少停电时间，提高供电的可 靠性。 靠性。 重新合上断路器的工作可由运行人员手动操作进 但手动操作造成的停电时间太长， 行，但手动操作造成的停电时间太长，用户电动 机多数可能已经停止运行，因此， 机多数可能已经停止运行，因此，这种重新合闸 的效果就不显著。 的效果就不显著。 为此， 为此，在电力系统中广泛采用了自动重合闸装置 (简称 简称ARC)，当断路器跳闸后，它能自动将断路 简称 ，当断路器跳闸后， 器重新合闸。 器重新合闸。
