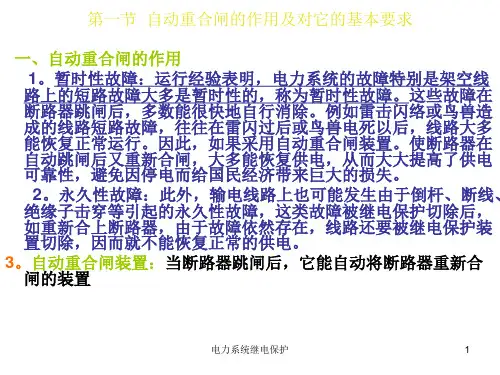

安全自动装置之自动重合闸讲解一、自动重合闸的原理自动重合闸是在电力系统出现短路故障后，通过自动执行器将高压断路器的闭锁机构解开，达到重新合闸、恢复电力供应的目的。
其原理主要包括两个方面：故障检测和重合闸操作。
故障检测：通过电流、电压等传感器感知电力系统的工作状态，当检测到电力系统出现短路故障时，自动重合闸装置会向控制器发送故障信号。
重合闸操作：控制器接收到故障信号后，会发出命令控制自动执行器，将断路器的闭锁机构解开，实现断路器的合闸操作。
然后，控制器会检测电力系统是否恢复正常，如果正常，则保持断路器合闸；如果仍然存在故障，断路器会再次断开，以避免电力系统受到更大损坏。
二、自动重合闸的工作流程自动重合闸的工作流程主要包括以下几个步骤：检测故障、解锁闭锁机构、合闸操作和故障恢复判断。
1.检测故障：自动重合闸通过安装在电力系统中的传感器检测电流、电压等参数，当检测到电力系统出现故障时，会发出故障信号。
2.解锁闭锁机构：控制器接收到故障信号后，会发出命令控制自动执行器，将断路器的闭锁机构解开，使断路器能够合闸。
3.合闸操作：经过解锁闭锁机构后，自动执行器会控制断路器合闸，使电力系统重新供电。
4.故障恢复判断：控制器会监测电力系统的运行状态，如果检测到故障已经消除，电力系统恢复正常，则保持断路器合闸；如果仍然存在故障，断路器会再次断开。
三、自动重合闸的应用场景自动重合闸适用于各种电力系统，特别是对于较大容量的电力系统，自动重合闸可以快速恢复电力供应，减少停电时间，提高电力系统的可靠性。
以下是一些自动重合闸的应用场景。
1.供电可靠性要求高的场所：如医院、飞机场、铁路等场所，对电力系统的稳定供电要求较高，一旦出现故障需要快速恢复供电。
2.对停电时间要求较短的场所：有些生产流程、数据中心等场所，对停电时间的要求非常严格，自动重合闸可以帮助尽快恢复供电，减少生产线和数据的中断。
3.长距离输电线路：对于长距离输电线路，一旦发生短路故障，停电范围较大，自动重合闸可以帮助恢复供电，减少停电范围。
自动重合闸工作原理自动重合闸是一种电力系统中常用的保护设备，其工作原理是在故障发生后自动将断路器关闭，然后再将其重合闭合，以实现电力系统的保护和恢复供电。
自动重合闸的工作原理主要有以下几个步骤：第一步，故障检测。
自动重合闸装置通过监测电力系统的输入和输出参数，如电流、电压、频率等，来判断系统是否发生故障。
当监测到故障时，自动重合闸装置会发出信号，通知断路器进行操作。
第二步，断路器关闭。
在接收到故障信号后，自动重合闸装置会通过控制信号，将断路器打开，切断电力系统与故障部分的连接。
这样可以避免故障电流继续流过该部分，保护其他部分不受影响。
第三步，故障消除。
在断路器关闭后，自动重合闸装置会对故障部分进行检修和修复。
这一步通常需要人工介入，对故障设备进行检查和更换，以解决故障问题。
第四步，断路器重合。
在故障消除后，即使电力系统的其他部分正常工作，自动重合闸装置也会发出信号，接通断路器，恢复电力系统的供电功能。
这时系统可以恢复正常运行。
自动重合闸的关键是自动重合闸装置。
自动重合闸装置通常由控制器、保护设备和操作装置等组成。
控制器是自动重合闸装置的主要部分，它负责监测电力系统的参数、判断故障发生与否、发送信号控制断路器的开关动作。
保护设备是自动重合闸装置中的核心部分，它根据控制器的指令，对故障设备进行检修和修复。
操作装置用于手动操作和控制自动重合闸装置，通常安装在电力系统的控制室中。
自动重合闸具有以下几个优点：1.快速恢复供电，减少停电时间。
自动重合闸能够在故障发生后快速恢复供电，减少停电时间，提高了电力系统的可靠性和稳定性。
2.自动切除故障电源。
自动重合闸装置在故障发生后能够迅速切除故障电源，保护其他部分不受影响，提高了系统的安全性。
3.减轻人工干预。
自动重合闸能够根据控制器的指令，自动完成断路器的开关动作，减轻了人工操作的负担，提高了工作效率。
4.丰富的保护功能。
自动重合闸装置可以根据电力系统的需要，设置多种保护功能，例如过流保护、过压保护、欠压保护等，提高了电力系统的安全性和可靠性。

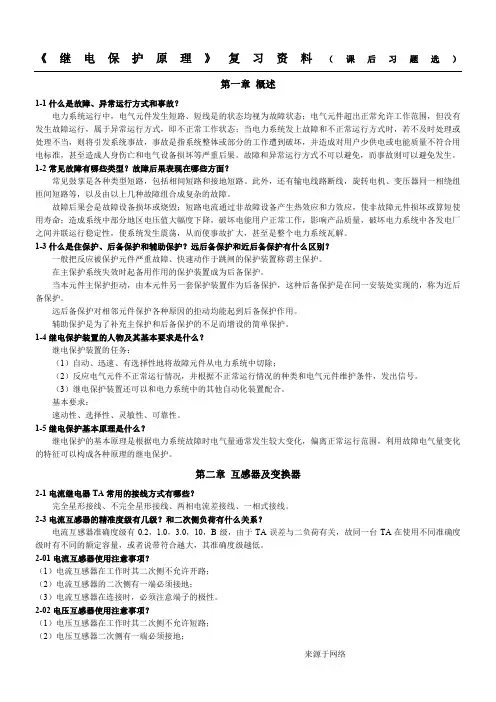

《继电保护原理》复习资料（课后习题选）第一章概述1-1什么是故障、异常运行方式和事故？电力系统运行中，电气元件发生短路、短线是的状态均视为故障状态；电气元件超出正常允许工作范围，但没有发生故障运行，属于异常运行方式，即不正常工作状态；当电力系统发上故障和不正常运行方式时，若不及时处理或处理不当，则将引发系统事故，事故是指系统整体或部分的工作遭到破坏，并造成对用户少供电或电能质量不符合用电标准，甚至造成人身伤亡和电气设备损坏等严重后果。
故障和异常运行方式不可以避免，而事故则可以避免发生。
1-2常见故障有哪些类型？故障后果表现在哪些方面？常见鼓掌是各种类型短路，包括相间短路和接地短路。
此外，还有输电线路断线，旋转电机、变压器同一相绕组匝间短路等，以及由以上几种故障组合成复杂的故障。
故障后果会是故障设备损坏或烧毁；短路电流通过非故障设备产生热效应和力效应，使非故障元件损坏或算短使用寿命；造成系统中部分地区电压值大幅度下降，破坏电能用户正常工作，影响产品质量，破坏电力系统中各发电厂之间并联运行稳定性，使系统发生震荡，从而使事故扩大，甚至是整个电力系统瓦解。
1-3什么是住保护、后备保护和辅助保护？远后备保护和近后备保护有什么区别？一般把反应被保护元件严重故障、快速动作于跳闸的保护装置称谓主保护。
在主保护系统失效时起备用作用的保护装置成为后备保护。
当本元件主保护拒动，由本元件另一套保护装置作为后备保护，这种后备保护是在同一安装处实现的，称为近后备保护。
远后备保护对相邻元件保护各种原因的拒动均能起到后备保护作用。
辅助保护是为了补充主保护和后备保护的不足而增设的简单保护。
1-4继电保护装置的人物及其基本要求是什么？继电保护装置的任务：（1）自动、迅速、有选择性地将故障元件从电力系统中切除；（2）反应电气元件不正常运行情况，并根据不正常运行情况的种类和电气元件维护条件，发出信号。
（3）继电保护装置还可以和电力系统中的其他自动化装置配合。
