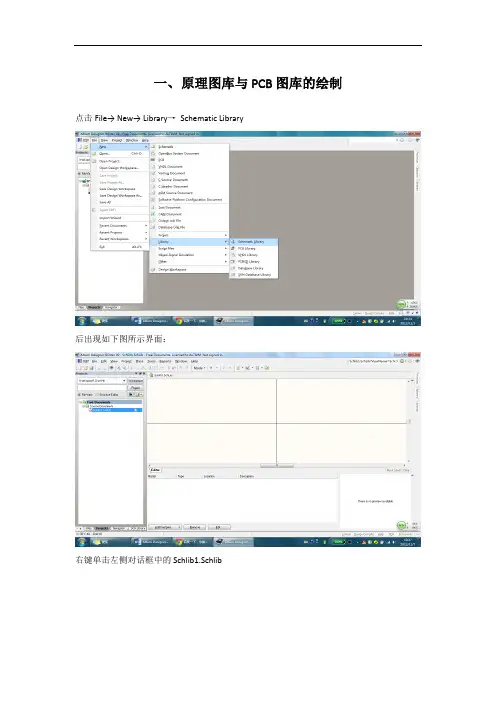

一、 原理图库与PCB图库的绘制
点击File→ New→ Library→ Schematic Library
后出现如下图所示界面：
右键单击左侧对话框中的Schlib1.Schlib
选择Save As…，在桌面上新建一个文件夹保存到文件夹中：
点击保存。
点击File→ New→ Library→ PCB Library
右键单击左侧对话框中的Pcblib1.Pcblib，选择Save As…
保存到刚才新建的文件夹当中：
下面转到原理图库的设计，设计一个7805稳压芯片：单击上方工具条中的选择边框工具：
将边框放置好后，双击键盘上的P，放置引脚。按键盘上的Tab键打开属性面板。并将第二项Designator后的数值该为1。，设置好后单击OK
放置引脚是注意引脚的其中一端有四个白点，这四个白点要放在外侧，一次放置三个引脚，并给引脚命名，完成后如图所示：
点击左侧任务栏标签中的SCH Library后如图所示：
下面对图中出现的各个窗口栏进行介绍：
双击器件栏中的元器件，对其属性进行更改,更改完成后保存。
接下来转到PCB库的设计上：
单击上方标签栏中的Pcblib1.pcblib切换到PCB库的设计，我们设计一个与7805文雅芯片对应的PCB库，它也叫做封装，是做板子时用的，主要是控制各个焊盘间的间距还有每个焊盘的大小等等。
用滚轮将工作区域放大，放大后效果如下图所示：
单击上方工具栏的放置焊盘按钮，选中后按键盘上的Tab键更改属性：更改后如图所示：
单击OK确定，依次放置三个焊盘，每个焊盘间距是100mil。
使用CTRL+M检验每个焊盘间的间距是不是100mil。
确认无误后，给三个焊盘添加边框，注意下方的选项卡，选择TOP OVERLAY，代表顶层丝印层。
绘制完成后如图所示：
并用文字工具添加注释，标明元器件名称。使用Tab键更改文字属性。下面对文字常用属性进行介绍：
