游泳池水加热设备的选型设计

  • 格式：doc
  • 大小：122.00 KB
  • 文档页数：4

如有你有帮助，请购买下载，谢谢！ 1页 游泳池水加热设备的选型设计

一、池水日常热损耗量的计算： 游泳池水总热损耗量Qa包括以下三项： 1、 池面水蒸发损失的热量Qs 2、 池壁、池底、管道和水处理设备传导散热量Qt 3、 补充新水加热量Qf Qa=Qs+Qt+Qf

这三项热损耗的计算公式如下：

Qs=r(0.0174vw+0.0229)(Pb-Pq)AsBa

Qt=0.2Qs Qf=m·Cv(Ta-Tf)/th 其中r—与池水等温的饱和水蒸汽的蒸发汽化潜热，当28℃时r=582.5kcal/kg

Vw—池面上的风速，对室内泳池可取Vw=0.5m/s Pb—与池水等温的饱和空气的水蒸气分压，当28℃时Pb=28.3mmHg rq—泳池环境空气的水蒸气分压，当27℃时rq=13.3 mmHg As—泳池池面面积（㎡） Ba—标准大气压与当地大气压之比，计算中可取Ba=1.2,相当于统一考虑了海拔高度1500米以下的情况。 m—泳池在一天内补充新水的数量（㎏） Cv—水的比热，可取Cv=1 kcal/kg·℃ Ta—池水设计温度（26℃～28℃） Tf—补充新水水温，一般可取16℃ th—加热设备一天内的运行时间（h） 按以上公式和各参数单位计算出来Qs,Qt,Qf的单位是kcal/h,现将计算结果列于表1 表1、泳池热损耗量Qa计算结果 泳池容积m3 6000 3000 2500 2000 1500 1200 1000 700 500 300 100

泳池面积㎡ 2个 50×30 50×30 50×25 50×20 40×20 25×25 40×15 25×16 25×12 20×10 12×6 平均深度m 2 2 2 2 1.88 2 1.67 1.95 1.67 1.5 1.4 Qs 104kcal/h 99.4 49.7 41.4 33.1 26.5 20.7 19.9 13.3 9.9 6.6 2.4 Qt 104kcal/h 19.9 9.9 8.3 6.6 5.3 4.2 4.0 2.7 2.0 1.3 0.5 Qf 104kcal/h 30 15 12.5 10 7.5 6.0 5.0 3.5 2.5 1.5 0.5

Qa

104kcal/h 149.3 74.6 62.2 49.7 39.3 30.9 28.9 19.5 14.4 9.4 3.4

kw 1736 867 723 578 457 359 336 227 167 109 40

二、 池水初次加热所需之热功率Qb: 所谓“初次加热”是指泳池建成或大修灌水后的加热，也包括泳池因各种原因停运一般时间后的加热。 Qb可按下式计算: Qb=MCv(Ta-Tf)/th (kcal/h) 其中M—泳池总水量（kg） 式中(Ta-Tf)/th表示的是池水加热升温速度△T/h,CECS14:2002规定，升温时间24小时（快速）可取0.5℃/h，升温时间48小时（慢速）的可取0.25℃/h,相应的Qb分别记为Qb.50， Qb.25,现将计算结果列于表2。 表2、池水初次加热所需之热功率 泳池容积m3 6000 3000 2500 2000 1500 1200 1000 700 500 300 100 Qb.50 104kcal/h 300 150 125 100 75 60 50 35 25 15 5 如有你有帮助，请购买下载，谢谢！ 2页 kw 3488 1744 1453 1163 872 698 581 407 291 174 58

Qb.50

104kcal/h 150 75 62.5 50 37.5 30 25 17.5 12.5 7.5 2.5

kw 1744 872 727 581 436 349 291 203 145 87 29

三、 池水加热锅炉功率的确定和锅炉的选型： 1、由以上计算结果可知，2Qb.25=Qb.50>Qa

因此，对于要求升温速度快的游泳池，锅炉的功率应根据1.15×Qb.50的数值来确定；对升温速度

没有严格要求而只着重保持池水温度的游泳池，锅炉功率可按1.15×Qa的数值来确定。 2、锅炉选型首先要考虑泳池当地的热源条件。燃煤锅炉经济性好，但对环境污染大，只有环保允许的大 型游泳馆才可选用燃煤锅炉。电加热炉机动性最好，经济性最差，只有小游泳池才能选用。燃油燃气锅炉是大多数游泳池的必然选择。太阳能加热泳池是未来的发展方向。热泵技术最近日趋成熟与发展，它从环境中吸取热量，可以提供3倍以上所消耗电能的热量，尤其是我国南方地区用热泵给游泳池水加热，是明智而实惠的选择。 表3列举了大小不同的泳池加热锅炉的型号选择 表3泳池水加热锅炉型号选择 泳池容积m3 6000 3000 2500 2000 1500 1200 1000 700 500 300 100 燃煤锅炉 （104 kcal/h） 175 2台 90 2台 75 2台 60 2台 45

2台 油 气（MW） 锅 炉 快速 CW2.1 2台 CW1.05 2台 CW1.05 2台 CL0.7 2台 CL0.5 2台 CL0.5 2台 CL0.7 1台 CL0.7 1台 CL0.35 1台 CL0.2 1台 慢速 CW2.1 1台 CW1.05 1台 CW1.05 1台 CL0.7 1台 CL0.5 1台 CL0.5 1台 CL0.35 1台 CL0.35 1台 CL0.2 1台 CL0.1 1台 CL0.035 1台 热 （kw） 泵 型号 HAM300 HAM300 HAM100 热功率 101×2 101 40 电功率 30×2 30 11 台数 2台 1台 1台 说明：1、CW2.1表示北京特高公司生产的常压卧式燃油（气）锅炉，功率2.1MW 2、CL0.7表示北京特高公司生产的常压立式燃油（气）锅炉，功率0.7MW 3、HAM300，HAM100表示南京华电热泉供热技术有限公司生产的热泵热水机组型号。

四、 换热器的选型： 容积较小的游泳池，尤其是家庭游泳池，可不用换热器，而采用热泵、电热水器或小型燃油燃气低温热水炉（T<55℃），对循环池水直接加热，但应注意当炉子出水温度40℃施保证加热水与未加热水的充分混合。游泳池水在其它极大多数情况下，一般采用换热器对池水进行间接式加热。 1.换热器型式选择: a.板式换热水器:这是泳池最常用的换热器,因其结构简单,价格便宜得到广泛选用,缺点是板式换热器 易结垢, 结垢后降低换热系数,除垢很麻烦. b.半即热式浮动盘管换热器:这是近几年来大力推广的换热器,因其有自动除垢功能,始终保持较高的 换热系数. 2.换热面积计算 a.已知参数与计量单位: T1---热媒进口温度 ℃ T2---热媒出口温度 ℃ G---热媒(蒸汽)耗量 kg/h Q1---热媒(水)流量 kg/h Q2---冷媒(水)流量 kg/h t1---冷水入口温度 ℃ 如有你有帮助，请购买下载，谢谢！ 3页 t2---冷水出口温度 ℃ F---换热器传热面积 ㎡ W---锅炉小时供热量 kcal/h Wh---换热器小时传热量 kcal/h k---传热系数 kw/㎡℃ Ic---蒸汽热焓, kcal/kg Is---冷凝水热焓, kcal/kg b.计算公式 F=W/0.9k△Tm △Tm= (T1＋T2)/2－(t1＋t2)/2 G=W/ (Ic－Is) Q1=W/cv (T1－T2) Q2=Wh/cv (t2－t1) W=1.15wh

c.现将计算结果列于表4a,b,c

表4a换热器选型表(热媒为高温热水锅炉) 泳池容积m3 6000 3000 2500 2000 1500 1200 1000 700 500 300 100 常压高温热水锅炉 功率kw 4200 2100 2100 1400 1000 1000 700 700 350 200 100 T1 ℃ 95° 95° 95° 95° 95° 95° 95° 95° 95° 95° 不 T2 ℃ 70° 70° 70° 70° 70° 70° 70° 70° 70° 70° 宜 Q1×103kg/h 144 72 72 48 34.2 34.2 24 24 12 6.9 采 W×104kcal/h 360 180 180 120 85.5 85.5 60 60 30 17.3 用 板 式 换 热 器 Q2×103kg/h 250 125 104 83.3 62.5 50 41.7 29.2 20.8 12.5 高 t１ ℃ 16 16 16 16 16 16 16 16 16 16 温 t2 ℃ 28.5 28.5 31 28.5 27.9 30.9 28.5 33.9 28.5 28 热 △Tm℃ 60.25 60.25 59 60.25 60.55 59 60.25 57.55 60.25 60.5 水 F ㎡ 28 14 14 9.2 6.7 6.7 4.8 4.8 2.3 1.4 锅 DN ㎜ 80 80 80 65 65 65 40 40 40 40 炉

型 号 BR35 10㎡ BR35 10㎡ BR35 10㎡ BR20 5㎡ BR20 5㎡ BR20 5㎡ BR10A 3㎡ BR10A 3㎡ BR10A 2㎡ BR10A 1㎡ 台 数 4 2 2 2 2 2 2 2 2 2 盘 管 换 热 器 F ㎡ 40.4 20.2 20.2 13.3 9.7 9.7 6.9 6.9 3.3 1.9 DN ㎜ 80 80 80 65 50 50 50 50 50 50

型号 T600 -11.1 T600 -11.1 T600 -11.1 T500 -7.4 T400 -5.10 T400 -5.10 T400 -3.9 T400 -3.9 T400 -3.9 T400 -3.9 台数 4 2 2 2 2 2 2 2 1 1 说明: 1.当热媒为蒸汽锅炉时,换热器型号可参照本表确定. 2.计算中取 K=2.8kw/㎡℃(板式热水器) K=1.94kw/㎡℃(盘管换热器) 表4b、换热器选型表(热媒为中温热水锅炉) 泳池容积m3 6000 3000 2500 2000 1500 1200 1000 700 500 300 100 常压中温热水锅炉 功率kw 4200 2100 2100 1400 1000 1000 700 700 350 200 T1 ℃ 75° 75° 75° 75° 75° 75° 75° 75° 75° 75° T2 ℃ 50° 50° 50° 50° 50° 50° 50° 50° 50° 50° Q1×103kg/h 144 72 72 48 34.2 34.2 24 24 12 6.9 W×104kcal/h 360 180 180 120 85.5 85.5 60 60 30 17.3 板 式 Q2×103kg/h 250 125 104 83.3 62.5 50 41.7 29.2 20.8 12.5 t１ ℃ 16 16 16 16 16 16 16 16 16 16

合集下载

泳池热水加热设备

泳池热水加热设备

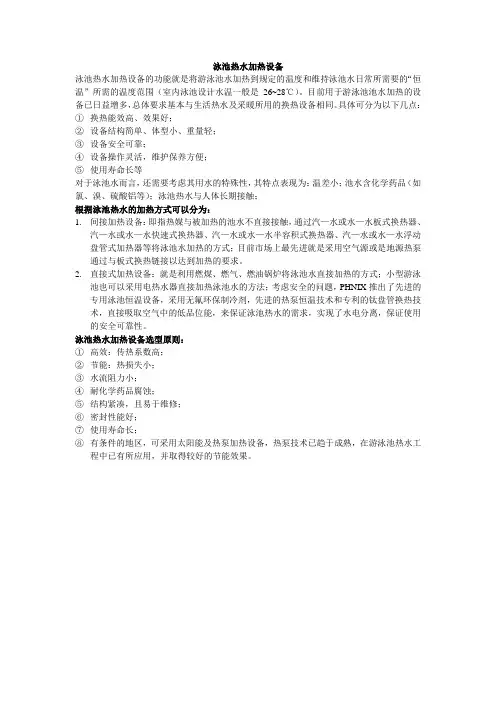

泳池热水加热设备泳池热水加热设备的功能就是将游泳池水加热到规定的温度和维持泳池水日常所需要的“恒温”所需的温度范围（室内泳池设计水温一般是26~28℃）。

目前用于游泳池池水加热的设备已日益增多，总体要求基本与生活热水及采暖所用的换热设备相同。

具体可分为以下几点：①换热能效高、效果好；②设备结构简单、体型小、重量轻；③设备安全可靠；④设备操作灵活，维护保养方便；⑤使用寿命长等对于泳池水而言，还需要考虑其用水的特殊性，其特点表现为：温差小；池水含化学药品（如氯、溴、硫酸铝等）；泳池热水与人体长期接触；根据泳池热水的加热方式可以分为：1.间接加热设备：即指热媒与被加热的池水不直接接触，通过汽—水或水—水板式换热器、汽—水或水—水快速式换热器、汽—水或水—水半容积式换热器、汽—水或水—水浮动盘管式加热器等将泳池水加热的方式；目前市场上最先进就是采用空气源或是地源热泵通过与板式换热链接以达到加热的要求。

2.直接式加热设备：就是利用燃煤、燃气、燃油锅炉将泳池水直接加热的方式；小型游泳池也可以采用电热水器直接加热泳池水的方法；考虑安全的问题，PHNIX推出了先进的专用泳池恒温设备，采用无氟环保制冷剂，先进的热泵恒温技术和专利的钛盘管换热技术，直接吸取空气中的低品位能，来保证泳池热水的需求，实现了水电分离，保证使用的安全可靠性。

泳池热水加热设备选型原则：①高效：传热系数高；②节能：热损失小；③水流阻力小；④耐化学药品腐蚀；⑤结构紧凑，且易于维修；⑥密封性能好；⑦使用寿命长；⑧有条件的地区，可采用太阳能及热泵加热设备，热泵技术已趋于成熟，在游泳池热水工程中已有所应用，并取得较好的节能效果。

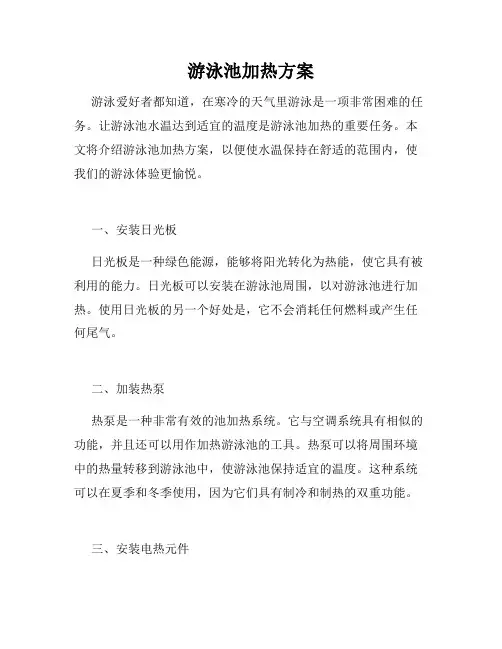

游泳池加热方案

游泳池加热方案

游泳池加热方案
游泳爱好者都知道，在寒冷的天气里游泳是一项非常困难的任务。

让游泳池水温达到适宜的温度是游泳池加热的重要任务。

本文将介绍游泳池加热方案，以便使水温保持在舒适的范围内，使我们的游泳体验更愉悦。

一、安装日光板
日光板是一种绿色能源，能够将阳光转化为热能，使它具有被利用的能力。

日光板可以安装在游泳池周围，以对游泳池进行加热。

使用日光板的另一个好处是，它不会消耗任何燃料或产生任何尾气。

二、加装热泵
热泵是一种非常有效的池加热系统。

它与空调系统具有相似的功能，并且还可以用作加热游泳池的工具。

热泵可以将周围环境中的热量转移到游泳池中，使游泳池保持适宜的温度。

这种系统可以在夏季和冬季使用，因为它们具有制冷和制热的双重功能。

三、安装电热元件
电热元件是一种常见的游泳池加热设备。

尽管它消耗的电能较多，但它仍然是游泳池加热的一种常见选择。

电热元件的工作原理很简单，它们在游泳池中产生热能，使池水保持适宜的温度。

四、采用太阳能电池板
太阳能电池板是一种新型的游泳池加热方案。

它以太阳能为能源，并将此能源转化为电能或热能，使其可以用于游泳池加热。

太阳能电池板不仅节能，而且对环境没有任何影响，是一种受欢迎的游泳池加热方案。

综上所述，以上游泳池加热方案都是可行且有效的。

每一种方法都有自己的优点和缺点，需要根据您的需求和预算来选择。

我相信，通过正确选择游泳池加热方案，你可以轻松地享受到舒适的游泳体验。

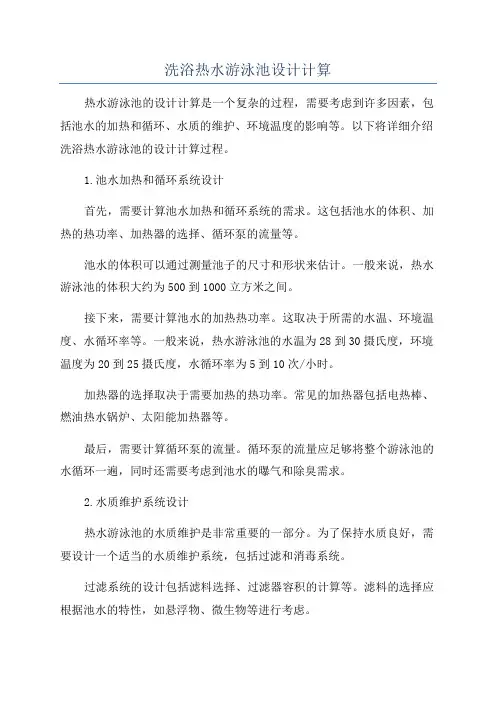

洗浴热水游泳池设计计算

洗浴热水游泳池设计计算

洗浴热水游泳池设计计算热水游泳池的设计计算是一个复杂的过程，需要考虑到许多因素，包括池水的加热和循环、水质的维护、环境温度的影响等。

以下将详细介绍洗浴热水游泳池的设计计算过程。

1.池水加热和循环系统设计首先，需要计算池水加热和循环系统的需求。

这包括池水的体积、加热的热功率、加热器的选择、循环泵的流量等。

池水的体积可以通过测量池子的尺寸和形状来估计。

一般来说，热水游泳池的体积大约为500到1000立方米之间。

接下来，需要计算池水的加热热功率。

这取决于所需的水温、环境温度、水循环率等。

一般来说，热水游泳池的水温为28到30摄氏度，环境温度为20到25摄氏度，水循环率为5到10次/小时。

加热器的选择取决于需要加热的热功率。

常见的加热器包括电热棒、燃油热水锅炉、太阳能加热器等。

最后，需要计算循环泵的流量。

循环泵的流量应足够将整个游泳池的水循环一遍，同时还需要考虑到池水的曝气和除臭需求。

2.水质维护系统设计热水游泳池的水质维护是非常重要的一部分。

为了保持水质良好，需要设计一个适当的水质维护系统，包括过滤和消毒系统。

过滤系统的设计包括滤料选择、过滤器容积的计算等。

滤料的选择应根据池水的特性，如悬浮物、微生物等进行考虑。

消毒系统的设计一般采用氯消毒、臭氧消毒等方法。

根据需要消毒的水量和水质要求，计算所需的消毒剂投放量和消毒剂的选择。

3.环境温度的影响热水游泳池的环境温度对池水的加热和循环有重要影响。

环境温度越低，池水的散热速度越快，加热的热功率越大。

为了减少环境温度的影响，可以采取以下措施：-选用隔热材料覆盖游泳池，减少散热。

-控制室内的温度，防止冷空气流入游泳池。

-放置加热器和循环泵的位置，避免冷风直接吹向设备。

4.其他因素的考虑除了上述因素外，还需要考虑其他因素，如水位控制系统、水质监测系统、池水的冷却和曝气系统等。

水位控制系统用于保持池水的水位稳定。

常见的水位控制系统包括浮球开关、液位传感器等。

水质监测系统用于实时监测池水的水质。

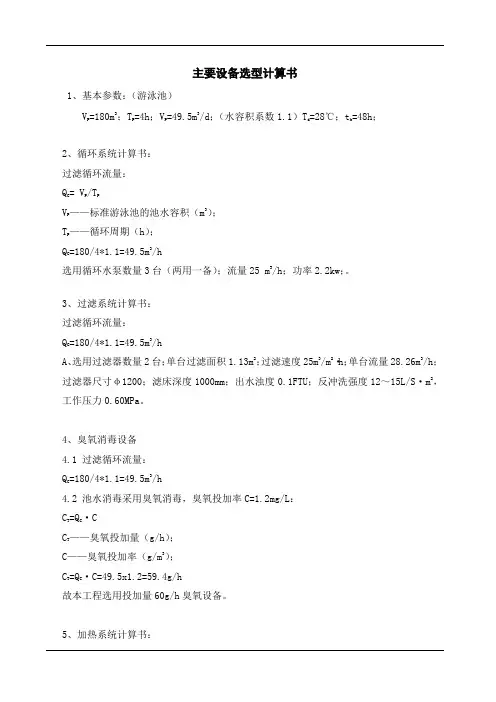

设备选型计算书

设备选型计算书

主要设备选型计算书1、基本参数：（游泳池）V P =180m3；TP=4h；VP=49.5m3/d；（水容积系数1.1）Td=28℃；th=48h；2、循环系统计算书：过滤循环流量：Q C = VP/TPVP——标准游泳池的池水容积（m3）；TP——循环周期（h）；QC=180/4*1.1=49.5m3/h选用循环水泵数量3台（两用一备）；流量25 m3/h；功率2.2kw；。

3、过滤系统计算书：过滤循环流量：QC=180/4*1.1=49.5m3/hA、选用过滤器数量2台；单台过滤面积1.13m2；过滤速度25m3/m2·h；单台流量28.26m3/h；过滤器尺寸φ1200；滤床深度1000mm；出水浊度0.1FTU；反冲洗强度12～15L/S·m2，工作压力0.60MPa。

4、臭氧消毒设备4.1 过滤循环流量：QC=180/4*1.1=49.5m3/h4.2 池水消毒采用臭氧消毒，臭氧投加率C=1.2mg/L：C T =QC·CCT——臭氧投加量（g/h）；C——臭氧投加率（g/m3）；C T =QC·C=49.5x1.2=59.4g/h故本工程选用投加量60g/h臭氧设备。

5、加热系统计算书：5.1 标准游泳池的池水加热包括初次升温加热和保温加热两部分。

初次升温加热时加热速度不宜过快，以防结构受热不均引起瓷砖爆裂。

初次升温加热时，所需热量主要为：A、游泳池水表面蒸发损失的热量；B、游泳池新鲜水加热所需的热量。

C、游泳池的池壁和池底传导损失的热量；5.2 保温加热时，所需热量包括以下四部分：A、游泳池水表面蒸发损失的热量；B、游泳池的池壁和池底传导损失的热量；C、管道和净化水设备传导损失的热量；D、游泳池补充新鲜水加热所需的热量。

5.3 游泳池水表面蒸发损失的热量：Q S =α·γ·(0.0174·VW+0.0229)·(Pb-Pq)·AS·(760/B)α——热量换算系数，α=4.187；γ——与池水温度相等时，水的蒸发汽化潜热（Kcal/Kg）；VW——游泳池水表面上的风速（m/s）；一般按下列规定采用：室内游泳池：VW=0.2～0.5m/s；露天游泳池：VW=2～3m/s；因是室内池，故取VW=0.5m/s；Pb——与池水温度相等时的饱和空气的水蒸汽分压力（mmHg）；Pq——游泳池的环境空气的水蒸汽分压力（mmHg）；AS——游泳池的水表面面积（m2）；B——当地的大气压力（mmHg）。
