游泳池水处理系统选型设备配置的各项技术指标计算书（一）水处理系统工艺设计说明
1、室游泳池循环水处理工艺设计依据一一主要技术参数
2、游泳池循环水处理工艺设计依据国家有关标准及规:
《国际游泳联合会标准》 《建筑给水排水设计规》 《游泳池给水排水工程技术规程》 《美国国家公共游泳池标准》 《游泳池水质标准》
3、游泳池循环水处理工艺设计依据——水质处理标准：
所有水池水质处理符合游泳池协会（F I N A ）的规定《游泳池池水
■ ■!%・»■» JiBtB ・・・1・・1亍■ ■■・.・・・&■・・・%・■ « ■
・■■*■■・ni^ ■ ■■ ■ }!■・・m T ・■■ ■■丁・t ・■ ■・1豪1・亠nf ■
■ nn 弓・■■■ ■ ■ ■■ . ■■■■・p r ・・・i.・t ・■・r ・%■■■■・・* ■■ ■・* ■
卫生标准表》
（二）室游泳池水处理系统设计技术指标计算书
1、循环水量的确定：
循环水量的确定：
游泳池池容积：V = 375m 3
依据规：
循环周期：T = 4~6h 取5h ;
循环管道及及设备水容积附加系数：a ad=1.05~1.10
,取1.05 ;
3
则：Q=a ad V/T=79m /h 2、游泳池外围循环给水管道系统水头损失计算： 布水口参数：
出水压力：0.02~0.05MPa ;
布水口形式：进水量可调，调节围0~8 m 3/h ;
布水方式：池底均匀布置，沿横向（长边）间距为3.0m , 沿纵向（短边）间距为2.5m ; 进水口数量：共24个给水口，每个流量平均约3.29m 3/h 经经验计算，总水头损失：＜
2.0mH 2O 。
FINA1998-2000 GB50015-2003 CJJ122-2008 ANSI/NSPI-1 1991 CJT244-2016
3、初次充水与水池泄空水量及管径确定：按照规有关要求：
初次充水时间按24h 计算，则初次充水量Q=375m 3/24h
=15.6m 3/h ,选用1根De75市政加水管。
按照规有关要求：
水池放空时间按8h 计算，则放水量Q=375 m 3/8h =46.9 m 3/h ；选用一根De110 的泄空管。
4、均池有效容积计算：依据《游泳池和水上游乐池给水排水设计规程》第 5.6.3 条，循环系统管道和循环系统设备都处于泳池水平面以下，当泳池初次补水时，它们均处于有压状态之下，故只要打开阀门，都可以充满水，所以在计算均池有效容积时，可把这一部分的水容积省略不算，则：
V b=V1+V2+V3（V3=As?t O）+v4
其中：
V1=14x1.13x3.6x8/60=7.59 m 3（8min 反冲洗用水量）
V2=79 x 5/60=6.58m 3（循环泵5min 出水量）
V3=250 x 0.010=2.5m 3（溢流回水时附加的水容积）
V4=71 Ax 0.056=3.98m 3（游泳者入池后所排出的水量
m3，每位游泳者按0.056m3 计）
均池有效容积应〉V b =7.59+6.58+2.5+3.98=20.65m 3
本工程设计均池容积为24 m3> 20.65m 3,满足要求。
不锈钢水箱的选型：
依据有关规：
均池的有效水深须满足水泵的吸水高度和计算有效容积水深，并保证水面高度距水池顶部300~600mm 。
5、循环系统的确定：扬程的确定：
水泵选型： 选用四台，三用一备； 单台流量为： Q=26.3m 3/3 h 。
选 用四 台 4.0HP “爱 克” 水泵 ， 当 其扬 程为 16m 时，流量为 30m 3
/h >26.3 m 3
/h 时 符合 工作 要求
6、 过滤 系统 的 确定： 按照规要求，滤速W 25m/h ,
则过滤面积 A > 79/25=3.16 m 初选 A=1.131m 2
© =1200mm 过滤器，
则 n=3.16/1.131=2.8 ， 选 用 3 台。
复核：
总过滤面积：1.13 x 3=3.39m 2,
过滤速度：79/3.39=23.3m/h v 25m/h ,符合设计要求 选用单层石英砂作为滤料，要求反冲洗强度为12〜151/s.m 则 反冲 洗用 水量为：
最大反 冲洗 流量:15 x 1.131 x 3600/1000=61.074 m
3
/h
最小反 冲洗 流量:12 x 1.131 x 3600/1000=48.85 m 3/h 反冲洗 时， 循环水泵的运行工况为： Q=30m 3/h H=16Mh 20 反冲洗 时间约： 8min ， 一次 反冲洗用 水量： 7.59m 3；
单 层 石 英 砂 规 格 ： 0.4mmv Dv 0.6mm ； 滤料层厚度为：> 700mm
送水几何高差： 毛发收集器阻力： 管道总水头损失： 过滤器阻力： 臭氧反应罐阻力： 板式换热器： 流出水头： 总水头损失：
不 大 于 2.0mH 2O
0.5 mH 2O 2.0mH 2O 5.0mH 2O 2.0mH 2O 3.0mH 2O 取 1.0mH
2
O 15.5Mh 2O
7、加药及消毒系统计算：
混凝剂采用液体氯化铝溶液，设计投加率5mg/L ,投加浓度
10% ;
混凝剂总的投加量为：(79m 3/h x 5 mg/L) / ( 10% x 1Kg/L ) =3.95L/h 消毒剂采用次氯酸纳溶液，药剂有效成分20% ,设计投加率
3mg/L ,投加浓度10% ;
次氯酸钠投加总量为(79 m3/h x 3 mg/L)/ (10% x 1Kg/L x 20%)
=11.85 L/h
PH值调整剂采用HCL溶液：HCL溶液投加浓度3%,设计投加
率2mg/L ;
HCL 投加量为：(79 m3/h x 2 mg/L) / ( 3% x 1Kg/L ) =5.27 L/h
8、臭氧消毒系统
依据相关规要求：
泳池采用分流量臭氧消毒系统投加，臭氧投加率按0.4-0.8mg/L计；
据CT> 1.6知臭氧溶解于水中的接触反应时间不小于4min;
臭氧发生器产量确定：79 x 0.6= 47.4g/h;
选用臭氧产量为50g /h ,数量为1台；
配套附件包括投射器、储水器、臭氧尾气破坏器、静态混合器及自动液位控制阀等。
臭氧反应罐的选型：按CT> 1.6计算则T> 3min
臭氧反应罐所需容积为》分流量*反应时间=79*40%*3/60=1.58m 3
臭氧反应罐，© =1.2 m , H=1800 m ,有效容积1.8m 3;
若按1台计算为：1.8 x 1=1.8 m3> 1.58m 3,符合使用要求。

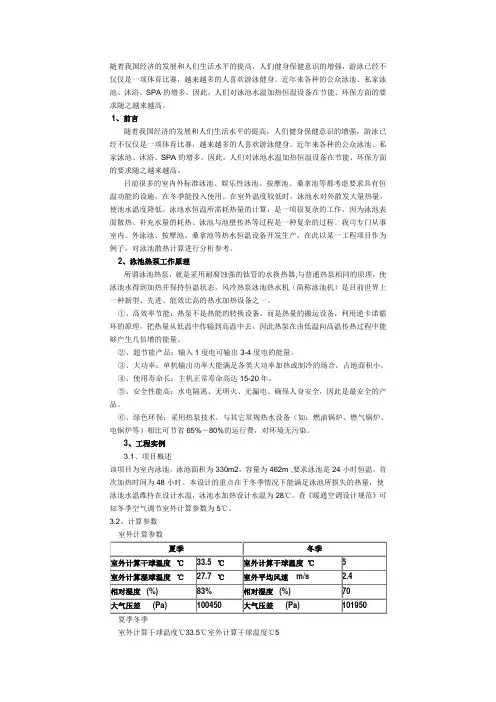

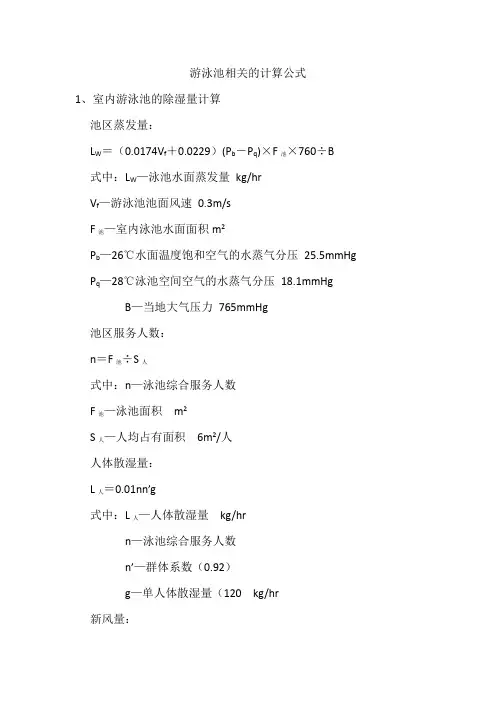

9、恒温设计系统：
说明：以上技术参数仅依据有关泳池规进行设计，其管道及设备选型，可根据项目特点进行调整。
