钢圈外观检验规范

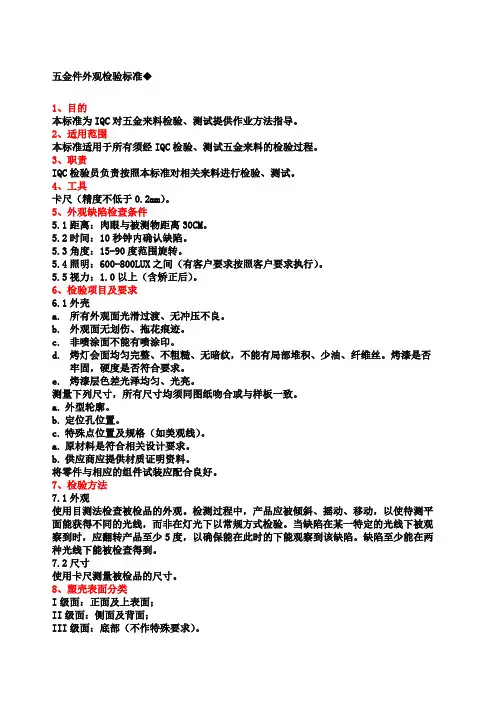

五金件外观检验标准◆1、目的本标准为IQC对五金来料检验、测试提供作业方法指导。

2、适用范围本标准适用于所有须经IQC检验、测试五金来料的检验过程。

3、职责IQC检验员负责按照本标准对相关来料进行检验、测试。

4、工具卡尺（精度不低于0.2mm）。

5、外观缺陷检查条件5.1距离：肉眼与被测物距离30CM。

5.2时间：10秒钟内确认缺陷。

5.3角度：15-90度范围旋转。

5.4照明：600-800LUX之间（有客户要求按照客户要求执行）。

5.5视力：1.0以上（含矫正后）。

6、检验项目及要求6.1外壳a.所有外观面光滑过渡、无冲压不良。

b.外观面无划伤、拖花痕迹。

c.非喷涂面不能有喷涂印。

d.烤灯会面均匀完整、不粗糙、无暗纹，不能有局部堆积、少油、纤维丝。

烤漆是否牢固，硬度是否符合要求。

e.烤漆层色差光泽均匀、光亮。

测量下列尺寸，所有尺寸均须同图纸吻合或与样板一致。

a.外型轮廓。

b.定位孔位置。

c.特殊点位置及规格（如美观线）。

a.原材料是符合相关设计要求。

b.供应商应提供材质证明资料。

将零件与相应的组件试装应配合良好。

7、检验方法7.1外观使用目测法检查被检品的外观。

检测过程中，产品应被倾斜、摇动、移动，以使待测平面能获得不同的光线，而非在灯光下以常规方式检验。

当缺陷在某一特定的光线下被观察到时，应翻转产品至少5度，以确保能在此时的下能观察到该缺陷。

缺陷至少能在两种光线下能被检查得到。

7.2尺寸使用卡尺测量被检品的尺寸。

8、塑壳表面分类I级面：正面及上表面；II级面：侧面及背面；III级面：底部（不作特殊要求）。

9、等级分类A级：面对公司重要客户；B级：面对公司主要客户；C级：面对公司一般客户；D级：面对公司次要客户。

10、质量评定10.1检验办法五金来料按GB/T2828-87正常检查一次抽样方案I或II级检查水平进行抽样检查。

注：有客户要求按照客户要求执行。

10.2缺陷分类A级来料参照附件一执行；B级来料参照附件二执行；C级来料参照附件三执行；D级来料参照附件四执行。

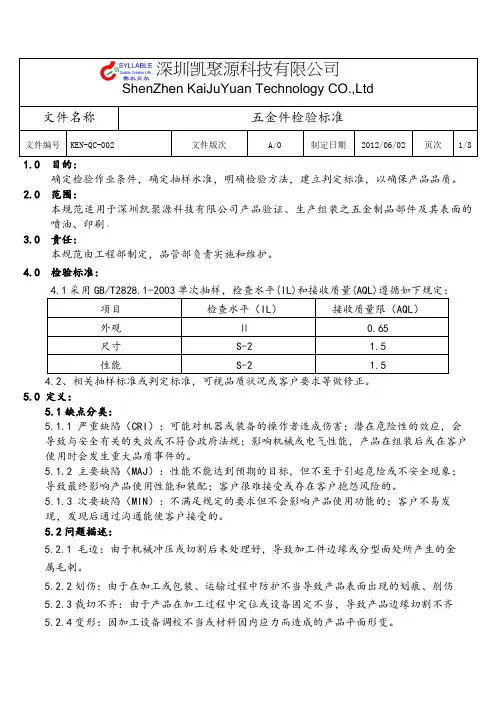

深圳凯聚源科技有限公司ShenZhen KaiJuYuan Technology CO.,Ltd文件名称五金件检验标准文件编号KEN-QC-002 文件版次A/0 制定日期2012/06/02 页次1/81.0 目的:确定检验作业条件，确定抽样水准，明确检验方法，建立判定标准，以确保产品品质。

2.0 范围:本规范适用于深圳凯聚源科技有限公司产品验证、生产组装之五金制品部件及其表面的喷油、印刷。

3.0 责任:本规范由工程部制定，品管部负责实施和维护。

4.0 检验标准:项目检查水平（IL）接收质量限（AQL）外观Ⅱ0.65尺寸S-2 1.5性能S-2 1.54.2、相关抽样标准或判定标准，可视品质状况或客户要求等做修正。

5.0 定义：5.1缺点分类：5.1.1 严重缺陷（CRI）：可能对机器或装备的操作者造成伤害；潜在危险性的效应，会导致与安全有关的失效或不符合政府法规；影响机械或电气性能，产品在组装后或在客户使用时会发生重大品质事件的。

5.1.2 主要缺陷（MAJ）：性能不能达到预期的目标，但不至于引起危险或不安全现象；导致最终影响产品使用性能和装配；客户很难接受或存在客户抱怨风险的。

5.1.3 次要缺陷（MIN）：不满足规定的要求但不会影响产品使用功能的；客户不易发现，发现后通过沟通能使客户接受的。

5.2问题描述：5.2.1 毛边：由于机械冲压或切割后未处理好，导致加工件边缘或分型面处所产生的金属毛刺。

5.2.2划伤：由于在加工或包装、运输过程中防护不当导致产品表面出现的划痕、削伤5.2.3裁切不齐：由于产品在加工过程中定位或设备固定不当，导致产品边缘切割不齐5.2.4变形：因加工设备调校不当或材料因内应力而造成的产品平面形变。

5.2.5氧化生锈：因产品加工后未进行相应防锈处理或处理措施不当，而导致产品表面出现锈斑。

深圳凯聚源科技有限公司ShenZhen KaiJuYuan Technology CO.,Ltd文件名称五金件检验标准文件编号KEN-QC-002 文件版次A/0 制定日期2012/06/02 页次2/85.2.6尺寸偏差：因加工设备的精度不够，导致产品尺寸偏差超过设计允许水平。

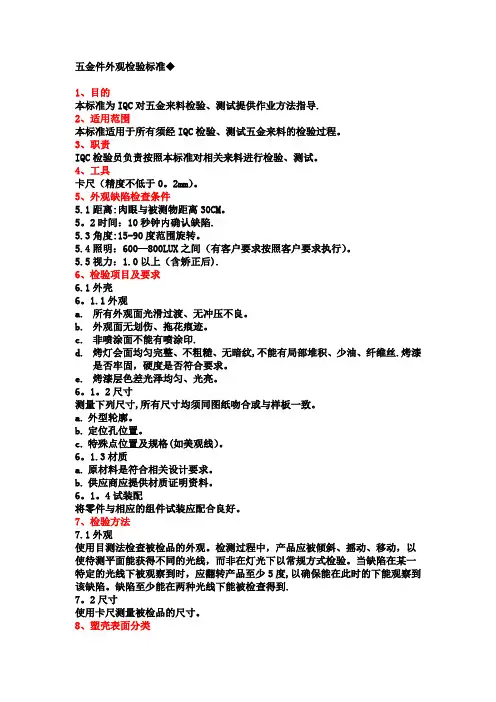

五金件外观检验标准◆1、目的本标准为IQC对五金来料检验、测试提供作业方法指导.2、适用范围本标准适用于所有须经IQC检验、测试五金来料的检验过程。

3、职责IQC检验员负责按照本标准对相关来料进行检验、测试。

4、工具卡尺（精度不低于0。

2mm）。

5、外观缺陷检查条件5.1距离:肉眼与被测物距离30CM。

5。

2时间：10秒钟内确认缺陷.5.3角度:15-90度范围旋转。

5.4照明：600—800LUX之间（有客户要求按照客户要求执行）。

5.5视力：1.0以上（含矫正后).6、检验项目及要求6.1外壳6。

1.1外观a.所有外观面光滑过渡、无冲压不良。

b.外观面无划伤、拖花痕迹。

c.非喷涂面不能有喷涂印.d.烤灯会面均匀完整、不粗糙、无暗纹,不能有局部堆积、少油、纤维丝.烤漆是否牢固，硬度是否符合要求。

e.烤漆层色差光泽均匀、光亮。

6。

1。

2尺寸测量下列尺寸,所有尺寸均须同图纸吻合或与样板一致。

a.外型轮廓。

b.定位孔位置。

c.特殊点位置及规格(如美观线）。

6。

1.3材质a.原材料是符合相关设计要求。

b.供应商应提供材质证明资料。

6。

1。

4试装配将零件与相应的组件试装应配合良好。

7、检验方法7.1外观使用目测法检查被检品的外观。

检测过程中，产品应被倾斜、摇动、移动，以使待测平面能获得不同的光线，而非在灯光下以常规方式检验。

当缺陷在某一特定的光线下被观察到时，应翻转产品至少5度,以确保能在此时的下能观察到该缺陷。

缺陷至少能在两种光线下能被检查得到.7。

2尺寸使用卡尺测量被检品的尺寸。

8、塑壳表面分类I级面：正面及上表面;II级面：侧面及背面;III级面：底部（不作特殊要求）.9、等级分类A级：面对公司重要客户;B级：面对公司主要客户；C级：面对公司一般客户；D级：面对公司次要客户。

10、质量评定10.1检验办法五金来料按GB/T2828—87正常检查一次抽样方案I或II级检查水平进行抽样检查。

注:有客户要求按照客户要求执行。

型钢原材料检验规范一、引言型钢是一种广泛应用于建筑、桥梁、机械制造和其他领域的重要材料，其质量直接关系到工程的稳定性和安全性。

为确保型钢产品的质量，确保其符合国家标准和技术要求，需要进行原材料的检验。

本文将介绍型钢原材料检验的规范。

二、检验内容1.外观检验：对型钢外观的表面缺陷、凸起、破损等进行检查，确保没有明显的缺陷和损伤。

2.尺寸检验：对型钢的长度、宽度、厚度等尺寸进行测量，确保符合产品标准。

3.化学成分检验：通过化学分析，检测型钢中的元素及其含量，确保符合国家标准的要求。

4.金相组织检验：对型钢材料进行金相显微镜分析，观察材料的显微组织，检查是否存在组织缺陷，如结构松散、晶粒过大等。

5.物理性能检验：包括拉伸试验、冲击试验、弯曲试验等，检测型钢的力学性能和冲击韧性。

三、检验方法1.目测法：通过肉眼观察型钢表面和尺寸，检查外观和尺寸是否符合要求。

2.化学分析法：采用化学分析仪器对型钢的化学成分进行分析，如使用光谱分析仪检测各元素的含量。

3.金相显微镜法：使用金相显微镜对型钢的金相组织进行观察和分析。

4.机械性能试验法：根据产品标准的要求，进行拉伸试验、冲击试验和弯曲试验等试验，检测型钢的力学性能。

四、检验记录与评定对型钢原材料的检验结果应该进行记录和评定。

记录应包括被检品的名称、规格、产地、数量等信息，以及检验的时间、地点、方法和结果等。

评定时应将检验结果与国家标准进行对比，根据实际情况判断型钢是否合格。

五、检验设备与条件六、检验质量控制七、结论型钢原材料的检验是确保产品质量的重要环节，通过外观、尺寸、化学成分、金相组织和物理性能的检验，可以有效地评估其品质。

本文对型钢原材料检验的规范进行了阐述，以期在实践中能更好地指导型钢原材料的检验工作。
