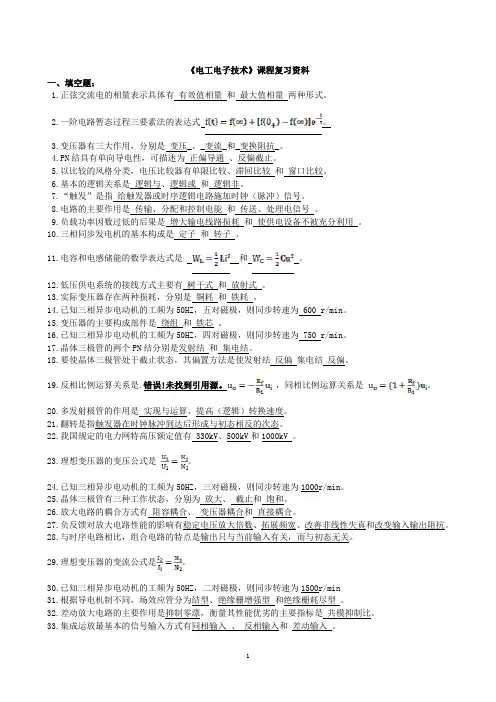

《电工电子技术》课程复习资料一、填空题：1.正弦交流电的相量表示具体有有效值相量和最大值相量两种形式。
2.一阶电路暂态过程三要素法的表达式。
3.变压器有三大作用，分别是变压_、_变流_和_变换阻抗_。
4.PN结具有单向导电性，可描述为正偏导通、反偏截止。
5.以比较的风格分类，电压比较器有单限比较、滞回比较和窗口比较。
6.基本的逻辑关系是逻辑与、逻辑或和逻辑非。
7.“触发”是指给触发器或时序逻辑电路施加时钟（脉冲）信号。
8.电路的主要作用是传输、分配和控制电能和传送、处理电信号。
9.负载功率因数过低的后果是增大输电线路损耗和使供电设备不被充分利用。
10.三相同步发电机的基本构成是定子和转子。
11.电容和电感储能的数学表达式是和。
12.低压供电系统的接线方式主要有树干式和放射式。
13.实际变压器存在两种损耗，分别是铜耗和铁耗。
14.已知三相异步电动机的工频为50HZ，五对磁极，则同步转速为 600 r/min。
15.变压器的主要构成部件是绕组和铁芯。
16.已知三相异步电动机的工频为50HZ，四对磁极，则同步转速为 750 r/min。
17.晶体三极管的两个PN结分别是发射结和集电结。
18.要使晶体三极管处于截止状态，其偏置方法是使发射结反偏集电结反偏。
19.反相比例运算关系是.错误!未找到引用源。
，同相比例运算关系是。
20.多发射极管的作用是实现与运算、提高（逻辑）转换速度。
21.翻转是指触发器在时钟脉冲到达后形成与初态相反的次态。
22.我国规定的电力网特高压额定值有 330kV、500kV和1000kV 。
23.理想变压器的变压公式是。
24.已知三相异步电动机的工频为50HZ，三对磁极，则同步转速为1000r/min。
25.晶体三极管有三种工作状态，分别为放大、截止和饱和。
26.放大电路的耦合方式有阻容耦合、变压器耦合和直接耦合。
27.负反馈对放大电路性能的影响有稳定电压放大倍数、拓展频宽、改善非线性失真和改变输入输出阻抗。
电子技术基础与技能试题库+参考答案一、单选题（共40题，每题1分，共40分）1、数码寄存器的输入、输出方式为A、并行输入、并行输出B、串行输入、串行输出C、串行输入、并行输出D、并行输入、串行输出正确答案：A2、在相同的时钟脉冲作用下，同步计数器与异步计数器比较，前者的工作速度A、较慢B、一样C、不确定D、较快正确答案：D3、二极管正极电位为9V，负极电位为5V，则该管处于A、零偏B、正偏C、击穿D、反偏正确答案：B4、如果三极管的基极电流是40μA ，集电极电流是2mA ，则三极管的电流放大系数为A、20B、50C、200D、500正确答案：B5、逻辑电路中，低电平应A、低于B、低于C、高于D、高于正确答案：A6、在三个输入量只有1个为1或3个全为1时，输出为1，实现这一功能的组合逻辑电路是A、奇校验器B、数据比较器C、编码器D、加法器正确答案：A7、直接耦合放大电路的放大倍数越大，在输出端出现的漂移电压就越A、和放大倍数无关B、小C、大D、以上都不对正确答案：C8、半导体中导电的载流子是A、电子B、离子C、电子和空穴D、空穴正确答案：C9、描述放大器对信号电压的放大能力，通常使用的性能指标是A、功率放大倍数B、电流放大倍数C、电压放大倍数D、电流增益正确答案：C10、当七段共阳数码管当abcdefg分别为0110000，则显示为A、3B、6C、ED、b正确答案：C11、下列叙述中正确的是A、十进制数11用8421BCD码表示为1001B、8421BCD码0001表示的十进制数为2C、8421BCD码0111比十进制数5大D、8421BCD码0011比二进制数10小正确答案：C12、用不同数制的数字来表示十进制数2007，位数最少的是A、八进制数B、十六进制数C、二进制数D、十进制数正确答案：B13、甲乙类功放电路最大理想效率为A、60%B、75%C、50%D、78.5%正确答案：D14、十进制数5转换为二进制数为A、110B、101C、011D、100正确答案：B15、把射极输出器用作多级放大器的中间级，是利用它的A、有一定的电流和功率放大能力B、输出阻抗低C、电压跟随特性好，使放大性能稳定D、输入阻抗高正确答案：C16、下列关于电容滤波电路的叙述中，正确的是A、电路的滤波，利用了电容器的B、电路的滤波，利用了电容器的C、电容器充电时，输出电压下降；D、电容量C越大，滤波效果越差。
第1章半导体存器件1。
1 在如图1.4所示的各个电路中，已知直流电压V，电阻kΩ,二极管的正向压降为0.7V,求U o。
图1.4 习题1.1的图分析U o的值与二极管的工作状态有关,所以必须先判断二极管是导通还是截止。
若二极管两端电压为正向偏置则导通，可将其等效为一个0.7Ｖ的恒压源；若二极管两端电压为反向偏置则截止，则可将其视为开路。
解对图1。
4（a）所示电路,由于V，二极管VD承受正向电压，处于导通状态，故:（V）对图1.4（b）所示电路，由于V,二极管VD承受反向电压截止，故：（V）对图1.4（c）所示电路，由于V，二极管VD承受正向电压导通，故：（V）1.2 在如图1.5所示的各个电路中，已知输入电压V，二极管的正向压降可忽略不计,试分别画出各电路的输入电压u i和输出电压u o的波形.分析在u i和5V电源作用下，分析出在哪个时间段内二极管正向导通，哪个时间段内二极管反向截止。
在忽略正向压降的情况下，正向导通时可视为短路，截止时可视为开路,由此可画出各电路的输入、输出电压的波形。
图1。
5 习题1.2的图解对图1。
5（a）所示电路,输出电压u o为:u i≥5V时二极管VD承受正向电压导通,U D=0，u o=5V；u i〈5V时二极管VD承受反向电压截止，电阻R中无电流，u R=0，u o=u i。
输入电压u i和输出电压u o的波形如图1.6（a）所示。
图1。
6 习题1.2解答用图对图1。
5（b）所示电路,输出电压u o为:u i≥5V时二极管VD承受正向电压导通,U D=0,u o= u i；u i〈5V时二极管VD承受反向电压截止，电阻R中无电流,u R=0,u o=5V。
输入电压u i和输出电压u o的波形如图1。
6（b）所示。
对图1。
5（c）所示电路,输出电压u o为：u i≥5V时二极管VD承受反向电压截止，电阻R中无电流，u R=0，u o= u i；u i〈5V时二极管VD承受正向电压导通，U D=0,u o=5V。
