贴片电阻电容的封装形式及尺寸

直插式电阻电容封装与尺寸之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。

本文图文并茂，看完想不懂都难。

贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。

一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx 代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。

这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。

尺寸大小如下图（AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2等等。

而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。

如下图：二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示（示例RAD-0.3）。

2、有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。

图中灰白色的那种就是，很多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。

1 / 4贴片电阻、贴片电容规格、封装、尺寸、功率贴片电阻、贴片电容规格、封装、尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。

用两种尺寸代码来表示。

一种尺寸代码是由一种尺寸代码是由4位数字表示的eia(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch) 公制(mm) 长(L) (mm) 宽(W) (mm) 高(t) (mm) a (mm) b (mm) 0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20 251264326.40±0.203.20±0.200.55±0.100.60±0.200.60±0.20贴片电容和贴片电阻都是一样可以用的贴片电容和贴片电阻都是一样可以用的,0805,1206,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系电阻封装尺寸与功率关系,,通常来说通常来说: : 0201 1/20w 0402 1/16w2 /40603 1/10w 0805 1/8w 1206 1/4w电容电阻外形尺寸与封装的对应关系是电容电阻外形尺寸与封装的对应关系是: : 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 常规贴片电阻常规贴片电阻((部分部分) )常规的贴片电阻的标准封装及额定功率如下表：常规的贴片电阻的标准封装及额定功率如下表： 英制英制(mil) (mil) (mil) 公制公制公制(mm) (mm) (mm) 额定功率额定功率额定功率(w)@ 70(w)@ 70(w)@ 70°°c 0201 0603 1/20 0402 1005 1/16 0603 1608 1/10 0805 2012 1/8 1206 3216 1/4 1210 3225 1/3 1812 4832 1/2 2010 5025 3/4 2512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

贴片电阻、贴片电容规格、封装、尺寸、功率贴片电阻、贴片电容规格、封装、尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的eia(美国电子工业协会代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

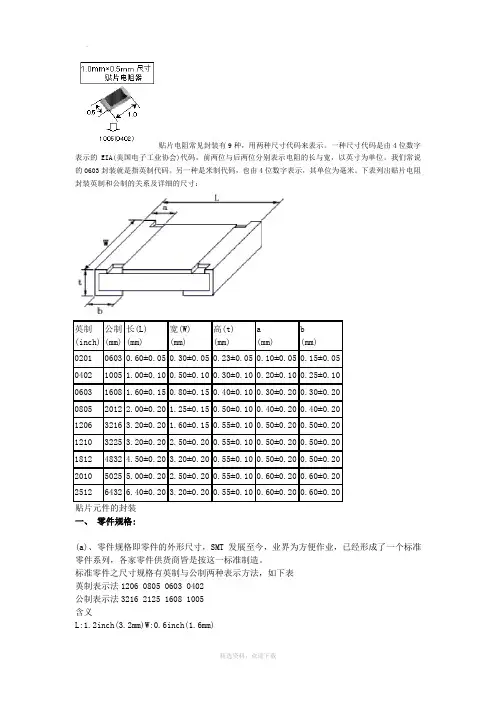

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch 公制(mm长(L(mm宽(W(mm高(t(mma(mmb(mm020106030.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 04021005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 06031608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 08052012 2.00±0.20 1.25±0.150.50±0.100.40±0.200.40±0.2012063216 3.20±0.20 1.60±0.150.55±0.100.50±0.200.50±0.20 12103225 3.20±0.20 2.50±0.200.55±0.100.50±0.200.50±0.20 18124832 4.50±0.20 3.20±0.200.55±0.100.50±0.200.50±0.20 20105025 5.00±0.20 2.50±0.200.55±0.100.60±0.200.60±0.20 25126432 6.40±0.20 3.20±0.200.55±0.100.60±0.200.60±0.20贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说: 0201 1/20w0402 1/16w0603 1/10w0805 1/8w1206 1/4w电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分常规的贴片电阻的标准封装及额定功率如下表：英制(mil 公制(mm 额定功率(w@ 70°c 0201 0603 1/20 0402 1005 1/16 0603 1608 1/10 0805 2012 1/8 1206 3216 1/4 1210 3225 1/31812 4832 1/2 2010 5025 3/4 2512 6432 1 国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度； W（Width）：宽度； inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名： RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
