第八章 装配图.

第8章 装配图
8.1 装配图的作用和内容 8.2 装配图的表达方法 8.3 装配图的尺寸标注 8.4 装配图的技术要求 8.5 装配图的零、部件序号和明细栏 8.6 常见的装配工艺结构 8.7 装配图的绘制 8.8 看装配图及由装配图拆画零件图

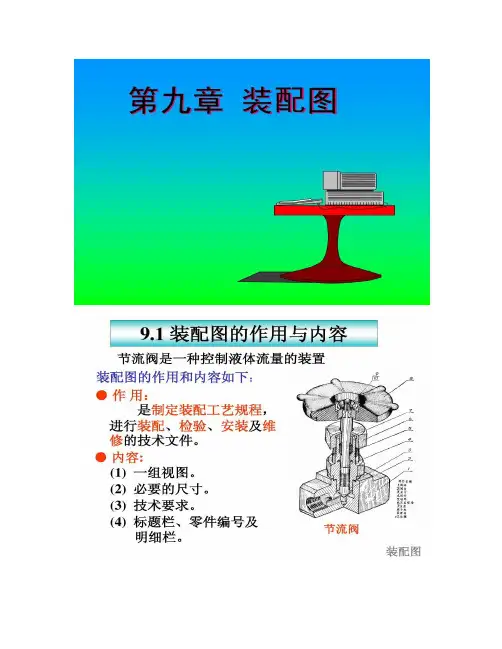

8.1 装配图的作用和内容
8.1.1装配图的作用 8.1.2 装配图的内容
1．选择主视图 主视图的选择应符合它的工作位置，尽可能反映机器或
部件的结构特点、工作原理和装配关系，主视图通常采用剖 视图以表达零件的主要装配干线。
2．选择其他视图
分析主视图尚未表达清楚的机器或部件的工作原理、装配 关系和其他主要零件的结构形状，再选择其他视图来补充主视 图尚未表达清楚的结构。
8.7.4 画装配图的步骤
和使用等方面的要求。
4. 零件序号、 根据生产组织和管理工作的需要，应对装配图中的组成零件
明细栏和标题 编写序号，并填写明细栏和标题栏，说明机器或部件的名称、
栏
图号、图样比例以及零件的名称、材料、数量等一般概况。
零件序号、 明细栏和标 题栏 一组视图
必要的尺寸
技术要求
8.2 装配图的表达方法
8.2.1 规定画法 8.2.2 特殊表达方法
8.2.1 规定画法
在装配图中为了易于区分不同的零件，并便于清晰地 表达出各零件之间的装配关系，在画法上有以下规定：
1. 接触面和配合面的画法 2. 剖面线的画法 3. 实心零件和螺纹紧固件的画法
两面有间隙
两面配合
两面接触
压盖螺母
填料压盖 填料
轴 阀体
8.2.2 特殊表达方法
拆卸画法
沿零件的 结合面剖 切画法
表示机器或部件中零件之间装配关系和工作精度的尺寸。

§8－3 装配结构的合理性
1．当轴和孔配合且轴肩与孔的端面相互接触时，应 在孔的接触端面制成倒角或在轴肩根部切槽，以保证良 好的接触。
2．两个零件接触时，在同一方向上的接触面最好只 有一个，这样既可满足装配要求，制造也比较方便。
3．由于锥面配合能同时确定轴向和径向的位置，因此， 当锥孔不通时，锥体和锥孔底部之间必须留有间隙。
图8－1 千斤顶装配图
二、装配图画法的基本规则
1．实心零件画法 2．相邻零件的轮廓线画法 3．相邻零件的剖面线画法
图8－2 装配图的规定画法
三、装配图的特殊画法
1．简化画法
当某些零件遮住了需要表达的结构和装配关系时，可假 想沿某些零件的结合面剖切或假想将某些零件拆卸后绘 制，并在相应的视图上方加注“拆去××等”。
一、读装配图的方法和步骤
1．概括了解 2．了解装配关系和工作原理 3．分析零件，读懂零件结构形状 4 ．分析尺寸，了解技术要求
图8－8 球阀装配图
二、拆画零件图的方法和步骤
1．概括了解
图8－9 齿轮油泵装配图
2．了解部件的装配关系和工作原理
齿轮油泵工作原理
3．分析零件，拆画零件图 （1）分离零件 （2）确定零件的表达方案 （3）零件图的尺寸标注 （4）零件图的技术要求
§8－2 装配图的尺寸标注、零件序号和明细栏
一、装配图的尺寸标注 二、装配图上的零件序号和明细栏
一、装配图的尺寸标注
在装配图中不需标注零件的全部尺寸，而只 需注出下列几种必要的尺寸：
1．规格（性能尺寸） 2．装配尺寸 3．安装尺寸 4．外形尺寸
二、装配图上的零件序号和明细栏
1．零件序号
零件的序号用指引线（细实线）从零件的可见轮廓内 任一点引出。

8.1装配图的作用和内容8.2装配图的视图表达方法8.1 装配图的作用和内容8.1.1 装配图的作用装配图是机器或部件在设计和生产中的重要技术文件和技术依据，它可以用来表达部件或机器的工作原理、零件的主要结构和形状以及它们之间的装配关系，还可以为装配、检验、安装和调试提供所需的尺寸和技术要求。

8.1.2 装配图的内容图8–2就是图8–1所示齿轮油泵的装配图，从图8–2中我们可以了解到一张完整的装配图应包括以下四项内容。

1.一组图形2.必要的尺寸3.技术要求D654321176B9864963/8″拆去泵盖等DB161011121314φ16H7h6φ16H7h6φ16H7h6技术要求1.泵盖与齿轮间的端面间隙为0.05～0.12mm,间隙用垫片调整。

2.油泵用17.6×105Pa的柴油进行压力实验，不能有渗漏。

3.装配后齿顶圆与泵体内圆表面间隙为0.02～0.06mm。

16螺栓制图审核(姓名)(姓名)(日期)(日期)齿轮油泵2共张第张比例数量图号西安航专GB5782-86HGB97.1-85GB6172-86GB5782-86QB365-1981m＝3 z＝14GB119-86备注45454565HT150浸油石棉软钢纸板4545HT200HT200材料211111114111121数量垫圈堵头钢球螺母螺杆弹簧压盖填料螺栓垫片齿轮轴主动齿轮轴泵盖圆柱销泵体零件名称151413121110987654321序号m＝3 z＝1415图8–2 齿轮油泵装配图4.序号和明细表(1) 零、部件的序号(2) 序号的一般规定(3) 序号的编写方法与规则(4) 序号的排列形式图8–3 指引线的画法(3)序号的排列形式：①按顺时针或逆时针方向，将序号在整个一组图形的外围依次整齐排列，不得跳号。

②当在整个装配图上无法连续排列时，可以将序号在某个图形的周围按水平或铅垂方向依次整齐排列，不得跳号。

如图8–2所示。

图8-5 减速器装配图常见错误
6
高职高专“十一五”规划教材
8.2 减速器装配图常见错误示例（续）
10，16.大、小齿轮同宽，很难调 整两齿轮在全齿宽上啮合，并且大齿 轮没有倒角。 11，13.投影交线不对。 14间距太短，不便拆卸弹性柱销。 15，17.轴与齿轮轮毂的配合段同 长，轴套不能固定齿轮。 18.箱体两凸台相距太近，铸造工 艺性不好，造型时出现尖砂。 20，27.箱体凸缘太窄，无法加工 凸台的沉头座，联接螺栓头部也不能 全坐在凸台上，相对应的主视图投影 也不对。 21.输油沟的油容易直接流回箱座 内内不能润滑轴承。 22.没有此孔，此处缺少凸台与轴 承座的相贯线。 23.键的位置紧贴轴肩，加大了轴 肩处的应力集中。 24.齿轮轮毂上的键槽，在装配时 不易对准轴上的键。 图8-5 减速器装配图常见错误
2校核制图比例图号材料数量备注材料量数名称号序一级圆柱齿轮减速器垫片111234567891012111613151417181920212223242526292830273231石油橡胶通气器组合12视孔盖组合13螺钉m103044q235a螺栓m1618045q235a螺母m1686q235a垫片8765mn启盖螺钉m12121845毡圈12细毛毡箱座113ht200螺钉m10402414轴承端盖115ht150调整垫片2组1608f轴承端盖117ht15018输出轴组合119120121轴承222223密封盖224ht150轴套125ht150蜗轮组合126螺塞127q235垫片128129油尺组合130机盖131ht15032gb578286gb578286gb617086gb938712gb578286螺栓m166049q235a套筒110q235a111gb578286q235agb578286调整垫片2组08f轴承端盖ht150毡圈细毛毡30318毡圈细毛毡轴承端盖ht150组合件组合件组合件定位销245组合件组合件1蜗杆轴组合组合件430490140h7f8165h7f8140h7f890k698h7r6190h7f880n67624365913253882400113601169676055n6技术要求73100017传动比i效率高速轴转速rmin输入功率kw技术特性1装配前所有零件用煤油清洗滚动轴承用汽油清洗
