隔水帷幕施工方案

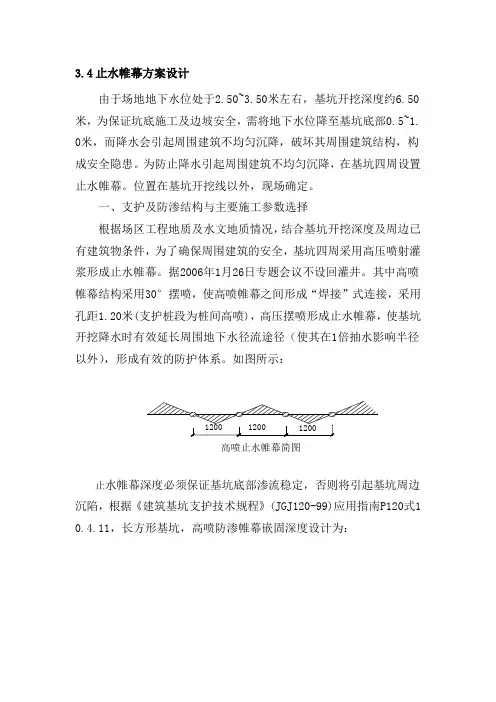

3.4止水帷幕方案设计由于场地地下水位处于2.50~3.50米左右，基坑开挖深度约6.50米，为保证坑底施工及边坡安全，需将地下水位降至基坑底部0.5~1. 0米，而降水会引起周围建筑不均匀沉降，破坏其周围建筑结构，构成安全隐患。

为防止降水引起周围建筑不均匀沉降，在基坑四周设置止水帷幕。

位置在基坑开挖线以外，现场确定。

一、支护及防渗结构与主要施工参数选择根据场区工程地质及水文地质情况，结合基坑开挖深度及周边已有建筑物条件，为了确保周围建筑的安全，基坑四周采用高压喷射灌浆形成止水帷幕。

据2006年1月26日专题会议不设回灌井。

其中高喷帷幕结构采用30°摆喷，使高喷帷幕之间形成“焊接”式连接，采用孔距1.20米(支护桩段为桩间高喷)，高压摆喷形成止水帷幕，使基坑开挖降水时有效延长周围地下水径流途径（使其在1倍抽水影响半径以外），形成有效的防护体系。

如图所示：止水帷幕深度必须保证基坑底部渗流稳定，否则将引起基坑周边沉陷，根据《建筑基坑支护技术规程》(JGJ120-99)应用指南P120式1 0.4.11，长方形基坑，高喷防渗帷幕嵌固深度设计为：根据《岩土工程勘察报告》，同时结合场地地质条件，高喷止水防渗作为嵌岩式防渗板墙，因降水井设计深度为9米，故，防渗板墙嵌入设计深度为10.00米。

主要参数选择：水压：32~38Mpa；浆量：50~80L/min；浆液比重：1.60；气压：0.6~0.8Mpa；提速：10~15cm/min；摆速：15~20cm/ min；摆角：30°；二、施工组织设计1、施工设备配置高压喷射灌浆属多种机械联合作业，每套机组的设备配置构成如下表示：2.施工劳力组合根据本工程地层特点和工期要求，施工期间实行昼夜两班工作制。

本次施工人员共计50人，两套高喷设备劳力组合如下所述：项目经理 1名；施工队长2名；技术员1名；钻工8名；电工1名；搅浆工14名；高压泵、空压机操作工16名；灌浆工5名；炊事员1名设备用电量约167.4千瓦3、高喷施工工艺施工顺序一般采用两序孔进行施工。

帷幕灌浆施工技术方案1.帷幕灌浆方法帷幕灌浆方法为自下而上循环灌浆法, 分段长度5m。

灌浆压力Ⅰ序孔起始为0.3Mpa, 向下每增加1m压力增加0.05Mpa, Ⅱ序孔灌浆压力为Ⅰ序孔的1.15倍, Ⅲ序孔灌浆压力为Ⅰ序孔的1.3倍。

灌浆材料采用纯水泥灌浆灌注, 水泥标号不低于425号, 水灰比为5：1、3：1、2：1、1：1、0.8：1、0.6：1、0.5：1七个比级, 开浆水灰比为5：1。

2帷幕灌浆施工工艺和施工步骤2.1施工工艺帷幕灌浆的施工工艺流程为: 钻孔定位→钻孔→洗孔→压水→制浆→灌浆→封孔→检查。

2.2灌浆施工步骤2.2.1钻孔定位根据施工图纸灌浆孔位置在灌浆轴线上进行测量定位并统一编号。

2.2.2钻孔钻孔内容包括先导孔、灌浆孔、检查孔的钻孔。

钻孔钻进采用地质钻机。

钻孔过程中采用清水钻进。

孔口下套管, 开孔孔径ф89mm, 终孔孔径ф60mm。

施工中严格的按照分序逐渐加密的原则进行施工, 先钻先导孔和Ⅰ序孔, 再钻Ⅱ序孔, 最后钻Ⅲ序孔。

先导孔钻取岩芯, 按取芯次序统一编号, 填牌装箱, 并绘制钻孔柱状图和进行岩芯描述。

钻孔结束会同监理工程师进行检查验收, 检查合格并经监理工程师签认后, 方可进行下一道工序。

钻孔工作在灌浆施工中占有极其重要的作用, 它的成功与否直接影响灌浆施工的成败。

因此对每个孔的钻孔都要认真对待, 从钻机安放、孔序、孔位、孔深、孔斜等方面严格控制, 减少钻孔事故的发生, 具体保证措施如下:（1）钻机安放: 钻机安放必须牢固平稳, 底座要用长方木铺设, 水平仪找平；钻孔前埋设孔口管。

（2）孔序: 严格的按照分序逐渐加密的原则进行施工。

（3）孔位: 灌浆孔的开孔孔位与设计位置的偏差不得大于10cm, 因故变更孔位时, 应征得设计同意。

实际孔位应有记录。

（4）孔深: 帷幕灌浆孔的孔深必须满足设计要求。

（5）孔斜：孔斜对灌浆质量至关重要, 为此, 钻孔前必须对钻杆进行垂直度检查, 保证钻杆顺直, 钻进过程中钻机操作必须轻压慢钻, 确保钻孔垂直。

002第二节止水帷幕施工方案1.3. 主要工程数量第二节止水帷幕施工方案本工程止水帷幕共设置840根旋喷桩，桩径800mm，咬合200mm，桩长伸入基岩1.0m，实际工程量以现场收方为准。

1. 工程概述止水帷幕平面示意图 1.1. 工程简介本工程由4栋超高层组成，其中3栋约238m高的公寓(50~51层)，一栋约356m商住楼(72~75层)，6层商业裙房和3层地下室组成。

1.2. 设计简介止水帷幕剖面示意图由于本项目临近嘉陵江与长江，地下水横向补给丰富，为保证人工挖孔桩施工的安全，确保成孔施工过程干燥，为了防止在桩基成孔过程中发生管涌、大底板上浮。

止水帷幕采用咬合旋喷桩工艺，旋喷桩桩径800mm，咬合200mm，嵌入基岩1.0m。

沿江布设，止水帷幕需要与标高180.9m中等风化基岩面形成封闭区域，布设位置详见平面图。

先进行止水帷幕施工，止水帷幕内侧(远离江水侧)工程桩、抗滑桩采用人工挖孔，外侧采用机械成孔。

东侧(靠近长江侧):g‘h段:止水帷幕顶标高为地表标高，在地下室外墙外侧800mm;hi段:止水帷幕顶标高为地表标高，在地下室外墙以内，最外抗浮桩外侧; ij段:止水帷幕顶标高为地表标高，在地下室外墙以内，靠近长滨路内; jk段:止水帷幕顶标高为地表标高，在地下室外墙外侧800mm。

东侧止水帷幕与外墙尺寸图1.4. 工程周边情况基岩与地下室地板模型项目位于朝天门地区，基地占地接近10万平方米，项目红线范围北抵市规划展览馆，南靠基良广场和新华路以及九号宾馆，西临嘉陵江，东至长滨路路堤外侧。

场地内地势呈南高北低的态势，南部最高点在新华路与陕西路连接道处(黄海高程约223米)，北部最低点在长滨路规划展览馆处高架桥下(约181米)自然高差约42米。

土石方开挖完成后形成多标高台地如图示。

土石方开挖完成后形成多标高台地图示1.5. 岩土条件(1)场地位于构造剥蚀丘陵及朝天门一、二级阶地地貌部位，长江与嘉陵江交汇处的三角形地带，地势总的趋势南边及中间高，北侧及东、西两侧低。

4、止水帷幕施工做法
1、采用A750水泥土搅拌桩，止水帷幕有效桩长为9.5米，间距500mm、搭接250mm布设；
2、搅拌桩采用32.5级复合水泥，15%掺灰量。
5、降水设计
基坑坑内采用无砂管井+明沟集水井的排水方式。
本工程降水采用管井降水，降水井布置位于基坑内（详见降水井平面分布图）间距20m左右。
状况
层底高程（m）
厚度（m）
最大～最小
最大～最小
1
杂填土～素填土
大部分布，仅明沟（塘）部位缺失
2.33～1.15
2.20～0.60
1-a
淤泥
仅分布于明沟（塘）底部-1.50～-2.20源自0.70～0.402
粉质粘土夹粉土
大部分布，仅明沟（塘）部位缺失
0.67～-0.65
2.50～1.10
3
粉土夹粉质粘土
本工程监测工作由建设单位委托有资质的专业单位进行测量、记录及整理。专业单位将根据要求上报切实可行的《监测方案》，待方案确认后，进入监测工作实施。
七、应急预案
1、项目部应急救援管理网络及电话
工地救援联系电话：XXX。
2、应急电话、医院
应急电话：110、119、120
应急医院：XX人民医院
3、应急措施：
本次方案只针对地下室部位实施止水帷幕降水方案的论证。
三、工程水文地质条件：
1、地形地貌
场区原为厂房及居民，现已拆除。场地地势较平坦，高差一般小于0.50m，地面高程一般为2.00~2.50m左右。
2、工程地质条件
各工程地质分布与特征描述见下表地基土分布描述一览表。
地基土分层描述一览表
层号
地层名称
分布
4、降水及排水系统施工：
