高压旋喷注浆工艺规程

旋喷注浆法施工工艺和质量标准旋喷注浆法施工工艺和质量标准编制日期审核日期批准日期摘要修订记录日期修订内容修订人审核人批准人目录一、编制说明 (1)二、概述 (1)三、适用范围 (1)四、准备工作 (2)五、工艺流程图 (3)六、旋喷注浆施工工艺和质量标准 (3)6.1钻机就位 (3)6.2钻孔 (4)6.3试管 (4)6.4喷射注浆 (4)6.5旋喷技术参数 (5)6.6旋喷法形式 (5)6.7喷浆结束与拔管 (6)6.8旋喷冒浆处理 (6)6.9旋喷桩施工质量标准 (7)6.10桩间土开挖和桩头处理 (7)6.11褥垫层铺设工艺流程和质量标准 (7)七、施工质量检测和验收 (8)一、编制说明由集团工程设计中心结合基础工程实际情况综合编制了《旋喷注浆法施工工艺和质量标准》，本标准为试行版。

各运营公司、项目在执行过程中如有疑问和建议，请与集团工程设计中心联系。

二、概述高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后，以高压设备使浆液或水、（空气）成为20～40MPa的高压射流从喷嘴中喷射出来，冲切、扰动、破坏土体，同时钻杆以一定速度逐渐提升，将浆液与土粒强制搅拌混合，浆液凝固后，在土中形成一个圆柱状固结体（旋喷）壁状、盘状、和扇状（摆喷），以达到加固地基或止水防渗的目的。

三、适用范围3.1可应用于淤泥、淤泥质土、粘性土、粉质粘土、（亚粘土）、粉土（亚砂土）、砂土、黄土及人工填土中的素填土甚至碎石土等多种土层；3.2可作为既有建筑和新建建筑的地基加固之用，也可作为基础防渗之用；可作为施工中的临时措施（如深基坑侧壁挡土或挡水、防水帷幕等），也可作为永久建筑物的地基加固、防渗处理；3.3当用于处理泥炭土或地下水具有侵蚀性、地下水流速过大和已涌水的地基工程时，宜通过试验确定其适用性。

四、准备工作旋喷注浆施工前至少应完成下列工作：4.1岩土工程勘查报告；4.2施工图纸会审并形成图纸会审纪要；4.3调查施工场地内的地下和地上管线、建（构）筑物及障碍物，判断可能影响施工或施工影响的范围和程度；4.4《桩高压喷射注浆法复合地基专项施工监理实施细则》、《施工组织设计》或《高压喷射注浆法复合地基专项施工方案》得到总监理工程师的批准；《监理规划》（可根据项目进展进行补充完善）得到监理公司技术负责人的批准；4.5核查旋喷机等设备的技术性能资料，采用的设备必须具有出厂合格证，其性能指标应符合现行国家相关标准的规定，并在检定有效期内；4.6施工方应根据地勘报告，施工图纸及相关规范规程要求，计算并提交桩的《预钻桩深度一览表》给监理工程师,作为双方预控制桩长的依据。

高压旋喷注浆施工方案1. 引言高压旋喷注浆施工是一种常用于地基处理和地下工程施工中的一种方法。

本文将介绍高压旋喷注浆施工方案及其关键步骤，以及施工过程中需要注意的事项。

2. 施工准备在进行高压旋喷注浆施工之前，需要做好以下准备工作：•确定注浆施工的范围和目的•确定注浆材料的种类和用量•准备所需的注浆设备和工具•安排施工人员和监理人员3. 施工步骤3.1 现场布置在开始施工之前，需要对施工现场进行布置，包括设置工地标志和安全警示标志。

同时，要确保施工区域的周边环境清理干净，以确保施工的顺利进行。

3.2 准备注浆设备将注浆设备安装在合适的位置，并检查设备是否正常运转。

同时，将注浆材料储存于合适的容器中，并准备好所需的配管和接头。

3.3 注浆孔钻探根据注浆的需要，在施工现场钻探注浆孔。

孔的直径和深度应根据具体情况进行设计，以确保注浆效果。

3.4 清理注浆孔在钻探完注浆孔之后，需要清理孔内的泥土、砂石等杂质，以保持孔壁的干净。

3.5 注浆将准备好的注浆材料通过注浆设备注入到注浆孔中。

注浆时，需控制注浆的流量和压力，以确保注浆的均匀性和充满度。

3.6 注浆压力维持在注浆完成后，需要保持一定的注浆压力，以确保注浆材料充分固化。

3.7 注浆孔封堵待注浆材料固化后，对注浆孔进行封堵，以防止注浆材料的流失和污染。

4. 施工注意事项•在进行高压旋喷注浆施工之前，要确保施工现场的安全，避免施工人员和周围人员受到伤害。

•注浆材料的选择和用量应符合设计要求，并遵守相关的质量标准。

•施工过程中需严格控制注浆的流量和压力，以确保注浆的质量。

•注浆设备和工具的使用需要按照说明书进行操作，并定期进行维护和保养。

•施工人员应具备相关的技术知识和操作经验，严格按照施工方案进行施工。

5. 总结高压旋喷注浆施工是一种常用的地基处理和地下工程施工方法，本文介绍了其施工方案及关键步骤，并指出了施工过程中需要注意的事项。

通过合理的施工准备与安排，严格控制施工过程，可以确保高压旋喷注浆施工的质量和效果。

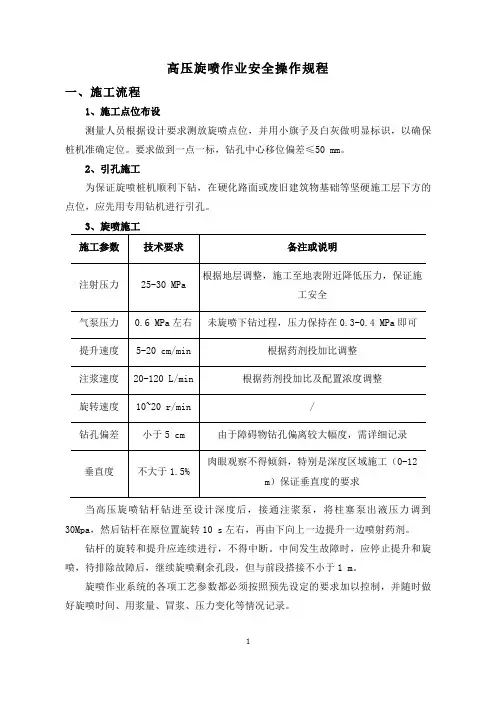

高压旋喷作业安全操作规程一、施工流程1、施工点位布设测量人员根据设计要求测放旋喷点位，并用小旗子及白灰做明显标识，以确保桩机准确定位。

要求做到一点一标，钻孔中心移位偏差≤50 mm。

2、引孔施工为保证旋喷桩机顺利下钻，在硬化路面或废旧建筑物基础等坚硬施工层下方的点位，应先用专用钻机进行引孔。

3、旋喷施工当高压旋喷钻杆钻进至设计深度后，接通注浆泵，将柱塞泵出液压力调到30Mpa，然后钻杆在原位置旋转10 s左右，再由下向上一边提升一边喷射药剂。

钻杆的旋转和提升应连续进行，不得中断。

中间发生故障时，应停止提升和旋喷，待排除故障后，继续旋喷剩余孔段，但与前段搭接不小于1 m。

旋喷作业系统的各项工艺参数都必须按照预先设定的要求加以控制，并随时做好旋喷时间、用浆量、冒浆、压力变化等情况记录。

4、钻机移位旋喷提升到设计标高后桩机司机先通知后台人员停止注碱，然后停止旋喷，提升钻头出地面，将钻机移至下一施工点位。

5、封孔每完成一个点位的旋喷，应及时清理返浆，再使用颗粒状的膨润土对该旋喷孔进行封堵，并做好标识。

二、安全注意事项1、桩机司机须经培训考核取得设备操作证后方可上岗，严禁无证操作。

2、作业前，各岗位人员应初步确认桩机、柱塞泵、发电机是否正常、有无异响异动，电源线有无拖挂、绝缘是否完好，液碱管路是否有渗漏。

严禁设备带病作业。

3、每台桩机须设专职机前人员，配合移机、找孔位，确保桩机支垫到位、行进平稳。

同时负责看护电缆、液碱管，以免被设备碾压。

桩机到位开钻后，负责将电源线进行支架。

4、桩机下钻前司机要确认支垫平稳、坚固。

钻架、钻杆要与地面垂直。

5、桩机司机与后台柱塞泵控制人员要保持通讯畅通，当前台或后台出现异常情况时能保证操作协调一致。

6、桩机下钻时，注碱管可加少许压力（<10Mpa）,此时司机、机前人员及后台控制人员要分别观察桩机水接头、液碱管路及注浆泵是否有滴漏情况，发现问题及时停机检修。

7、柱塞泵正常注浆压力为30Mpa，控制人员要随时关注电机转数与泵压对应情况，若随着转数增加，泵压未达到预期值，则可能是有泄漏点，应立即停机检修。

高压旋喷灌浆施工方案一、工程概况场址区位于河流冲击1级阶地上,地面高程为104.9m,地势平坦开阔，无不良地质现象，泵站厂址区地层由新到老分述如下：①第四系河流I级阶地冲击层:上部为粘士，硬塑状，厚4.5～9.3m;中部为含砂粉质粘土，青灰色，松散状，厚2.5～4.lm；下部为含泥砂砾石，砾石含量约70%,粒径一般1～3m,松散～稍密状，层厚4.7～6m。

②古进系那读组泥岩，灰白色、灰色、半成岩状，属极软岩，具有弱～中等膨胀性，且具有遇水软化，失水干裂的特性。

泵站基础拟置于第四系Ⅰ级阶地砂砾石层上，Ⅰ级阶地砂砾石层满足泵站基础持力层承载力要求，建基面上部的Ⅰ级阶地冲击层各土层稳定性较差，易产生渗透变形，渗透变形方式主要为流土，采取防渗处理。

由于基坑开挖较深(边坡高约14m),为土质边坡，存在基坑开挖边坡稳定问题，应分级进行开挖，每5m分设一条马道，并加强支护，由于建基面位于地下水位以下约10m, 砂砾石层属强透水层，存在基坑涌水问题，施工过程应做好基坑防渗及排水。

二、编制依据1、开挖防渗布置图2、工程量清单。

3、《水工建筑物水泥灌浆施工技术规范》(SL62-2014)4、《通用硅酸盐水泥》(GB175-200)5、《建筑地基处理技术规范》(JGJ79-2012)三、施工总布置1、风、水、电(1)施工用风施工用风采用1台1.05MPa、0.22m3移动式空压机供给，空压机随高压旋喷台车移动。

(2)施工用水施工用水直接由设在泵站进水渠附近的沟内安装水泵取水，供制浆和高压喷射灌浆。

(3)施工用电施工用电从泵站周边供电系统T接，架空线路沿高喷防渗墙轴线布置，钻孔和灌浆设备的用电从配电柜接取，高喷、灌浆设备需用的最小功率为180KW。

2、废水、废浆处理与排放在距泵站高喷防渗墙轴线内侧位置挖条宽50cm、深30cm的排浆沟，沿途每隔10m 挖一个2m3左右的集浆坑，钻孔的泥浆通过排浆沟流入集浆坑，高压喷射灌浆所产生的废浆通过排浆沟流入集浆坑，经过沉淀过滤，达到排放标准后，再用水泵通过管道抽排到进水渠附近的沟内。
