金属材料的冲击韧性分析的简单认识

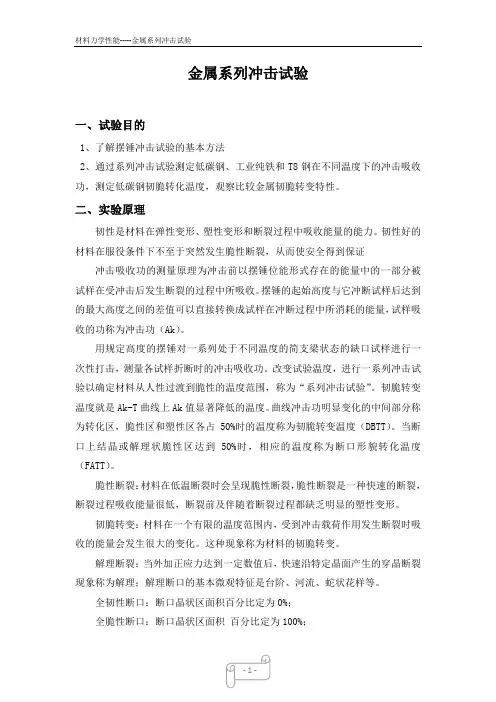

金属系列冲击试验一、试验目的1、了解摆锤冲击试验的基本方法2、通过系列冲击试验测定低碳钢、工业纯铁和T8钢在不同温度下的冲击吸收功，测定低碳钢韧脆转化温度，观察比较金属韧脆转变特性。

二、实验原理韧性是材料在弹性变形、塑性变形和断裂过程中吸收能量的能力。

韧性好的材料在服役条件下不至于突然发生脆性断裂，从而使安全得到保证冲击吸收功的测量原理为冲击前以摆锤位能形式存在的能量中的一部分被试样在受冲击后发生断裂的过程中所吸收。

摆锤的起始高度与它冲断试样后达到的最大高度之间的差值可以直接转换成试样在冲断过程中所消耗的能量，试样吸收的功称为冲击功（Ak）。

用规定高度的摆锤对一系列处于不同温度的简支梁状态的缺口试样进行一次性打击，测量各试样折断时的冲击吸收功。

改变试验温度，进行一系列冲击试验以确定材料从人性过渡到脆性的温度范围，称为“系列冲击试验”。

韧脆转变温度就是Ak-T曲线上Ak值显著降低的温度。

曲线冲击功明显变化的中间部分称为转化区，脆性区和塑性区各占50%时的温度称为韧脆转变温度（DBTT）。

当断口上结晶或解理状脆性区达到50%时，相应的温度称为断口形貌转化温度（FATT）。

脆性断裂：材料在低温断裂时会呈现脆性断裂，脆性断裂是一种快速的断裂，断裂过程吸收能量很低，断裂前及伴随着断裂过程都缺乏明显的塑性变形。

韧脆转变：材料在一个有限的温度范围内，受到冲击载荷作用发生断裂时吸收的能量会发生很大的变化。

这种现象称为材料的韧脆转变。

解理断裂：当外加正应力达到一定数值后，快速沿特定晶面产生的穿晶断裂现象称为解理；解理断口的基本微观特征是台阶、河流、蛇状花样等。

全韧性断口：断口晶状区面积百分比定为0%；全脆性断口：断口晶状区面积百分比定为100%；韧脆型断口：断口晶状区面积百分比需用工具显微镜进行测量，在显微镜下观察断裂试样的断裂面，脆性断裂部分一般呈明暗斑点无归分布，通过测量计算可得出脆性断裂梯形的面积。

三、试验材料、试样试验材料：低碳钢、工业纯铁和T8钢试样：本次试验采用的国家标准为GB/T229-1994金属夏比缺口冲击试验方法，试样为U型试样，试样的长度为55mm,横截面为10mm*10mm的方形截面。

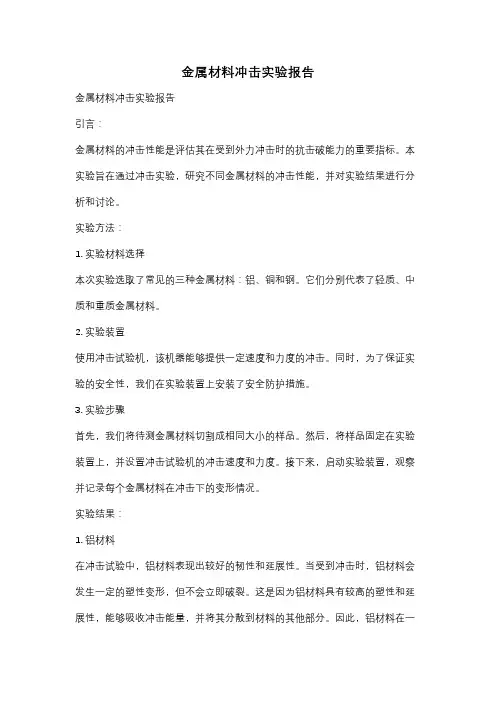

金属材料冲击实验报告金属材料冲击实验报告引言：金属材料的冲击性能是评估其在受到外力冲击时的抗击破能力的重要指标。

本实验旨在通过冲击实验，研究不同金属材料的冲击性能，并对实验结果进行分析和讨论。

实验方法：1. 实验材料选择本次实验选取了常见的三种金属材料：铝、铜和钢。

它们分别代表了轻质、中质和重质金属材料。

2. 实验装置使用冲击试验机，该机器能够提供一定速度和力度的冲击。

同时，为了保证实验的安全性，我们在实验装置上安装了安全防护措施。

3. 实验步骤首先，我们将待测金属材料切割成相同大小的样品。

然后，将样品固定在实验装置上，并设置冲击试验机的冲击速度和力度。

接下来，启动实验装置，观察并记录每个金属材料在冲击下的变形情况。

实验结果：1. 铝材料在冲击试验中，铝材料表现出较好的韧性和延展性。

当受到冲击时，铝材料会发生一定的塑性变形，但不会立即破裂。

这是因为铝材料具有较高的塑性和延展性，能够吸收冲击能量，并将其分散到材料的其他部分。

因此，铝材料在一定程度上能够抵抗冲击破坏。

2. 铜材料与铝材料相比，铜材料在冲击试验中表现出更高的硬度和强度。

当受到冲击时，铜材料会发生一定的塑性变形，但也不会立即破裂。

然而，与铝材料不同的是，铜材料的塑性变形程度较小，更多的能量会转化为热能。

因此，铜材料在冲击试验中能够更好地抵抗冲击破坏。

3. 钢材料钢材料是一种具有高强度和高硬度的金属材料。

在冲击试验中，钢材料表现出较低的塑性变形和较高的抗冲击能力。

当受到冲击时，钢材料几乎不会发生塑性变形，而是会立即破裂。

这是因为钢材料的高硬度和高强度使其无法吸收和分散冲击能量，从而导致材料的破坏。

实验讨论：通过本次实验，我们可以得出以下结论：1. 不同金属材料具有不同的冲击性能，这与其材料的硬度、强度、塑性和延展性等性质有关。

2. 在冲击试验中，铝材料表现出较好的韧性和延展性，能够一定程度上抵抗冲击破坏。

3. 铜材料具有较高的硬度和强度，能够更好地抵抗冲击破坏。

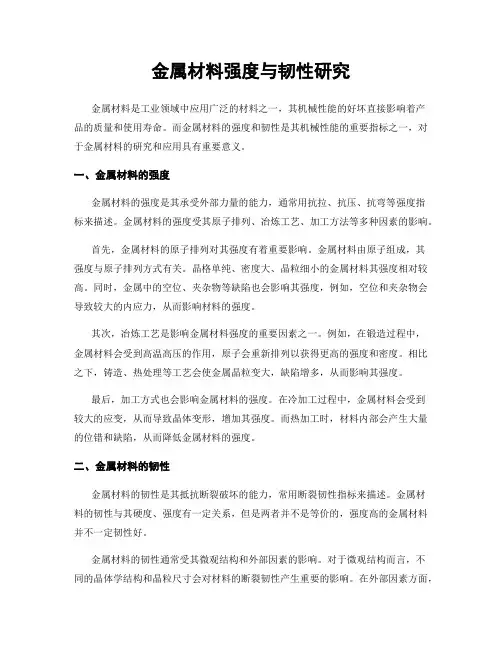

金属材料强度与韧性研究金属材料是工业领域中应用广泛的材料之一，其机械性能的好坏直接影响着产品的质量和使用寿命。

而金属材料的强度和韧性是其机械性能的重要指标之一，对于金属材料的研究和应用具有重要意义。

一、金属材料的强度金属材料的强度是其承受外部力量的能力，通常用抗拉、抗压、抗弯等强度指标来描述。

金属材料的强度受其原子排列、冶炼工艺、加工方法等多种因素的影响。

首先，金属材料的原子排列对其强度有着重要影响。

金属材料由原子组成，其强度与原子排列方式有关。

晶格单纯、密度大、晶粒细小的金属材料其强度相对较高。

同时，金属中的空位、夹杂物等缺陷也会影响其强度，例如，空位和夹杂物会导致较大的内应力，从而影响材料的强度。

其次，冶炼工艺是影响金属材料强度的重要因素之一。

例如，在锻造过程中，金属材料会受到高温高压的作用，原子会重新排列以获得更高的强度和密度。

相比之下，铸造、热处理等工艺会使金属晶粒变大，缺陷增多，从而影响其强度。

最后，加工方式也会影响金属材料的强度。

在冷加工过程中，金属材料会受到较大的应变，从而导致晶体变形，增加其强度。

而热加工时，材料内部会产生大量的位错和缺陷，从而降低金属材料的强度。

二、金属材料的韧性金属材料的韧性是其抵抗断裂破坏的能力，常用断裂韧性指标来描述。

金属材料的韧性与其硬度、强度有一定关系，但是两者并不是等价的，强度高的金属材料并不一定韧性好。

金属材料的韧性通常受其微观结构和外部因素的影响。

对于微观结构而言，不同的晶体学结构和晶粒尺寸会对材料的断裂韧性产生重要的影响。

在外部因素方面，材料的温度、应力率和试件几何形状等也会影响其韧性。

例如在条件相同的情况下，金属材料在低温环境下的韧性会大大降低，而在高温环境下的韧性会提高。

除此之外，金属材料的韧性还与材料的成分、处理过程等因素有关。

相比较少比例的其他元素，添加适当量的合金元素可以显著提高金属材料的韧性。

另外，合适的热处理和加工工艺也可以提高金属材料的韧性。

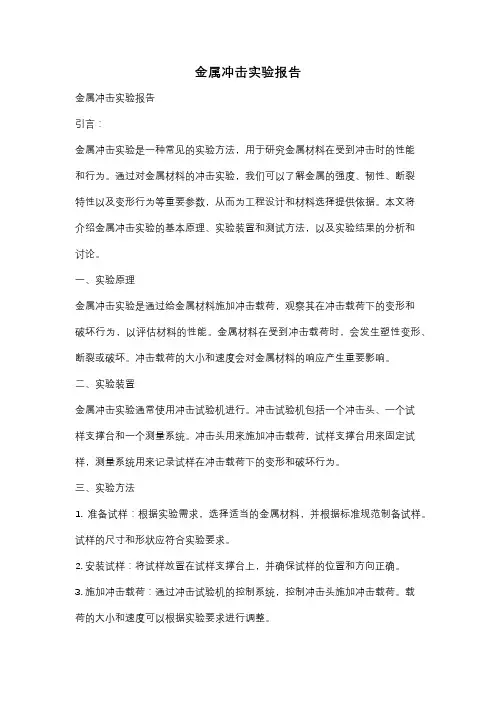

金属冲击实验报告金属冲击实验报告引言：金属冲击实验是一种常见的实验方法，用于研究金属材料在受到冲击时的性能和行为。

通过对金属材料的冲击实验，我们可以了解金属的强度、韧性、断裂特性以及变形行为等重要参数，从而为工程设计和材料选择提供依据。

本文将介绍金属冲击实验的基本原理、实验装置和测试方法，以及实验结果的分析和讨论。

一、实验原理金属冲击实验是通过给金属材料施加冲击载荷，观察其在冲击载荷下的变形和破坏行为，以评估材料的性能。

金属材料在受到冲击载荷时，会发生塑性变形、断裂或破坏。

冲击载荷的大小和速度会对金属材料的响应产生重要影响。

二、实验装置金属冲击实验通常使用冲击试验机进行。

冲击试验机包括一个冲击头、一个试样支撑台和一个测量系统。

冲击头用来施加冲击载荷，试样支撑台用来固定试样，测量系统用来记录试样在冲击载荷下的变形和破坏行为。

三、实验方法1. 准备试样：根据实验需求，选择适当的金属材料，并根据标准规范制备试样。

试样的尺寸和形状应符合实验要求。

2. 安装试样：将试样放置在试样支撑台上，并确保试样的位置和方向正确。

3. 施加冲击载荷：通过冲击试验机的控制系统，控制冲击头施加冲击载荷。

载荷的大小和速度可以根据实验要求进行调整。

4. 记录数据：使用测量系统记录试样在冲击载荷下的变形和破坏行为。

可以记录的数据包括载荷-位移曲线、载荷-时间曲线等。

5. 分析实验结果：根据记录的数据，分析试样的变形和破坏行为，并评估金属材料的性能。

四、实验结果分析与讨论通过金属冲击实验，我们可以得到试样在冲击载荷下的变形和破坏行为。

根据载荷-位移曲线和载荷-时间曲线，我们可以评估金属材料的强度、韧性和断裂特性等重要参数。

在实验结果分析中，我们可以比较不同金属材料的性能差异。

例如，对比不同金属材料的载荷-位移曲线，我们可以观察到不同材料的强度和韧性差异。

某些金属材料可能具有较高的强度，但在受到冲击载荷时容易发生断裂。

而其他材料可能具有较高的韧性，能够在受到冲击载荷时发生较大的塑性变形而不断裂。

金属材料的力学性能力学性能是指金属材料在受力作用下所表现出的力学行为和性质。

主要包括强度、塑性、韧性、硬度和抗疲劳性等。

以下将对金属材料的这些力学性能进行简要介绍。

首先，强度是指金属材料抵抗外力破坏的能力。

常见的强度指标有屈服强度、抗拉强度和抗压强度等。

屈服强度是材料在受力过程中开始发生塑性变形时的应力值，抗拉强度是金属材料在拉伸试验中抵抗断裂的能力，抗压强度则是抗压试验中材料承受外压力的能力。

这些强度指标决定了金属材料的受力承载能力。

其次，塑性是指金属材料在受力过程中能够产生可逆的永久变形的能力。

塑性是金属材料重要的力学性能，它体现了材料的延展性和可塑性。

常见的塑性指标有延伸率和冷弯性能等。

延伸率是材料在拉伸过程中产生的伸长量与原长度的比值，冷弯性能则是金属材料在室温下能够承受的塑性变形能力。

韧性是指金属材料在受力过程中能够吸收较大的能量而不断进行塑性变形的能力。

韧性是强度和塑性的综合体现，越高的韧性意味着金属材料在遭受外力时能更好地抵抗断裂。

常见的韧性指标有断裂韧性和冲击韧性等。

硬度是指金属材料抵抗外界划伤或压痕的能力，也是反映材料抗外界形变的能力。

硬度是金属材料与其他物质接触时发生形变的抵抗力，常见的硬度测试方法有布氏硬度、洛氏硬度和维氏硬度等。

抗疲劳性是指金属材料在重复应力加载下抵抗疲劳损伤的能力。

金属材料在长期受到交变载荷时会发生疲劳破坏，抗疲劳性能反映了材料的疲劳寿命和稳定性。

常见的抗疲劳性指标有疲劳极限和疲劳寿命等。

综上所述，金属材料的力学性能包括强度、塑性、韧性、硬度和抗疲劳性等方面。

不同的金属材料在这些方面有着不同的特点和应用范围，因此在实际应用中需要根据具体情况选择合适的金属材料。

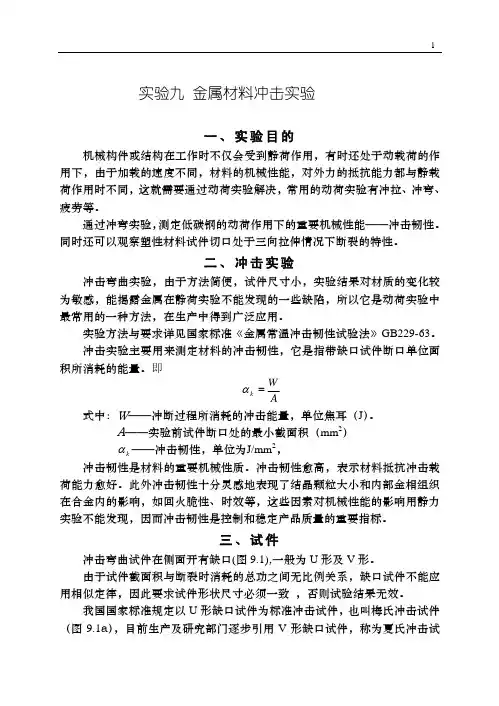

实验九 金属材料冲击实验一、实验目的机械构件或结构在工作时不仅会受到静荷作用，有时还处于动载荷的作用下，由于加载的速度不同，材料的机械性能，对外力的抵抗能力都与静载荷作用时不同，这就需要通过动荷实验解决，常用的动荷实验有冲拉、冲弯、疲劳等。

通过冲弯实验，测定低碳钢的动荷作用下的重要机械性能——冲击韧性。

同时还可以观察塑性材料试件切口处于三向拉伸情况下断裂的特性。

二、冲击实验冲击弯曲实验，由于方法简便，试件尺寸小，实验结果对材质的变化较为敏感，能揭露金属在静荷实验不能发现的一些缺陷，所以它是动荷实验中最常用的一种方法，在生产中得到广泛应用。

实验方法与要求详见国家标准《金属常温冲击韧性试验法》GB229-63。

冲击实验主要用来测定材料的冲击韧性，它是指带缺口试件断口单位面积所消耗的能量。

即AW k =α式中：W ——冲断过程所消耗的冲击能量，单位焦耳（J ）。

A ——实验前试件断口处的最小截面积（mm 2） k α——冲击韧性，单位为J/mm 2， 冲击韧性是材料的重要机械性质。

冲击韧性愈高，表示材料抵抗冲击载荷能力愈好。

此外冲击韧性十分灵感地表现了结晶颗粒大小和内部金相组织在合金内的影响，如回火脆性、时效等，这些因素对机械性能的影响用静力实验不能发现，因而冲击韧性是控制和稳定产品质量的重要指标。

三、试件冲击弯曲试件在侧面开有缺口(图9.1),一般为U 形及V 形。

由于试件截面积与断裂时消耗的总功之间无比例关系，缺口试件不能应用相似定律，因此要求试件形状尺寸必须一致 ，否则试验结果无效。

我国国家标准规定以U 形缺口试件为标准冲击试件，也叫梅氏冲击试件（图9.1a），目前生产及研究部门逐步引用V 形缺口试件，称为夏氏冲击试件（9.1b ）。

详见《金属（V 形缺口）夏氏冲击试验方法》GB2106-80。

试件有缺口，冲击时缺口底部材料由于应力集中处于三向拉伸应力状态，使材料的塑性变形难于产生。

冲击能量和塑性变形集中于缺口附近不大的体积内，促使材料产生脆性断裂。

金属行业金属材料强度与韧性的测试方法金属材料是制造业中不可或缺的重要材料之一。

而要评估金属材料的质量和性能，则需要进行强度和韧性的测试。

本文将介绍金属行业中常用的金属材料强度与韧性的测试方法。

一、强度测试方法1.1 压缩试验法压缩试验是一种常用的金属材料强度测试方法。

通过施加压力来测量材料在压缩载荷下的变形和破坏情况。

压缩试验可以确定材料的强度和应变特性。

1.2 拉伸试验法拉伸试验是另一种常见的金属材料强度测试方法。

通过施加拉力来测量材料在拉伸载荷下的应变和断裂情况。

拉伸试验可以确定材料的屈服强度、抗拉强度和伸长率等性能指标。

1.3 弯曲试验法弯曲试验也是金属材料强度测试的一种方法。

通过施加弯曲载荷来测量材料在弯曲状态下的应变和断裂情况。

弯曲试验可以评估材料的强度和韧性，适用于金属材料的设计和选择。

二、韧性测试方法2.1 冲击试验法冲击试验是评估金属材料韧性的重要方法之一。

冲击试验通常使用冲击机或差动式冲击试验机进行，通过使试样在冲击载荷下破裂，测量其吸收能量和断裂机理，进而评估材料的韧性。

2.2 缺口冲击试验法缺口冲击试验是对金属材料韧性评估的一种更具挑战性的方法。

通过在试样上制造不同形状和尺寸的缺口，并在冲击试验中测量材料的断裂韧性。

该方法对材料的抗缺口性能具有较高的要求，能够更准确地评估材料的韧性。

2.3 塑性断裂韧性测试法塑性断裂韧性测试法是用于评估金属材料韧性的一种方法。

通过应用加载模式和观察材料在加载过程中的塑性变形和破裂行为，评估其在低温和高应变速率下的韧性。

该方法可用于评估材料在工业事故中的断裂行为和应对能力。

三、测试流程金属材料强度与韧性的测试一般遵循以下流程：3.1 试样制备根据不同的测试方法和标准，选择合适的试样尺寸和形状，然后使用相应的加工设备对试样进行制备。

3.2 试验设备设置根据测试要求，将相应的试样放置在试验设备上，并进行必要的调校和校准。

3.3 施加载荷按照测试要求，在试样上施加相应的载荷，如压力、拉力或弯曲力等。

实验一缺口试样冲击韧性实验一、实验目的1、了解冲击韧性的含义；2、分别测定脆性材料和塑性材料的冲击韧性，比较其抗冲击性能的高低；3、了解韧性断口与脆性断口的宏观形貌特征和区别。

二、实验概述1、实验原理冲击韧性是指材料在冲击载荷作用下吸收塑性变形功和断裂功的能力，常用标准试样的冲击吸收功A k来表示。

缺口冲击韧性试验是综合运用了缺口、低温及高应变速率这三个因素对材料脆化的影响，在这三个因素中，缺口所造成的脆化是最主要的。

用实验方法测定材料的冲击韧性时，把材料做成标准试样后在冲击试验机上进行，并用打断试样的冲击吸收功来衡量。

按照实验温度、受力方式和实验打击能量等来区分的话，实验类型繁多。

在没有特殊要求的情况下通常采用常温、简支梁式、大能量一次性冲击实验。

GB/T 229-2007《金属材料夏比摆锤冲击试验方法》试验标准规定了测定金属材料在夏比冲击试验中吸收能量的方法，包括V型缺口和U型缺口。

缺口冲击试验的原理如下图1所示。

冲击试验机由机身、支座、摆锤、刻度盘、指针等几部分组成。

将带有缺口的试样安放在试样座上，然后将具有一定重量G的摆锤升至一定的高度H0，然后将摆锤释放使其自由下落，摆锤下落至最低位置处将试样冲断，冲击后摆锤的高度由H0变为H1，势能变化为G（H0-H1），它等于冲断试样所消耗的功。

摆锤将试样冲断时所作的功即为冲击吸收功，以A k表示，A k=G（H0-H1）（1）A k的单位为N·m（J）。

（a）摆锤冲击试验机的组成（b）支座、试样与摆锤的结构关系图1 摆锤冲击试验示意图摆锤冲击试验机的摆轴长度l和起始下落角α都设计成固定值，冲断试样后的扬起角为β，则式（5）可写为：A k=Gl（cosβ- sinα）（2）β随材料抗冲击能力的不同面变化，为了适应不同冲击能量的需要，试验机配备有不同重量的摆锤。

冲击试验过程中,由于有部分能量消耗在试验机的振动、空气阻力、轴承等零部件的摩擦，冲击吸收功的大小不能完全反映材料的韧脆程度，因为这部分的能量损失较小，一般可以忽略。

许多机械构件或零件，在使用过程中往往受到冲击载荷的作用。

如凿岩机、锻造机械、轧钢机、火车桥梁等。

它们受到的是一种作用时间很短、有一定速度的冲击力。

这种情况下，材料抵抗冲击载荷的能力，称为材料的韧性，又叫冲击韧性。

冲击载荷是一种动载荷，构件在冲击载荷下承受的应力叫做冲击应力，它比在静载荷下承受的应力要大得多。

冲击载荷对机械零件或构件的破坏作用也比静载荷危险得多。

冲击载荷本质上是一种能量载荷，材料抵抗冲击载荷能力大小的指标不是用应力表示，而是用吸收的能量（冲击功）来表示的。

材料冲击韧性的大小，是通过冲击试验来测定的。

目前，最经常采用的冲击试验方法，是在摆锤式冲击试验机上，一次锤击有缺口的金属材料试样，然后测量试样单位面积上所消耗的冲击功值，作为材料的冲击韧性值。

一般来说，随着温度的降低金属材料的冲击韧性也会降低而劣化。

在低于一定温度时，金属材料将变脆。

这个温度就称为该材料的脆性一韧性转变温度，或简称为脆性转变温度。

即当金属在这个温度点以下工作时，即使工作应力不大，工件也可能发生脆断而损坏。

例如，1935年前后比利时在Albert运河上建造了大约50座焊接桥梁，这些桥梁在建好后的几年内，不断发生脆断事故。

其中最严重的是1938年Hassled桥的脆断。

该桥为全长74。

5米的焊接结构，在当时气温零下20℃的情况下，整座桥梁断成三段坠入河中。

脆裂是一种不稳定的破坏，它在一定的条件下（如应力、温度和材质）会发生。

工件一旦产生脆性破裂，就会以很高的速度发展，导致设备的严重损坏。

材料的冲击实验报告材料的冲击实验报告引言材料的冲击实验是一种常见的测试方法，用于评估材料在受到外力冲击时的性能。

通过实验，我们可以了解材料的强度、韧性和耐冲击性等关键指标，从而为材料的设计和选用提供科学依据。

本文将介绍一次材料的冲击实验，并对实验结果进行分析和讨论。

实验目的本次实验的目的是测试不同材料在受到冲击力时的表现，并比较它们的性能差异。

通过对比分析，我们希望能够找到最适合特定应用场景的材料，并为工程设计提供参考。

实验装置和方法我们选择了三种常见的材料进行实验：金属、塑料和玻璃。

实验装置由一个冲击器和一个接受器组成。

冲击器上装有一个标准的冲击头，接受器则是一个固定的平面。

在实验过程中，我们将冲击头从一定高度自由落下，然后观察材料在冲击力作用下的表现。

实验结果与分析1. 金属材料金属材料通常具有较高的强度和韧性，因此在受到冲击力时表现较好。

实验结果显示，金属材料在冲击力作用下变形较小，且没有破裂现象。

这表明金属材料具有较好的耐冲击性能，适用于承受高强度冲击的场景，如汽车车身和建筑结构等。

2. 塑料材料塑料材料通常具有较低的强度和韧性，因此在受到冲击力时容易发生破裂。

实验结果显示，塑料材料在冲击力作用下出现明显的变形和破裂现象。

这表明塑料材料的耐冲击性能较差，适用于承受较小冲击力的场景，如日常用品和包装材料等。

3. 玻璃材料玻璃材料通常具有较高的硬度和脆性，因此在受到冲击力时容易发生破裂。

实验结果显示，玻璃材料在冲击力作用下出现明显的破裂现象，碎片散落一地。

这表明玻璃材料的耐冲击性能较差，适用于承受较小冲击力的场景，如窗户和餐具等。

结论通过本次实验，我们可以得出以下结论：1. 金属材料具有较好的耐冲击性能，适用于承受高强度冲击的场景。

2. 塑料材料的耐冲击性能较差，适用于承受较小冲击力的场景。

3. 玻璃材料的耐冲击性能较差，适用于承受较小冲击力的场景。

实验的局限性和改进方向本次实验只选择了三种常见的材料进行测试，结果可能受到样本数量和品种的限制。

金属行业的金属材料性能分析金属材料在各个行业中扮演着重要的角色，特别是在金属行业中。

从汽车制造到建筑工程，金属材料的性能直接影响着产品的品质和使用寿命。

本文将对金属行业的金属材料性能进行深入分析，以便更好地了解其特点和应用。

一、力学性能力学性能是评价金属材料最基本的性能之一。

它包括强度、韧性、硬度等指标。

强度是指材料在受力时的抵抗能力，通常以抗拉强度和屈服强度来评价。

韧性是指材料在受力时的延展性和抗裂性能。

硬度则指材料在受外力作用下的抵抗能力，通常用洛氏硬度或布氏硬度进行测量。

力学性能直接关系到金属材料在使用过程中的稳定性和可靠性。

二、热物性能热物性能是评价金属材料在高温环境下的性能的指标。

热膨胀系数是材料在温度变化时伸长或收缩的比例。

热导率是指材料传导热量的能力。

热膨胀系数和热导率直接关系到金属材料在高温环境下的应用，尤其在航空航天等领域中的重要性不可忽视。

三、电子性能金属材料的电子性能主要包括导电性和导热性。

导电性是指金属材料传导电流的能力，它决定了金属材料是否适合用于电子设备和电线电缆等领域。

导热性是指金属材料传导热量的能力，它对热散发和热传递起着重要作用。

因此，在选择金属材料时需要考虑其电子性能，以确保其在相关领域中的应用效果。

四、化学性能金属材料的化学性能主要包括耐腐蚀性和反应性。

耐腐蚀性是指金属材料在各种环境下抵抗氧化、腐蚀的能力，它直接关系到金属材料的使用寿命。

反应性则指材料与其他化学物质发生反应的能力，它对于一些特定行业如化工行业的应用非常重要。

五、加工性能加工性能是指金属材料在加工过程中的可塑性和可加工性。

可塑性是指材料在受力作用下变形的能力，包括延伸性、弯曲性和冲击韧性等。

可加工性是指材料在加工过程中的容易性和适应性。

加工性能对于金属行业的生产效率和产品质量起着重要影响。

综上所述，金属材料的性能对于金属行业的发展至关重要。

通过对金属材料的力学性能、热物性能、电子性能、化学性能和加工性能的分析，我们能够更好地理解其特点和应用范围。

金属材料的力学性能测试与分析金属材料广泛应用于各个领域，具有优良的力学性能是其重要的特征之一。

为了保证金属材料的质量和可靠性，对其力学性能进行测试与分析是至关重要的。

本文将重点介绍金属材料力学性能测试方法及分析步骤。

一、金属材料的力学性能测试1. 强度测试强度是金属材料抵抗外力的能力，可以通过拉伸试验来进行测试。

该试验的原理是将金属试样放置在拉伸机上，施加逐渐增加的力，直到断裂为止。

在试验过程中，可以测量材料的屈服强度、抗拉强度、延伸率等指标。

这些参数对于评估金属材料的力学性能至关重要。

2. 硬度测试硬度是金属材料抵抗表面压力的能力。

硬度测试可通过使用洛氏硬度计或布氏硬度计进行。

试验时，试样表面受到一定压力，通过测量压印的深度来确定硬度指标。

硬度测试可以帮助判断金属材料的耐磨性和抗变形能力。

3. 韧性测试韧性是金属材料在承受外力时能够吸收能量并发生塑性变形的能力。

冲击试验是测试韧性的常用方法之一。

冲击试验中，将标准试样放置在冲击机上，施加特定冲击载荷，并记录试样失效前所吸收的能量。

韧性测试结果可以评估金属材料在低温环境下的可靠性。

二、金属材料力学性能分析1. 强度分析通过强度测试获得的数据，可以进行强度分析。

通常包括计算应力-应变曲线、屈服强度、抗拉强度、断裂延伸率等参数。

这些数据可用于比较不同金属材料的强度，评估材料的抗拉伸能力以及预测它们在实际应用中的行为。

强度分析对于材料的选择、设计和制造过程中的质量控制具有重要意义。

2. 硬度分析硬度测试结果的分析可用于比较不同金属材料之间的硬度差异。

通过硬度值，可以评估材料的耐磨性和抗变形能力。

硬度分析还可以为金属材料的工艺设计和材料选择提供重要参考。

3. 韧性分析韧性测试结果的分析有助于评估金属材料的抗冲击能力和低温性能。

韧性分析还可以用于指导金属材料的合金设计和淬火工艺的优化。

通过分析韧性参数，可以对材料的破坏机理进行理解，并提供改进金属材料韧性的方法。
