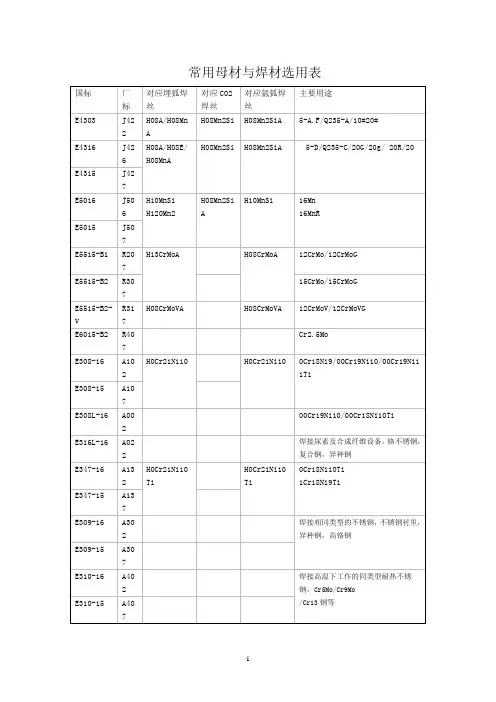

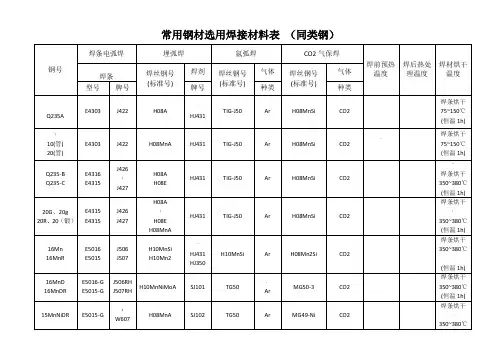

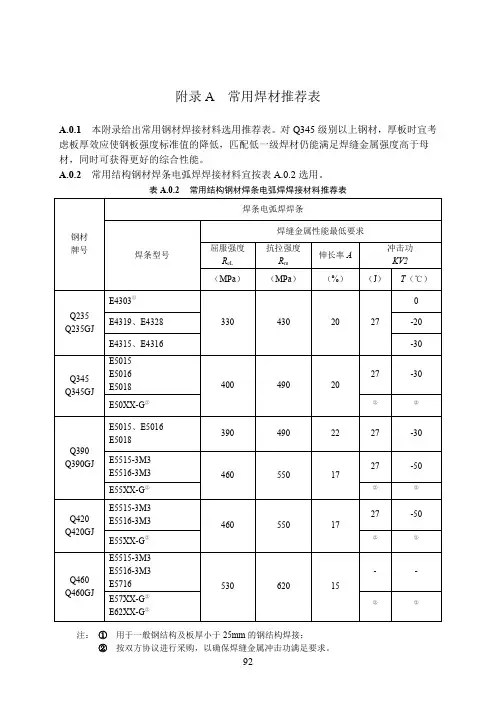

常用母材与焊材选用表珠光体耐热钢焊接时，如何正确地选用焊接材料？总的原则是根据化学成分的要求，即熔敷金属的化学成分应与母材相当来选用焊接材料。
具体选用，见表12。

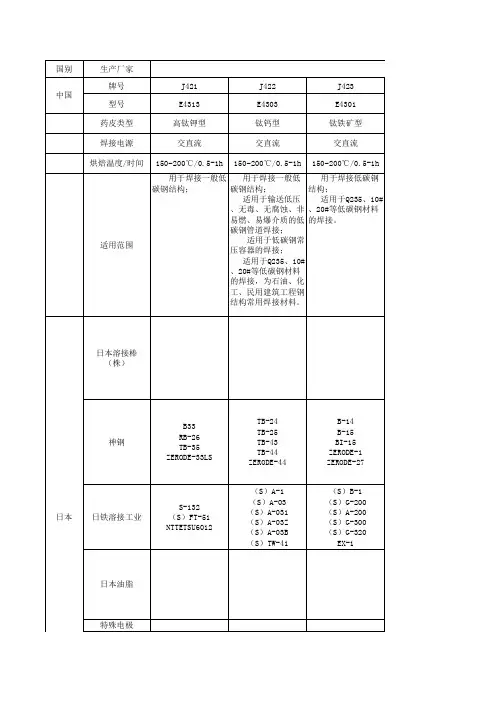

中碳钢焊接时，如何正确地选用焊条？中碳钢的焊接目前大都采用手弧焊。
为提高焊接接头的抗裂性，应选用低氢型焊条。
个别情况下，也可采用钛钙型和钛铁矿型酸性焊条，但此时应采取严格的工艺措施，如焊前预热、减少熔合比（降低焊缝含碳量）等。
中碳钢手弧焊时焊条的选用，见表6。
特殊情况下，中碳钢焊接时可采用铬镍不锈钢焊条，如E0-19-10-16（A102）、E0-19-10-5（A107）、E1-23-13-16（A302）、E1-23-13-15（A307）、E2-26-21-16（A402）、E2-26-21-15（A407）等，因奥氏体焊缝金属的塑性良好，可以减小焊接接头应力，即使焊件焊前不预热，也可避免热影响区产生冷裂纹。
焊条的保管焊条保管的好坏对焊接质量有直接影响，尤其在野外工作时要特别注意。
每个焊工，保管员和技术人员都应该知道焊条存储、保管规则。
焊条和其它涂料在很多情况下会遭到破坏：1）运输、搬运、使用时受到损伤；2）被水浸泡或吸潮；3）受油或其它腐蚀介质污染。
1）损伤：虽然焊条在一般情况下具有抗外界破坏能力，但不能忽视由于保管不好很容易遭受损坏。
焊条是一种陶质产品，他不能象钢芯那样耐冲击，所以装货和卸货时不能摔他。
用纸盒包装的焊条不能用不能用挂钩搬运。
某些型号焊条如特殊烘干要求的碱性焊条涂料比正常焊条更要小心轻放。
2）吸潮：在焊条涂料中含有太高的水分时很危险的，由于很多工人不了解焊条是湿的，焊完时焊缝表面用肉眼不一定看得见气孔,但是经X射线检查就显示出气孔来。
当焊条出厂时，所有的焊条有某一含水量，它根据焊条的型号而变，这个含水量是正常的，即对形成气孔有一个含水量的安全系数，对焊缝质量没有影响。
所有得焊条在空气中都能吸收水分，在相对湿度为90%时，焊条涂料吸收水分很快，普通碱性焊条露在外面一天受潮旧很严重，甚至相对湿度为70%时涂料水分增加也较快，只在相对湿度为40%或更低时，焊条长期储存才不首影响。
