固态继电器的分类与工作原理固态继电器（SSR）是一种无触点、无噪音、高速开关、寿命长的电子开关装置，与传统电磁继电器相比具有体积小、重量轻、响应快、抗振动等优点。

它的分类可以根据输入电流类型、输出载荷类型以及控制方式等方面进行。

1.根据输入电流类型分类-直流输入类型：直流输入固态继电器可以将直流驱动信号转换为交流负载控制信号。

直流继电器由控制触发器、调压电路、输出保护电路、输出控制电路和窗口触发电路组成。

它能够实现在直流电路中实现比较复杂的控制功能。

-交流输入类型：交流输入固态继电器可以将交流驱动信号转换为交流或直流负载控制信号。

交流继电器由红外控制电路、输出电路以及输出光电耦合器电路组成。

它以交流信号作为控制信号，从而能够在交流电路中实现控制功能。

2.根据输出载荷类型分类-交流载荷：交流输出固态继电器用于控制交流电路中的负载，其输出通常是一个绝缘的三相电流输出。

它具备断电自保护功能，既能忍受大电流冲击，又能提供可靠的操作和保护。

-直流载荷：直流输出固态继电器用于控制直流电路中的负载，其输出通常是一个n极PNP型半导体开关。

它可以实现高度可靠的开关操作，并可有效地限制负载电流。

3.根据控制方式分类-零电压传导型：零电压传导型固态继电器与零电压交流开关相连，控制开关管的导通和关断。

它在交流负载开关过程中的开关过渡状态几乎没有噪音，对负载有较好的保护作用。

-非零电压传导型：非零电压传导型固态继电器在交流负载开关过程中有电压过渡状态，可能会产生一定噪音。

它的响应速度比零电压传导型快，并且能承受更高的负载电流。

具体的工作过程如下：1.输入信号检测：输入信号可以是电压、电流或其他形式的信号。

固态继电器的输入端对这个信号进行检测，并将其转换为控制信号。

2.控制信号输出：控制信号被传递到触发电路，触发电路根据控制信号的特性来产生控制电流或电压。

3.开关控制：控制电流或电压被输入到开关电路，开关电路对负载进行控制。

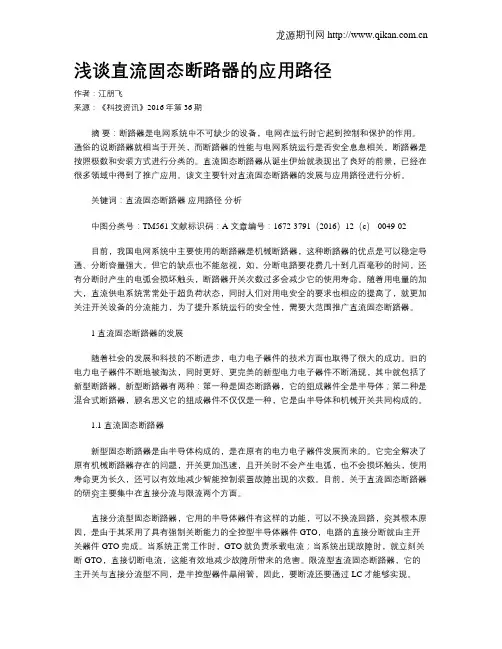

浅谈直流固态断路器的应用路径作者：江朋飞来源：《科技资讯》2016年第36期摘要：断路器是电网系统中不可缺少的设备，电网在运行时它起到控制和保护的作用。

通俗的说断路器就相当于开关，而断路器的性能与电网系统运行是否安全息息相关。

断路器是按照极数和安装方式进行分类的。

直流固态断路器从诞生伊始就表现出了良好的前景，已经在很多领域中得到了推广应用。

该文主要针对直流固态断路器的发展与应用路径进行分析。

关键词：直流固态断路器应用路径分析中图分类号：TM561 文献标识码：A 文章编号：1672-3791（2016）12（c）-0049-02目前，我国电网系统中主要使用的断路器是机械断路器，这种断路器的优点是可以稳定导通、分断容量强大，但它的缺点也不能忽视，如，分断电路要花费几十到几百毫秒的时间，还有分断时产生的电弧会损坏触头，断路器开关次数过多会减少它的使用寿命。

随着用电量的加大，直流供电系统常常处于超负荷状态，同时人们对用电安全的要求也相应的提高了，就更加关注开关设备的分流能力，为了提升系统运行的安全性，需要大范围推广直流固态断路器。

1 直流固态断路器的发展随着社会的发展和科技的不断进步，电力电子器件的技术方面也取得了很大的成功。

旧的电力电子器件不断地被淘汰，同时更好、更完美的新型电力电子器件不断涌现，其中就包括了新型断路器。

新型断路器有两种：第一种是固态断路器，它的组成器件全是半导体；第二种是混合式断路器，顾名思义它的组成器件不仅仅是一种，它是由半导体和机械开关共同构成的。

1.1 直流固态断路器新型固态断路器是由半导体构成的，是在原有的电力电子器件发展而来的。

它完全解决了原有机械断路器存在的问题，开关更加迅速，且开关时不会产生电弧，也不会损坏触头，使用寿命更为长久，还可以有效地减少智能控制装置故障出现的次数。

目前，关于直流固态断路器的研究主要集中在直接分流与限流两个方面。

直接分流型固态断路器，它用的半导体器件有这样的功能，可以不换流回路，究其根本原因，是由于其采用了具有强制关断能力的全控型半导体器件GTO，电路的直接分断就由主开关器件GTO完成。

固态开关工作原理
固态开关的工作原理是通过控制半导体元件的导通状态来控制电流的流动。

由于没有机械部件，因此固态开关具有较长的使用寿命和较高可靠性。

它们可以在很短的时间内打开或关闭电流，并且能够高效地控制大功率。

此外，固态开关还具有快速响应和低损耗等优点，因此被广泛应用于不间断电源（UPS）中，可以在主电源出现异常时，快速切换至备用电源，保证负载供电的连续性和可靠性。

固态开关的主要元件是半导体，通常是硅晶体或锗晶体等。

当半导体元件中没有电流通过时，它们处于高电阻状态，几乎没有任何电流能够通过。

但是，当电流通过半导体元件时，它们会进入低电阻状态，允许电流快速通过。

这样，通过控制半导体元件的导通状态，就可以控制电流的流动状态。

固态开关的优点包括快速响应、高可靠性、长使用寿命和低损耗等。

它们可以在极短的时间内切换电流，而且没有机械部件，因此不会出现机械故障或磨损。

此外，固态开关可以频繁地开关，从而控制大功率负载的启动和停止。

固态开关的应用非常广泛，除了不间断电源（ups）外，还可以用于电力电子、电机控制、太阳能发电、电动汽车等领域。

在电力电子领域，固态开关可以用于调整交流电的频率和电压，从而提高电力质量。

在电机控制领域，固态开关可以控制电机的启动和停止，从而提高电机的效率和可靠性。

在太阳能发电领域，固态开关可以用于调整太阳能电池的输出电压和电流，从而提高太阳能利用率。

在电动汽
车领域，固态开关可以控制电池的充电和放电，从而提高电池的效率和可靠性。

断路器有哪些主要功能？一、断开电路断路器的主要功能之一就是断开电路。

当电路中出现短路、过载等故障时，断路器能够迅速自动断开电路，防止电流过大引发火灾等危险情况。

断路器通过感应电流大小和电流变化来判断是否需要断开电路，具有精准的保护作用。

二、过载保护断路器还可以对电路的过载情况进行保护。

在电路过载时，电流会超过设定的额定电流值，这时断路器会迅速切断电路，避免电路和设备过热损坏，起到保护作用。

通过灵敏的感应机构，断路器能够及时检测到电流的异常变化，并采取相应的措施，保护电器设备的正常运行。

三、短路保护短路是一种电路故障，通常是电路中的两个电极之间发生了直接的短接。

短路会导致电流大幅增加，可能引发火灾等危险情况。

断路器能够迅速切断电路，防止短路故障对电器设备和人身安全造成伤害。

它通过感应短路电流的特性，能够迅速响应并切断电路。

四、漏电保护随着科技的发展，家庭中的电器设备越来越多，给人们的生活带来了诸多便利。

然而，电器设备的使用中往往存在漏电问题，由于某些原因导致电流偏离设定值，漏到人体或其他地方，这时断路器就能起到及时切断电路的作用，保障居民的用电安全。

断路器能够灵敏地感应到漏电电流，一旦超过设定值，就会立即切断电路，防止意外发生。

五、可靠性和经济性断路器在实际运行中具有良好的可靠性和经济性。

它能够根据不同的工作条件和负荷要求进行合理选型，以确保电路的正常运行和高效节能。

断路器的结构紧凑，安装方便，具有较小的体积和重量，可以灵活配置在各类电气设备中，方便使用者进行操作。

综上所述，断路器作为电力系统中的重要保护设备，具有断开电路、过载保护、短路保护、漏电保护等多种主要功能。

它在保护电器设备正常运行、防止电气火灾等方面发挥着不可替代的重要作用。

随着科技的不断进步，断路器的性能和功能将会进一步提升，为人们的用电安全提供更为可靠的保障。

我们每个人在日常使用电器设备时，也要注意安全用电，合理使用断路器，做到安全第一，预防事故发生。
