10kv户内真空断路器技术要求
10kV户内真空断路器是一种高压开关设备，用于在高压电网中断开或切换电路。
以下是对10kV户内真空断路器的技术要求：
1. 额定电压：该断路器的额定电压应为10kV，能够安全可靠地工作在该电压范围内。
2. 断开能力：具备足够的断开能力，能够在额定电流下快速断开电路，以保证电力系统的正常运行。
3. 短路切除能力：能够在发生短路时迅速切除电路，以保护电网设备不受短路电流的损害。
4. 隔离性能：具备良好的隔离性能，能够在断开电路时有效隔离电压，以保证操作人员的安全。
5. 抗污闪能力：具备良好的抗污闪能力，能够在受到污染或潮湿环境影响时依然稳定可靠地工作。
6. 触头耐烧蚀能力：断路器的触头应具备良好的耐烧蚀能力，能够在开断过程中抵御电弧的烧蚀。
7. 操作可靠性：操作机构应具备可靠的动作和复位功能，能够正常工作并准确地执行操作指令。
8. 绝缘性能：绝缘部件应具备良好的绝缘性能，能够在额定电压下保持绝缘状态。
9. 热稳定性：断路器的工作温度不应过高，具备良好的热稳定性，能够在长时间运行时保持正常工作。
10. 寿命：断路器应具备较长的使用寿命，能够在正常运行状态下进行重复开关操作，并保持可靠性。
以上是对10kV户内真空断路器的一些常见技术要求，具体要求还需要根据实际的应用场景和标准进行确定。
真空断路器的原理和作用真空断路器处于合闸位置时，其对地绝缘由支持绝缘子承受，一旦真空断路器所连接的线路发生永久接地故障，断路器动作跳闸后，接地故障点又未被清除，则有电母线的对地绝缘亦要由该断路器断口的真空间隙承受；各种故障开断时，断口一对触子间的真空绝缘间隙要耐受各种恢复电压的作用而不发生击穿。
因此，真空间隙的绝缘特性成为提高灭弧室断口电压，使单断口真空断路器向高电压等级发展的主要研究课题。
真空度的表示方式绝对压力低于一个大气压的气体稀薄的空间，称为真空空间，真空度越高即空间内气体压强越低。
真空度的单位有三种表示方式:托(即1个mm水银柱高)，毫巴(103bar)或帕(帕斯卡:Pa)。
(1托=131。
6Pa，1毫巴=100Pa)我们通常所说真空灭弧室内部的真空度要达10-4托是指灭弧室内的气体压强仅为"万分之一mm水银柱高"，亦即是1。
31x10-2Pa。
"派森定理"亦有译为"巴申定律"，是指间隙电压耐受强度与气体压力之间的关系。
图1表示派森定理的关系曲线呈"V"字形，即充气压力的增加或降低，都能提高极间间隙绝缘强度。
其击穿机理至今还不清楚，因为真空灭弧室内部真空度高于10-4托，这样稀薄空气的空间，气体分子的自由行程为103mm，在真空灭弧室这么大小的容积内，发生碰撞的机率几乎是零。
因此不会发生碰撞游离而使真空间隙击穿。
派森定理的"V"形曲线是实验得出的，条件是在均匀电场的情况下，其间隙击穿电压Uj可表示为:Uj=KLaL------间隙距离；a------间隙系数(间隙<5mm时a=1，>5mm时，a=0。
5)由派森定理的"V"形关系曲线中看出，当真空度达103托时出现拐点，拐点附近曲线变得平坦，击穿电压几乎无变化。
当真空度和间隙距离相同时，其击穿电压则随触头电极材料发生变化，电极材料机械强度高，熔点高时，真空间隙的击穿电压亦随之提高。
10KV真空断路器的应用一：真空的绝缘特性真空具有很强的绝缘特性，在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，发生相互碰撞的几率很小，因此，碰撞游离不是真空间隙击穿的主要原因，而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。
真空间隙中的绝缘强度不仅与间隙的大小，电场的均匀程度有关，而且受电极材料的性质及表面状况的影响较大。
真空间隙在较小的距离间隙（2—3毫米）情况下，有比高压力空气与SF6气体高的绝缘特性，这就是真空断路器的触头开距一般不大的原因。
电极材料对击穿电压的影响主要表现在材料的机械强度（抗拉强度）和金属材料的熔点上。
抗拉强度和熔点越高，电极在真空下的绝缘强度越高。
实验表明，真空度越高，气体间隙的击穿电压越高，但在10-4托以上，就基本保持不变了，所以，要保持真空灭弧室的绝缘强度，其真空度应不低于10-4托。
二：真空中电弧的形成与熄灭真空电弧和我们以前学习的气体电弧放电现象有很大的差别，气体的游离现象不是产生电弧的主要因素，真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。
同时，开断电流的大小不同，电弧表现的特点也不同。
我们一般把它分为小电流真空电弧和大电流真空电弧。
1.小电流真空电弧触头在真空中开断时，产生电流和能量十分集聚的阴极斑点，从阴极斑点上大量地蒸发金属蒸汽，其中的金属原子和带电质点的密度都很高，电弧就在其中燃烧。
同时，弧柱内的金属蒸汽和带电质点不断地向外扩散，电极也不断的蒸发新的质点来补充。
在电流过零时，电弧的能量减小，电极的温度下降，蒸发作用减少，弧柱内的质点密度降低，最后，在过零时阴极斑消失，电弧熄灭。
有时，蒸发作用不能维持弧柱的扩散速度，电弧突然熄灭，发生截流现象。
2.大电流真空电弧在触头断开大的电流时，电弧的能量增大，阳极也严重发热，形成很强的集聚型的弧柱。
同时，电动力的作用也明显了，因此，对于大电流真空电弧，触头间的磁场分布就对电弧的稳定性和熄弧性能有决定性的影响。
标题：abb10kv真空断路器
一：触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。
ABB接触器的规格包括4和5.5KW的微型接触器、高达400kW的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。
二：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。
从微型断路器到高分断能力的塑壳/空气断路器
三：小型断路器多级：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。
从微型断路器到高分断能力的塑壳/空气断路器
四：变频器主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据
着重要的地位。
高压真空断路器介绍一、概述高压真空断路器是一种基于真空技术的电力传输和分配系统中常用的关键设备。
它能够在高压电路中实现可靠的断开和闭合操作，保护电力设备及电力系统的安全运行。
本文将对高压真空断路器的原理、应用以及特点进行介绍。
二、工作原理高压真空断路器通过在断开电流的时候产生高真空状态，使得电流无法在真空中建立电弧。
它的核心部件是真空开关，由主恢复电极、固定静电极、运动机构、真空等组成。
当高压电流通过分合扳手控制的开关时，真空开关迅速分开，阻断电流。
真空中没有导电材料，能够完全消除电弧形成的条件，实现可靠的断开。
三、应用领域高压真空断路器广泛应用于电力系统、工矿企业、交通运输、城市建设、军工项目等领域。
具体应用包括：1. 电力系统的输配电过程中，用于隔离故障电路和预防电力设备过载。
2. 工矿企业中作为主要的开关设备，用于保护生产设备和人员安全。
3. 交通运输中用于保证供电系统的正常运行，如列车运行、隧道照明等。
4. 城市建设中用于变电所、配电室等电力设施的控制和保护。
四、特点和优势高压真空断路器相比传统的油浸式断路器和空气断路器具有以下特点和优势：1. 高压真空断路器不含油，避免了漏油、污染和火灾等安全隐患。
2. 真空开关的断开电弧时间短，断电速度快，能够快速保护电力设备，减少故障损失。
3. 真空开关可靠性高，工作寿命长，维护成本低。
4. 具有良好的抗电弧能力，能够承受电压、电流的突变和短时短路电流的冲击。
5. 体积小、重量轻，便于安装和维护，减少场地占用。
五、总结高压真空断路器作为电力系统中的重要保护设备，通过真空技术实现了可靠的电流断开和闭合。
在电力系统、工矿企业、交通运输等领域得到了广泛应用，并具有高可靠性、长寿命、环保安全等优势。
随着电力技术的发展，高压真空断路器的性能和应用领域还将不断扩展，为电力传输和分配系统的安全稳定运行发挥着重要作用。
10kV架空线路真空断路器（开关）技术规范书工程项目：XXX公司年月1．总则1.1本规范书适用于本合同的设备，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本真空断路器（开关）适用于架空线路相间故障，采用过流脱扣方式跳闸隔离；不配置二次保护控制装置。
1.3供方须执行现行国家标准和电力行业标准。
有矛盾时，按要求较高的标准执行。
1.4供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下：GB1984-2003 高压交流断路器GB 3906-2006 3.6kV～40.5kV交流金属封闭开关设备和控制设备GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T 4208-1993 外壳防护等级（IP代码）GB3309—1989 高压开关设备在常温下的机械试验DL402-2007 高压交流断路器订货技术条件DL/T404—2007 《3.6kV～40.5kV交流金属封闭开关设备和控制设备》DL/T593-2006 高压开关设备和控制设备标准的共用技术要求1.5本设备技术规范书未尽事宜，由需供双方协商确定。
1.6供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。
提供的产品应有鉴定文件或等同有效的证明文件。
对于新产品，必须经过挂网试运行，并通过产品鉴定。
2．使用条件3．技术参数及要求3.1基本技术参数表3.2柱上真空断路器（开关）技术要求要求采用以下两种结构之一：1、采用三相共箱式SF6气体全密封结构，内置真空灭弧介质断路器、过流脱扣线圈、弹簧操作机构等部件，箱壳与内置带电部件采用SF6气体绝缘；手动操作方式。
2、采用三相极柱式，真空断路器采用环氧树脂浇注与弹簧操作机构底座及过流脱扣线圈成一体结构；手动操作方式。
过流脱扣线圈保护方式至少配置两档及以上一次电流值可整定，也可以设置退出不用。

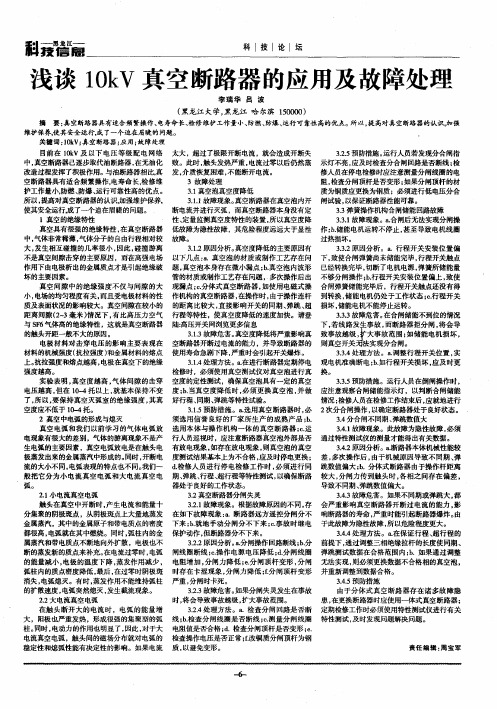

浅谈10KV真空断路器的应用
摘要：目前在10kv及以下电压等级配电网络中，真空断路器已逐渐取代油断路器，在无油化改造过程发挥了积极作用。
与油断路器相比，真空断路器具有适合频繁操作，电寿命长，检修维护工作量小，防燃、防爆、运行可靠性高的优点，但应用过程中也应注意几个问题，使它的优越性得到充分发挥。
关键词：真空断路器，电弧，检修，调试
一、真空的绝缘特性
真空具有很强的绝缘特性，在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，发生相互碰撞的几率很小，因此，碰撞游离不是真空间隙击穿的主要原因，而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。
真空间隙中的绝缘强度不仅与间隙的大小，电场的均匀程度有关，而且受电极材料的性质及表面状况的影响较大。
真空间隙在较小的距离间隙（2—3毫米）情况下，有比高压力空气与sf6气体高的绝缘特性，这就是真空断路器的触头开距一般不大的原因。
电极材料对击穿电压的影响主要表现在材料的机械强度（抗拉强度）和金属材料的熔点上。
抗拉强度和熔点越高，电极在真空下的绝缘强度越高。
实验表明，真空度越高，气体间隙的击穿电压越高，但在10-4
托以上，就基本保持不变了，所以，要保持真空灭弧室的绝缘强度，其真空度应不低于10-4托。
二、真空中电弧的形成与熄灭
真空电弧和我们以前学习的气体电弧放电现象有很大的差别，气体的游离现象不是产生电弧的主要因素，真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。
同时，开断电流的大小不同，电弧表现的特点也不同。
我们一般把它分为小电流真空电弧和大电流真空电弧。
小电流真空电弧：触头在真空中开断时，产生电流和能量十分集聚的阴极斑点，从阴极斑点上大量地蒸发金属蒸汽，其中的金属原子和带电质点的密度都很高，电弧就在其中燃烧。
同时，弧柱内的金属蒸汽和带电质点不断地向外扩散，电极也不断的蒸发新的质点来补充。
在电流过零时，电弧的能量减小，电极的温度下降，蒸发作用减少，弧柱内的质点密度降低，最后，在过零时阴极斑消失，电弧熄灭。
有时，蒸发作用不能维持弧柱的扩散速度，电弧突然熄灭，发生截流现象。
大电流真空电弧：在触头断开大的电流时，电弧的能量增大，阳极也严重发热，形成很强的集聚型的弧柱。
同时，电动力的作用也明显了，因此，对于大电流真空电弧，触头间的磁场分布就对电弧的稳定性和熄弧性能有决定性的影响。
如果电流太大，超过了极限开断电流，就会造成开断失败。
此时，触头发热严重，电流过零以后仍然蒸发，介质恢复困难，不能断开电流。
三、断路器的结构和工作原理
真空断路器的生产厂家比较多，型号也较繁杂。
以浙江华仪电器
科技股份有限公司生产的zw27—12型户外高压真空断路器为例，说明其结构与工作原理。
断路器本体部分由导电回路，绝缘系统，密封件和壳体组成。
整体结构为三相共箱式。
其中导电回路由进出线导电杆，进出线绝缘支座，导电夹，软连接与真空灭弧室连接而成。
此机构为电动储能，电动分合闸，同时具有手动功能。
整个结构由合闸弹簧，储能系统，过流脱扣器，分合闸线圈，手动分合闸系统，辅助开关，储能指示等部件组成。
真空断路器利用高真空中电流流过零点时，等离子体迅速扩散而熄灭电弧，完成切断电流的目的。
四、断路器的调试
开距与超行程：断路器的开距与超行程的测量，在分合闸状态测量出的x值之差为断路器的开距，y值之差为断路器的超行程。
调整的方法为放长或缩短绝缘操作杆或机构与主轴的连杆。
分合闸机构调整：摇臂与半轴的扣接量为1.5～2.5mm，可以通过调整螺钉来实现。
传动轴套转动最大角时，摇臂与半轴间要有1.5～2mm的间隙，以保证传动轴套回落到合闸位置时，摇臂能自动扣接到半轴上，可以通过螺钉的调节来实现。
辅助开关的转换应准确可靠，可以通过调整辅助开关的拐臂位置及位杆的长短来实现。
在储能过程中，当棘爪到达最后一个齿的最高点时，应能保证储能轴套上的拐臂使行程开关的触点可靠切换，切断电机电源，可以通过调整行程开关的上下前后位置来实现。
调整分闸合闸弹簧的预拉长
度，保证断路器的可靠分合，且分合闸速度达到规定值。
五、断路器的控制回路
在多数农网35kv标准化变电站中，采用了控制母线和合闸母线分开的原则。
因山区线路雷雨、大风天气多次跳闸，增加开关合闸操作次数，开关的合闸线圈及其容易烧毁。
在这里，我建议把控制回路做一点小改进。
在断路器的辅助常闭接点与合闸线圈之间，把断路器储能行程开关的一对常开接点串联进控制回路。
这样，在断路器未储能的情况下，将不能进行合闸操作。
防止了在断路器未储能的情况下合闸，合闸回路保持，烧毁合闸线圈。
同时，在接线的过程中，要注意储能行程开关接点中合闸母线与控制母线的极性要一致，防止出现在开关蓄能时，合闸回路的电弧击穿行程开关，造成控制保险的熔断或控制空气开关的掉闸。
这一点在综合自动化变电站上要特别注意。
六、运行维护与检修试验
真空断路器的燃弧时间短，绝缘强度高，电气寿命也较高，触头的开距与行程小，操作的能量小，因此，机械寿命也较高。
在日常的运行中，维护工作量很小，主要检查机构的运动部件磨损情况，紧固件有无松动，清除绝缘表面的灰尘，在活动部位注入一些润滑脂等。
在预防性试验中，对开关的直流电阻测试要与历史数据进行比较，发现问题及时处理更换，对断口的工频耐压试验，是检验真空
泡是否漏气的有效方法。
（户内真空断路器可以借鉴断开负荷时，真空泡内闪光的颜色来初步判断真空泡的真空度，颜色暗红时表明真空度降低，颜色淡蓝时，表明真空度良好）
保护定值校验时，对断路器做低电压掉合闸试验，检验开关在母线故障状态时，电压降低时动作是否可靠。
