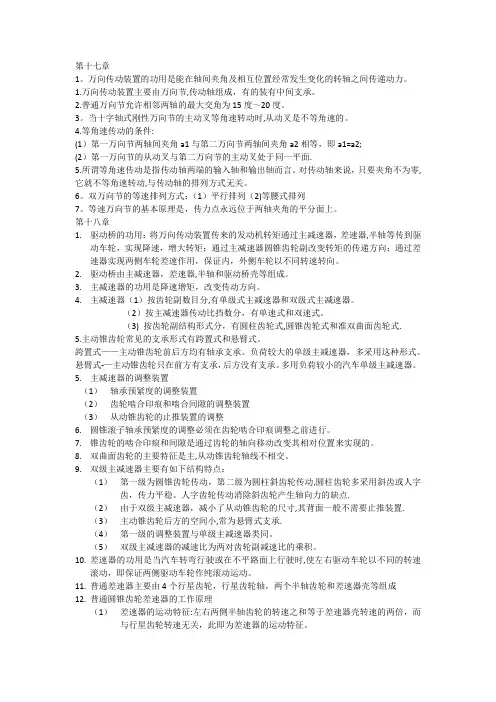

第十七章1。
万向传动装置的功用是能在轴间夹角及相互位置经常发生变化的转轴之间传递动力。
1.万向传动装置主要由万向节,传动轴组成，有的装有中间支承。
2.普通万向节允许相邻两轴的最大交角为15度～20度。
3。
当十字轴式刚性万向节的主动叉等角速转动时,从动叉是不等角速的。
4.等角速传动的条件:(1）第一万向节两轴间夹角a1与第二万向节两轴间夹角a2相等，即a1=a2;(2）第一万向节的从动叉与第二万向节的主动叉处于同一平面.5.所谓等角速传动是指传动轴两端的输入轴和输出轴而言。
对传动轴来说，只要夹角不为零,它就不等角速转动,与传动轴的排列方式无关。
6。
双万向节的等速排列方式：（1）平行排列（2)等腰式排列7。
等速万向节的基本原理是，传力点永远位于两轴夹角的平分面上。
第十八章1.驱动桥的功用：将万向传动装置传来的发动机转矩通过主减速器，差速器,半轴等传到驱动车轮，实现降速，增大转矩；通过主减速器圆锥齿轮副改变转矩的传递方向；通过差速器实现两侧车轮差速作用，保证内，外侧车轮以不同转速转向。
2.驱动桥由主减速器，差速器,半轴和驱动桥壳等组成。
3.主减速器的功用是降速增矩，改变传动方向。
4.主减速器（1）按齿轮副数目分,有单级式主减速器和双级式主减速器。
（2）按主减速器传动比挡数分，有单速式和双速式。
（3) 按齿轮副结构形式分，有圆柱齿轮式,圆锥齿轮式和准双曲面齿轮式.5.主动锥齿轮常见的支承形式有跨置式和悬臂式。
跨置式——主动锥齿轮前后方均有轴承支承。
负荷较大的单级主减速器，多采用这种形式。
悬臂式-—主动锥齿轮只在前方有支承，后方没有支承。
多用负荷较小的汽车单级主减速器。
5.主减速器的调整装置（1）轴承预紧度的调整装置（2）齿轮啮合印痕和啮合间隙的调整装置（3）从动锥齿轮的止推装置的调整6.圆锥滚子轴承预紧度的调整必须在齿轮啮合印痕调整之前进行。
7.锥齿轮的啮合印痕和间隙是通过齿轮的轴向移动改变其相对位置来实现的。
教案课题：第五章万向传动装置项目一概述教学目的：掌握万向传动装置基础知识教学重点：万向传动装置基础知识教学难点：万向传动装置基础知识教学方法：讲练结合类型：新授课时：1教学手段：模型与实物第五章万向传动装置项目一概述一、万向传动装置的组成和功用万向传动装置在汽车上有很多应用，结构也稍有不同，但其功用都是一样的，即在轴线相交且相互位置经常发生变化的两转轴之间传递动力。
如图所示为在汽车中最常见的应用，位于变速器与驱动桥之间的万向传动装置。
由于汽车布置、设计等原因，变速器输出轴和驱动桥输入轴不可能在同一轴线上，并且变速器虽然是安装在车架（车身）上，可以认为位置是不动的，但驱动桥会由于悬架的变形而引起其位置经常发生变化，所以在变速器和驱动桥之间装有万向传动装置正好可以满足这些使用、设计的要求。
1．组成：万向节和传动轴，当传动轴比较长时，还要加中间支承。
2．功用：在轴线相交且相对位置经常变化的两转轴间传递动力。
二、万向传动装置在汽车上的应用场合1．变速器与驱动桥之间2．变速器与分动器之间、分动器与驱动桥之间3．驱动桥与驱动轮之间小结：概述本节作业：练习册对应部分反思课题：项目二万向节项目三传动轴和中间支承教学目的：掌握万向节结构与工作原理理解传动轴和中间支承教学重点：万向节结构与工作原理教学难点：万向节结构与工作原理教学方法：讲练结合类型：新授课时：2教学手段：模型与实物引入：复习上节知识，以故障现象进入本节复习上节知识，以故障现象进入本节项目二万向节在汽车上使用的万向节可以从不同的角度分类。
按其刚度大小，可分为刚性万向节和柔性万向节。
刚性万向节按其速度特性分为不等速万向节（常用的为十字轴式）、准等速万向节（双联式和三销轴式）和等速万向节（包括球叉式和球笼式）。
目前在汽车上应用较多的是十字轴式刚性万向节和等速万向节。
十字轴式刚性万向节主要用于发动机前置后轮驱动的变速器与驱动桥之间，等角速万向节主要用于发动机前置前轮驱动的内、外半轴之间。

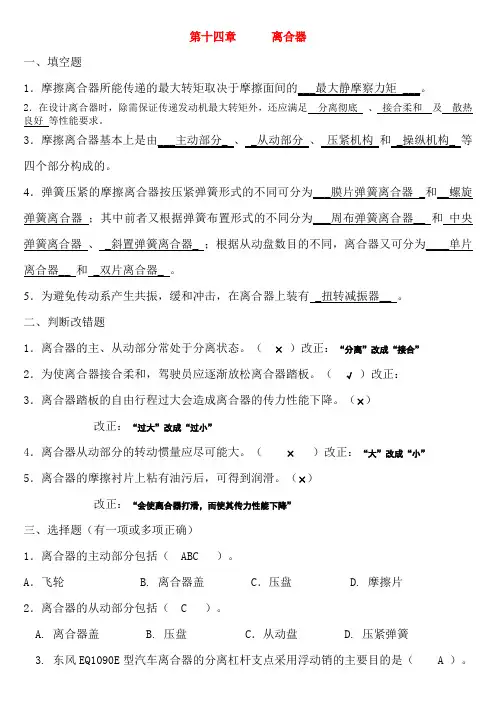

第十四章离合器一、填空题1．摩擦离合器所能传递的最大转矩取决于摩擦面间的___最大静摩察力矩 ___。
2．在设计离合器时，除需保证传递发动机最大转矩外，还应满足分离彻底、接合柔和及散热良好等性能要求。
3．摩擦离合器基本上是由___主动部分_ 、 _从动部分、压紧机构和 _操纵机构_ 等四个部分构成的。
4．弹簧压紧的摩擦离合器按压紧弹簧形式的不同可分为___膜片弹簧离合器_和__螺旋弹簧离合器；其中前者又根据弹簧布置形式的不同分为___周布弹簧离合器__ 和中央弹簧离合器、_斜置弹簧离合器_ ；根据从动盘数目的不同，离合器又可分为____单片离合器__ 和_双片离合器_ 。
5．为避免传动系产生共振，缓和冲击，在离合器上装有_扭转减振器__ 。
二、判断改错题1．离合器的主、从动部分常处于分离状态。
（×）改正：“分离”改成“接合”2．为使离合器接合柔和，驾驶员应逐渐放松离合器踏板。
（√）改正：3．离合器踏板的自由行程过大会造成离合器的传力性能下降。
（×）改正：“过大”改成“过小”4．离合器从动部分的转动惯量应尽可能大。
（×）改正：“大”改成“小”5．离合器的摩擦衬片上粘有油污后，可得到润滑。
（×）改正：“会使离合器打滑，而使其传力性能下降”三、选择题（有一项或多项正确）1．离合器的主动部分包括（ ABC ）。
A．飞轮 B. 离合器盖 C．压盘 D. 摩擦片2．离合器的从动部分包括（ C ）。
A. 离合器盖B. 压盘 C．从动盘 D. 压紧弹簧3. 东风EQ1090E型汽车离合器的分离杠杆支点采用浮动销的主要目的是（ A ）。
A．避免运动干涉 B. 利于拆装 C. 提高强度 D. 节省材料4．离合器分离轴承与分离杠杆之间的间隙是为了（ D ）。
A. 实现离合器踏板的自由行程B. 减轻从动盘磨损C. 防止热膨胀失效D. 保证摩擦片正常磨损后离合器不失效5．膜片弹簧离合器的膜片弹簧起到（ AB ）的作用。
