模拟电子技术基础(李国丽)第一章习题答案

  • 格式：doc
  • 大小：1.93 MB
  • 文档页数：9

可复制、编制，期待你的好评与关注！ 1半导体二极管 自我检测题 一．选择和填空 1．纯净的、结构完整的半导体称为 本征半导体，掺入杂质后称 杂质半导体。若掺入五价杂质，其多数载流子是 电子 。 2．在本征半导体中，空穴浓度 C 电子浓度；在N型半导体中，空穴浓度 B 电子浓度；在P型半导体中，空穴浓度 A 电子浓度。 （A．大于，B．小于，C．等于） 3. 在杂质半导体中，多数载流子的浓度主要取决于 C ，而少数载流子的浓度与 A 关系十分密切。 （A．温度，B．掺杂工艺，C．杂质浓度） 4. 当PN结外加正向电压时，扩散电流 A 漂移电流，耗尽层 E ；当PN结外加反向电压时，扩散电流 B 漂移电流，耗尽层 D 。 （A．大于，B．小于，C．等于，D．变宽，E．变窄，F不变 ） 5．二极管实际就是一个PN结，PN结具有 单向导电性 ，即处于正向偏置时，处于 导通 状态；反向偏置时，处于 截止 状态。 6. 普通小功率硅二极管的正向导通压降约为_B ，反向电流一般_C_；普通小功率锗二极管的正向导通压降约为_A_，反向电流一般_D_。 （A．0.1～0.3V，B．0.6～0.8V，C．小于Aμ1，D．大于Aμ1） 7. 已知某二极管在温度为25℃时的伏安特性如图选择题7中实线所示，在温度为 T1

时的伏安特性如图中虚线所示。在25℃时，该二极管的死区电压为 0.5 伏，反向击穿电

压为 160 伏，反向电流为 10-6 安培。温度T1 小于 25℃。（大于、小于、等于）

/vV0

imA

-0.00150102030

100150

0.51

T1

25oC

-0.002-0.003

图选择题7

8．PN结的特性方程是)1(TVvSeIi。普通二极管工作在特性曲线的 正向区 ；稳压管工作在特性曲线的 反向击穿区 。 二．判断题（正确的在括号内画√，错误的画×） 可复制、编制，期待你的好评与关注！

1．N型半导体可以通过在纯净半导体中掺入三价硼元素而获得。 （ 可复制、编制，期待你的好评与关注！

× ） 2．在P型半导体中，掺入高浓度的五价磷元素可以改型为N型半导体。 （ √ ） 3．P型半导体带正电，N型半导体带负电。 （ × ） 4．PN结内的漂移电流是少数载流子在内电场作用下形成的。 （ √ ） 5．由于PN结交界面两边存在电位差，所以当把PN结两端短路时就有电流流过。（ × ） 6．PN结方程既描写了PN结的正向特性和反向特性，又描写了PN结的反向击穿特性。（ × ） 7．稳压管是一种特殊的二极管，它通常工作在反向击穿状态（√ ），它不允许工作在正向导通状态（×）。

习题

1.1图题1.1各电路中，)V(tωSin5iv，忽略D的导通压降和死区电压，画出各电路相应的输出电压波形。

ivt

RL

ivRL

( a )

( b )ivRL

( c )t

ot

o

o10V

10V

DD

D

vo

vo

vo

vo

vo

vo

图题1.1 解： （a）图中，vi>0时，二极管截止，vo=0；vi<0时，二极管导通，vo= vi。 可复制、编制，期待你的好评与关注！

t

0

vO

5V

2

（b）图中，二极管导通，vo= vi +10。

t

0

5

1015vOV

2

（c）图中，二极管截止，vo=0。

t

0

vOV

vO0=

1.2求图题1.2所示电路中流过二极管的电流ID和A点对地电压VA。设二极管的正向导通电压为0.7V。 +10V( a )D( b )AR120kIDR2 10k-6V+10V

DAR12k

ID

R2 10k

-6VR3

3k

图题1.2 解：（a）VVA3.57.06 mARVRVIAAD3.101021

（b） 3217.0)6(10RVRVRVAAA 得VVA96.4 mARVIAD42.17.03

1.33电路如图题1.3所示，已知D1为锗二极管，其死区电压Vth＝0.2V，正向导通压降为0.3V；D2为硅二极管，其死区电压为Vth＝0.5V，正向导通压降为0.7V。求流过D1、D2的电流I1和I2。 可复制、编制，期待你的好评与关注！

15V10kI

1

I

2

D1D

2

100100

图题1.3 解：由于D1的死区电压小于D2的死区电压，应该D1先导通。设D1通、D2截止，此时

mA46.1A10010103.01531I D2两端电压＝I1×100＋0.3＝0.45V 小于D2的开启电压，所以D2截止，因此 I2＝0

1.4设二极管的正向导通压降可以忽略不计，反向饱和电流为10μA，反向击穿电压为 30V，并假设一旦击穿反向电压保持30V不变，不随反向击穿电流而变化。求图题1.4中各电路的电流I。

I5k( a )I5k( c )D1D2D1D210VI5k

( b )D1

D2

40VI5k

( d )D1D

2

10V40V 图题1.4 解： （a）图中，两个二极管导通，mAI2510

（b）图中，由于D2反向截止，所以电流为反向饱和电流10μA。 （c）图中，D2反向击穿，保持击穿电压30V，所以mAI25)3040( （d）图中，D1导通，mAI8540

1.5试确定图题1.5（a）和图（b）中的二极管是否导通，并计算电压V1和V2的值（设二极管正向导通电压为 0.7V） 可复制、编制，期待你的好评与关注！

+12V( a )V1V22RD+12V( b )V1

V2

2RDR

R 图题1.5 解： （a）图中，D导通，RRI33.113)7.012(

VRRRIV53.7233.1122 V1＝0.7+V2=8.23V

（b）D截止，I=0，V1＝12V， V2＝0V

1.6忽略图题1.6中二极管的死区电压，试判断图中二极管是否导通。

10V3k( a )3k2k2k1k20V4k10V3k( b )2k3k2k4k15V1kD1D2AABB

图题1.6 解：先将D断开，计算A、B点对地电压

（a）VVA10)4112032310(

VVB832320 BAVV，所以D1导通 （b） VVA8)4141532210(

VVB632215 BAVV，所以D2截止

1.7设图题1.7中二极管的导通压降为 0.7V，判断图中各二极管是否导通，并求出Vo

的值。 可复制、编制，期待你的好评与关注！

3k( a )D23V6VD1Vo( b )D25VD16V

3kD3

D4

Vo

图题1.7 解： 先假设所有二极管都截止，看哪个二极管的正偏电压高，先导通。 （a）图中，VVD6)6(01 VVD9)6(32 所以， D2先导通，导通后 VO＝3-0.7=2.3V，VVD3.23.201 D1截止。 （b）图中，VVD1)6(51 VVVVDDD6432 所以，D2D4先导通，则VVD9.2)1.2(51，D1截止， VO＝－1.4V

1.8设图题1.8中二极管的导通压降为0.7V，求二极管上流过的电流ID的值。

图题1.8 解：将二极管以外的电路进行戴维宁等效

kReq62.1]332[3

VVeq69.3323)32(3)32(332)332(33326 所以 mARVIeqeqD85.17.0 1.9已知图题1.9电路中稳压管DZ1和DZ2的稳定电压分别为5V和9V，求电压VO的值。

6V

D

2kID

2V

3k3k3k

DID

eqR

eqV

合集下载

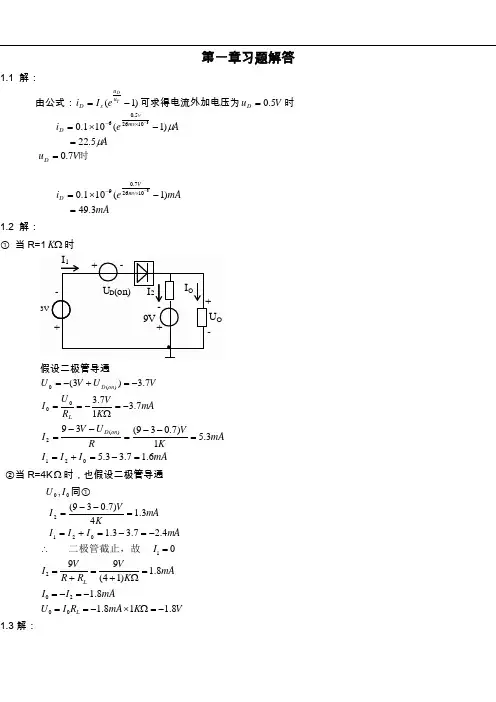

模拟电子技术习题答案
