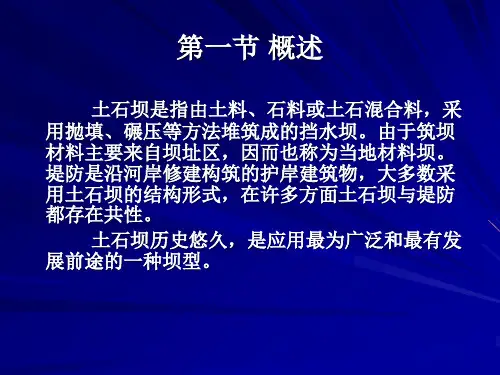

土石坝与堤防

一、坝顶高程
坝顶高程根据正常运用和非常运用的静水位加相应 的超高Y予以确定。选以下三项中的最大值为坝顶 高程。
∇ 顶 = ∇ 静水 + Y
计算情况： 设计洪水位+正常运用情况的坝顶超高； 校核洪水位+非常运用情况的坝顶超高； 正常高水位+非常运用情况的坝顶超高+地震安全加 高 坝顶设防浪墙时，超高值Y是指静水位与墙顶的高 差。 计算的坝顶高程是指坝体沉降稳定后的数值。
∆
0 m
m
薄田试验站的波高和波长计算： 薄田试验站的波高和波长计算： 1）平均波高hm用式计算： 2）平均波长Lm由平均周期Tm和平均水深Hm按下述理论公式 计算： 0 平均周期Tm=4.438 hm.5 当 H ≥ 0.5时，称为深水波，其波长与周期有关： L
m m
当
Hm Lm
<0.5时，称为浅水波，其波长与周期和水深有关：
总结： 总结：
本节重点讲述土石坝的特点，土石坝的类型，坝顶高程、 坝顶宽度、坝坡的设计。
复 习 题
土石坝的特点是什么？试与重力坝作比较？ 土石坝的主要类型有哪些？各有什么优缺点？ 确定土石坝坝顶高程和重力坝坝顶高程的不同点是什么？ 土石坝的上、下游坝坡通常采用值的范围如何？为什么 上游坝坡比下游坝坡平缓？
（3）冲刷方面。 ）冲刷方面。
土石坝为散粒体结构，抗冲能力很低； 工程措施：
①在土石坝上下游坝坡设置护坡，坝顶及下游坝面 布置排水措施，以免风浪、雨水及气温变化带来有 害影响； ②坝顶在最高库水位以上要留一定的超高，以防止 洪水漫过坝顶造成事故； ③布置泄水建筑物时，注意进出口离坝坡要有一定 距离，以免泄水时对坝坡产生淘刷。
水工建筑物
黑龙江农垦林职院 水利教研室

SDJ213—83 《碾压式土石坝施工技术规范》SL260—98 《堤防工程施工规范》SL38-92 《水利水电基本建设工程单元工程质量等级评定标准（七）》SL239-1999 《堤防工程施工质量评定与验收规程》3 、施工准备3。

1对合同及设计文件进行深入具体条件编好施工组织设计.3.2做好各项技术准备,并做好“四通一平”临建工程，各种设备和器材的准备工作。

导流及引排水工程已完成.3.3测量放样工作已验收合格,对主要测点已埋设牢固的标架、基石、坝（堤）身放样已按设计预留沉降量。

3.4对土料场进行现场核查，贮量应大于需用量的1。

5—2。

5倍.土质及天然含水量符合设计要求。

3。

5施式机械、试验设备到位，已做防渗体土料碾压试验，基础清理已完成并经过验收。

4 、施工操作要求4.1土料开挖4.1.1料场开挖前应划定开挖范围，清除树根乱石及妨碍施工的一切障碍物，排除场内积水,开好排水沟.4.1。

2土料的天然含水量接近施工控制下值时,采用立面开挖,含水量偏大时，采用平面开挖。

4.1.3当层状土料有需剔除的不合格料层时，用平面开挖，当层状土料允许掺混时，用立面开挖。

4.1。

4冬季施工宜用立面开挖。

4。

1。

5取土坑壁应稳定,立面开挖时严禁掏底施工。

4。

2铺料4。

2.1防渗体土料铺筑应平行堤轴线顺次进行，分段作业和长度不应小于100m,人工作业时不小于50m.4。

2.2作业面宜分成铺土、碾压、检验三段，以利流水作业，应分层统一铺土，统一碾压，专人取样检验，严禁出现界沟。

4.2.3相邻施工段的作业面需均衡上升，若不可避免出现高差时，要以1：3—1:5的斜坡连接.4.2。

4土料宜用进占法卸料，用推土机或人工铺至规定部位，严禁将砂砾料或其他透水料与粘性土料混杂。

4.2.5铺土厚度及块置直径限制尺寸如下表：铺土厚度和土块直径限制尽寸表压实功能类型压实机具种类铺土厚度（cm）土块限制直径（cm)轻型人工夯、机械夯15-2020-25 ≤5≤8中型12T--15T平碾斗容2。

（一）编制依据 .................................................................... 3 （二）编制原则 .................................................................... 3 （三）适用范围 .................................................................... 3 （四）技术线路 .................................................................... 3 （五）法律法规及相关规范标准 ............................................... 4 三、主要内容 ............................................................................. 4 （一）总体构架 .................................................................... 4 （二）规范章节及内容 ........................................................... 5 四、控制进度 ............................................................................. 8 （一）总体计划 .................................................................... 8 （二）分年度计划 ................................................................. 8 五、经费预算 ............................................................................. 9 （一）规范编制预算费用 ........................................................ 9 （二）总预算费用 ................................................................. 9 六、编制组人员组成 .................................................................. 10 （一）编制组人员组成 ......................................................... 10 （二）工作分工 .................................................................. 11

一：水工建筑物等级划分1、水利水电工程分等指标(第一页表格），分为一二三四五等，分别是防洪、灌溉、发电、供水和治涝。

2、永久性水工建筑物级别：根据所在工程的等别、建筑物的重要性确定为Ⅰ、Ⅰ、Ⅰ、Ⅰ、Ⅰ级，穿堤水工建筑物按最高级别确定。

3、临时性水工建筑物级别：按第二页下方表格确定，对于3级临时性水工建筑物，符合该级别规定的指标不得少于两项。

二：水工建筑物的分类及作用1、按作用分类：挡水建筑物，泄水建筑物、输水建筑物、取（进）水建筑物、整治建筑物以及专门为灌溉、发电、过坝需要而兴建的建筑物。

2、取（进）水建筑物：输水建筑物的首部建筑物，如引水隧洞的进水口段、灌溉渠首和供水用的扬水站等。

3、4、3、整治建筑物：用以改善河流的水流条件、调整河势、稳定河槽、维护航道以及为防护河流、水库、湖泊中的波浪和水流对岸坡冲刷的建筑物，如顺坝、丁坝、导流堤、护底和护岸等4、专门建筑物：为灌溉、发电、过坝等需要兴建的建筑物。

如专为发电用的引水管道、压力前池、调压室、电站厂房；专为灌溉用的沉砂池、冲砂闸；专为过坝用的升船机、船闸、鱼道、过木道等。

三：水库与堤防的特征水位1、水库的特征水位：校核洪水位、设计洪水位、防洪高水位、正常蓄水位、防洪限制水位、死水位。

2、提防工程特征水位：设防（防汛）水位（开始防汛的水位）、警戒水位（准备抢险的水位）、保证水位（设计的洪水位）。

02、土石坝与堤防的构造及作用一、土石坝的类型1、按坝高分：低坝（30m以下）、中坝（30~70m之间）、高坝（70m以上）。

2、按施工方法分：碾压式土石坝（最常见，分为：均质坝（低坝）、土质防渗体分区坝、非土料防渗体坝）、水力冲填坝、定向爆破堆石坝。

二、土石坝的构造及作用1、坝顶构造：坝顶宽度（高坝选10~15m、中低坝选5~10m）、护面（Ⅰ级以下的坝下泳也可以采用草皮护面）、防浪墙（1~1.2m）。

2、防渗体：主要有心墙、斜墙、铺盖、截水墙等。

作用：减少通过坝体和坝基的渗流量；降低浸润线，增加下游坝坡的稳定性；降低渗透坡降，防止渗透变形。
