2017二建《水利水电》 考点：土石坝与堤防的构造及作用

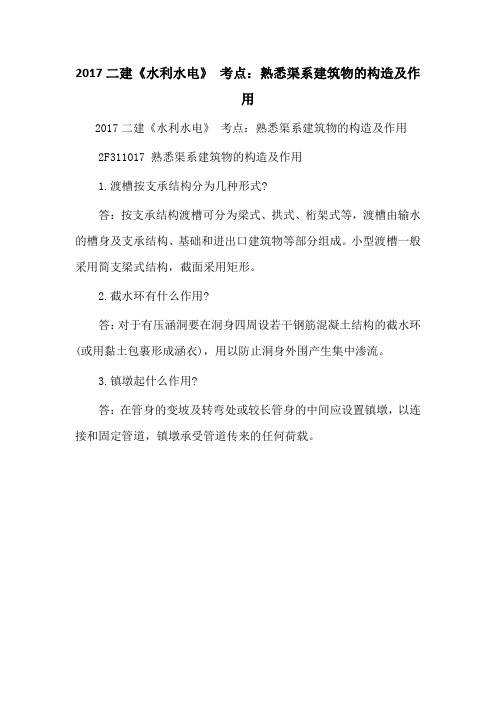

2017二建《水利水电》考点：熟悉渠系建筑物的构造及作
用
2017二建《水利水电》考点：熟悉渠系建筑物的构造及作用
2F311017 熟悉渠系建筑物的构造及作用
1.渡槽按支承结构分为几种形式?
答：按支承结构渡槽可分为梁式、拱式、桁架式等，渡槽由输水的槽身及支承结构、基础和进出口建筑物等部分组成。

小型渡槽一般采用简支梁式结构，截面采用矩形。

2.截水环有什么作用?
答：对于有压涵洞要在洞身四周设若干钢筋混凝土结构的截水环(或用黏土包裹形成涵衣)，用以防止洞身外围产生集中渗流。

3.镇墩起什么作用?
答：在管身的变坡及转弯处或较长管身的中间应设置镇墩，以连接和固定管道，镇墩承受管道传来的任何荷载。

2024二级建造师《水利水电工程管理与实务》考点速记第1章水利水电工程建筑物及建筑材料1.1水利水电工程建筑物的类型及相关要求【考点1】土石坝的坝顶构造【考点2】防渗体1）形式土坝防渗体主要有①心墙、②斜墙、③铺盖、④截水墙等形式。

2）作用②降低浸润线，增加下游坝坡的稳定性；③降低渗透坡降，防止渗透变形。

【考点3】重力坝的构造1）重力坝结构示意图2）坝顶构造防浪墙顶高程的计算：防浪墙顶高程=正常蓄水位+Δh正；防浪墙顶高程=校核洪水位+Δh校；高差（Δh）应按下式计算确定：hz—波浪中心线至正常蓄水位或校核洪水位的高差(m)；h1%—波高(m)；（累计频率为1%时的波浪高度）hc—重力坝坝顶安全超高。

安全超高h c相应水位坝的级别123正常蓄水位0.70.50.4校核洪水位0.50.40.3【考点【考点5】水闸组成图【考点划分为I、II、III、IV 、V 五等。

工程等别工程规模水库总库容/108m³防洪治涝灌溉供水发电保护人口/104人保护农田面积/104亩保护区当量经济规模/104人治涝面积（104亩）灌溉面积（104亩）供水对象重要性年引水量/108m³装机容量/MW Ⅰ大（1）型≥10≥150≥500≥300≥200≥150特别重要≥10≥1200Ⅱ大（2）型＜10，≥1.0＜150，≥50＜500，≥100＜300，≥100＜200，≥60＜150，≥50重要＜10，≥3＜1200，≥300Ⅲ中型＜1.0，≥0.1＜50，≥20＜100，≥30＜100，≥40＜60，≥15＜50，≥5比较重要＜3，≥1＜300，≥50Ⅳ小（1）型＜0.1，≥0.01＜20，≥5＜30，≥5＜40，≥10＜15，≥3＜5，≥0.5一般＜1，≥0.3＜50，≥10Ⅴ小（2）型＜0.01，≥0.001＜5＜5＜10＜3＜0.5＜0.3＜10【考点7】堤防工程的级别堤防工程的级别根据其保护对象的防洪标准确定。

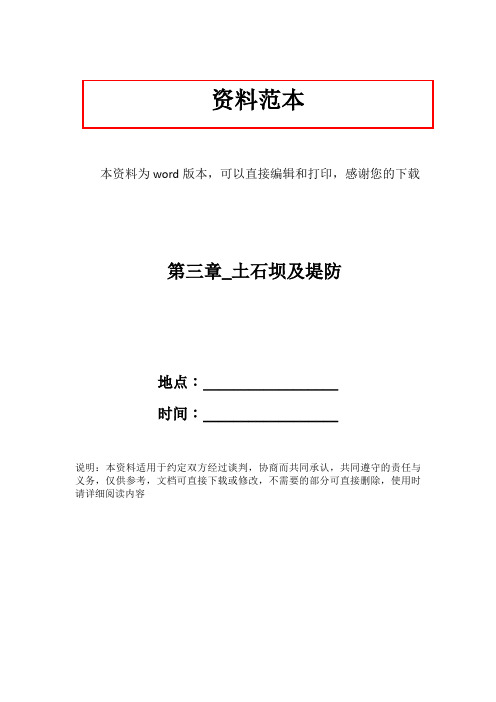

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载第三章_土石坝及堤防地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容第三章土石坝与堤防教学要求：掌握土坝的工作原理、工作特点和分类；掌握作用在土坝坝顶高程计算方法和土坝的剖面拟定的方法；掌握土坝渗流计算的水力学方法和稳定分析的基本方法；掌握土坝地基的处理方法；熟悉土坝土料选用和施工要求、土坝排水设施构造和坝基处理方法。

第一节概述土石坝是指由土料、石料或土石混合料，采用抛填、碾压等方法堆筑成的挡水坝。

堤坊是沿河岸构筑的护岸建筑物，大多数采用土石坝的结构形式，在许多方面土石坝与堤坊都存在共性。

由于结构简单、施工方便、可就地取材和投资低等特点，因而土石坝是应用最为广泛和发展最快的一种坝型，也是历史最为悠久的坝型。

一、土石坝的工作原理土石坝是土石材料的堆筑物，主要利用土石颗粒之间的摩擦、粘聚特性和密实性来维持自身的稳定、抵御水压力和防止渗透破坏。

一般来说，土石坝为维持自身稳定需要较大的断面尺寸，因而有足够的能力抵御水压力。

因此，土石坝工程主要面对两个问题：确保自身稳定和防止渗透破坏。

其中自身稳定包括滑坡、沉陷和冲刷问题。

1、滑坡由于土石材料为松散体，抗剪强度低，主要依靠土石颗粒之间的摩擦和粘聚力来维持稳定，没有支撑的边坡是填筑体稳定问题的关键。

所以，土石坝失稳的型式，主要是坝坡的滑动或坝坡连同部分坝基一起滑动，影响坝体的正常工作，甚至导致工程失事。

为确保土石填筑体的稳定，土石坝断面一般设计成梯形或复合梯形，而且边坡较缓，通常1:1.5～1:3.5。

此外，渗流也是影响坝体稳定的重要因素。

2、渗流水库蓄水后，土石坝迎水面与背水面之间形成一定的水位差，在坝体内形成由上游向下游的渗流。

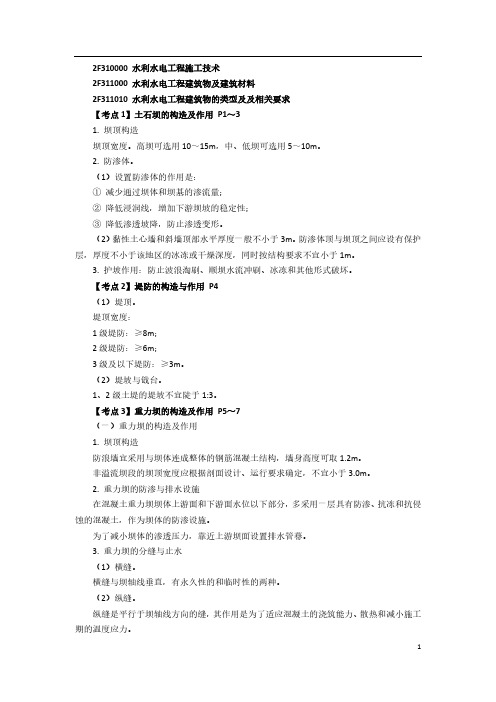

2F310000 水利水电工程施工技术2F311000 水利水电工程建筑物及建筑材料2F311010 水利水电工程建筑物的类型及及相关要求【考点1】土石坝的构造及作用P1～31. 坝顶构造坝顶宽度。

高坝可选用10～15m，中、低坝可选用5～10m。

2. 防渗体。

（1）设置防渗体的作用是：①减少通过坝体和坝基的渗流量；②降低浸润线，增加下游坝坡的稳定性；③降低渗透坡降，防止渗透变形。

（2）黏性土心墙和斜墙顶部水平厚度一般不小于3m。

防渗体顶与坝顶之间应设有保护层，厚度不小于该地区的冰冻或干燥深度，同时按结构要求不宜小于1m。

3. 护坡作用：防止波浪淘刷、顺坝水流冲刷、冰冻和其他形式破坏。

【考点2】堤防的构造与作用P4（1）堤顶。

堤顶宽度：1级堤防：≥8m；2级堤防：≥6m；3级及以下堤防：≥3m。

（2）堤坡与戗台。

1、2级土堤的堤坡不宜陡于1:3。

【考点3】重力坝的构造及作用P5～7（一）重力坝的构造及作用1. 坝顶构造防浪墙宜采用与坝体连成整体的钢筋混凝土结构，墙身高度可取1.2m。

非溢流坝段的坝顶宽度应根据剖面设计、运行要求确定，不宜小于3.0m。

2. 重力坝的防渗与排水设施在混凝土重力坝坝体上游面和下游面水位以下部分，多采用一层具有防渗、抗冻和抗侵蚀的混凝土，作为坝体的防渗设施。

为了减小坝体的渗透压力，靠近上游坝面设置排水管幕。

3. 重力坝的分缝与止水（1）横缝。

横缝与坝轴线垂直，有永久性的和临时性的两种。

（2）纵缝。

纵缝是平行于坝轴线方向的缝，其作用是为了适应混凝土的浇筑能力、散热和减小施工期的温度应力。

4. 坝内廊道（1）基础灌浆廊道基础灌浆廊道设置在上游坝踵处。

（2）坝体检修和排水廊道在靠近坝体上游面设一检查兼作排水用的廊道。

（二）重力坝的荷载与作用扬压力扬压力包括上浮力及渗流压力。

上浮力是由坝体下游水深产生的浮托力；渗流压力是在上、下游水位差作用下产生。

【考点4】水闸的组成部分及其作用P10～12水闸由闸室和上游连接段、下游连接段三部分组成。

2F 311011水利水电工程等级划分及特征水位一、水工建筑物等级划分(1-5)等（一）水利水电工程等级划分（二）水工建筑物的级别划分1．永久性水工建筑物级别应根据建筑物所在工程的等别，以及建筑物的重要性确定为五级，分别为1、2、3、4、5级。

永久性水工建筑物级别表2F311011-2总结：主要建筑物1－2－3－4－5次要建筑物3－3－4－4－5水库大坝建筑物分级指标(1) 水库大坝按上述规定为2级、3级的永久性水工建筑物，如坝高超过表2F3110111-5指标，其级别可提高一级，但洪水标准可不提高。

(2)当永久性水工建筑物基础的工程地质条件复杂或采用新型结构时，对2-5级建筑物的可提高一级设计，但洪水标准可不提高。

堤防工程的防洪标准主要由防洪对象的防洪要求而定。

堤防工程的级别穿堤水工建筑物的级别，按所在堤防工程的级别和与建筑物规模相应的级别中的最高级别确定。

总之：10---20－30－50－100分为（5、4、3、2、1）2．临时性水工建筑物级别根据建筑物临时性水工建筑物的保护对象、失事后果、使用年限、规模确定。

分3、4、5三级。

对于同时分属于不同级别的临时性水工建筑物，其级别应按照其中最高级别确定。

对于3级临时水工建筑物，符合该级别规定指标不得少于两项。

二、水工建筑物的分类及作用1.按作用分类三、水库与堤防的特征水位1.水库的特征水位库容2.堤防工程特征水位(1)设防(防汛)水位。

开始组织人员防汛的水位。

(2)警戒水位。

当水位达到设防水位后继续上升到某一水位时，防洪堤随时可能出险，防汛人员必须迅速开赴防汛前线，准备抢险，这一水位称警戒水位。

(3)保证水位。

即堤防的设计洪水位，河道遇堤防的设计洪水时在堤前达到的最高水位。

总之：保证，警戒，设防2F311012土石坝与堤防的构造及作用一、土石坝的类型1.按坝高分类可分为低坝、中坝和高坝之：中坝30－702、按施工方法分类二、土石坝的构造及作用土石坝的基本剖面是梯形，主要由坝顶、防渗体、上下游坝坡、坝体排水、地基处理等三、堤防的构造与作用（调整）土质堤防的构造与作用和土石坝类似，包括坝顶、防渗体、护坡、坝坡排水及坝体排水、地基处理等构造。

【考点】土石坝与堤防的构造及作用（一）土石坝的类型（二）土石坝的构造及作用1.坝顶构造2.防渗体3.土石坝的护坡与坝坡排水4.坝体排水（三）堤防的构造与作用【考点】混凝土坝的构造及作用（一）重力坝的结构特点和类型1.依靠自身重量产生的抗滑力维持其稳定性。

2. 重力坝的类型（二）重力坝的构造及作用1.坝顶构造2.重力坝的防渗和排水设施3.重力坝的分缝与止水4.坝内廊道（三）重力坝的荷载与作用（四）拱坝的结构特点和类型（五）支墩坝的结构特点和类型【考点】水闸的组成及作用（一）水闸的类型（二）水闸的组成部分及其作用1. 闸室2.上游连接段3.下游连接段（三）橡胶坝的组成及作用【考点】水工建筑物等级划分【考点】混凝土集料的分类和质量要求1.细集料（0. 15～4.75mm）按细度模数不同：粗砂；中砂（3.0～2.3）；细砂；特细砂。

2.粗集料（1）普通混凝土常用的粗集料有碎石和卵石（砾石）。

水工混凝土粗集料的级配分为四种，常用四级配，即包含5～20mm 、20～40mm 、40~ 80mm 、80～120（或150）mm 全部四级集料的混凝土。

三级配混凝土指仅包含较小的三级集料的混凝土，二级配指仅包含较小二级集料的混凝土。

一级配混凝土指仅包含最小一级集料的混凝土。

（2）集料的含水状态可分为干燥状态、气干状态、饱和面干状态和湿润状态等四种。

计算普通混凝土配合比时，一般以干燥状态的集料为基准，而大型水利工程常以饱和面干状态的集料为基准。

【考点】混凝土的分类和质量要求1.和易性——流动性、黏聚性、保水性。

2.坍落度：低塑性、塑性（50-90）、流动性（100- 150）、大流动性。

维勃稠度：干硬性。

3.配合比：含砂率——砂/（砂、石）。

水胶比——水/胶凝材料。

4.C25W4F100 混凝土“C ”：抗压强度等级；“W ”：抗渗等级；“F ”：抗冻等级。

“25 ”：25MPa≤f（cu ，k）<30MPa 。

二级建造师考试分为基础科目与专业实务，《水利水电》属于专业实务，掌握二级建造师考试水利水电考点，对于知识点的融会贯通至关重要。

学尔森二级建造师考试频道特地整理二级建造师考试考点，本文为：二建水利水电2F311012掌握土石坝与提防的构造及作用考点，希望能助各位二级建造师考生一臂之力!2F311012掌握土石坝与提防的构造及作用(学尔森二级建造师考试水利水电提防构造相关知识点)一、土石坝的类型1、按坝高分：低坝(30m以下)、中坝(30-70m之间)、高坝(70m以上)。

(学尔森二级建造师考试水利水电提防构造相关知识点)2、按施工方法分：碾压式土石坝(最常见，分为：均质坝(低坝)、土质防渗体分区坝、非土料防渗体坝)、水力冲填坝、定向爆破堆石坝。

二、土石坝的构造及作用1、坝顶构造：坝顶宽度(高坝选10-15m、中低坝选5-10m)、护面(Ⅳ级以下的坝下泳也可以采用草皮护面)、防浪墙(1-1.2m)。

2、防渗体：主要有心墙、斜墙、铺盖、截水墙等。

作用：减少通过坝体和坝基的渗流量;降低浸润线，增加下游坝坡的稳定性;降低渗透坡降，防止渗透变形。

1)、心墙一般布置在坝体中部。

斜墙在坝体上游。

黏性心墙和斜墙顶部水平厚度一般不小于3m，防渗坝体与坝顶之间保护层不宜小于1m。

二级建造师考试分为基础科目与专业实务，《水利水电》属于专业实务，掌握二级建造师考试水利水电考点，对于知识点的融会贯通至关重要。

学尔森二级建点击【二级建造师学习资料】或打开/category/jzs2?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版造师考试频道特地整理二级建造师考试考点，本文为：二建水利水电2F311012掌握土石坝与提防的构造及作用考点，希望能助各位二级建造师考生一臂之力!3、土石坝的护坡与坝坡排水：1)：护坡：防止波浪淘刷、顺坝水流冲刷、冰冻和其他形式破坏。

2)：坝坡排水：纵横向联通的排水沟。

二级建造师水利水电考点堤防的构造与作用堤防是一种修建在河道两侧或河岸之上的土石工程构筑物，主要用于防止河水泛滥、保持河道稳定以及保护沿岸的农田、城市和交通设施。

在水利水电二级建造师考试中，堤防的构造与作用是一个重要的考点。

下面我将详细介绍堤防的构造与作用。

一、堤防的构造1.堤基：堤防是从河岸或河道两头向中央推至一定高度的土堤结构。

堤基是堤防的基础部分，需要选择坚实的地基，通常是采取清理地坪、基础处理、垫层和压实等工艺步骤。

2.堤身：堤身是堤防中最重要的部分，它承受着外力的作用，需要具有足够的强度和稳定性。

堤身的构造包括堤心、上坡面和下坡面。

-堤心：堤心是堤身的核心部分，通常采用黏土、粘土、粉煤灰等可塑性土进行填筑，以提高强度和稳定性。

-上坡面：上坡面是河侧堤坡，它主要用于防止水流冲刷和波浪侵蚀。

上坡面的材料通常是黏土、沙土等，也可以采用板石、钢筋混凝土等进行加固。

-下坡面：下坡面是陆侧堤坡，它的主要作用是抵抗滑坡和土体坍塌。

下坡面的材料一般是坚实的土石材料，如黏土、砂石等。

3.堤面：堤面是堤防上的工作面，用于供人行走、车辆通行等。

堤面通常需铺设防渗材料，如沥青、胶泥、钢筋混凝土等，以防止水渗透。

4.边坡：边坡是堤防两侧的斜坡，起到了稳定堤防的作用。

边坡的构造需要根据土壤类型、坡度等因素进行设计，常见的边坡类型有天然坡、挂梁坡、折线坡等。

二、堤防的作用2.维护水文条件：堤防能够调节河道的水位和水流速度，维护河道的水文条件，保持河道的稳定性和导流能力。

3.农田灌排：堤防可以拦截、导流和排除农田内的地下水和降水，保持农田的灌溉条件，提高农田的产能和农作物的品质。

4.保护环境：堤防能够防止河水污染和水土流失，保护生态环境，减少地质灾害的发生。

5.公共建设：堤防还可以作为交通、供电、通信等公共设施的基础，为人民群众提供方便。

总结：堤防的构造与作用是水利水电二级建造师考试中的重要内容。

堤防的构造包括堤基、堤身、堤面和边坡，需要合理设计和施工，以确保其强度和稳定性。

二建考试考点《水利水电》制作安装一、水利水电工程概述水利水电工程是指利用水的能量进行发电、供水、灌溉等工程建设。

在二级建造师考试中，水利水电工程是常见的考点之一，涉及到水坝、水轮发电机、水泵等制作与安装的知识点。

二、水坝制作与安装1. 水坝分类水坝是水利水电工程中的重要组成部分，根据不同的目的和功能，可以分为以下几类：•堆石坝：利用石料集中堆积而成，主要用于防洪和水库蓄水。

•砌石坝：采用砖石砌筑而成，适用于坝址基础较好且要求较高的工程。

•混凝土坝：采用混凝土浇筑而成，具有较好的抗水压性能和耐久性，常用于大型水利工程。

•可移动堰坝：可随需要而上升或下降，用于临时控制水位。

2. 水坝制作过程水坝的制作过程主要包括以下几个步骤：•设计规划：根据工程要求和地形条件，确定水坝的形状、尺寸和坝址，制定详细的工程设计方案。

•基础处理：对坝址进行地质勘测，清除表土和杂物，处理坝基，确保坝体的稳定性。

•坝体建设：根据设计方案，采用合适的材料（如石块、砖石、混凝土等），按层次进行坝体建设，确保坝体的强度和稳定性。

•溢洪道建设：根据设计要求，建设溢洪道，用于控制洪水的排放和调节水位。

•防渗措施：采取合适的防渗措施，如在坝体中设置防渗帷幕和防渗墙，确保水坝的防渗性能。

•辅助设施建设：根据需要，建设水坝附属设施，如进、出水口、泄洪孔、引水渠道等。

3. 水坝安装要点水坝安装是指将制作好的水坝部件进行组装和安装的过程，主要包括以下要点：•要熟悉水坝设计图纸，了解水坝的各个部件的位置和连接方式。

•要根据设计要求和实际情况，选择合适的起重机械和安装设备，确保安装的稳定性和安全性。

•要认真检查水坝部件的质量，确保其符合设计要求和施工规范。

•要注意水坝部件的拼接位置和连接方式，确保其牢固可靠。

•完成安装后，要进行检查和测试，确保水坝的使用功能和安全性。

三、水轮发电机制作与安装1. 水轮发电机分类水轮发电机是水利水电工程中的重要设备之一，根据其工作原理和结构特点，可以分为以下几类：•依据水轮机转轮上叶片的开闭状态分为调速式水轮机和固定式水轮机。

水利水电工程建筑物的类型一、土石坝与堤防的构造及作用坝高分类:中坝高度30~70(m)坝的施工方法分类：碾压式土石坝/水力冲填坝/定向爆破推石坝碾压式土石坝分为1、均质坝：均一的黏性土料2、土质防身体分区坝：略上游或中心处的黏土为黏土心墙/靠上游处为黏土斜墙顶部水平厚度不小于3m，防渗体与坝顶设有保护层不小于1m。

3、非土料防渗体坝：参杂沥青.钢筋混凝土或其他材料防渗A为均质坝B/C为心墙坝D为斜墙坝E/F为非土料防渗体土石坝的构造及作用1、坝顶构造（图）坝顶宽度高坝10-15m中低坝5-10m护面材料为碎石，砌石，沥青，混凝土防浪墙坝顶上游设有不透水的混凝土或浆砌石防浪墙，坝基与坝体防渗体连接起来，以防高水位时漏水。

防浪墙高度1.0-1.2m2、防渗体设置作用：减少通过坝体和坝基的渗流量;降低浸润线.增加下游坝坡的稳定性;降低渗透坡降，防止防渗变形。

3、土石坝的护坡与坝坡排水护坡作用防止波浪淘刷、顺坝水流冲刷、冷冻破坏坝坡排水作用防止雨水冲刷下游坝坡，常设从横向连通排水沟50-100m设一处4、坝体排水（滤土排水）形式有贴坡排水/棱体排水/褥垫排水/管式排水/综合式排水作用是降低坝体浸润线及孔隙水压力，防止坝坡土冻胀破坏。

反滤层在防渗体--坝壳--排水体之间设置2-3层粒径不同砂石料，从大到小（图）堤防的构造与作用1、堤顶坡度采用2~3% 1级堤坡宽度不小于8m,2级不小于6m，3级及以下的不小于3m2、堤坡与戗台堤高超高6m背水坡宜设戗台，宽度不宜小于1.5m/风浪大的其宽度为波高的1~2倍，不宜小于3m3、防渗体与排水设施防渗体顶部应高于设计水位的0.5m以上二、混凝土坝的构造及作用主要类型：重力坝/拱坝/支墩坝1、重力坝的结构特点和类型（图）特点主要是依靠自身的重力产生的抗滑力维持稳定性横剖面基本呈三角形2、重力坝的构造及作用坝顶构造坝顶应高于校核洪水位。

防浪墙宜采用坝体连成整体钢筋混凝土，坝体间横缝处留有伸缩缝，并设止水，墙身高度可取1.2m重力坝的防渗和排水设施上游面和下游面水位以下部位，多采用具有防渗、抗冻和抗浸蚀混凝土重力坝的分缝与止水防止由于温度变化和地基不均匀沉降导致坝体裂缝横缝：永久性横缝沉降缝和温度缝/临时性横缝面键糟，埋设灌浆系统纵缝：铅直缝/斜缝/错缝（图）保持坝体整体性，待坝体温度冷却到稳定温度，缝宽达到0.5mm以上时在进行灌浆水平施工缝：混凝土浇筑前，必须清除老混凝土面浮渣，并凿毛，用压力水冲洗，再铺一层2~3cm的水泥砂浆，然后浇筑。
