2020年水利水电二建--土石坝与堤防的构造及作用

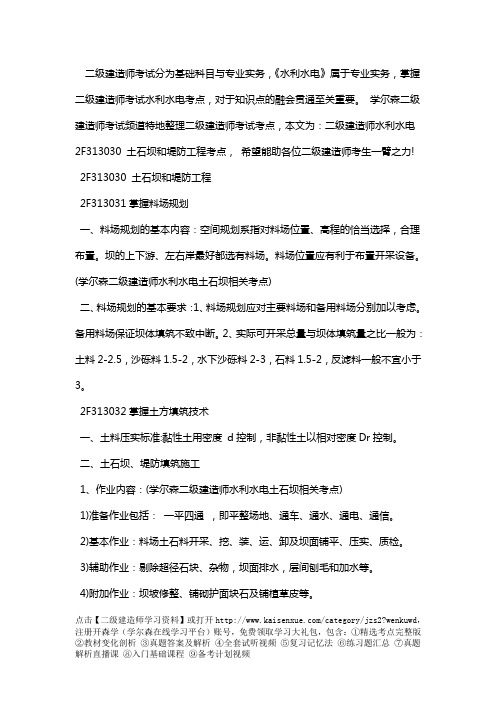

二级建造师考试分为基础科目与专业实务，《水利水电》属于专业实务，掌握二级建造师考试水利水电考点，对于知识点的融会贯通至关重要。

学尔森二级建造师考试频道特地整理二级建造师考试考点，本文为：二级建造师水利水电2F313030 土石坝和堤防工程考点，希望能助各位二级建造师考生一臂之力! 2F313030 土石坝和堤防工程2F313031掌握料场规划一、料场规划的基本内容：空间规划系指对料场位置、高程的恰当选择，合理布置。

坝的上下游、左右岸最好都选有料场。

料场位置应有利于布置开采设备。

(学尔森二级建造师水利水电土石坝相关考点)二、料场规划的基本要求：1、料场规划应对主要料场和备用料场分别加以考虑。

备用料场保证坝体填筑不致中断。

2、实际可开采总量与坝体填筑量之比一般为：土料2-2.5，沙砾料1.5-2，水下沙砾料2-3，石料1.5-2，反滤料一般不宜小于3。

2F313032掌握土方填筑技术一、土料压实标准:黏性土用密度d控制，非黏性土以相对密度Dr控制。

二、土石坝、堤防填筑施工1、作业内容：(学尔森二级建造师水利水电土石坝相关考点)1)准备作业包括：一平四通，即平整场地、通车、通水、通电、通信。

2)基本作业：料场土石料开采、挖、装、运、卸及坝面铺平、压实、质检。

3)辅助作业：剔除超径石块、杂物，坝面排水，层间刨毛和加水等。

4)附加作业：坝坡修整、铺砌护面块石及铺植草皮等。

点击【二级建造师学习资料】或打开/category/jzs2?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版2、坝面作业：铺料与整平：1)自卸汽车卸料宜用进占法倒退铺土。

2)心墙坝或斜墙坝铺筑时应向上游倾斜1%-2%的坡度;均质坝应使中部凸起，向上下游倾斜1%-2%的坡度。

3)黏性土料含水量偏低，主要应在料场加水，若需在坝面加水，应力求少、勤、匀非黏性土料，为防止运输过程脱水过量，加水在坝面进行。

2F 311011水利水电工程等级划分及特征水位一、水工建筑物等级划分(1-5)等（一）水利水电工程等级划分（二）水工建筑物的级别划分1．永久性水工建筑物级别应根据建筑物所在工程的等别，以及建筑物的重要性确定为五级，分别为1、2、3、4、5级。

永久性水工建筑物级别表2F311011-2总结：主要建筑物1－2－3－4－5次要建筑物3－3－4－4－5水库大坝建筑物分级指标(1) 水库大坝按上述规定为2级、3级的永久性水工建筑物，如坝高超过表2F3110111-5指标，其级别可提高一级，但洪水标准可不提高。

(2)当永久性水工建筑物基础的工程地质条件复杂或采用新型结构时，对2-5级建筑物的可提高一级设计，但洪水标准可不提高。

堤防工程的防洪标准主要由防洪对象的防洪要求而定。

堤防工程的级别穿堤水工建筑物的级别，按所在堤防工程的级别和与建筑物规模相应的级别中的最高级别确定。

总之：10---20－30－50－100分为（5、4、3、2、1）2．临时性水工建筑物级别根据建筑物临时性水工建筑物的保护对象、失事后果、使用年限、规模确定。

分3、4、5三级。

对于同时分属于不同级别的临时性水工建筑物，其级别应按照其中最高级别确定。

对于3级临时水工建筑物，符合该级别规定指标不得少于两项。

二、水工建筑物的分类及作用1.按作用分类三、水库与堤防的特征水位1.水库的特征水位库容2.堤防工程特征水位(1)设防(防汛)水位。

开始组织人员防汛的水位。

(2)警戒水位。

当水位达到设防水位后继续上升到某一水位时，防洪堤随时可能出险，防汛人员必须迅速开赴防汛前线，准备抢险，这一水位称警戒水位。

(3)保证水位。

即堤防的设计洪水位，河道遇堤防的设计洪水时在堤前达到的最高水位。

总之：保证，警戒，设防2F311012土石坝与堤防的构造及作用一、土石坝的类型1.按坝高分类可分为低坝、中坝和高坝之：中坝30－702、按施工方法分类二、土石坝的构造及作用土石坝的基本剖面是梯形，主要由坝顶、防渗体、上下游坝坡、坝体排水、地基处理等三、堤防的构造与作用（调整）土质堤防的构造与作用和土石坝类似，包括坝顶、防渗体、护坡、坝坡排水及坝体排水、地基处理等构造。

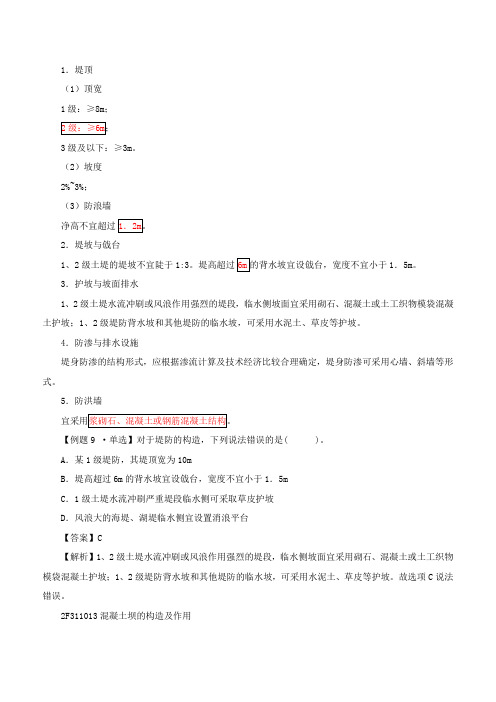

1．堤顶
（1）顶宽
1级：≥8m；
3级及以下：≥3m。

（2）坡度
2%~3%；
（3）防浪墙
净高不宜超过
2．堤坡与戗台
1、2级土堤的堤坡不宜陡于1:3。

堤高超过1．5m。

3．护坡与坡面排水
1、2级土堤水流冲刷或风浪作用强烈的堤段，临水侧坡面宜采用砌石、混凝土或土工织物模袋混凝土护坡；1、2级堤防背水坡和其他堤防的临水坡，可采用水泥土、草皮等护坡。

4．防渗与排水设施
堤身防渗的结构形式，应根据渗流计算及技术经济比较合理确定，堤身防渗可采用心墙、斜墙等形式。

5．防洪墙
【例题9 ·单选】对于堤防的构造，下列说法错误的是( )。

A．某1级堤防，其堤顶宽为10m
B．堤高超过6m的背水坡宜设戗台，宽度不宜小于1．5m
C．1级土堤水流冲刷严重堤段临水侧可采取草皮护坡
D．风浪大的海堤、湖堤临水侧宜设置消浪平台
【答案】C
【解析】1、2级土堤水流冲刷或风浪作用强烈的堤段，临水侧坡面宜采用砌石、混凝土或土工织物模袋混凝土护坡；1、2级堤防背水坡和其他堤防的临水坡，可采用水泥土、草皮等护坡。

故选项C说法错误。

2F311013混凝土坝的构造及作用。

土石坝结构和功能
土石坝是一种常见的人工堆筑坝体结构，建筑材料由土、石料等组成。

它主要通过堆筑和夯实材料形成一道坝体，用于阻挡水流，实现蓄水或控制水流的功能。

土石坝的结构特点：
1. 坝体结构：土石坝由土和石料堆筑而成，常见的有土石坝和石坝两种形式。

2. 坝体剖面形状：塔形、台阶形、喇叭口形等多种形状。

3. 斜坡稳定构造：土石坝为了保持坝体稳定，通常设置防水层、排水系统、过渡层、筒仓区等结构。

4. 上部和下部工作面的处理：上部工作面通常设置防渗层、护坡等结构；下部工作面通常设置散流溢洪道、底侧排水系统等。

5. 边坡稳定结构：土石坝的边坡采用不同的方式进行处理，如设有缓冲区、防渗层、坝体加固等。

土石坝的功能：
1. 蓄水功能：土石坝可以阻挡河流的水流，形成一片蓄水区域，为供水、灌溉、发电等提供水源。

2. 控制水流功能：土石坝可以通过调节坝上水位来控制河流的水流量，实现对洪水的调节和防治。

3. 防洪功能：土石坝可以拦截洪水，减少洪水对下游地区的影响，保护人民生命和财产安全。

4. 改善水质功能：土石坝通过封堵河流，减少沉积物的流动，可以改善水质。

5. 改善生态环境功能：土石坝可以创造湖泊、水生态系统，提供生态环境，保护珍稀物种和生物多样性。

需要注意的是，土石坝也存在一些潜在的风险，如应力集中、坝体稳定性、渗流等问题，需要进行科学设计、定期巡查和维护保养，以确保坝体的安全稳定。

2F310000水利水电工程施工技术本章知识框架本章特点复习建议水利水电工程施工技术水利水电工程建筑物及建筑材料 水利水电工程建筑物的类型及相关要求水利水电工程勘察与测量水利水电工程建筑材料水利水电工程施工导流与河道截流 施工导流河道截流水利水电工程主体工程施工 土石方开挖工程地基处理工程土石方填筑工程混凝土工程水利水电工程机电设备及金属结构安装工程水利水电工程施工安全技术本章2019年考查36分，2018年考查48分，2017年考查35分，2020年预测考查44分。

本章专业性较强，易出识图题，需要记忆的知识点非常繁杂，而且需要对比记忆，容易与现场结合出案例题。

本章从勘察、设计与施工三个方面来学习。

重点学习施工的内容。

1.在建筑物及材料中，建筑物重点掌握等级的划分，而材料中重点掌握钢筋、水泥和混凝土。

2.在施工中重点掌握施工导流：按照施工顺序为①创造导流建筑物②封堵③地基处理④建筑物施工的方面来学习。

3.本书对教材上的重点知识点做了归纳，把有限的精力用在本书的学习中。

本章以选择题为主，但同时也是学习水利水电工程的基础章节，其实只要掌握了原理，对于考工序、过程的问题也就迎刃而解了。

30分四色笔记四色笔记2F311000　水利水电工程建筑物及建筑材料2F311010　水利水电工程建筑物的类型及相关要求2F311011　水利水电工程建筑物的类型一、土石坝与堤防的构造及作用（上截下排）（一）土石坝的类型土石坝一般按坝高、施工方法或筑坝材料等进行分类。

按坝高分类：分低坝、中坝和髙坝。

中坝：30m ≤h ≤70m（对所有坝都适用）按施工方法：分碾压式土石坝（最常见）、水力冲填坝、定向爆破堆石坝等。

（a）均质坝 （b）心墙坝 （c）斜心墙坝（d）斜墙坝 （e）混凝土防渗墙坝 （f）心墙坝均质坝坝体断面不分防渗体和坝壳，坝体基本上是由均一的黏性土料（理解成橡皮泥）（壤土、砂壤土）筑成。

土质防渗体分区坝包括黏土心墙坝和黏土斜墙坝。

二级建造师水利水电考点堤防的构造与作用堤防是一种修建在河道两侧或河岸之上的土石工程构筑物，主要用于防止河水泛滥、保持河道稳定以及保护沿岸的农田、城市和交通设施。

在水利水电二级建造师考试中，堤防的构造与作用是一个重要的考点。

下面我将详细介绍堤防的构造与作用。

一、堤防的构造1.堤基：堤防是从河岸或河道两头向中央推至一定高度的土堤结构。

堤基是堤防的基础部分，需要选择坚实的地基，通常是采取清理地坪、基础处理、垫层和压实等工艺步骤。

2.堤身：堤身是堤防中最重要的部分，它承受着外力的作用，需要具有足够的强度和稳定性。

堤身的构造包括堤心、上坡面和下坡面。

-堤心：堤心是堤身的核心部分，通常采用黏土、粘土、粉煤灰等可塑性土进行填筑，以提高强度和稳定性。

-上坡面：上坡面是河侧堤坡，它主要用于防止水流冲刷和波浪侵蚀。

上坡面的材料通常是黏土、沙土等，也可以采用板石、钢筋混凝土等进行加固。

-下坡面：下坡面是陆侧堤坡，它的主要作用是抵抗滑坡和土体坍塌。

下坡面的材料一般是坚实的土石材料，如黏土、砂石等。

3.堤面：堤面是堤防上的工作面，用于供人行走、车辆通行等。

堤面通常需铺设防渗材料，如沥青、胶泥、钢筋混凝土等，以防止水渗透。

4.边坡：边坡是堤防两侧的斜坡，起到了稳定堤防的作用。

边坡的构造需要根据土壤类型、坡度等因素进行设计，常见的边坡类型有天然坡、挂梁坡、折线坡等。

二、堤防的作用2.维护水文条件：堤防能够调节河道的水位和水流速度，维护河道的水文条件，保持河道的稳定性和导流能力。

3.农田灌排：堤防可以拦截、导流和排除农田内的地下水和降水，保持农田的灌溉条件，提高农田的产能和农作物的品质。

4.保护环境：堤防能够防止河水污染和水土流失，保护生态环境，减少地质灾害的发生。

5.公共建设：堤防还可以作为交通、供电、通信等公共设施的基础，为人民群众提供方便。

总结：堤防的构造与作用是水利水电二级建造师考试中的重要内容。

堤防的构造包括堤基、堤身、堤面和边坡，需要合理设计和施工，以确保其强度和稳定性。

水利水电工程建筑物的类型一、土石坝与堤防的构造及作用坝高分类:中坝高度30~70(m)坝的施工方法分类：碾压式土石坝/水力冲填坝/定向爆破推石坝碾压式土石坝分为1、均质坝：均一的黏性土料2、土质防身体分区坝：略上游或中心处的黏土为黏土心墙/靠上游处为黏土斜墙顶部水平厚度不小于3m，防渗体与坝顶设有保护层不小于1m。

3、非土料防渗体坝：参杂沥青.钢筋混凝土或其他材料防渗A为均质坝B/C为心墙坝D为斜墙坝E/F为非土料防渗体土石坝的构造及作用1、坝顶构造（图）坝顶宽度高坝10-15m中低坝5-10m护面材料为碎石，砌石，沥青，混凝土防浪墙坝顶上游设有不透水的混凝土或浆砌石防浪墙，坝基与坝体防渗体连接起来，以防高水位时漏水。

防浪墙高度1.0-1.2m2、防渗体设置作用：减少通过坝体和坝基的渗流量;降低浸润线.增加下游坝坡的稳定性;降低渗透坡降，防止防渗变形。

3、土石坝的护坡与坝坡排水护坡作用防止波浪淘刷、顺坝水流冲刷、冷冻破坏坝坡排水作用防止雨水冲刷下游坝坡，常设从横向连通排水沟50-100m设一处4、坝体排水（滤土排水）形式有贴坡排水/棱体排水/褥垫排水/管式排水/综合式排水作用是降低坝体浸润线及孔隙水压力，防止坝坡土冻胀破坏。

反滤层在防渗体--坝壳--排水体之间设置2-3层粒径不同砂石料，从大到小（图）堤防的构造与作用1、堤顶坡度采用2~3% 1级堤坡宽度不小于8m,2级不小于6m，3级及以下的不小于3m2、堤坡与戗台堤高超高6m背水坡宜设戗台，宽度不宜小于1.5m/风浪大的其宽度为波高的1~2倍，不宜小于3m3、防渗体与排水设施防渗体顶部应高于设计水位的0.5m以上二、混凝土坝的构造及作用主要类型：重力坝/拱坝/支墩坝1、重力坝的结构特点和类型（图）特点主要是依靠自身的重力产生的抗滑力维持稳定性横剖面基本呈三角形2、重力坝的构造及作用坝顶构造坝顶应高于校核洪水位。

防浪墙宜采用坝体连成整体钢筋混凝土，坝体间横缝处留有伸缩缝，并设止水，墙身高度可取1.2m重力坝的防渗和排水设施上游面和下游面水位以下部位，多采用具有防渗、抗冻和抗浸蚀混凝土重力坝的分缝与止水防止由于温度变化和地基不均匀沉降导致坝体裂缝横缝：永久性横缝沉降缝和温度缝/临时性横缝面键糟，埋设灌浆系统纵缝：铅直缝/斜缝/错缝（图）保持坝体整体性，待坝体温度冷却到稳定温度，缝宽达到0.5mm以上时在进行灌浆水平施工缝：混凝土浇筑前，必须清除老混凝土面浮渣，并凿毛，用压力水冲洗，再铺一层2~3cm的水泥砂浆，然后浇筑。

一、水利水电工程建筑物的类型及组成1水利水电工程等级划分（1）根据水利工程工程等级划分及洪水标准、工程规模、效益和在经济社会中的重要性划分为五等。

（2）水工建筑物的级别划分（永久建筑物根据工程等别和建筑物的重要性划分5级，临时建筑物根据保护对象、失事后果、使用年限和临时建筑物规模划分为3级）1）永久性建筑物级别2）大坝按上述为2、3级永久性建筑物，如坝高超过下表指标时，级别提高一级，但洪水标准可不提高。

3）提防工程的级别（100,2，个位数为0）（3）临时性建筑物级别：级别应按照其中最高级别确定，但对于3级临时性水工建筑物，符合该级别规定的指标不得少于现两项。

（4）水工建筑物分类及作用：1）挡水建筑物：各种闸、坝和提防等。

2）泄水建筑物：各种溢洪道、泄洪隧洞和泄水闸等。

3）输水建筑物：各种渠道、隧洞、管道等。

4）取水建筑物：各种取水口、进水闸等。

5）整治建筑物：如护岸工程，导流堤、丁坝、顺坝等。

6）专门建筑物。

（5）提防的特征水位：1）设防（防汛）水位：开始组织人员防汛的水位。

2）警戒水位：防汛人员必须迅速开赴防汛前线、准备抢险。

3）保证水位：提防的设计洪水位，河道遇提防的设计洪水时在堤前达到的最高水位。

（5）水库的特征水位1）校核洪水位：水库遭遇校核洪水时，坝前到达的最高水位。

2）设计洪水位：水库遭遇设计洪水时，坝前到达的最高水位。

3）防洪高水位：水库遇下游保护对象的设计洪水时，坝前到达的最高水位。

4）正常蓄水位（正常高水位、设计蓄水位、兴利水位）：正常运用时为满足设计的兴利要求在供水期开始时应蓄到的最高水位。

5）防洪限制水位（汛前限制水位）：在汛期允许兴利的上限水位，也是水库汛期防洪运用时的起调水位。

6）死水位：正常运用下，允许消落到的最低水位2土石坝与提防的构造及作用（1）土石坝的缺点：坝身不能溢流，必须另外修建泄水建筑物；施工导流条件差，不如砼坝便利；粘性土料施工受气候影响较大。

（2）土石坝的类型： 1）按坝高分：低坝（<30m）中坝（30-70）高坝（>70m）。

第一章水利水电工程施工技术1第一目水利水电第二节—水利水—电丁勹工程建筑物的类型程建筑物及建筑材料及相关要求一、土石坝与堤防的构造及作用二、混凝土坝的构造及作用考点一水利水电三、水闸的组成及作用工程建筑物的类型四、泵站的布置及水泵的分类五、水电站的组成及作用六、渠系建筑物的构造及作用考点二水利水电工程等级划分及特征水位考点三水利水电一工程合理使用年限及耐久性第二目水利水电工程勘察与测量卢第三节第三目水利水电工程建筑材氓｝永利水电工程施工导流与河道截流水利水电工程主体工程施工-L 按坝高分类：低坝、中坝(30m ,..._,70m)和高坝。

（一）土石坝的类型(1)均质坝。

2．辗压式土石坝(2)土质防渗体分区坝。

分黏土心墙坝、黏土斜墙坝(3)非土料防渗体坝。

一、土石坝与堤防的构造及作用l ．坝顶构造2．防渗体(1)土坝防渗体主要有心墙、斜墙、铺盖、截水墙等。

（二）土石坝的构造及作用3．护坡与坝坡排水4．坝体排水(l)排水设施—贴坡、棱体、褥垫、管式和综合式(2)反滤层（三）堤防的构造及作用l．主要依靠自身重量产生的抗滑力维持其稳定性。

（一）重力坝的结构特点和类型2．坝轴线一般为直线。

3．按坝体高度分为高坝、中坝(30m-70m)和低坝。

l ．坝顶构造12重力坝的防渗与排水设施(1)横缝二、混凝土坝的构造及作用（二）重力坝的构造及作用3．重力坝的分缝与止水(2)纵缝I (3)水平施工缝4．坝内廊道(1)基础灌浆廊道。

(2)坝体检修和排水廊道。

（三）重力坝的荷载与作用扬压力包括上浮—力及渗流压力。

（四）拱坝拱坝的结构特点拱坝的轴—线为弧—形。

（五）支墩坝可分为平板坝、连拱坝和大头坝。

三、水闸的组成及作用（一）水闸的类型(1)底板：分为平底板、低堰底板和反拱底板。

平底板可分为整体式和分离式两种。

1.闸室(2)闸墩(3)工作桥(4)胸墙：挡水，以减小闸门的高度。

（二）水闸的组成部分及其作用（1)铺盖（三）橡胶坝的组成及作用2．上游连接段(2)护底与护坡(3)上游翼墙(1)护坦（消力池）3．下游连接段(2)海漫与防冲槽(3)下游翼墙与护坡l．橡胶坝的类型2．橡胶坝的组成部分及作用l．泵站总体布置2．泵站进出水建筑物3．水泵的分类及性能四、泵站的布置及水泵的分类14．泵房的结构形式(1)按作用原理可分为叶片泵、容积泵和其他类型泵三大类。
