2F 311011水利水电工程等级划分及特征水位一、水工建筑物等级划分(1-5)等（一）水利水电工程等级划分（二）水工建筑物的级别划分1．永久性水工建筑物级别应根据建筑物所在工程的等别，以及建筑物的重要性确定为五级，分别为1、2、3、4、5级。
永久性水工建筑物级别表2F311011-2总结：主要建筑物1－2－3－4－5次要建筑物3－3－4－4－5水库大坝建筑物分级指标(1) 水库大坝按上述规定为2级、3级的永久性水工建筑物，如坝高超过表2F3110111-5指标，其级别可提高一级，但洪水标准可不提高。
(2)当永久性水工建筑物基础的工程地质条件复杂或采用新型结构时，对2-5级建筑物的可提高一级设计，但洪水标准可不提高。
堤防工程的防洪标准主要由防洪对象的防洪要求而定。
堤防工程的级别穿堤水工建筑物的级别，按所在堤防工程的级别和与建筑物规模相应的级别中的最高级别确定。
总之：10---20－30－50－100分为（5、4、3、2、1）2．临时性水工建筑物级别根据建筑物临时性水工建筑物的保护对象、失事后果、使用年限、规模确定。
分3、4、5三级。
对于同时分属于不同级别的临时性水工建筑物，其级别应按照其中最高级别确定。
对于3级临时水工建筑物，符合该级别规定指标不得少于两项。
二、水工建筑物的分类及作用1.按作用分类三、水库与堤防的特征水位1.水库的特征水位库容2.堤防工程特征水位(1)设防(防汛)水位。
开始组织人员防汛的水位。
(2)警戒水位。
当水位达到设防水位后继续上升到某一水位时，防洪堤随时可能出险，防汛人员必须迅速开赴防汛前线，准备抢险，这一水位称警戒水位。
(3)保证水位。
即堤防的设计洪水位，河道遇堤防的设计洪水时在堤前达到的最高水位。
总之：保证，警戒，设防2F311012土石坝与堤防的构造及作用一、土石坝的类型1.按坝高分类可分为低坝、中坝和高坝之：中坝30－702、按施工方法分类二、土石坝的构造及作用土石坝的基本剖面是梯形，主要由坝顶、防渗体、上下游坝坡、坝体排水、地基处理等三、堤防的构造与作用（调整）土质堤防的构造与作用和土石坝类似，包括坝顶、防渗体、护坡、坝坡排水及坝体排水、地基处理等构造。

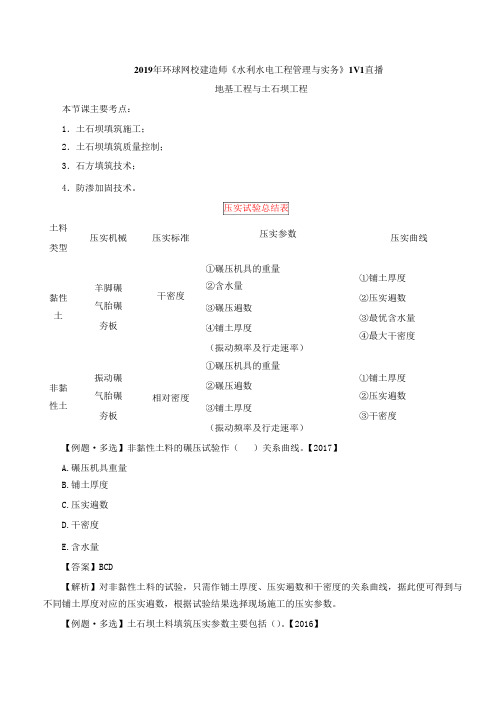

2019年环球网校建造师《水利水电工程管理与实务》1V1直播
地基工程与土石坝工程
本节课主要考点：
1．土石坝填筑施工；
2．土石坝填筑质量控制；
3．石方填筑技术；
4．防渗加固技术。
压实试验总结表
压实参数 土料
压实机械
压实标准 干密度 压实曲线 类型
①碾压机具的重量
②含水量 ①铺土厚度 羊脚碾
气胎碾 夯板 黏性
土
②压实遍数 ③碾压遍数 ③最优含水量
④最大干密度 ④铺土厚度
（振动频率及行走速率）
①碾压机具的重量
②碾压遍数 振动碾
气胎碾 夯板 ①铺土厚度 ②压实遍数 ③干密度 非黏
性土
相对密度 ③铺土厚度
（振动频率及行走速率）
【例题·多选】非黏性土料的碾压试验作（
）关系曲线。
【2017】 A.碾压机具重量
B.铺土厚度
C.压实遍数
D.干密度
E.含水量
【答案】BCD
【解析】对非黏性土料的试验，只需作铺土厚度、压实遍数和干密度的关系曲线，据此便可得到与 不同铺土厚度对应的压实遍数，根据试验结果选择现场施工的压实参数。
【例题·多选】土石坝土料填筑压实参数主要包括（）。
【2016】。
2F313033石方填筑技术堆石坝坝体材料分区主要有垫层区、过渡区、主堆石区、下游堆石区（次堆石料区）等。
1．堆石体填筑可采用自卸汽车后退法或进占法卸料，推土机摊平。
2．垫层料、过渡料和一定宽度的主堆石的填筑应平起施工，均衡上升。
主次堆石可分区、分期填筑，其纵横坡面上均可布置施工临时道路。
3．坝料填筑宜采用进占法卸料。
三、堆石体的压实参数和质量控制面板堆石坝堆石体的压实参数（碾重、铺层厚和碾压遍数等）应通过碾压试验确定。
1.通常堆石压实的质量指标，用压实重度换算的孔隙率n来表示，现场堆石密实度的检测主要采取试坑法。
（14年考点）2.垫层料、反滤料级配控制的重点是控制加工产品的级配。
3.过渡料主要是通过在施工时清除界面上的超径石来保证对垫层料的过渡性。
2F313034防渗加固技术土石坝防渗处理的基本原则是“上截下排”。
即在上游迎水面阻截渗水；下游背水面设排水和导渗，使渗水及时排出。
堤防的防渗处理与土石坝基本相同。
一、上游截渗法黏土斜墙法；抛土和放淤法；灌浆法；防渗墙法；截水墙（槽）法二、下游排水导渗法（14年多）1.导渗沟法在坝背水坡及其坡脚处开挖导渗沟，排走背水坡表面土体中的渗水.根据反滤沟内所填反滤料的不同，反滤导渗沟可分为两种：土工织物导渗沟，砂石导渗沟。
2.贴坡排水法。
在背水坡作贴坡反滤导渗。
顶部应高出渗流的逸出点，贴坡反滤导渗可以分为两种：土工织物反滤层，砂石反滤层。
3.排渗沟法对于因坝基渗漏造成坝后长期积水，使坝基湿软，承载力下降，坝体浸润线抬高；或由于坝基面有不太厚的弱透水层，坝后产生渗透破坏，而水库又不能降低水位或放空，在上游无法进行防渗处理时，则可在下游坝基设置排渗沟，及时排渗，以减少渗流危害。
排渗沟分为明沟和暗沟两种。
例：1．面板堆石坝堆石压实的质量指标用（B）表示．A．密实度B．孔隙率C．含水率D．干密度。
2F313030土石坝和堤防工程
2F313031料场规划
一、料场规划的基本内容
料场规划的基本内容包括空间规划、时间规划和料场质与量的规划。
二、料场规划的基本要求
实际可开采总量与坝体填筑量之比一般为：土料2～2.5，砂砾料1.5～2，水下砂砾料2～3，石料1.5～2，反滤料应根据筛后有效方量确定，一般不宜小于3。
2F313032土方填筑技术
一、土方填筑压实机械
土方填筑压实机械分为静压碾压（如羊脚碾、气胎碾等）、振动碾压、夯击（如夯板）三种基本类型。
二、土料压实标准
对于黏性土用干密度控制，对于非翁性土以相对密度控制。
控制标准随建筑物的等级不同而不同。
三、压实参数的确定
土料填筑压实参数主要包括碾压机具的重量、含水量、碾压遍数及铺土厚度等，对于振动碾还应包括振动频率及行走速率等。
（14年案）
为土料塑限。
（12年考点）
四、土石坝、堤防填筑施工
根据施工方法的不同，土石坝分为干填碾压（碾压式）、水中填土、水力冲填（包括水坠坝）等类型。
堤防的施工方法与土石坝基本一致。
其中，碾压式土石坝最为普遍。
（一）作业内容
碾压土石坝的施工作业，包括准备作业、基本作业、辅助作业和附加作业。
1.准备作业包括：“一平四通”即平整场地、通车、通水、通电、通信，修建生产、生活福利、行政办公用房以及排水清基等项工作。
2.基本作业包括：料场土石料开采，挖、装、运、卸以及坝面铺平、压实、质检等项作业。
（二）坝面作业
坝面作业包括铺土、平土、洒水或晾晒（控制含水量）、土料压实、修整边坡、铺筑反滤层、排水体及护坡、质量检查等工序。
铺料、整平和压实三个主要工序。
可按流水作业进行组织。
1.铺料与整平
（1）铺料宜平行坝轴线进行，进人防渗体内铺料，自卸汽车卸料宜用进占法倒退铺土，应在坝面设专用“路口”。
（2）按设计厚度铺料整平是保证压实质量的关键。
心墙坝或斜墙坝铺筑时应向上游倾斜1%~2%的坡度，均质坝应使中部凸起，向上下游倾斜1%~2%的坡度。
（3）黏性土料含水量偏低，主要应在料场加水，若需在坝面加水，应力求“少、勤、匀”，以保证压实效果。
石碴料和砂砾料压实前应充分加水，确保压实质量。
2.碾压
碾压机械的开行方式通常有：进退错距法和圈转套压法两种。
错距宽度b计算：
3.接头处理
（1）在坝体填筑中，层与层之间分段接头应错开一定距离，同时分段条带应与坝轴
平行布置，各分段之间不应形成过大的高差。
接坡坡比一般缓于1：3。
（2）坝体填筑中，一般都采用土、砂平起的施工方法，其分为两种：一是先土后砂法，即先填土料后填砂砾反滤料；另一种是先砂后土法，即先填砂砾料后填土料。
土砂结合部可用气胎碾进行压实。
无此条件时可采用夯实机具，宜先夯土边一侧，等合格后再夯反滤料，不得交替夯实。
（3）对于坝身与混凝土结构物（如涵管、刺墙等）的连接，靠近混凝土结构物部位不能采用大型机械压实时，可采用小型机械夯或人工夯实.填土碾压时，要注意混凝土结构物两侧均衡填料压实，以免对其产生过大的侧向压力，影响其安全。
（12年案例考点）
五、土方填筑质量控制
土石坝施工质量控制主要包括料场的质量检查和控制、坝面的质量检查和控制。
在坝面作业中，应对铺土厚度、土块大小、含水量、压实后的干密度等进行检查，并提出质量控制措施。
对黏性土，含水量的检测是关键，可用含水量测定仪测定。
干密度的测定，黏性土一般可用体积为200～500cm3的环刀测定；砂可用体积为500cm3的环刀测定；砾质土、砂砾料、反滤料用灌水法或灌砂法测定；堆石因其空隙大，一般用灌水法测定。
当砂砾料因缺乏细料而架空时，也用灌水法测定。
（09年考点）在施工特征部位和防渗体中，选定一些固定取样断面，沿坝高5～l0m，取代表性试样（总数不宜少于30个）进行室内物理力学性能试验，对土层层间结合处是否出现光面和剪力破坏应引起足够重视。
在填筑排水反滤层过程中，每层在25mX25m的面积内取样1～2个，对条形反滤层，每隔50m设一取样断面，每个取样断面每层取样不得少于4个。
（10、12年考点）
例：
1.测定混凝土面板堆石坝的堆石干密度一般采用（D）法。
A．环刀
B．烘干
C．灌砂
D．灌水
2.对土料场的（C）的检查和控制最为重要．
A．土块大小
B．杂质含量
C．含水量
D．土质情况
3．在确定土料压实参数的碾压试验中，一般以单位压实遍数的压实厚度（A）者最经济合理。
A．最大
B．最小
C．等于零
D．无穷小
4．某坝面碾压施工设计碾压遍数为5遍，碾滚净宽为4m，则错距宽度为（B）m。
A.0.5
B.0.8
C.1.0
D.1.5。
