开发板的工作原理
开发板是一种集成电路板，用于支持和实现电子设备的原型设计和开发。
它包含了处理器，内存，输入输出接口和其他电子组件，以及用于连接和编程的接头和插口。
开发板的工作原理可以简单概括为以下几个步骤：
1. 供电：首先，开发板需要通过连接电源来提供电力。
通常，它可以连接到电源适配器或者电池来获取所需的电流和电压。
2. 主控芯片：开发板上的主控芯片负责整个系统的控制和协调。
它通常是一个集成的微控制器或者微处理器，负责执行程序和处理各种输入输出操作。
主控芯片可以根据特定的需求和设计来选择，例如使用ARM、AVR或者STM32等。
3. 外设接口：开发板上的主控芯片会通过各种接口与其他外设连接。
这些外设接口可以包括数字输入输出（例如GPIO和串口），模拟输入输出（例如ADC和DAC），以太网接口，无线通信（例如Wi-Fi和蓝牙）等。
4. 编程和调试：开发板通常会提供编程和调试接口，以便开发人员能够在芯片上加载程序代码，并对其进行调试和测试。
这些接口可以是JTAG、SWD、UART等，使得开发人员可以通
过开发环境（例如Keil、IAR等）进行软件开发和调试。
5. 扩展性：开发板通常具有良好的扩展性，以便开发人员能够添加额外的模块和硬件来满足特定的应用需求。
例如，可以通
过插槽或者接口连接传感器模块、显示屏、存储设备等。
总而言之，开发板的工作原理是通过供电使主控芯片工作，然后通过外设接口与其他组件通信，并通过编程和调试接口加载代码和进行调试。
这使得开发人员能够进行原型设计、软硬件开发和功能测试。

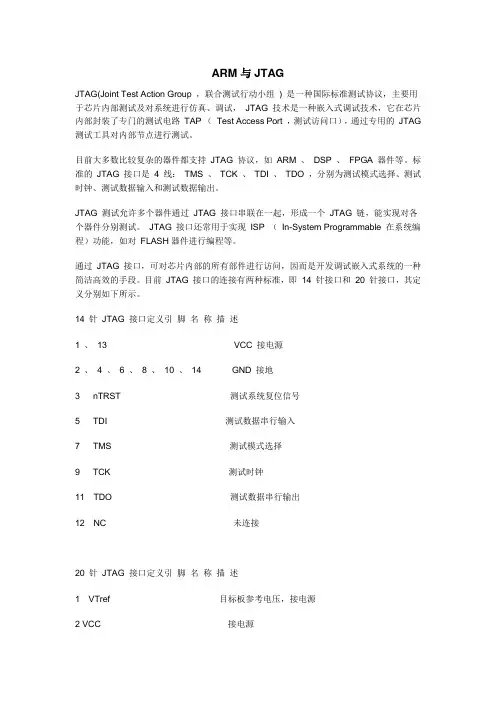

ARM与JTAGJTAG(Joint Test Action Group ，联合测试行动小组) 是一种国际标准测试协议，主要用于芯片内部测试及对系统进行仿真、调试，JTAG 技术是一种嵌入式调试技术，它在芯片内部封装了专门的测试电路TAP （Test Access Port ，测试访问口），通过专用的JTAG 测试工具对内部节点进行测试。
目前大多数比较复杂的器件都支持JTAG 协议，如ARM 、DSP 、FPGA 器件等。
标准的JTAG 接口是4 线：TMS 、TCK 、TDI 、TDO ，分别为测试模式选择、测试时钟、测试数据输入和测试数据输出。
JTAG 测试允许多个器件通过JTAG 接口串联在一起，形成一个JTAG 链，能实现对各个器件分别测试。
JTAG 接口还常用于实现ISP （In-System Programmable 在系统编程）功能，如对FLASH器件进行编程等。
通过JTAG 接口，可对芯片内部的所有部件进行访问，因而是开发调试嵌入式系统的一种简洁高效的手段。
目前JTAG 接口的连接有两种标准，即14 针接口和20 针接口，其定义分别如下所示。
14 针JTAG 接口定义引脚名称描述1 、13 VCC 接电源2 、4 、6 、8 、10 、14 GND 接地3 nTRST 测试系统复位信号5 TDI 测试数据串行输入7 TMS 测试模式选择9 TCK 测试时钟11TDO 测试数据串行输出12NC 未连接20 针JTAG 接口定义引脚名称描述1VTref 目标板参考电压，接电源2 VCC 接电源3 nTRST 测试系统复位信号4、6、8、10、12、14、16、18、20 GND 接地5 TDI 测试数据串行输入7 TMS 测试模式选择9 TCK 测试时钟11 RTCK 测试时钟返回信号13 TDO 测试数据串行输出15 nRESET 目标系统复位信号17 、19 NC 未连接下面以S3C4510B开发板为例说明JTAG接口：在保证电源电路、晶振电路和复位电路正常工作的前提下，可通过JTAG 接口调试S3C4510B，在系统上电前，首先应检测JTAG 接口的TMS 、TCK 、TDI 、TDO 信号是否已与S3C4510B 的对应引脚相连，其次应检测S3C4510B 的nEWAIT 引脚（Pin71 ）是否已上拉，ExtMREQ 引脚（Pin108 ）是否已下拉，对这两只引脚的处理应注意，作者遇到多起S3C4510B 不能正常工作或无法与JTAG 接口通信，均与没有正确处理这两只引脚有关。
avr单片机gcc程序设计一、前言AVR单片机是一种常见的嵌入式系统处理器，广泛应用于各种电子设备中。
GCC是一款常用的C语言编译器，也可以用于AVR单片机程序设计。
本文将介绍如何使用GCC进行AVR单片机程序设计。
二、准备工作1. 安装GCC编译器GCC编译器可以在Linux、Windows和Mac OS X等操作系统上安装。
安装方法请参考相关文档。
2. 安装AVR-GCC工具链AVR-GCC工具链包括编译器和调试器等工具，可以在Linux、Windows和Mac OS X等操作系统上安装。
安装方法请参考相关文档。
3. 准备开发板选择一款支持AVR单片机的开发板，并连接到计算机上。
4. 编写代码使用C语言编写程序，并保存为.c文件。
三、编译过程1. 编译源代码打开命令行终端，进入.c文件所在目录，执行以下命令：avr-gcc -mmcu=atmega328p -Wall -Os -o main.o main.c其中，-mmcu选项指定了目标单片机型号；-Wall选项启用所有警告信息；-Os选项启用优化；-o选项指定输出文件名。
2. 生成可执行文件执行以下命令：avr-gcc -mmcu=atmega328p -o main.elf main.o其中，-mmcu选项指定了目标单片机型号；-o选项指定输出文件名。
3. 生成HEX文件执行以下命令：avr-objcopy -j .text -j .data -O ihex main.elf main.hex其中，-j选项指定要复制的段；-O选项指定输出格式。
四、烧录过程使用AVR ISP编程器将HEX文件烧录到目标单片机中。
五、调试过程可以使用AVR-GDB进行调试。
首先需要在编译源代码时添加-g选项，生成带有调试信息的可执行文件。
然后执行以下命令：avr-gdb main.elf进入GDB调试界面后，可以使用各种GDB命令进行调试。
六、结语本文介绍了AVR单片机GCC程序设计的基本过程，包括准备工作、编译过程、烧录过程和调试过程。
A VR单片机与PIC单片机程序烧录说明1，A VR单片机程序烧录我们使用的辅助工具是A VR Studio 4和A VR烧录器(JTAGICE mkll)，下面介绍一下A VR单片机程序烧录的步骤。
a, 将A VR 烧录器通过串口线将开发板连接至电脑，开发板需要外接电源。
b，打开A VR Studio 4，关闭自动启动的提示窗口。
c，打开烧录器和外接电源d，点击菜单栏中的“Tools”——点击下拉菜单里的“programmer A VR——点击右边显示菜单里的”connect”。
e，如果正常连接，就会显示一个设置画面，点击main设置菜单里设置单片机的型号，点击Fuses设置熔丝位，设置好后别忘了点击右下角的read键下熔丝的位置，点击program装载编译好的文件，第一行为.hex文件。
f，文件装载好以后点击相应后面的program键就可以将程序下载到单片机里面了。
2，PIC单片机程序烧入我们使用的辅助工具为MPLAB IDE v8.60和MPLAB ICD 2.下面介绍一下PIC单片机程序烧入的步骤。
a, 现将MPLAB ICD 2通过串口线将开发板连接至电脑。
开发板不需要外接电源b, 打开MPLAB IDE v8.60，关闭自动启动的窗口。
c, 在菜单栏中点击“Configure”菜单——“Select Device”——在“Device”中选择我们所需要的单片机类型（例如我们选择：PIC16F1829）——点击“OK”。
d，点击“Programmer”菜单——“Select Programmer”——选择“MPLAB ICD 2”。
e，点击“File”菜单——“Import”——选择要烧入的程序文件——点击菜单栏第三行最右边的“Resert and Connect to ICD”图标——点击菜单栏最左边的“Programmer target device”——待output窗口中出现successful后说明程序成功的下载到单片机中。
