第10章 声学仿真试验

次声波 特点一
频率在10－4～20 Hz之间 的机械波，人耳听不到。
由于它具有衰减极小的特
点，具有远距离传播的突出 特点。
特点二
用途
因为大气湍流、火山爆发、地震、
陨石落地、雷暴、磁暴等大规模自
然活动中，都有次声波产生，因此，
它是研究地球、海洋、大气等大规 模运动的有力的工具。
2、声学分类及研究内容
3.声功率（W）
声功率是指单位时间内，声波通过垂直于传播 方向某指定面积的声能量。在噪声监测中，声功率 是指声源总声功率，单位为W。
4.声强（I）
声强是指单位时间内，声波通过垂直于声波传 播方向单位面积的声能量，单位为W/s2。
5.声压（p）
声压是由于声波的存在而引起的压力增值。声 波是空气分子有指向、有节律的运动。声压单位为 Pa。
水声学是近代声呐设计和海洋开发的技术基础．军事上所用的声呐设备及海 洋开发中所用的地震勘探设备、剖面仪等都是利用水声技术研制出来的． 语言声学和生理声学研究人类发声和对声音的感受．随着近代信息科学的发 展，语言合成，语言识别的理论得到迅速发展．人机对话系统正在成为研究 的热点．生理声学的研究和心理声学相结合为环境噪声的评价及噪声控制标 准提供基础． 建筑声学为现代大型剧场、大会堂的设计提供声学指导，也为城市噪声控制 提供标准．对噪声和振动的研究还是和国防密切相关的课题．火箭、导弹飞 行时的振动及其控制一直是衡量它们总体性能的重要指标． 电声学的发展和近代通讯技术紧密相关．通讯、广播及日常生活中所使用的 各种高音质音响设备为丰富人们的文化生活起着越来越大的作用． 超声及其应用是近代声学发展最迅速的新兴分支．超声无损检测、超声诊断、 超声医疗已在工业及生活方面发挥作用．
声学原理及声学测试幻灯片PPT

波的表达式，还可以从动力学角度分析媒质中质元的受力与形
变，从而得到动力学方程即波动的微分方程，其解就是前面的
波动方程。我们不作这样的分析（数理方程中出现），而是通 过求偏导数得出这样的方程：
y Acos(t x )
v
2 y t 2
A 2
c os (t
x 2y v ), x2
A
2
v2
c os (t
若平面波的波源作简谐振动，则在波已传到的区域中各质 元都按波源振动的频率作简谐振动， 这样的波就称为平面简 谐波。可以证明，其它复杂的波可视为平面简谐波的叠加。
思考问题的方法：因为同一波面上各质元的位相相同，所以要 描述某一波面上各质元的振动状态，只需任意选择其上一点作 为代表，描述这个“代表点”的振动状态，就是描述了波面上 所有质元的运动。波射线上的各点，可以看作是各波面的“代 表点”。若能描述波射线上各点的振动状态，也就是描述了媒 质中各质元的运动，用这样的方法，把描述空间各点的运动转 变为讨论一直线上各点的运动，问题得到了简化。
二、本章的基本要求
1、理解波动的本质及其物理图象，建立正确的波动概念；
2、掌握描述波动的基本物理量（波长、波速、波的频率）的 物理意义和相互关系；
3、掌握平面简谐波的概念及其方程，理解波的空间周期性和 时间周期性的含义；
4、了解波的能量传播特征及能量密度和能流密度的物理意义 及数学表达式；
5、了解波的叠加原理及波干涉的一般概念； 6、掌握驻波产生的条件，理解驻波方程的导出及驻波的特点； 7、了解机械波的多普勒效应及其产生原因。

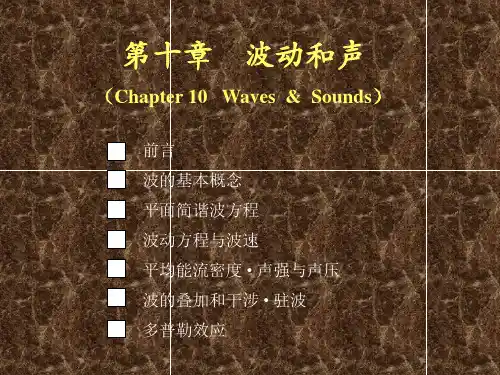

第十章 波动和声
（Chapter 10 Waves & Sounds）
前言 波的基本概念 平面简谐波方程 波动方程与波速 平均能流密度 • 声强与声压 波的叠加和干涉 • 驻波 多普勒效应

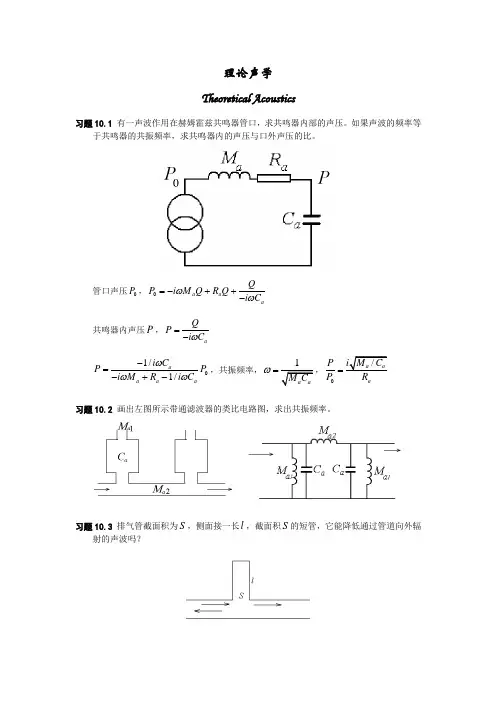

理论声学 Theoretical Acoustics习题10.1 有一声波作用在赫姆霍兹共鸣器管口，求共鸣器内部的声压。

如果声波的频率等于共鸣器的共振频率，求共鸣器内的声压与口外声压的比。

管口声压0P ，0a a aQPi M Q R Q i C ωω=-++-共鸣器内声压P ，aQP i C ω=-01/1/aa a ai C P P i M R i C ωωω-=-+-，共振频率，ω=0a P P =习题10.2 画出左图所示带通滤波器的类比电路图，求出共振频率。

习题10.3 排气管截面积为S ，侧面接一长l ，截面积S 的短管，它能降低通过管道向外辐射的声波吗？入管()()()11121exp exp A P x P ikx P ikx =+-()()()111210exp exp A SQ x P ikx P ikx c ρ=+-⎡⎤⎣⎦ 出管()()131exp B P x P ikx =()()1310exp B SQ x P ikx c ρ=短管()()()24252exp exp C P x P ikx P ikx =+-()()()242520exp exp C SQ x P ikx P ikx cρ=--⎡⎤⎣⎦ 2x l =处0C Q =，()46exp P P ikl =-，()56exp P P ikl =120x x ==处，()()()000A B C P P P ==，()1234562cos P P P P P P kl +==+=()()()0000A B C Q Q Q -+=，123450P P P P P --+-=()()()123453632sin 1tan P P P P P P iP kl P i kl -=--=+=+⎡⎤⎣⎦ ()1322tan P P i kl =+⎡⎤⎣⎦，3P =习题11.1 在0z =界面两侧的两种介质的声速分别是1c 和2c 。

声学振动分析声学振动分析是一项重要的技术，它通过对声音的振动特性进行研究和分析，揭示了许多与声学振动有关的科学原理和应用技术。

本文将探讨声学振动的基本概念、分析方法和应用领域。

一、声学振动的基本概念声学振动是指物体在受到外界力的作用下，产生的机械运动所产生的声音现象。

声音是由空气、液体或固体等介质中的分子振动引起的，它的传播速度和频率与介质的性质有关。

声学振动的基本参数包括频率、振动形态和声压级等。

频率是指声音振动的频率，用赫兹（Hz）表示；振动形态描述了声音的波形特征，可以通过傅里叶变换等方法来分析；声压级是表示声音强度的指标，通常用分贝（dB）来表示。

二、声学振动分析方法声学振动分析主要借助数学模型和计算机模拟来实现。

以下是声学振动分析常用的方法：1. 声学测量方法：通过使用专业的声学测量设备，例如声音分析仪、声级计等，对声音的频率、声压级等进行测量和统计分析。

2. 模态分析方法：模态分析主要用于分析结构体在特定频率下的振动模态和振型。

通过对结构体进行激励，并测量其振动响应，可以得到结构体的固有频率和振型。

3. 有限元分析方法：有限元分析是一种广泛应用于工程领域的数值分析方法，可以用于模拟和分析结构体在声场激励下的振动响应。

该方法基于有限元模型，通过求解结构体的振动方程，得到其频率响应和振型。

4. 声学仿真方法：声学仿真是利用电脑模拟技术，通过建立声学模型和数字计算模型，对声学振动进行数值模拟和分析。

这种方法可以在不同环境和条件下对声学振动进行仿真实验，以便研究其特性和优化设计。

三、声学振动分析的应用领域声学振动分析在许多领域具有重要应用价值，以下列举几个常见的应用领域：1. 声学工程：声学振动分析可以用于声学设计和噪声控制。

通过对声学环境和声音传播特性进行分析，可以优化建筑结构、减少噪声污染，并提高声学性能。

2. 航空航天：声学振动分析在航空航天工程中广泛应用。

它可以用于飞机、火箭、发动机等结构的振动分析和噪声控制，保证飞行器的安全性和舒适性。
