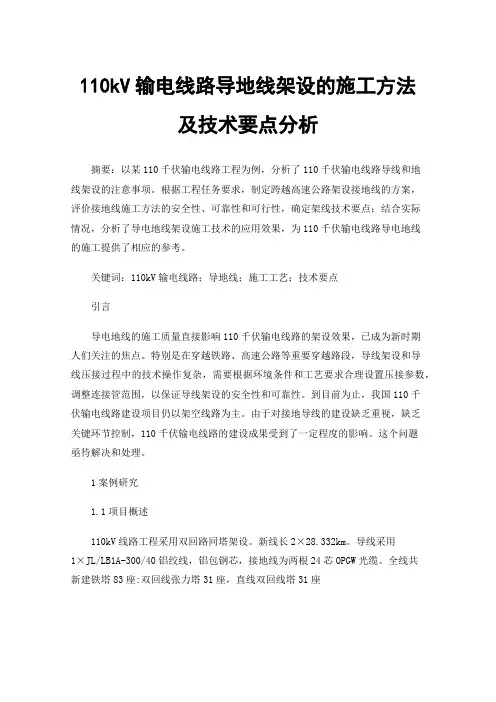

110kV输电线路导地线架设的施工方法及技术要点分析摘要：以某110千伏输电线路工程为例，分析了110千伏输电线路导线和地线架设的注意事项。
根据工程任务要求，制定跨越高速公路架设接地线的方案，评价接地线施工方法的安全性、可靠性和可行性，确定架线技术要点；结合实际情况，分析了导电地线架设施工技术的应用效果，为110千伏输电线路导电地线的施工提供了相应的参考。
关键词：110kV输电线路；导地线；施工工艺；技术要点引言导电地线的施工质量直接影响110千伏输电线路的架设效果，已成为新时期人们关注的焦点。
特别是在穿越铁路、高速公路等重要穿越路段，导线架设和导线压接过程中的技术操作复杂，需要根据环境条件和工艺要求合理设置压接参数，调整连接管范围，以保证导线架设的安全性和可靠性。
到目前为止，我国110千伏输电线路建设项目仍以架空线路为主。
由于对接地导线的建设缺乏重视，缺乏关键环节控制，110千伏输电线路的建设成果受到了一定程度的影响。
这个问题亟待解决和处理。
1案例研究1.1项目概述110kV线路工程采用双回路同塔架设。
新线长2×28.332km。
导线采用1×JL/LB1A-300/40铝绞线，铝包钢芯，接地线为两根24芯OPGW光缆。
全线共新建铁塔83座:双回线张力塔31座，直线双回线塔31座52号线塔。
其中A32~A35为抗拉施工段，A34~A35穿越山昆高速，整个铁塔为典型的南网设计塔，穿越施工段采用双回路架设，导线为1×JL/LB1A-300/40铝包钢芯铝绞线。
接地线是两根24芯OPGW光缆。
1.2任务要求(1)完成跨高速公路的封网施工。
(2)接地导体的安装。
(3)张紧段的紧固和附件的安装。
2110kV输电线路导线地线架设施工方案本文以110千伏输电线路工程地线施工为核心，分析了110千伏输电线路架设的跨越施工方法和技术要点。
2.1工程量分析根据110千伏线路工程的现场条件，施工架线段为双回线A32~A35，全长1025米，新建线路架设的施工工艺包括闭合交叉网络和架设接地导线两部分，如表1所示。
封面作者：PanHongliang仅供个人学习110kV电缆敷设施工方案1.工程简况在某220kV变电站至某110kV变电站输电线路全部采用电缆方式，本期建设两回电缆线路，电缆路径3.852km，采用ZR-YJLW02-64/110－1×800mm2电缆共24268M，电缆采用2个交叉互联段连接方式，共制作GIS电缆终端头6个、电缆绝缘中间头24个、电缆直通中间头12个，交叉互联箱8个、接地箱6个、240mm2接地电缆400M、240mm2同轴电缆400M，敷设36芯光缆4.1km。
2.施工机械110KV高压电缆敷设必备机具主要包括:电缆输送机、电缆支架、牵引机、滑车、输送机控制电源箱、动力及控制电缆等。
2.1电缆输送机电缆输送机的配置一般考虑如下几点:（1）电缆输送机是电缆敷设的核心设备,主要参数包括输送速度、额定输送能力、外形尺寸,电缆外径适用范围等。
输送速度要求6m/min。
（2）根据设计所提供的电缆分盘情况，每单根长度640m左右,而每个电缆井(80m左右)均应放置电缆输送机,在转弯井处尽可能多布置1台,综合考虑每根电缆施工共需要10台(包括2台备用)电缆输送机,就可以满足施工需求。
若通道的转弯较少,可减少输送机的数量。
（3）输送机型号主要有80-150、70-180等，据调查一般110kV高压电缆外径在80～110mm之间，因此，输送机可调范围80～110mm可满足一般施工需求。
70-180机型为管道型输送机，外形尺寸较小，下井方便，户外也可使用,一般井口直径0.75～0.8m，户外型输送机无法进人，可选此机型。
2.2总控箱和分控箱总控箱设置在两端时,由于220V供电线路引起电压压降，造成末端输送机电压过低，输送功率达不到额定出力，出现输送机不同步现象，对电缆容易造成伤害。
故应把总控箱放置在中间位置的电缆井内，每台输送机配置1个分控箱。
2.3动力电缆和控制电缆所有分控箱与总控箱之间都有动力电缆和控制电缆相连接,特别注意动力电缆如果截面不足,电压降落较大,影响输送机同步。
