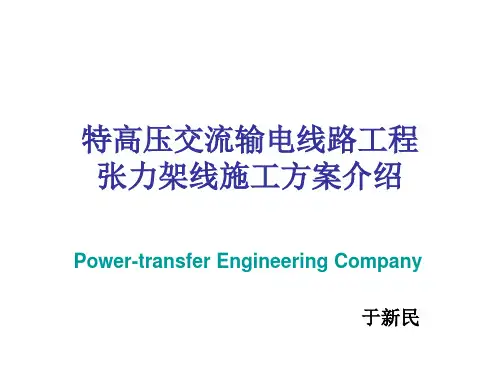

特高压交流输电线路工程张力架线施工典型方案.pptx

XXX线路工程张力架线施工方案批准：审核：编写：建设单位意见：运行单位意见：XXX公司XXXX年XX 月施工方案签名页2.工程概况2.1 XXX线路工程起自XXX变电站，终至XXX变电站，线路长度XXkm使用杆塔XX基。

工期：XXXX年XX月XX日开工，竣工时间：XXXX年XX月XX日。

2.2本工程导线采用XXX钢芯铝绞线。

地线采用XXX镀锌钢绞线/铝包钢绞线/OPGW光缆。

采用张力架线施工方法，按每个放线段作为施工段。

架线施工时间为XXXXP XX月XX日~XXX年XX月XX日2.3为使本工程架线施工任务安全按期完成，特编制本张力架线施工方案3.施工组织措施3.1施工组织结构工作负责人：XXX电话：XXX技术负责人：XXX电话：XXX安全负责人：XXX电话：XXX工作班人员：X个班组，技工XX人，辅助工XX人，共XX人（包括放线准备、导地线展放、紧线、平衡挂线、附件安装、压接等人员）职责：工作负责人：全面负责组织、指挥工作班人员安全开展本次架线施工的各项工作，完成本工程架线施工任务。

技术负责人：负责对本项工作提出技术方案并交底，助工作负责人的工作，解决现场技术问题，检查督促各项施工技术措施的落实。

安全负责人：负责对施工现场的安全教育和监督，督促各项安全措施的落实，及时制止违反安规等规章制度的行为和现象。

施工人员：服从工作负责人的指挥，正确佩戴和使用劳保防护用品，按照施工工艺标准、遵守安全操作规程按时完成工作负责人所安排的工作任务。

3.2施工组织分工第一组：放线准备组长：XXX组员：XXX XXX等XX 人负责搭设跨越架、悬挂瓷瓶及放线滑车、布置牵张场地、挖埋临锚等准备工作。

第二组：放紧线、压接组长：XXX组员：XXX XXX等XX 人负责展放导引绳/牵引绳、展放导地线、压接、紧线等放紧线工作。

第三组：附件安装组长：XXX组员：XXX XXX等XX 人负责导地线平衡/半平衡挂线、安装悬垂线夹、防振锤、间隔棒、跳线等附件安装工作。

水利电力部基本建设司超高压架空输电线路张力架线施工工艺导则SDJJS 2—87（试行）编制单位：中国电机工程协会输变电专业委员会线路施工技术分会批准单位：水利电力部基本建设司执行日期：1987年11月关于试行《超高压架空输电线路张力架线施工工艺导则》的通知（87）基送字第163号各电业管理局、省水电局（电力局）、西北、上海建设局、超高压输变电建设公司、省（市）送变电工程公司：我国在超高压架空输电线路张力架线施工方面已取得了较丰富的经验，为及时总结、整理这些经验以便更好地指导今后的张力架线施工，中国电机协会输变电专业委员会线路施工技术分会组织制订了《超高压架空输电线路张力架线施工工艺导则》，并经过专业会议审查通过。

现经中国电机协会推荐，由我司颁发试行。

本导则由水利电力部电力建设研究所负责管理，各单位在试行中发现的问题及改进意见，请函告北京良乡水利电力部电力建设研究所。

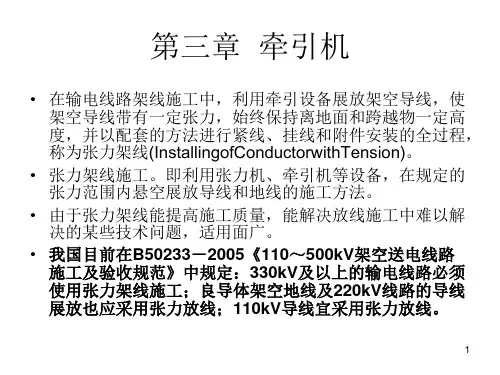

1987年11月11日目录第一章总则----------------------------------------------------------------------------------第二章施工准备-----------------------------------------------------------------------------第一节机具准备---------------------------------------------------------------------------第二节跨越施工准备---------------------------------------------------------------------第三节放线滑车准备---------------------------------------------------------------------第三章张力架线--------------------------------------------------------------------------- 第一节施工段及张、牵场---------------------------------------------------------------------------- 第二节导引绳、牵引绳和地线展放---------------------------------------------------------------- 第三节张力放线主要施工计算---------------------------------------------------------------------- 第四节张力放线施工操作--------------------------------------------------------------------------- 第五节放线质量和施工安全-------------------------------------------------------------------------第一章总则第1.0.1条在高压架空输电线路架线工程中，用张力放线方法展放导线，以及用与张力放线相配合的工艺方法进行紧线、挂线、附件安装等各项作业的整套架线施工方法，叫做张力架线。

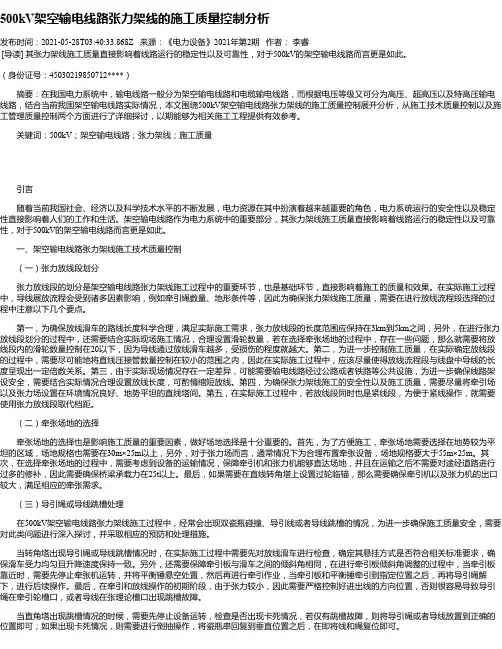

500kV架空输电线路张力架线的施工质量控制分析发布时间：2021-05-28T03:40:33.868Z 来源：《电力设备》2021年第2期作者：李睿[导读] 其张力架线施工质量直接影响着线路运行的稳定性以及可靠性，对于500kV的架空输电线路而言更是如此。

（身份证号：45030219850712****）摘要：在我国电力系统中，输电线路一般分为架空输电线路和电缆输电线路，而根据电压等级又可分为高压、超高压以及特高压输电线路，结合当前我国架空输电线路实际情况，本文围绕500kV架空输电线路张力架线的施工质量控制展开分析，从施工技术质量控制以及施工管理质量控制两个方面进行了详细探讨，以期能够为相关施工工程提供有效参考。

关键词：500kV；架空输电线路；张力架线；施工质量引言随着当前我国社会、经济以及科学技术水平的不断发展，电力资源在其中扮演着越来越重要的角色，电力系统运行的安全性以及稳定性直接影响着人们的工作和生活。

架空输电线路作为电力系统中的重要部分，其张力架线施工质量直接影响着线路运行的稳定性以及可靠性，对于500kV的架空输电线路而言更是如此。

一、架空输电线路张力架线施工技术质量控制（一）张力放线段划分张力放线段的划分是架空输电线路张力架线施工过程中的重要环节，也是基础环节，直接影响着施工的质量和效果。

在实际施工过程中，导线展放流程会受到诸多因素影响，例如牵引绳数量、地形条件等，因此为确保张力架线施工质量，需要在进行放线流程段选择的过程中注意以下几个要点。

第一，为确保放线滑车的路线长度科学合理，满足实际施工需求，张力放线段的长度范围应保持在3km到5km之间，另外，在进行张力放线段划分的过程中，还需要结合实际现场施工情况，合理设置滑轮数量，若在选择牵张场地的过程中，存在一些问题，那么就需要将放线段内的滑轮数量控制在20以下，因为导线通过放线滑车越多，受损伤的程度就越大。

第二，为进一步控制施工质量，在实际确定放线段的过程中，需要尽可能地将直线压接管数量控制在较小的范围之内，因此在实际施工过程中，应该尽量使得放线流程段与线盘中导线的长度呈现出一定倍数关系。

电力技术应用Telecom Power Technology图1　特高压输电线路架线施工放线3　1 000 kV特高压输电线路架线施工难点解决措施1000 kV特高压输电线路架线采用V串型式，单串采用双联和三联配置，绝缘子与铁塔连接侧采用独立双悬挂型式，在线夹侧应用三联板和悬垂线进行连接，安装合成绝缘子要整体吊装，才能有效避免出现严重碰撞问题，合理控制高空安装时间。

对于合成绝缘子挂点要进行同步吊装，使用合成绝缘子吊装支撑工具[4]。

1000 kV特高压输电线路架线拆分为1250 m2的大截面导线同步展开，基于建设800 kV线路设计。

单相导线应挂4个三轮放线滑车，与悬挂式挂架、非悬挂式挂架、钢绞线挂架等相比，应采用悬挂方式。

840 kN等级耐张盘形绝缘子首次应用于1000 kV 2023年10月25日第40卷第20期81过程中，采用角钢结构有效地节约钢材，减少植被破坏，控制施工过程中的水土流失，起到环境保护的作用[8]。

另外，在1 000 kV 特高压输电线路架线建设过程中，相关材料得到了不同程度的发展。

例如，高强钢目普遍应用于1 000 kV 特高压输电线路架线建设，能提高架线整体强度，大幅减少各种钢材的使用量。

目前，特高压交和直流铁塔平均高度普遍超过60 m ，铁塔根开超过20 m ，是我国高压输电下施工的重要 突破。

4.3　架线施工在输电线路施工过程中，经常能遇到跨越障碍的架线施工，工作人员需要先保证施工安全性，再考虑材料费用、运输费用、协调费用以及安装费用等施工经济性要求，确保这些要求都能在可接受条件下进行。

同时，线路施工时要跨越铁路、公路、房屋等物体，无形中增加施工环境的复杂性，给施工作业带来各种安全隐患。

为保证施工操作能顺利进行，工作人员经常采用架线施工方法，从展放方式上可分为张力展放和拖地展放，能减少施工人员的劳动强度，保证输电线路架线工程顺利进行。

但是要合理控制放线工作效果，在张力条件满足行业标准情况下，利用牵拉机保控制展放距离。

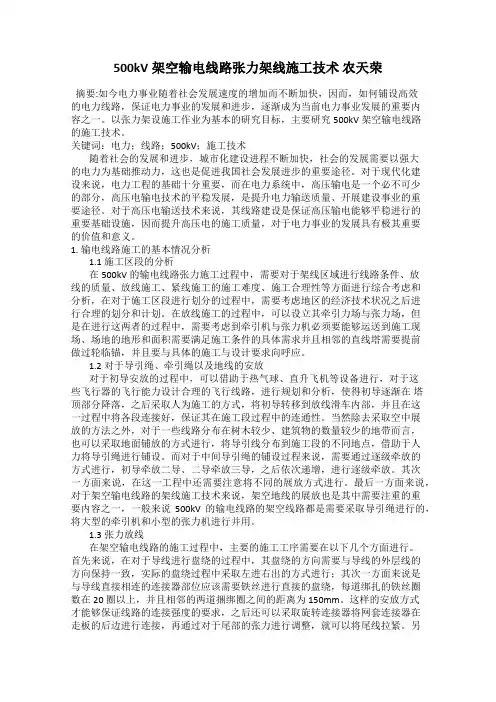

500kV架空输电线路张力架线施工技术农天荣摘要:如今电力事业随着社会发展速度的增加而不断加快，因而，如何铺设高效的电力线路，保证电力事业的发展和进步，逐渐成为当前电力事业发展的重要内容之一。

以张力架设施工作业为基本的研究目标，主要研究500kV架空输电线路的施工技术。

关键词：电力；线路；500kV；施工技术随着社会的发展和进步，城市化建设进程不断加快，社会的发展需要以强大的电力为基础推动力，这也是促进我国社会发展进步的重要途径。

对于现代化建设来说，电力工程的基础十分重要，而在电力系统中，高压输电是一个必不可少的部分，高压电输电技术的平稳发展，是提升电力输送质量、开展建设事业的重要途径。

对于高压电输送技术来说，其线路建设是保证高压输电能够平稳进行的重要基础设施，因而提升高压电的施工质量，对于电力事业的发展具有极其重要的价值和意义。

1. 输电线路施工的基本情况分析1.1 施工区段的分析在500kV的输电线路张力施工过程中，需要对于架线区域进行线路条件、放线的质量、放线施工、紧线施工的施工难度、施工合理性等方面进行综合考虑和分析，在对于施工区段进行划分的过程中，需要考虑地区的经济技术状况之后进行合理的划分和计划。

在放线施工的过程中，可以设立其牵引力场与张力场，但是在进行这两者的过程中，需要考虑到牵引机与张力机必须要能够运送到施工现场、场地的地形和面积需要满足施工条件的具体需求并且相邻的直线塔需要提前做过轮临锚，并且要与具体的施工与设计要求向呼应。

1.2 对于导引绳、牵引绳以及地线的安放对于初导安放的过程中，可以借助于热气球、直升飞机等设备进行，对于这些飞行器的飞行能力设计合理的飞行线路，进行规划和分析，使得初导逐渐在塔顶部分降落，之后采取人为施工的方式，将初导转移到放线滑车内部，并且在这一过程中将各段连接好，保证其在施工段过程中的连通性。

当然除去采取空中展放的方法之外，对于一些线路分布在树木较少、建筑物的数量较少的地带而言，也可以采取地面铺放的方式进行，将导引线分布到施工段的不同地点，借助于人力将导引绳进行铺设。

1.工程概况及施工说明1.1工程概况本施工段为贵广500kV交流输电线路工程第4标段，该施工段为双回路分塔架设，线路基本平行前进。

I回线路自IN274（I回1#）〜IN449（I回68#），线路长度33.767km,II回线路自IIN293（II回1#）〜IIN450（II回73#），线路长度34.003km。

一回共有铁塔67基，其中直线塔59基，耐张塔8基，二回共有铁塔72基，其中直线塔63基，耐张塔9基。

转角度数最大的耐张塔为IN417（转角度数33°30,）。

本施工段IN409和IIN413采用转角塔换位，通过引流线换位，放线施工时不换相。

导线为三相四分裂，导线型号为LGJ-400/50,地线I回右侧（自线路小号至大号的右侧）为48芯OPGW复合光缆，其余三根地线为GJ-80钢绞线。

导、地线主要性能参数见表1-1。

表1-1导、地线主要性能参数表本标段IN274〜IN275、IN407〜IN408、IN433〜IN434、IN437〜IN438、IN447~IN448、IIN405~IIN406、IIN432~IIN433、IIN435~IIN436档内不得有接头。

同时，应尽量避免在800m及以上档距内布置接头。

线路跨越情况简介：本工程重要交叉跨越有220kV电力线（三次）、110kV电力线（四次）、35kV电力线（四次）及高速公路（三次），详细跨越情况见表表1-2及表1-3，施工时若出现新增加的电力线等跨越物时要及时通知工程技术部联系解决跨越事宜。

对带电跨越的电力线路及越线架高度大于15米的越线架施工，施工中将根据现场实际情况制定相应施工措施。

1.2施工说明1.2.2施工时间为2002年12月初至2003年3月中旬。

1.2.1导、地线采用张力放线。

1.2.2施工时间为2002年12月初至2003年3月中旬。

1.2.3工程施工范围及施工任务为：施工段内（IN274〜IN449、IIN293〜IIN450）导、地线（不含光缆）张力展放及牵张场道路拓修、场地平整。

张力架线“跨越全档或局部封网”输电线路架线施工，即使采用张力放线工艺，跨越障碍物的处理仍旧是一项必须特别关注的工作。

“跨越全档或局部封网”即以跨越塔作为支撑架、进行全档或局部封网，在架线施工中已被普遍使用，我公司亦有比较成熟的施工实践经验。

对于“跨越全档或局部封网”施工方法，有两个问题需要提出来与各位进行交流。

一是“全档或局部封网”施工中需要考虑的工作状态；二是“全档或局部封网”采用什么样的材料比较合适。

所以要提出这两个问题，是因为在多个项目工程中，都采用了“全档或局部封网”这种施工工艺，但在具体做法上差别比较大，有的用化纤绳做承载索，有的则用迪尼玛绳做承载索；有的用包塑胶套钢丝绳做封网栏绳，有的用环氧绝缘杆做封网栏绳。

说明在我公司内对“跨越全档或局部封网”施工方法的认识和理解上还有差异，当然也渗杂有一些经济因素。

首先看看“规范”有什么要求？《电力建设安全工作规程第2部分：架空输电线路部分》第“12.1.1.12”条，所有跨越架架体的强度，应能在发生断线或跑线时承受冲击荷载。

《跨越电力线路架线施工规程》第“5.1.3”条，跨越不停电电力线路的跨越架，应适当加固并应用绝缘材料封顶。

《跨越电力线路架线施工规程》第“5.4.2”条，索道绳（线）必须具备有足够的机械强度，其安全系数应大于5。

因为“跨越全档或局部封网”是一项新的施工方法，在现行的规程、规范中还没有直接针对“跨越全档或局部封网”的条款。

但在实际施工中，认为仍应执行上述相关规定，也就是要考虑到张力放线中出现“发生断线或跑线”的状况；跨越不停电电力线路时，“应用绝缘材料封顶”；承载索应有足够的强度，其安全系数应大于5。

再看看送变电同行是如何处理的？在一些资料上有所反映，他们大都用迪尼玛绳做承载索，并用玻璃钢绝缘管棒做封顶材料。

广西送变电公司的原总工李庆林先生，在“送变电动态”2008年第4期上，发表了“跨越档局部封网时承载索的张力计算”一文。

李庆林先生对“跨越全档或局部封网”承载索界定了三个工作状态：即承载索拉起时初张力（安装）状态；封网后承载索张力（正常工作）状态；导线落于封顶时承载索张力（异常）状态。
