格力空调模块机安装技术培训 ppt课件

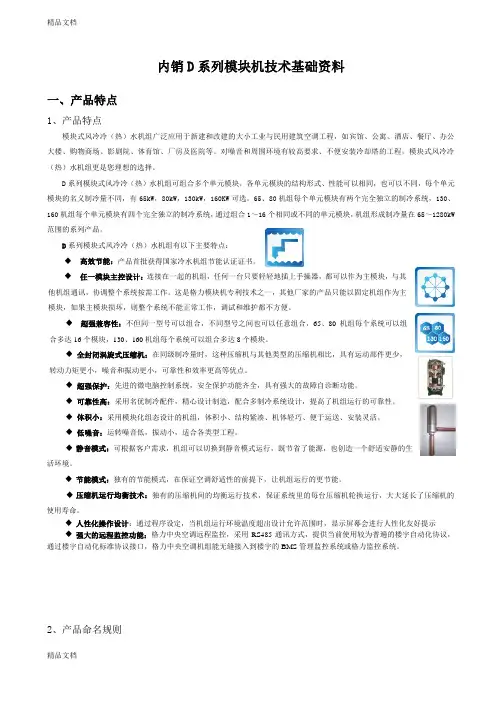

内销D系列模块机技术基础资料一、产品特点1、产品特点模块式风冷冷（热）水机组广泛应用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、酒店、餐厅、办公大楼、购物商场、影剧院、体育馆、厂房及医院等。

对噪音和周围环境有较高要求、不便安装冷却塔的工程，模块式风冷冷（热）水机组更是您理想的选择。

D系列模块式风冷冷（热）水机组可组合多个单元模块，各单元模块的结构形式、性能可以相同，也可以不同，每个单元模块的名义制冷量不同，有65kW，80kW，130kW，160KW可选。

65、80机组每个单元模块有两个完全独立的制冷系统，130、160机组每个单元模块有四个完全独立的制冷系统，通过组合1～16个相同或不同的单元模块，机组形成制冷量在65～1280kW 范围的系列产品。

D系列模块式风冷冷（热）水机组有以下主要特点：◆高效节能：产品首批获得国家冷水机组节能认证证书。

◆任一模块主控设计：连接在一起的机组，任何一台只要轻轻地插上手操器，都可以作为主模块，与其他机组通讯，协调整个系统按需工作。

这是格力模块机专利技术之一，其他厂家的产品只能以固定机组作为主模块，如果主模块损坏，则整个系统不能正常工作，调试和维护都不方便。

◆超强兼容性：不但同一型号可以组合，不同型号之间也可以任意组合，65、80机组每个系统可以组合多达16个模块，130、160机组每个系统可以组合多达8个模块。

◆全封闭涡旋式压缩机：在同级制冷量时，这种压缩机与其他类型的压缩机相比，具有运动部件更少，转动力矩更小，噪音和振动更小，可靠性和效率更高等优点。

◆超强保护：先进的微电脑控制系统，安全保护功能齐全，具有强大的故障自诊断功能。

◆可靠性高：采用名优制冷配件，精心设计制造，配合多制冷系统设计，提高了机组运行的可靠性。

◆体积小：采用模块化组态设计的机组，体积小、结构紧凑、机体轻巧、便于运送、安装灵活。

◆低噪音：运转噪音低，振动小，适合各类型工程。

◆静音模式：可根据客户需求，机组可以切换到静音模式运行，既节省了能源，也创造一个舒适安静的生活环境。

冷媒铜管施工
铜管施工注意事项： (1)铜管开口部尽量横向或朝下放置。 (2)铜管穿墙时，管口必须加盖，以防杂物进入管内。 (3)铜管不要直接放置在地面或不要与地面摩擦。 (4)雨天进行铜管作业时，必须堵上盖后施工。
冷媒铜管施工
施工过程中的管端部也必须做好保护。根据加工部位、工期及周围 环境、最有效的方法是夹扁焊接封口和缠胶带封口。
割管器
扩口器
胀管器
弯管器
力矩扳手
内外去毛刺器
冷媒铜管施工
(1)切割 ① 必须使用割管器，不能使用锯子和砂轮机； ② 切割后磨光、去除内侧毛边刺，注意管口朝下以防粉末进入管内。
(2)弯管：可减少焊接点 ① Φ6.35—Φ12.7的铜管可以直接手工弯管； ② Φ6.35—Φ22.2的铜管，可以使用手动弯管器加工 。
(3)机组方便维修
(4)机组安装与特殊场所如厨房、卫生间时，不许直接从该房间回风。
还应考虑室内机风机噪音，风口、检修口与装修造型的配合等问 题，在保证良好的空调效果及检修空间的前提下实现与装修的完美配 合。
室内机安装
4.室内机吊装
（1）用重垂线对机组进行定位，用电锤打好孔，用φ8mm的全螺纹吊杆 将室内机固定在天花板上。 （2）必须采用双重螺母在螺杆下端加以固定，以保证室内机吊装的牢固 。如采用单螺母固定，会导致室内机有可能在运行过程中发生松动，引 起噪音或造成其它故障。
无冷媒泄漏
焊接不严密/喇叭口密封不合格/ 边缘泄露
使用适合之材料、严守钎焊作业规程
严守配管扩口作业规程
气密试验
严守接口作业规程
冷媒铜管施工
1．铜管的选择
(1)铜管必须是磷酸脱氧无缝紫铜管。 (2) 铜管内壁应清洁、干燥：杂质含量≤30mg/10m。 (3) 铜管的壁厚应符合下表的要求，并具有出厂质量合格证。

Yes
更换外机 电器盒
电源线/ 室内外连接线 的接线OK？
No Yes
更换内板 电抗器 连线松脱？
接线板零线 与通讯线有0～20V 电压跳动？
Yes Yes
调换位置
Yes
插好端子
No
更换内板
No
No
No
调整接线 更换外机电器盒
更换外机电器盒
注： ①：测试外机主芯片是否接收到室内机发送信号。具体测试 点，请参考相应的售后技术指南。如果电压值在0—3.3V之间， 说明内机已经发送了信号只是外机没有接收到，可以直接更换外 机板；如果电压恒为高电平（3.3V左右）或者恒为低电平（0V 左右）则可以测量外机接线板上中间的通讯线（2）对零线（N1） 之间的电压，电压在0V至20V左右跳动说明内机有信号发送，外 机没有接收到，属于外机故障，更换外机板。如果没有变动，则 说明内机根本没有发送信号，更换内机控制器； ②：测试外机主芯片是否向室内机返回通讯信号。具体测试 点，请参考相应的售后技术指南。如果电压恒为高电平（3.3V左 右）或者恒为低电平（0V左右）则说明外机芯片或则通讯电路 的故障，直接更换外机控制器；
E6通讯故障
通讯故障是目前变频机售后出现 最多的故障，与内机、外机以及室 内外电源连接线相关，故障点难以 判断，给维修带来了较大的难度。
通讯故障的原因
★直接原因：当连续一段时间（具体由通讯协议决定）室内机 没有接收到室外机发送的正确信号，则产生通讯故障并保护停机。 ★通讯机制：首先内机向外机发送联络信号，经过室内外连接
线传输给外机接收。如果外机接收到该信号后，外机的绿灯会闪 (2P以上采用倒扣电器盒的外机为：4个故障指示灯全亮)，同时外 机向内机发送通讯。
通讯故障（E6）判断涉及以下几个方面：
