格力空调电路维修及案例分析

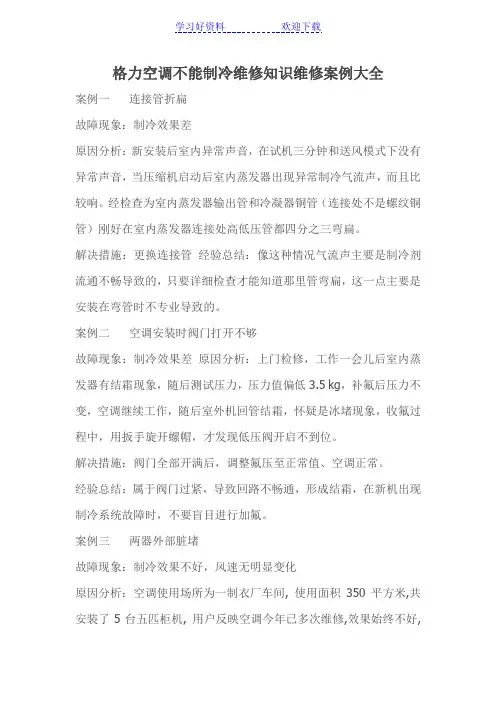

格力空调不能制冷维修知识维修案例大全案例一连接管折扁故障现象：制冷效果差原因分析：新安装后室内异常声音，在试机三分钟和送风模式下没有异常声音，当压缩机启动后室内蒸发器出现异常制冷气流声，而且比较响。

经检查为室内蒸发器输出管和冷凝器铜管（连接处不是螺纹铜管）刚好在室内蒸发器连接处高低压管都四分之三弯扁。

解决措施：更换连接管经验总结：像这种情况气流声主要是制冷剂流通不畅导致的，只要详细检查才能知道那里管弯扁，这一点主要是安装在弯管时不专业导致的。

案例二空调安装时阀门打开不够故障现象：制冷效果差原因分析：上门检修，工作一会儿后室内蒸发器有结霜现象，随后测试压力，压力值偏低3.5 kg，补氟后压力不变，空调继续工作，随后室外机回管结霜，怀疑是冰堵现象，收氟过程中，用扳手旋开螺帽，才发现低压阀开启不到位。

解决措施：阀门全部开满后，调整氟压至正常值、空调正常。

经验总结：属于阀门过紧，导致回路不畅通，形成结霜，在新机出现制冷系统故障时，不要盲目进行加氟。

案例三两器外部脏堵故障现象：制冷效果不好，风速无明显变化原因分析：空调使用场所为一制衣厂车间, 使用面积350平方米,共安装了5台五匹柜机, 用户反映空调今年已多次维修,效果始终不好,维修人员加氟,换电控板等,用户意见很大.仔细检查空调电压380V,电流为9A,低压压力5kg均正常,但出风口温度偏高,根据以上数据分析,初步判定空调是风量小引起的。

可能原因为：1.风机问题;2.风机电容问题;3.过滤网及蒸发器脏;4.电控主板问题。

检查出风发现风量很小,检查风机、电容均良好,采用调节风速(高、中、低)来判断风机转速,风机继电器三档有明显吸合声，但风速没有明显示变化,从而排除电器故障,断定问题可能为蒸发器脏堵引起，拆开内机面板观察发现蒸发器背面粘有很多衣服纤维，蒸发有结霜现象。

解决措施：清洗内机蒸发器后，风量恢复正常，制冷正常。

经验总结：在一些特殊场所如制衣厂、发廊、纱厂等粉尘较多场所及一些公共场所，空调制冷差一般的原因都是因散热不良，脏堵引起，应首先检查过滤网和蒸发器是否干净。

格力空调维修资料（值得收藏）一:格力定频机器挂机的传感器的阻值比较小,也就是说比较精确,不过也是最容易坏的!常见故障就不说了!说2个不好查的:1制冷时20分钟左右压机停;2制热外风机不工作;很大可能都是室内管温问题![适用所有定频机]二:普通分体机,1:就是带灯箱的E1表现为一开机立刻停,除灯箱可以开以外别的功能都没有用。

[简单解决方法:将控制板的OVC线与零线短接,仍是E1为控制板坏,不显示E1那就是高压保护开关等断开]2:E3故障有的机器根本就没有低压保护开关,可是换了所有控制元件还是解决不了问题,原来是现在的很多控制板都是通用的,只要把控制板上的LPP线与零线短接就可以了!三:变频冷静王维修资料1 排气温度保护:当T排气高于115度时,压机停,小于90度压机停已达三分钟后恢复运行;2 防冻结保护:当T内管小于-1度,压机停,大于6度压机停已达三分钟恢复运行;3 过电流保护:当I总大于D时,压机停,外风机延时30秒停制冷时32机D=10A,25机D=8A;制热时32机D=13A,25机D=10A4 过负荷保护:当T管大于62度时,内风机按设定风速运行,压机停。

T管:制冷时是室外热交换器温度,制热时是室内热交换器温度。

5 室内,外故障显示:D1,D2,D3为内机灯,LED1[绿灯]LED2[红灯]LED3[黄灯]为外机灯。

A压机停且有故障时LED1亮;B室外环境温度有故障时LED3亮;C 室外管温有故障时LED2亮;D模块保护时LED1闪烁;E压机过载时LED2与LED3同时闪烁;F排气温度有故障时LED1,LED2,LED3全亮;G 室内D1压机运行时亮;H室内D2时通讯指示,正常时闪烁;I室内D3是感温包指示灯,有故障时闪烁。

6 功率模快:各线功能1号线:W相的负端控制信号;2号线:W的正端控制信号;3号线:V的负端控制信号;4号线:V正端控制信号;5号线:U的负端控制信号;6号线:U正端控制信号;7号线:地线;8号线;+5V线;9号线:+12V线;10号线:模块保护信号线[模块保护有:过热,过流,欠压保护,保护时模块有微秒极的信号输出]四:变频柜机E1-E5代码故障说明E1:压机过流,过热,排气过高,模块保护;E2:室内防冻结保护;E3:室内温度感温包开,短路;E4:室内管温开,短路;E5:室内外通讯故障。

格力定频空调器电路板原理与检修以格力KFR 格力定频空调器电路板原理与检修以格力KFR-20/25GW空调器主控电路板为例如图15-33所示。

该主控电路为格力新型控制电路，单片机IC1 利用UPD75068，适用单冷和冷暖两种空调，下面介绍其电路的工作原理。

主控板电路分析与故障检修可扫二维码学习。

①电源电路220V通过接插件CN1为变压器初级提供电源，VAR 为压敏电阻，C24、Cr～Cg为电源滤波电容。

变压器次级通过CN2分成两路输出。

第一路输出13V交流电压经VDg～VD桥式整流，送到三端稳压7812输出12V，为继电器提供直流电源。

第二路输出9V交流电压经VD～VD桥式整流，并经过调整管Q2输出5V，为单片机以及外围电路提供电源。

②复位电路该电路由LM358及外围电路组成，接单片机③脚和④脚。

③脚正常时为高电平，低电平时复位。

④脚正常时输出方波信号，比较器LM358的①脚输出低电平，整机复位。

当空调器出现死机时，单片机④脚无方波信号输出，经复位电路处理后，空调器自动复位，整机停止工作。

③振荡电路该电路由电容Crs、Cns以及4.19MHz晶振组成，为单片机提供稳定的时钟信号。

④红外接收电路该电路通过红外接收窗，将遥控信号接收下来，然后送入单片机IC1的②脚对空调整器遥控信号进行功能控制。

⑤温度检测电路TH1与R2分压构成室温传感电路，当室内温度发生变化时，分压值也随之变化，此变化的电压信号被送入单片机IC1 的嘎脚进行温度自动控制。

TH2与R·3分压构成管温传感电路，其工作原理同上，不同之处是该电路是用来在制热时进行防冷风吹出控制的。

TH3与R2分压构成除霜传感电路，其工作原理同上。

⑥蜂鸣器驱动电路当单片机IC1接收到功能信号后，蜂鸣器发现蜂鸣声，表示功能接收有效，IC1的②脚输出信号经R。

Q3驱动蜂鸣器BUZ发出蜂鸣声。

⑦LED显示电路该电路IC1的③脚低电平有效，LED黄灯亮（制热状态），IC1的③脚低电平有效，LED绿灯亮（制冷状态），IC1的③脚低电平有效，LED红灯亮（运行指示），过热时闪烁。

格力空调常见故障现象及维修方法格力空调常见故障问题现象原因分析与解决实例总结案例一、可控硅坏、室内机噪音故障现象：关机后，室内风机慢慢转动，开机后发出剌耳噪声。

原因分析：根据用户反映及现象分析，初步判断为室内电机供电故障，检查室内风机供电电压，关机状态下电机上有100v电压，关机后室内电机仍缓慢连续运行，室内电机发热使塑料的电机架遇热变形，塑封电机位置偏移，这样则导致贯流风叶要与底盘相碰，发出难听的噪音，而且有一股烧焦的味道。

由此判定为风机控制可控硅损坏。

解决措施：换主控板。

经验总结：分体挂机室内机风机转速是由可控硅来控制的，当电源电压较低或波动较大时，会造成可控硅单相击穿，停机时室内风机仍有电压，电机仍会慢转，由于可控硅为单相击穿，电机供电电源非正弦波形，电机运转不平稳，噪音较大。

案例二、室内风机关机后不停及未开机风机就运行故障现象：关机后，室内风机不停、未开机风机就运行。

原因分析：根据用户反映故障现象，通电即发现室内风机运行，用遥控开机后关机，室内风机仍在运行，初步判断为室内电机供电故障，检查室内风机供电电压，通电状态或关机装态下电机上有158v电压输出，因此通电后室内电机就运行，由此判定为风机控制可控硅损坏。

解决措施：更换同型号控制器后试机正常。

经验总结：分体挂机室内机风机转速是由可控硅来控制的，当电源电压较低或波动较大时，会造成可控硅单相击穿，停机或关机时室内风机仍有电压，室内风机不能关闭。

案例三、遥控器接收器坏故障现象：遥控不开机原因分析：检查遥控器，用遥控器对准普通收音机，按遥控器上的任何键，收音机均有反映，说明遥控器属正常，故障在室内机主控板或者遥控接收器。

打开室内机外盖，检查220伏输入电源及12伏与5伏电压均正常，用手动启动空调，空调能正常启动运转，说明主控板无问题，故障部位在遥控接收器元器件上，经检查，发现原因在于控制器接收回路上瓷片电容(103z/50v)绝缘电阻偏小，只有几kω，质量好的瓷片电容应该在10000mω以上，漏电电流偏大而引起的遥控不接收。

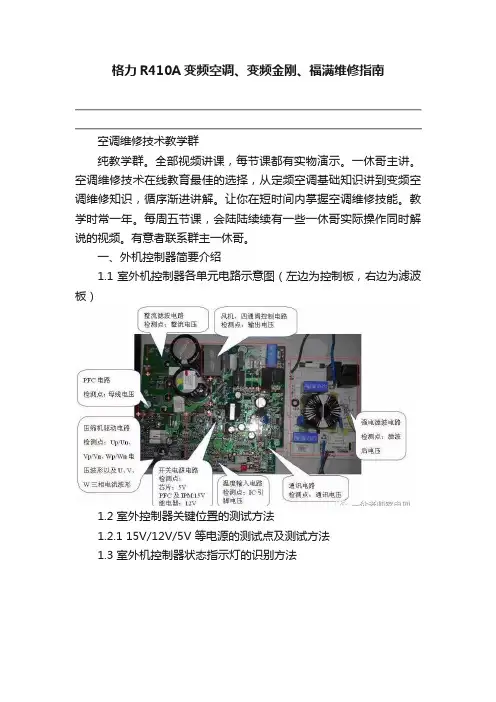

格力R410A变频空调、变频金刚、福满维修指南空调维修技术教学群纯教学群。

全部视频讲课，每节课都有实物演示。

一休哥主讲。

空调维修技术在线教育最佳的选择，从定频空调基础知识讲到变频空调维修知识，循序渐进讲解。

让你在短时间内掌握空调维修技能。

教学时常一年。

每周五节课，会陆陆续续有一些一休哥实际操作同时解说的视频。

有意者联系群主一休哥。

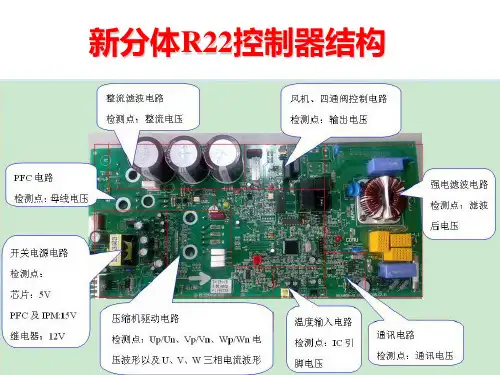

一、外机控制器简要介绍1.1 室外机控制器各单元电路示意图（左边为控制板，右边为滤波板）1.2 室外控制器关键位置的测试方法1.2.1 15V/12V/5V 等电源的测试点及测试方法1.3 室外机控制器状态指示灯的识别方法1.2.2 5V 和3.3V 电源的测试点及测试方法外机控制器3 灯彼此独立，三灯采用亮1s 灭1s 的方式，也就是亮1s，灭1s 为闪烁一次。

当一个灯连续灭3s 的时候说明上一个计数周期结束，当重新开始亮后，表示下一个计数周期开始。

二、常见售后故障分析2.1 通讯故障(E6)故障点的确认方法（根据外机板三个指示灯的显示情况进行判断）2.1.1 三灯均不亮1）首先用万用表的交流电压档测试外机电器盒接线板上N(1)与3之间的电压，如果无电压则检测内机侧接线板是否有电，如果内机侧接线板没有电压则检查内机接线是否正确，否则更换内机控制器。

2）如室内机供电正常，则检查室外机的接线是否正确，是否存在接线错误或接线松脱的现象。

3）如果以上2种现象均不存在则可以直接更换外机控制器。

2.1.2 三灯中任意一个灯或多个灯常亮外机板出现三灯常亮，一般由于外机控制器上的主IC没有工作，因此直接更换外机板。

2.1.3 只有红灯闪烁1）用万用表直流电压档测量RXD到弱电地的电压，如果电压值在0～3.3V之间，说明内机已经发送了信号只是外机没有接收到，可以直接更换外机板。

2）如果RXD到弱电地的电压恒为高电平（3.3V左右）或者恒为低电平（0V左右）则可以用万用表的交流电压档测量外机接线板上的通讯线（2）对零线（N1）之间的电压，电压在0V至20V左右跳动说明内机有信号发送，外机没有接收到，属于外机故障，更换外机板。

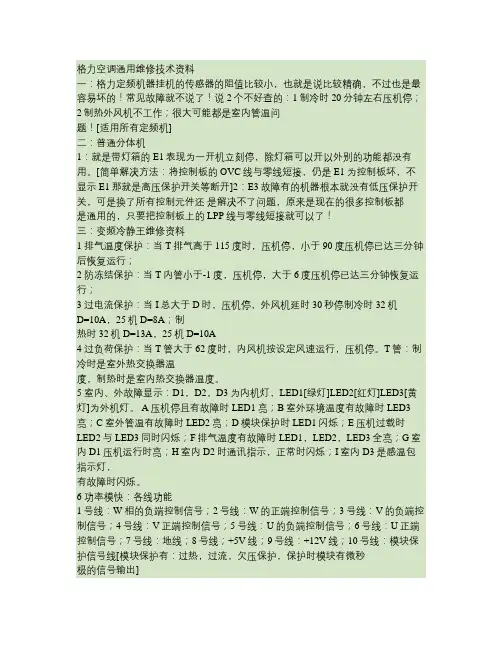

格力空调通用维修技术资料一：格力定频机器挂机的传感器的阻值比较小，也就是说比较精确，不过也是最容易坏的！常见故障就不说了！说2个不好查的：1制冷时20分钟左右压机停；2制热外风机不工作；很大可能都是室内管温问题！[适用所有定频机]二：普通分体机1：就是带灯箱的E1表现为一开机立刻停，除灯箱可以开以外别的功能都没有用。

[简单解决方法：将控制板的OVC线与零线短接，仍是E1为控制板坏，不显示E1那就是高压保护开关等断开]2：E3故障有的机器根本就没有低压保护开关，可是换了所有控制元件还是解决不了问题，原来是现在的很多控制板都是通用的，只要把控制板上的LPP线与零线短接就可以了！三：变频冷静王维修资料1 排气温度保护：当T排气高于115度时，压机停，小于90度压机停已达三分钟后恢复运行；2 防冻结保护：当T内管小于-1度，压机停，大于6度压机停已达三分钟恢复运行；3 过电流保护：当I总大于D时，压机停，外风机延时30秒停制冷时32机D=10A，25机D=8A；制热时32机D=13A，25机D=10A4 过负荷保护：当T管大于62度时，内风机按设定风速运行，压机停。

T管：制冷时是室外热交换器温度，制热时是室内热交换器温度。

5 室内、外故障显示：D1，D2，D3为内机灯，LED1[绿灯]LED2[红灯]LED3[黄灯]为外机灯。

A压机停且有故障时LED1亮；B室外环境温度有故障时LED3亮；C室外管温有故障时LED2亮；D模块保护时LED1闪烁；E压机过载时LED2与LED3同时闪烁；F排气温度有故障时LED1，LED2，LED3全亮；G室内D1压机运行时亮；H室内D2时通讯指示，正常时闪烁；I室内D3是感温包指示灯，有故障时闪烁。

6 功率模快：各线功能1号线：W相的负端控制信号；2号线：W的正端控制信号；3号线：V的负端控制信号；4号线：V正端控制信号；5号线：U的负端控制信号；6号线：U正端控制信号；7号线：地线；8号线；+5V线；9号线：+12V线；10号线：模块保护信号线[模块保护有：过热，过流，欠压保护，保护时模块有微秒极的信号输出]四：变频柜机E1-E5E1：压机过流，过热，排气过高，模块保护；E2：室内防冻结保护；E3：室内温度感温包开，短路；E4：室内管温开，短路；E5：室内外通讯故障。

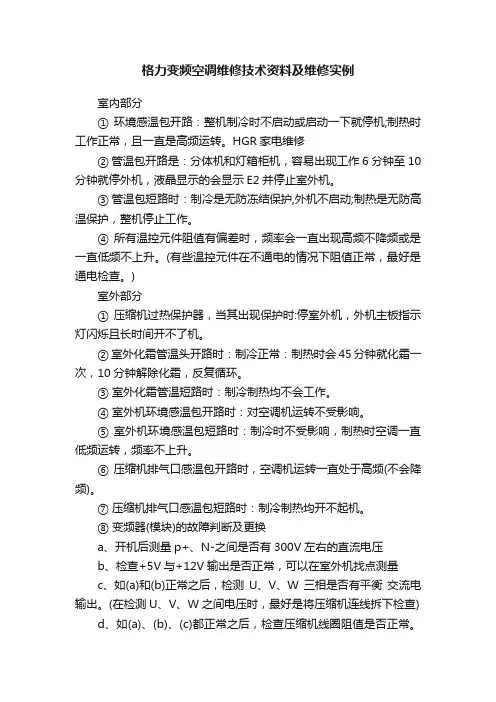

格力变频空调维修技术资料及维修实例室内部分① 环境感温包开路：整机制冷时不启动或启动一下就停机;制热时工作正常，且一直是高频运转。

HGR家电维修② 管温包开路是：分体机和灯箱柜机，容易出现工作6分钟至10分钟就停外机，液晶显示的会显示E2并停止室外机。

③ 管温包短路时：制冷是无防冻结保护,外机不启动;制热是无防高温保护，整机停止工作。

④ 所有温控元件阻值有偏差时，频率会一直出现高频不降频或是一直低频不上升。

(有些温控元件在不通电的情况下阻值正常，最好是通电检查。

)室外部分① 压缩机过热保护器，当其出现保护时:停室外机，外机主板指示灯闪烁且长时间开不了机。

② 室外化霜管温头开路时：制冷正常：制热时会45分钟就化霜一次，10分钟解除化霜，反复循环。

③ 室外化霜管温短路时：制冷制热均不会工作。

④ 室外机环境感温包开路时：对空调机运转不受影响。

⑤ 室外机环境感温包短路时：制冷时不受影响，制热时空调一直低频运转，频率不上升。

⑥ 压缩机排气口感温包开路时，空调机运转一直处于高频(不会降频)。

⑦ 压缩机排气口感温包短路时：制冷制热均开不起机。

⑧ 变频器(模块)的故障判断及更换a、开机后测量p+、N-之间是否有300V左右的直流电压b、检查+5V与+12V输出是否正常，可以在室外机找点测量c、如(a)和(b)正常之后，检测U、V、W三相是否有平衡交流电输出。

(在检测U、V、W之间电压时，最好是将压缩机连线拆下检查)d、如(a)、(b)、(c)都正常之后，检查压缩机线圈阻值是否正常。

(压缩机三个端子阻值是否相等，阻值应为1～3欧姆。

)e、模块更换及安装时，必须要涂散热膏，螺丝要均衡拧紧，紧贴散热膏，否则温度过高，出现模块频繁保护，压缩机频繁开停。

f、室外主控板与模块之间的10根通讯线一定要小心插紧，控制器上的+5V与+12V均都由模块输出。

10根通讯线其中三根分别为：地、+5V、+12V,另外7根是数据线，需用示波器方能检测。

格力变频空调30148240型主板开关电源电路分析与检修□崔永利编者按：随着变频空调普及，变频空调的维修量越来越大。

由于空调室外机工作环境恶劣，所以室外机主板损坏率极高，其开关电源是故障率较高的电路之一。

本刊将陆续对室外机主板上的开关电源电路原理及维修进行介绍，供参考。

格力变频空调30148240型主板上开关电源芯片采用P1027P65（U121）,如图1所示。

上电后，AC220V经整流滤波后输出+310V直流电，通过开关变压器T121的①-②绕组加到U121的⑤脚,U121内部的振荡电路起振，内部的MOSFET 管工作于开关状态，当MOSFET管导通时,T121的①-②绕组储能；当MOSFET管截止时,T121各绕组的感应电压极性反转，整流二极管D123-D125导通，输出+5V、+12V、+15V电压。

为了保证P+310V FU1023]刃50；~IC308104!122CPU㉙0203IR127*104I1MR201820kB（1.91V]R2035.1k22C0pR14568k下214R14468k高保护）；C点正常电压是7.9V-8.9V,该电压是芯片的供电端,U121有①脚外接二次供电回C12110125OOuMUR120IR126.M C（7.9V〜8.”）1A（0V〜4V：U121RCR0OPPNOIB l>+12V1D121BYV26T121+5VEE2O-28A+5VC125220u■=路，若二次供电—D124NUR1i______bsl20L D123二+15VI R148470kU126A817_C12247U777R1P1027P65D122刍2k欝4R1281kIR121“R147|5.1k1133kKU125•AZ43"~012211045R13O3.3k—D（2.5V左右）IR146|5.1k回路中断，会造成①脚电压不够，指示灯闪烁，主板上的5V电压及CPU的+3.3V供电波动；D点电压稳定在2.5V左右。

空调维修实例一、R变频故障（01）编号：020101机器型号：KFR-35GW/BPY-R故障现象：外机噪音大原因剖析：维修人员上门后，对空调进行检测，空调开机时一切很好，当设定温度与室内温度温差大，压缩机处于高频运转时，外机的电流声开始增大，并有抖动现象。

检测发觉室外机铜管碰外壳，经调整后开机，震动声变小，但压机运行时发出升频的声音。

解决措施：向用户解释变频机升频发出的声音属很好声音。

经验总结：变频机高频运行时都有较大的电流声发出，这是很难避免，应向用户解释升频时间较短。

编号：020102机器型号：KFR-35GW/BPY-R故障现象：通电后整机不开机，显示屏出现E1代码。

原因剖析：检测电源的连接很好，查该故障代码为内机通讯失败，用万用表检测内机主板送到外机的电源很好，同时也有S端的激励信号，说明内外机的通讯并没有故障，考虑到一般变频机出故障的原因室外机因素较多，打开外机壳，发觉外机电源板上的电容有明显的爆裂现象，进一步剖析电容爆裂的原因可能是整流桥的故障，用万用表检测整流桥的正负间阻值为零，整流桥短路。

同时更换室外电源板和整流桥，开机试机很好。

解决措施：更换室外电源板和整流桥经验总结：引起E1故障的原因很多，故障代码只代表一个范围，引起变频外机电容爆裂的原因一般是电容本身问题和整流桥故障。

编号：020103机器型号：KFR-35GW/BPY-R故障现象：开机室内机工作，室外机风机工作，压缩机不启动，显示屏没有显示故障代码。

处理过程：根据故障现象，应为压缩机坏或室外机电控板问题。

检测用户电源，电压在220V左右波动，应为很好。

打开室外机测量室外主控板直流电压有310V，再次测量模块5V电压没有输出，判定模块坏。

解决措施：更换变频模块经验总结：故障代码有没有或显示什么内容并不是很重要，重要的是要耐心地去检测、剖析各个部件。

编号：020104机器型号：KFR-35GW/BPY-R故障现象：开机后显示P0（模块保护）保护原因剖析：根据故障代码判定为室外机变频模块坏，经测量室外机变频模块很好，主板工作很好。

格力变频空调维修资料分享1、外机控制器简要介绍1.1 室外机控制器各单元电路示意1.2 室外控制器关键位置的测试方法1.2.1 15V/12V/5V 等电源的测试点及测试方法1.2.2 5V 和 3.3V 电源的测试点及测试方法1.2.3 整流桥的测试点及测试方法1.2.4 IGBT 和 IPM模块的测试点及测试方法1.3 外机板状态指示灯的识别方法外机控制器 3 灯彼此独立，三灯采用亮 1s 灭 1s 的方式，也就是亮 1s，灭 1s 为闪烁一次。

当一个灯连续灭 3s 的时候说明是上一个计数周期结束，当重新开始亮后，表示下一个计数周期开始。

2、常见售后故障分析2.1 通讯故障(E6)故障点的确认方法（根据外机板三个指示灯的显示情况进行判断）2.1.1 三灯均不亮1、首先用万用表的交流电压档测试外机电器盒接线板上N(1)与3之间的电压，如果无电压则检测内机侧接线板是否有电，如果内机侧接线板没有电压则检查内机接线是否正确，否则更换内机控制器。

2、如室内机供电正常，则检查室外机的接线是否正确，是否存在接线错误或接线松脱的现象。

3、如果以上2种现象均不存在则可以直接更换外机控制器。

2.1.2 三灯中任意一个灯或多个灯常亮外机板出现三灯常亮，一般由于外机控制器上的主 IC 没有工作，因此直接更换外机板。

2.1.3 绿灯正常闪烁1、用万用表的直流电压档测试 R501 上端对地（散热器）的电压，如果电压恒为高电平（3.3V 左右）或者恒为低电平（0V 左右）则说明外机芯片或则通讯电路的故障，直接更换外机控制器。

2、如果用万用表测量的值在0V～3.3V之间，则需要断电后用万用表测量电容C504 两端的电阻值，如果阻值为几百K或更大则外机控制器没问题，应更换内机控制器。

如果C504 两端只有几十K或者更小则为 C504电容击穿，需将该电容更换为高压瓷片电容 103/1kV （编码3332000130），注意此处不能直接更换普通的瓷片电容103，如无此电容或不具备更换条件，则直接更换外机控制器。

格力悦轩风维修案例如果空调设置成制冷但是室外温度比空调设置温度低会怎样空调不制冷的原因之一:氟利昂是不够的(通常被称为“雪”是不够的),当环境温度35摄氏度,1,低压0.45 mp2,高压2.5像素以上3、静压1.1至1.2 mp这是正常情况,一般出现在使用三到四年的旧空调。

空调没有完全停止冷却，但冷却效果下降。

这是因为旧空调使用氟利昂作为制冷剂，它会在很长一段时间内蒸发。

因此，用户只需要在常规的空调维修点上加一点即可。

另外，也不要排除氟利昂泄漏和机器本身引起的安装不当。

空调不制冷原因二:供电电压不够空调正常启动电压为220v+-10%。

在中国，相电压为220v，线路电压为380V。

在供电系统中，几乎所有200V以上的压缩机都可以启动。

180V以上，70-80%能启动，160V 以上，只有少数能启动。

我自己做的实验。

在160V以下几乎不可能启动。

根据经验，在190V以上时，压缩机启动电压更可靠。

格力变频空调室内温度比设置制冷温度低3、4度，怎么回事？客服态度也不好！我不知道是空调显示的温度还是遥控器显示的温度。

如果是空调显示屏，说明空调传感器有问题。

也有可能是过滤器脏了，风量被堵塞。

传感器检测不到温度。

如果遥控器上显示温度，说明遥控器上的传感器有问题，请更换并检查。

让我重申一点，格力空调是中国最好的空调，你要相信自己的愿景。

格力空调悦轩风室内温度低于设定温度后空调仍然在制冷怎么回事第一种可能是遥控器上的温度不对，当你不小心碰了遥控器，挡住了光线时就会发生这种情况。

另外，空调的温度控制不是那么精确，也不能那么精确。

想想看，如果你把温度设定在20度，如果你非常精确，你在20度以下停止，你在20度以上开始，你需要多久开始一次。

另外，悦轩系列的风是变频的，它不会停机，而是会在低频下运行，低频下运行的消耗是非常少的，应该是机器内部的风，但是风不会很凉。

格力空调学习培训维修案例及注意事项格力空调各运行模式控制及保护功能学习培训一、制冷模式运行与控制名词解释：T内环—室内环境温度--用途：检测室内房间温度。

T内管—室内管温温度--用途：制冷防温度过低制热防温度过高。

T外环—室外机环境温度--用途：检测室外环境温度。

T外管—室外机管温--用途：制冷防止温度过高制热防止结霜。

T设—设定温度--用途：用户设置需要的温度。

T排—室外机排气温度--用途：防止排气温度过高。

T补—室内补偿温度--用途：弥补人体感应温度和空调采集的差异。

TIPM—室外机模块温度--用途：防止主板IPM温度过高。

1. 制冷运行条件及过程①当T内环+T内补≥T设时进入制冷状态，此时内风机、外风机、压缩机投入运行，内机按设定风速运行。
