客户服务中心故障现象:机型:移机,运行30min 后,室内机出墙处漏水分析与检修经验与体会...KF-23GW/23316E-N5经全面检测发现出水管在过墙处压瘪。
修复后,故障排除。
室内机管路出墙处漏水,说明出墙孔直径过小,同时铜管、排水管、控制线在一起绑扎过松,管子在穿墙时,把排水管拉坏或被挤压。
可把出水管从出墙处截断,重新接一个出水管。
也可在出墙处压瘪的水管内部衬一个粗细相当的铜管,撑起压瘪处;然后把室内机外壳卸下,用嘴反吹排气管,看蒸发吕水槽是否有气泡产生,如有气泡产生,说明压瘪处已被铜管撑起。
故障现象:机型:移机后,运行中漏电保护器跳闸KF-45LW/46316L-JN3分析与检修z现场通电开机,设定制冷状态,室内机与室外机均能运转,检查漏电保护器符合功率要求,并贴有国CCC标志.检查控制线绝缘良好,检测控制部件风机,压缩机电阻阻值正常,用压力表测压力偏低,指针抖动厉害.由此判定制冷系统含有空气.z 停机10min后,从低压端放掉雪种,然后重新抽空、补加雪种至压力为0.5MPa,故障排除。
故障现象:机型:机组不定时跳闸z上门检查,用户新换30A 漏电开关,4mm 2电源线,电压为220V.经判断,电源容量足够,也有可能是机器漏电造成跳闸,经检测,机器各部分负载元件上和内各部分电路均无漏电现象,于是装好机确认无故障后,试机30min 运转正常,初步认为空调正常.z第三天用户又来电反映还是跳闸,再次上门检测,向用户询问得知,用户同时购同型号机3台,同时新换了漏电开关和电源线,另两台空调运转正常,无此现象,于是把另一台空调打开,与其相比,机器运转没有差异,唯一发现这一台空调机器漏电开关发热厉害;z 经分析,有可能是漏电开关的故障.换漏电开关试机正常,再没出现跳闸现象.分析与检修经验与体会...维修时要善于观察与空调有关的第一部位,要充分考虑和分析每一部位运转现象,就能发现故障所在.KF-76LW/E7638L1故障现象:机型:显示E5z从故障代码来看,是低电压保护,经逐一检查,原因可能是过电流保护或电压太低负荷不起空调压缩机工作,查电源198V,室外机压缩机端子处电压为196V.z 重新开机后,压缩机起动跳停,用万用表监测供电电压,瞬间由196降为150V,显然电源容量不足.z 更换电源后一切正常.KF-70LW/E170313L1分析与检修经验与体会...检修电气系统故障时,首先应该分析电路.从电路的“电源、负载、开关、导线”为思路逐步进行检查和分析,逐一地排除故障。

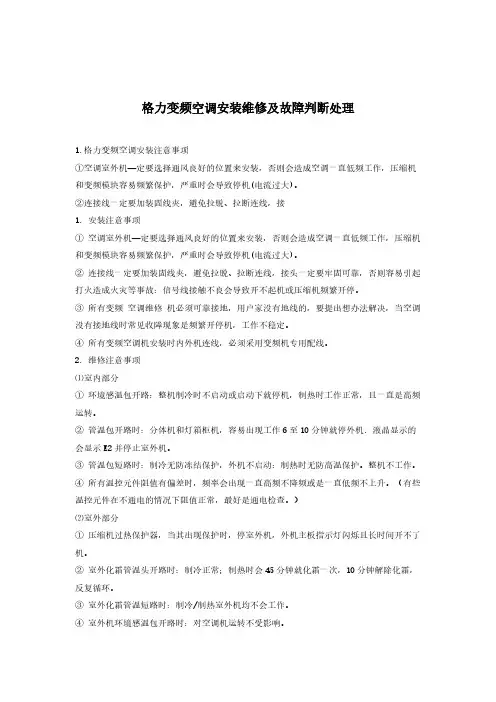

格力空调维修资料(值得收藏)一:格力定频机器挂机的传感器的阻值比较小,也就是说比较精确,不过也是最容易坏的!常见故障就不说了!说2个不好查的:1制冷时20分钟左右压机停;2制热外风机不工作;很大可能都是室内管温问题![适用所有定频机]二:普通分体机,1:就是带灯箱的E1表现为一开机立刻停,除灯箱可以开以外别的功能都没有用。
[简单解决方法:将控制板的OVC线与零线短接,仍是E1为控制板坏,不显示E1那就是高压保护开关等断开]2:E3故障有的机器根本就没有低压保护开关,可是换了所有控制元件还是解决不了问题,原来是现在的很多控制板都是通用的,只要把控制板上的LPP线与零线短接就可以了!三:变频冷静王维修资料1 排气温度保护:当T排气高于115度时,压机停,小于90度压机停已达三分钟后恢复运行;2 防冻结保护:当T内管小于-1度,压机停,大于6度压机停已达三分钟恢复运行;3 过电流保护:当I总大于D时,压机停,外风机延时30秒停制冷时32机D=10A,25机D=8A;制热时32机D=13A,25机D=10A4 过负荷保护:当T管大于62度时,内风机按设定风速运行,压机停。
T管:制冷时是室外热交换器温度,制热时是室内热交换器温度。
5 室内,外故障显示:D1,D2,D3为内机灯,LED1[绿灯]LED2[红灯]LED3[黄灯]为外机灯。
A压机停且有故障时LED1亮;B室外环境温度有故障时LED3亮;C 室外管温有故障时LED2亮;D模块保护时LED1闪烁;E压机过载时LED2与LED3同时闪烁;F排气温度有故障时LED1,LED2,LED3全亮;G 室内D1压机运行时亮;H室内D2时通讯指示,正常时闪烁;I室内D3是感温包指示灯,有故障时闪烁。
6 功率模快:各线功能1号线:W相的负端控制信号;2号线:W的正端控制信号;3号线:V的负端控制信号;4号线:V正端控制信号;5号线:U的负端控制信号;6号线:U正端控制信号;7号线:地线;8号线;+5V线;9号线:+12V线;10号线:模块保护信号线[模块保护有:过热,过流,欠压保护,保护时模块有微秒极的信号输出]四:变频柜机E1-E5代码故障说明E1:压机过流,过热,排气过高,模块保护;E2:室内防冻结保护;E3:室内温度感温包开,短路;E4:室内管温开,短路;E5:室内外通讯故障。
空调错误格力:变频柜机E1-E5E1:压机过流,过热,排气过高,模块保护;E2:室内防冻结保护;E3:室内温度感温包开,短路;E4:室内管温开,短路;E5:室内外通讯故障。
:定频机故障代码:E1:压缩机高压保护E2:蒸发器防冻结保护E3:压缩机低压保护E4:压缩机排气温度过高保护E5:过电流(低电压保护)Gree: Frequency Guiji E1-E5E1: press overcurrent, overheating, excessive exhaust, module protection; E2: indoor anti-freeze protection; E3: indoor temperature thermal package open, short circuit; E4: indoor pipe temperature open, short circuit ; E5: indoor and outdoor communication failure. : Fixed-frequency machine fault codes: E1: Compressor high pressure protection E2: Evaporator anti-freeze protection E3: compressor and low pressure protection E4: compressor discharge temperature protection E5: over-current (low voltage protection)E1是系统高压保护。
故障原理:外机铜管连接的有个高压保护开关,通过高压开关检测系统压力,然后通过线路反馈给芯片。
维修流程:1.首先排除外界因素,如蒸发器,冷凝器脏,电源缺相等。
如果机器一开机就显示E1,看压缩机是否启动,若没启动测量高压开关,若启动测压缩机启动电流。

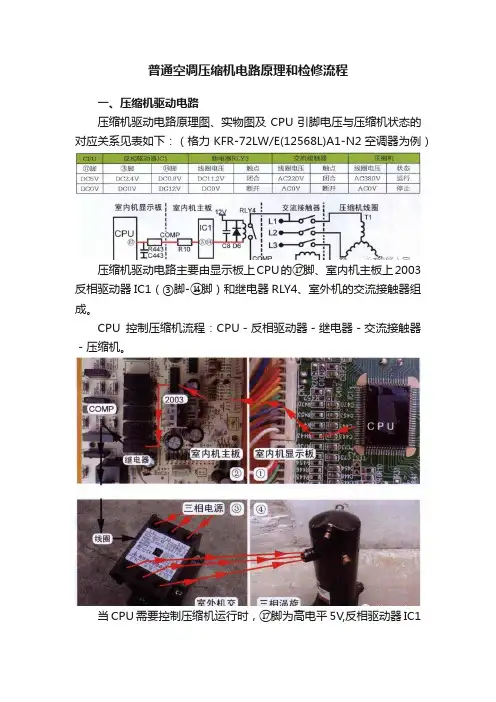

普通空调压缩机电路原理和检修流程一、压缩机驱动电路压缩机驱动电路原理图、实物图及CPU引脚电压与压缩机状态的对应关系见表如下:(格力KFR-72LW/E(12568L)A1-N2空调器为例)压缩机驱动电路主要由显示板上CPU的⑰脚、室内机主板上2003反相驱动器IC1(③脚-⑭脚)和继电器RLY4、室外机的交流接触器组成。
CPU控制压缩机流程:CPU-反相驱动器-继电器-交流接触器-压缩机。
当CPU需要控制压缩机运行时,⑰脚为高电平5V,反相驱动器IC1的③脚输入端为高电平约2.4V, IC1内部电路翻转,输出端⑭脚接地,电压约为0.8V,继电器RLY4线圈电压约为直流11.2V,产生电磁吸力使触点闭合,L1端电压经RLY4触点至交流接触器(交接)线圈,与N 构成回路,交接线圈电压为交流220V,产生电磁吸力使三端触点闭合,三相电源L1、L2、L3经交接触点为压缩机线圈Tl、T2、T3提供三相交流380V电压,压缩机运行,系统开始制冷或制热。
当CPU需要控制压缩机停止运行时,⑰脚变为0V,反相驱动器③脚-⑭脚停止工作,继电器RLY4线圈电压为直流0V,触点断开,交接线圈电压变为交流0V,其三端触点也断开,压缩机线圈电压为交流0V,压缩机因无供电而停止运行。
二、检修流程1. 查看交接按钮是否吸合压缩机线圈由交接供电,在检修压缩机不运行故障时,首先查看交接按钮是否吸合。
见下图。
如交接按钮吸合,说明控制电路正常,故障可能为交接触点锈蚀或压缩机线圈开路,应进入第2检修步骤。
如交接按钮未吸合,说明电控系统出现故障,应检査控制电路,进入第3检修步骤。
2. 交接按钮吸合时检修流程如交接按钮吸合,压缩机不运行时,应测量交接下端触点电压。
3次测量均约为交流380V,说明交接正常,应检查压缩机线圈是否开路。
3次测量时有任意1次电压约为交流0V,说明交接触点锈蚀(开路),应更换交接。
3. 交接未吸合时检修流程(1)检查相序相序保护器串接在交接线圈回路,如果相序错误或缺相,也会引起交接不能吸合的故障。
制冷维修安全事故下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

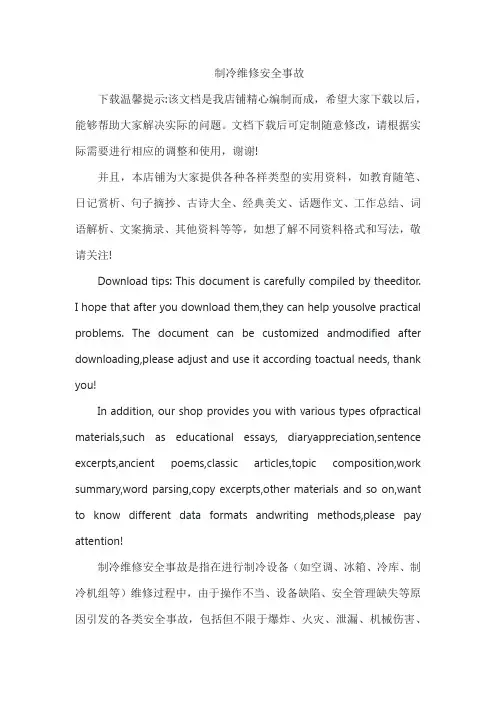

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!制冷维修安全事故是指在进行制冷设备(如空调、冰箱、冷库、制冷机组等)维修过程中,由于操作不当、设备缺陷、安全管理缺失等原因引发的各类安全事故,包括但不限于爆炸、火灾、泄漏、机械伤害、电击、中毒等。

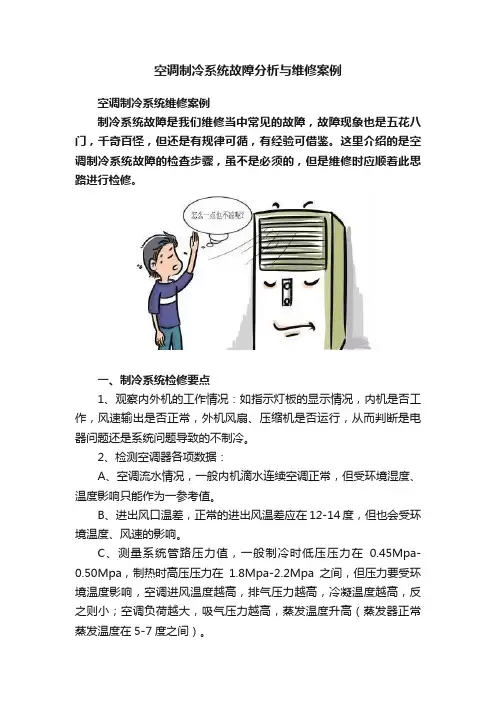

空调制冷系统故障分析与维修案例空调制冷系统维修案例制冷系统故障是我们维修当中常见的故障,故障现象也是五花八门,千奇百怪,但还是有规律可循,有经验可借鉴。
这里介绍的是空调制冷系统故障的检查步骤,虽不是必须的,但是维修时应顺着此思路进行检修。
一、制冷系统检修要点1、观察内外机的工作情况:如指示灯板的显示情况,内机是否工作,风速输出是否正常,外机风扇、压缩机是否运行,从而判断是电器问题还是系统问题导致的不制冷。
2、检测空调器各项数据:A、空调流水情况,一般内机滴水连续空调正常,但受环境湿度、温度影响只能作为一参考值。
B、进出风口温差,正常的进出风温差应在12-14度,但也会受环境温度、风速的影响。
C、测量系统管路压力值,一般制冷时低压压力在0.45Mpa-0.50Mpa,制热时高压压力在1.8Mpa-2.2Mpa之间,但压力要受环境温度影响,空调进风温度越高,排气压力越高,冷凝温度越高,反之则小;空调负荷越大,吸气压力越高,蒸发温度升高(蒸发器正常蒸发温度在5-7度之间)。
二、制冷系统故障类型1、制冷系统堵:常常发生在毛细管及干燥过滤器处,因为这两个地方是系统中最狭窄的地方,常见的堵塞原因有三种:脏堵、冰堵及焊堵。
A、脏堵一般发生在毛细管的进口处,是因系统内的污物(如焊渣、锈宵、氧化皮等)堵塞了管路,检查时轻轻敲击毛细管处可能会暂时恢复正常,另从管路和元件表面凝露、结霜以及停机时压力恢复速度时间等都可以对堵塞的位置及性质作出判断。
B、冰堵一般发生在毛细管的出口处,是因系统含有水分,在毛细管出口处突然汽化降温而凝结成小冰粒堵塞在毛细管的出口处,判断时可在毛细管出口处用焊枪加热如果效果恢复正常或好转说明是冰堵,或是在空调关机后再开机机器又能制冷一段时间,说明是冰堵,冰堵一般发生在新装机或刚维修过的空调上。
C、焊堵一般也是发生在毛细管的焊接处,现象与脏堵冰堵差不多,多发生在新装机上。
2、制冷系统漏:空调制冷制热的载体是制冷剂,如系统出现漏点,制冷剂泄漏则空调制冷差或完全不制冷,而空调器出现泄漏的地方主要集中在两器的各焊接头、毛细管焊接处、压缩机吸排气管、喇叭口、铜钠子裂、连接管等处,要检查时可先进行目测,重点检查连接管各接头处,泄漏处一般都有油迹。

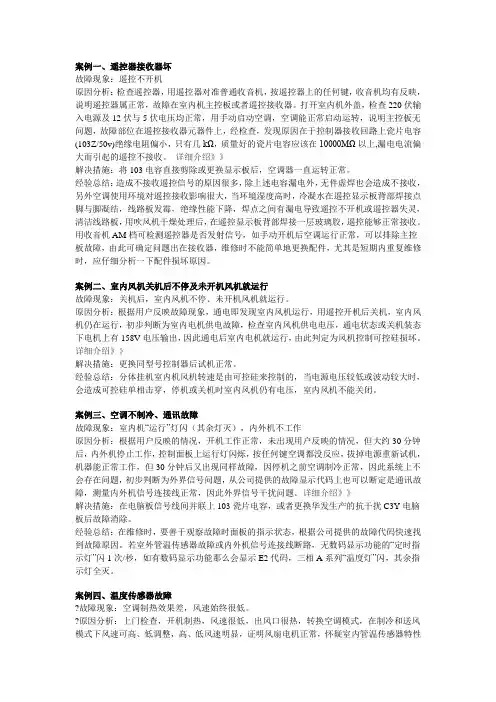

案例一、遥控器接收器坏故障现象:遥控不开机原因分析:检查遥控器,用遥控器对准普通收音机,按遥控器上的任何键,收音机均有反映,说明遥控器属正常,故障在室内机主控板或者遥控接收器。
