用VASP计算晶体硅的电子能带结构
本文主要是用VASP进行了晶体硅的电子能带结构的计算。
硅的晶体结构如图1所示，它是两个嵌套在一起的FCC布拉菲晶格，相对位

置为。在计算中，采用了FCC的原胞，每个原胞里面有两个硅原子。

图1：硅的晶体结构
首先优化了晶格参数，求出了能量最低所对应的晶格常数a。然后进行静态
计算，得到了自洽的电荷密度。再由静态计算得到的自洽的电荷密度计算了硅的
能带结构和电子态密度。
（一） 优化晶格常数
只需要优化一个晶格常数a。
首先准备四个文件：INCAR,POSCAR,POTCAR,KPOINTS，内容分别如下
INCAR POSCAR POTCAR KPOINTS
system = Si-fcc ISTART = 0 ICHARGE = 2 ENCUT = 300 EDIFF = 1E-5 IBRION = 2 POTIM = 0.25 NSW = 100 EDIFFG = -1E-2 ISMEAR = 0 SIGMA = 0.1 PREC = Accurate ISIF = 2 Si-fcc 5.1 0.0 0.5 0.5 0.5 0.0 0.5 0.5 0.5 0.0 2 Direct 0.0 0.0 0.0 0.25 0.25 0.25 #采用PAW_PBE赝势 auto
0
Monkhorst
9 9 9
0 0 0
运行VASP，读取OUTCAR文件，可以得到a=5.1的情况下对应的能量。然后
改变a的值，再运行VASP，得到相应晶格常数对应的能量。a的取值范围为5.1
到5.8，每隔0.1取一个点。最终得到晶格常数与能量的对应值如下表所示
晶格常数 a(Å) Energy(eV)
5.1 -10.25560165
5.2 -10.54833092
5.3 -10.73272582
5.4 -10.82481216
5.5 -10.83910312
5.6 -10.78828523
5.7 -10.68395630
5.8 -10.53611370
将以上数据用MATLAB进行二次多项式拟合，求出拟合二次多项式的极小值
点为5.50 Å，即为优化的晶格常数，与实验值5.43 Å比较接近。后面的计算均
基于此优化的晶格常数。
（二） 静态计算自洽的电荷密度
修改输入文件，在INCAR中定义NSW=0、LCHARG=T，POSCAR中的晶格常数定
义为优化的晶格常数5.5，其它参数不变。运行VASP，即得到了自洽的面电荷密
度，将其保存下来，以便后面计算能带结构和电子态密度之用。
（三） 计算能带结构
选取6个特殊K点，特殊K点间的分割点数分别为20、20、20、10、20。
从自洽的电荷密度计算得到的OUTCAR文件中可以找到倒格子基矢和费米能级。
将以上信息写入syml文件，然后将syml文件输入到程序gk.x，产生K点，得
到KPOINTS文件。
另外设置INCAR中的ISTART=1，ICHAGE=11 (
ICHARG =11 由给出的电荷密度求的

能级本征值和态密度 用于能带计算)，
NSW=0。POSCAR中的晶格常数定义为优化的晶
格常数5.5。其他参数不变。运行VASP，计算完后得到本征值文件EIGENVAL。

输入文件EIGENVAL和syml到程序pbnf.x，可得到输出文件bnd.dat和
highk。将bnd.dat和highk中的数据导入到Origin，即可画出如图2所示的硅
的电子能带结构图。
导带底的能量为0.4045eV，价带顶的能量为-0.1422eV，故带隙为0.5647eV，
大大低于实验值1.12eV。由于导带底和价带顶位于不同的K点处，故该带隙为
间接带隙。

图2：硅的电子能带结构图
（四） 计算电子态密度
从POTCAR文件中找到硅的RWIGS=1.312，在INCAR中定义ISTART=1，
ICHARGE=11，NSW=0，RWIGS=1.312, POSCAR中的晶格常数定义为优化的晶格常
数5.5，其它参数不变。运行VASP，计算完后得到包含了态密度值的DOSCAR文
件。采用split_dos对态密度文件DOSCAR进行分割，得到总态密度DOS0以及两
个硅原子的分波态密度DOS1、DOS2。
将DOS0的数据导入到Origin作图，即得到了总态密度图，如图3所示。
图3：总态密度图
将DOS1的数据导入到Origin作图，即得到了第一个原子的分波态密度图，
如图4所示。黑色的线对应s态电子的分波态密度，红色的线对应p态电子的分
波态密度。第二个原子的分波态密度与第一个原子相同。

图4：第一个原子的分波态密度图

由能带图可知，导带的能量范围大致在0—2.5eV，由上面的分波态密度图可
知，此能量范围内既有s电子又有p电子两者比例接近1:1。价带的能量范围大
致在-5—0eV，由上面的分波态密度图可知，此能量范围内主要是p电子。查看
POSCAR文件，考察各个K点处导带和价带的组分，得到的精确结果与上面的定
性分析一致，即价带基本都是p电子，导带既有s电子又有p电子。

k点数目和k-mesh的优化、切断动能的优化以及SIGMA的优化。
（五）k点数目和k-mesh的优化
选取不同的k点网格划分，分别进行计算，得到相应的约化k点数和能量值，
如下表所示
K点网格 约化K点数 Energy(eV)
2*2*2 2 -10.68160608
3*3*3 4 -10.24102590
4*4*4 10 -10.83802046
5*5*5 10 -10.77837031
6*6*6 28 -10.84059922
7*7*7 20 -10.83147042
8*8*8 160 -10.84070668
9*9*9 35 -10.83910312
10*10*10 110 -10.84070717

以每种网格一个基矢方向上的分割点数N和相应的能量值作图，得到如图5
所示的Energy-N关系图。由图可见，在N=6时能量就基本收敛了，故可以选择
6*6*6的网格。
图5：能量与一个基矢方向上的分割点数N的关系图
以约化K点数与能量值作图，如图6所示。由图可见，在K点数为10时能
量即基本收敛了。

图6：约化K点数和能量的关系图
（六）切断动能ENCUT的优化

选取不同的切断动能ENCUT，分别进行计算，得到相应的能量值，所得数据
如下表所示
ENCUT(eV) Energy(eV)
60 -10.57184900
70 -10.48146260
80 -10.49859273
100 -10.65940511
150 -10.75226690
200 -10.80172279
250 -10.82617381
300 -10.83910312
350 -10.84293686
作出能量和切断动能ENCUT的关系图，如图7所示。由图可见，在
ENCUT=250eV时，能量基本收敛了，故ENCUT可减小到250eV。

图7：能量和切断动能ENCUT的关系图
（七）SIGMA的优化
选取不同的SIGMA，分别进行计算，得到相应的entropy T*S值EENTRO，所
得数据如下表所示
SIGMA EENTRO
0.02 -0.00000000
0.05 -0.00000000
0.1 -0.00000001
0.2 -0.00009474
0.3 -0.00108206
0.4 -0.00422281
0.6 -0.02022028
0.8 -0.05656195
作出EENTRO和SIGMA的关系图，如图8所示。由图可见，在SIGMA=0.2时，
EENTRO就已经非常接近于0了，故SIGMA的值可优化为0.2。

图8：EENTRO和SIGMA的关系图

合集下载

能带计算

能带计算


四个输入文件
INCAR,KPOINT,POSCAR相似 注意：POTCAR
运行软件，得到优化的晶格常数：
自洽的电荷密度： 修改INCAR文件， 修改INCAR文件， 运行软件， 得到ＣＨＧ, 得到ＣＨＧ,ＣＨＧ ＣＡＲ文件
做非自洽计算：
• 修改INCAR文件: 将 参数ICHARG设为 11 • 修改KPOINTS输入 文件 • 运行VASP程序,从 输出文件EIGENVAL 中提出电子结构
首先我们要会想一下Si 首先我们要会想一下Si的 Si的 结构
பைடு நூலகம்
生成4个输入文件
Diamond Si 5.5 0.0 0.5 0.5 0.5 0.0 0.5 0.5 0.5 0.0 2 Direct 0.0 0.0 0.0 0.25 0.25 0.25
晶格常数 基矢a1 基矢a2 基矢a3 原胞中的原子个数 坐标系选为基矢构成的坐标系 基矢坐标系下原子的位置
第一原理电子结构计算程序：VASP
主要输入文件： 1、INCAR 2、POTCAR 3、POSCAR 4、KPOINTS
一、Si能带图 Si能带图 的计算
(1). 生成4个输入文件: POSCAR POTCAR INCAR KPOINTS (2). 优化晶格参数,求出能量最低所对应的晶格参数 (3). 固定晶格参数, 求出能态密度(DOSCAR), 确定费米能量 (4). 修改KPOINTS和INCAR输入文件,固定电荷密度,做非自洽 计算,得到输出文件EIGENVAL (5). 提取数据,画图
INCAR:此文件控制vasp进行何种性质的计算，以及 INCAR: 设置了计算方法中一些重要的参数。 POTCAR:赝势文件，可直接从赝势库中导出，有很多 POTCAR: 的种类，现在主要用paw势，即投影缀加波德赝势。 POSCAR:描述所计算体系的晶胞参数，原子个数及晶 POSCAR: 胞中原子的位置，以及分子动力学计算时原子的初 速度。 KPOINTS:设置布里渊区k点网格取样大小或能带结构 KPOINTS: 计算时沿高对称方向的k点
VASP程序使用

VASP程序使用

上式中动能项是对角化的，通过求解上式方括号中的哈密顿矩 阵来求解KS方程，该矩阵的大小由截至能(cutoff energy)来决定。
尝试电子密度和尝试波函数
写出交换相关势表达式
构造哈密顿量
子空间对角化，优化迭代
自由能的表达式E
新电子密度，与尝试电子密度比较
是
否
输出结果，写波函数
与原子轨道基组相比，平面波基组有如下优点： 1) 无需考虑BSSE校正； 2) 平面波基函数的具体形式不依赖于核的坐标，这样，一
对于K-mesh的确定方法，通常通过考察总能量/能量差的收敛 程度来确定，能量的收敛标准是1meV/atom。
多数情况下，对半导体或绝缘体较小的K-mesh能量就可以 收敛，对于导体，一般需要较大的K-mesh。
-10.2
-10.3
-10.4
Total energy(eV)
-10.5
-10.6
-10.7
PBE
2) POTCAT中各原子赝势定义的顺序必需与POSCAR中相同：
surface of mgo(100) (2*2)Mg 1.00000000000000 5.9459999999999997 0.0000000000000000 0.0000000000000000 0.0000000000000000 5.9459999999999997 0.0000000000000000 0.0000000000000000 0.0000000000000000 20.0000000000000000 20 20
动力学模拟)； DOSCAR : 态密度信息。
POSCAR文件内容说明：
Silicon bulk (Title) 2.9 (Scaling factor or lattice constant) 0.0 1.0 1.0 (第一个平移矢量的方向) 1.0 0.0 1.0 (第二个平移矢量的方向) 1.0 1.0 0.0 (第三个平移矢量的方向)
VASP参数设置详解

VASP参数设置详解

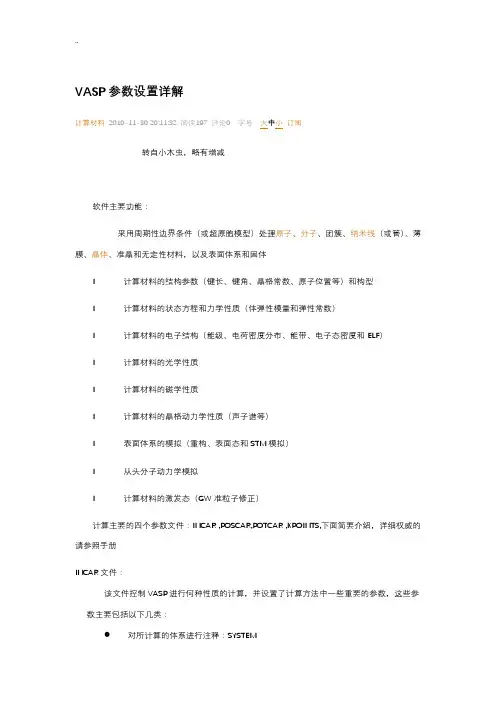

VASP参数设置详解计算材料 2010-11-30 20:11:32 阅读197 评论0 字号：大中小订阅转自小木虫，略有增减软件主要功能：采用周期性边界条件（或超原胞模型）处理原子、分子、团簇、纳米线（或管）、薄膜、晶体、准晶和无定性材料，以及表面体系和固体l 计算材料的结构参数（键长、键角、晶格常数、原子位置等）和构型l 计算材料的状态方程和力学性质（体弹性模量和弹性常数）l 计算材料的电子结构（能级、电荷密度分布、能带、电子态密度和ELF）l 计算材料的光学性质l 计算材料的磁学性质l 计算材料的晶格动力学性质（声子谱等）l 表面体系的模拟（重构、表面态和STM模拟）l 从头分子动力学模拟l 计算材料的激发态（GW准粒子修正）计算主要的四个参数文件：INCAR ,POSCAR,POTCAR ,KPOINTS,下面简要介绍，详细权威的请参照手册INCAR文件：该文件控制VASP进行何种性质的计算，并设置了计算方法中一些重要的参数，这些参数主要包括以下几类：对所计算的体系进行注释：SYSTEM●定义如何输入或构造初始的电荷密度和波函数：ISTART，ICHARG，INIWAV●定义电子的优化–平面波切断动能和缀加电荷时的切断值：ENCUT，ENAUG–电子部分优化的方法：ALGO，IALGO，LDIAG–电荷密度混合的方法：IMIX，AMIX，AMIN，BMIX，AMIX_MAG，BMIX_MAG，WC，INIMIX，MIXPRE，MAXMIX–自洽迭代步数和收敛标准：NELM，NELMIN，NELMDL，EDIFF●定义离子或原子的优化–原子位置优化的方法、移动的步长和步数：IBRION，NFREE，POTIM，NSW –分子动力学相关参数：SMASS，TEBEG，TEEND，POMASS，NBLOCK，KBLOCK，PSTRESS–离子弛豫收敛标准：EDIFFG●定义态密度积分的方法和参数–smearing方法和参数：ISMEAR，SIGMA–计算态密度时能量范围和点数：EMIN，EMAX，NEDOS–计算分波态密度的参数：RWIGS，LORBIT●其它–计算精度控制：PREC–磁性计算：ISPIN，MAGMOM，NUPDOWN–交换关联函数：GGA，VOSKOWN–计算ELF和总的局域势：LELF，LVTOT–结构优化参数：ISIF–等等。
