发动机原理与构造习题解答第一章发动机的工作原理和总体构造1、汽车发动机通常是由哪些机构与系统组成？它们各有什么功用？实现工作循环，完成能量转换的主要运动零件。
它由机体组、活塞连杆组和曲轴飞轮组等组成。
在作功行程中，活塞承受燃气压力在气缸内作直线运动，通过连杆转换成曲轴的旋转运动，并从曲轴对外输出动力。
而在进气、压缩和排气行程中，飞轮释放能量又把曲轴的旋转运动转化成活塞的直线运动。
(2) 配气机构：控制进、排气门的开启时刻及延续时间。
配气机构的功用是根据发动机的工作顺序和工作过程，定时开启和关闭进气门和排气门，使可燃混合气或空气进入气缸，并使废气从气缸内排出，实现换气过程。
配气机构大多采用顶置气门式配气机构，一般由气门组、气门传动组和气门驱动组组成。
(3) 燃料供给系统：汽油机：由化油器向气缸供给由汽油与空气混合的混合气。
汽油机燃料供给系的功用是根据发动机的要求，配制出一定数量和浓度的混合气，供入气缸，并将燃烧后的废气从气缸内排出到大气中去；柴油机燃料供给系的功用是把柴油和空气分别供入气缸，在燃烧室内形成混合气并燃烧，最后将燃烧后的废气排出。
(4) 滑系统：减少相对运动部件的摩擦阻力，减轻磨损。
润滑系的功用是向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦，减小摩擦阻力，减轻机件的磨损。
并对零件表面进行清洗和冷却。
润滑系通常由润滑油道、机油泵、机油滤清器和一些阀门等组成。
(5) 冷却系统：降低气缸及高温部件的高温，使发动机保持正常的工作温度。
冷却系的功用是将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。
水冷发动机的冷却系通常由冷却水套、水泵、风扇、水箱、节温器等组成。
(7) 点火系统：（汽油机独有）在压缩行程接近上止点时，点火系即在火花塞电极间产生电火花以点燃混合气。
在汽油机中，气缸内的可燃混合气是靠电火花点燃的，为此在汽油机的气缸盖上装有火花塞，火花塞头部伸入燃烧室内。
第一章发动机工作原理发动机是将其他形式的能量转变为机械能的一种机械装置。
内燃机是燃料在发动机内部燃烧,内燃机每实现一次热功转换，都要经历一系列连续的工作过程，构成一个工作循环，否则，就不能实现热功的转换。
第一节发动机总体结构及基本原理现代汽车发动机根据所用燃料的不同可分为:1.汽油发动机(简称汽油机)1). 化油器式汽油机: 汽油和空气在化油器内混合成可燃混合气,在输入气缸加以压缩，然后用电火花点火使之燃烧而发热作功。
2). 汽油喷射式发动机: 将汽油直接喷人进气管或气缸内，与空气混合形成可燃混合气，再用电火花点燃。
2.柴油发动机(简称柴油机)：汽车用柴油机使用的燃料一般是轻柴油，它是通过喷油泵和喷油器将柴油直接喷人气缸，与气缸内经过压缩的空气混合，使之在高温下自燃作功。
一．发动机总体构造发动机基本由以下机构和系统组成：曲柄连杆机构、配气机构、供给系、润滑系、冷却系、点火系和起动系。
1．曲柄连杆机构：它的功用是将燃料燃烧时产生的热量转变为活塞往复运动的机械能，再通过连杆将活塞的往复运动变为曲轴的旋转运动而对外输出动力。
2．配气机构：它的功用是使可燃混合气及时充人气缸并及时从气缸排出废气。
3．供给系：它的功用是把汽油和空气混合成合适的可燃混合气供人气缸，以供燃烧，并将燃烧生成的废气排出发动机。
4．润滑系：它的功用是将润滑油供给作相对运动的零件以减少它们之间的摩擦阻力，减轻机件的磨损，并部分地冷却摩擦零件5．冷却系：它的功用是把受热机件的热量散到大气中去，以保证发动机正常工作。
6．点火系：它的功用是保证按规定时刻及时点燃气缸中被压缩的混合气。
7．起动系：它的功用是用以使静止的发动机起动并转入自行运转。
汽油机一般都由上述两个机构和五个系统组成。
对于汽车用柴油机，由于其混合气是自行着火燃烧的，所以柴油机没有点火系。
因此柴油机由两个机构和四个系统组成。
二．四冲程发动机工作原理（一）汽车发动机的基本名词术语1．活塞行程与止点上止点：活塞顶距离曲轴旋转中心最远的位置称为上止点。

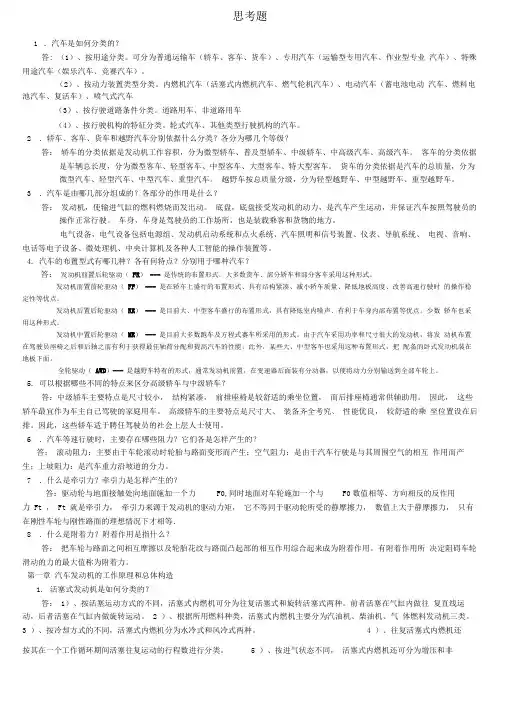

思考题1．汽车是如何分类的？答: （1）、按用途分类。
可分为普通运输车（轿车、客车、货车）、专用汽车（运输型专用汽车、作业型专业汽车）、特殊用途汽车（娱乐汽车、竞赛汽车）。
（2）、按动力装置类型分类。
内燃机汽车（活塞式内燃机汽车、燃气轮机汽车）、电动汽车（蓄电池电动汽车、燃料电池汽车、复活车）、喷气式汽车（3）、按行驶道路条件分类。
道路用车、非道路用车（4）、按行驶机构的特征分类。
轮式汽车、其他类型行驶机构的汽车。
2．轿车、客车、货车和越野汽车分别依据什么分类？各分为哪几个等级？答：轿车的分类依据是发动机工作容积，分为微型轿车、普及型轿车、中级轿车、中高级汽车、高级汽车。
客车的分类依据是车辆总长度，分为微型客车、轻型客车、中型客车、大型客车、特大型客车。
货车的分类依据是汽车的总质量，分为微型汽车、轻型汽车、中型汽车、重型汽车。
越野车按总质量分级，分为轻型越野车、中型越野车、重型越野车。
3．汽车是由哪几部分组成的？各部分的作用是什么？答：发动机，使输进气缸的燃料燃烧而发出动。
底盘，底盘接受发动机的动力，是汽车产生运动，并保证汽车按照驾驶员的操作正常行驶。
车身，车身是驾驶员的工作场所，也是装载乘客和货物的地方。
电气设备，电气设备包括电源组、发动机启动系统和点火系统、汽车照明和信号装置、仪表、导航系统、电视、音响、电话等电子设备、微处理机、中央计算机及各种人工智能的操作装置等。
4. 汽车的布置型式有哪几种？各有何特点？分别用于哪种汽车？答：发动机前置后轮驱动（FR）--- 是传统的布置形式。
大多数货车、部分轿车和部分客车采用这种形式。
发动机前置前轮驱动（FF）--- 是在轿车上盛行的布置形式、具有结构紧凑、减小轿车质量、降低地板高度、改善高速行驶时的操作稳定性等优点。
发动机后置后轮驱动（RR）--- 是目前大、中型客车盛行的布置形式，具有降低室内噪声、有利于车身内部布置等优点。
少数轿车也采用这种形式。
第一章发动机基本知识1.1 汽车发动机的分类 (2)1.2 汽车发动机的基本术语 (6)1.3 发动机的基本工作原理 (9)1.4 发动机的总体构造 (13)1.5 发动机产品名称和型号编制规则 (15)学习目标：通过本次课的讲述，使学生对发动机有一个直观的了解和认识1.了解发动机的分类方法；2.掌握有关发动机的基本术语；3.掌握发动机的工作原理；4.了解发动机的总体构造。
学习方法：介绍发动机的基本术语，通过多媒体课件动态演示发动机的工作原理，并分析典型车型发动机的总体构造，这是今后学习发动机构造的基础。
学习内容：§ 1.1 概述§ 1.2 发动机的工作原理§ 1.3 发动机总体构造学习重点：1.发动机的排量以及压缩比的概念；2.四冲程汽油机的工作原理；3.发动机的总体构造。
作业习题：1.发动机由哪些机构系统组成 ? 各部分功用是什么 ?2.柴油机与汽油机在总体构造上有何异同 ? 它们之间的主要区别是什么 ?3.二冲程与四冲程发动机比较有何优缺点 ?4.举例说明国产发动机的型号编制规则。
1.1 汽车发动机的分类汽车发动机，这里专指汽车用往复活塞式内燃机，其分类方法很多，按照不同的分类方法可以把发动机分成不同的类型。
1.1.1 按着火方式分类发动机根据所使用的燃料的不同，着火方式也不相同，具体可分为点燃式发动机（汽油机属于此类）和压燃式发动机（柴油机属于此类）。
（如图1-1-1）1.1.2 按使用燃料分类发动机按照所使用的燃料的不同可分为汽油机、柴油机、煤气机、气体燃料发动机、多种燃料发动机等。
（如图1-1-2）1.1.3 按冷却方式分类发动机按照冷却方式的不同可分为水冷发动机、风冷发动机、油冷发动机。
水冷发动机利用在气缸体和气缸盖冷却水套中进行循环的冷却液作为冷却介质进行冷却；风冷发动机利用流动于气缸体和气缸盖外表面散热片之间的空气作为冷却介质进行冷却；油冷发动机利用油冷却气缸和气缸盖等零件。
