电子行业电子装联工艺技术课件1. 引言电子行业是现代社会中一个不可或缺的重要行业，而电子装联工艺技术则是电子行业中的一个重要领域。
本课件将介绍电子装联工艺技术的基本概念、重要性以及相关的工艺流程和技术。
2. 电子装联工艺技术的概述电子装联工艺技术是指在电子制造过程中，通过一系列的工艺流程和技术手段，将电子元器件和组件连接起来，形成完整的电路板或电子器件的技术。
它涉及到电子元器件的布局设计、焊接工艺、表面处理等方面。
3. 电子装联工艺技术的重要性电子装联工艺技术在电子制造中起着至关重要的作用。
它不仅直接影响到电子产品的质量，还关系到产品的可靠性和寿命。
合理的工艺技术能够提高产品的性能和稳定性，减少生产成本，提高生产效率。
4. 电子装联工艺技术的工艺流程4.1 元器件布局设计 - 元器件布局设计是电子装联工艺技术的第一步，它涉及到元器件的选型和布局设计，要考虑到电路的功能要求、接线的合理性以及生产工艺的可行性。
- 元器件布局设计的目标是最大程度地减少电路板上的线路长度和线路复杂度，提高电路板的性能和稳定性。
4.2 焊接工艺 - 焊接工艺是电子装联工艺技术中最关键的一个环节。
- 常见的焊接工艺包括手工焊接、波峰焊接、表面贴装焊接等。
- 焊接工艺的选择要根据电路板的设计和元器件的要求来确定，同时要考虑到生产效率和成本。
4.3 表面处理 - 表面处理是为了改善电子元器件的导电性和耐环境腐蚀性。
- 常见的表面处理方法包括镀金、镀锡和喷锡等。
- 表面处理工艺的选择要根据产品的要求和使用环境来确定。
5. 电子装联工艺技术的常见问题与解决方法5.1 接触不良问题 - 这是电子装联工艺技术中常见的问题之一，可能导致电路板无法正常工作。
- 解决方法包括重新焊接、更换元器件等。
5.2 过热问题 - 在焊接过程中，由于温度过高可导致元器件损坏。
- 解决方法包括控制焊接温度、加强散热设计等。
5.3 氧化问题 - 元器件的接触表面可能会因为氧化而导致导电性能下降。

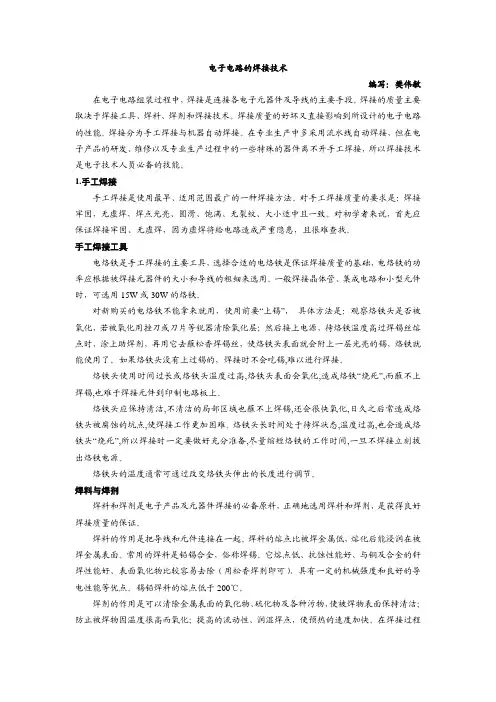

电子电路的焊接技术编写：樊伟敏 在电子电路组装过程中，焊接是连接各电子元器件及导线的主要手段。
焊接的质量主要取决于焊接工具、焊料、焊剂和焊接技术。
焊接质量的好坏又直接影响到所设计的电子电路的性能。
焊接分为手工焊接与机器自动焊接。
在专业生产中多采用流水线自动焊接，但在电子产品的研发、维修以及专业生产过程中的一些特殊的器件离不开手工焊接，所以焊接技术是电子技术人员必备的技能。
1.手工焊接手工焊接是使用最早、适用范围最广的一种焊接方法。
对手工焊接质量的要求是：焊接牢固，无虚焊，焊点光亮、圆滑、饱满、无裂纹、大小适中且一致。
对初学者来说，首先应保证焊接牢固、无虚焊，因为虚焊将给电路造成严重隐患，且很难查找。
手工焊接工具电烙铁是手工焊接的主要工具，选择合适的电烙铁是保证焊接质量的基础，电烙铁的功率应根据被焊接元器件的大小和导线的粗细来选用。
一般焊接晶体管、集成电路和小型元件时，可选用15W或30W的烙铁。
对新购买的电烙铁不能拿来就用，使用前要“上锡”，具体方法是：观察烙铁头是否被氧化，若被氧化用挫刀或刀片等锐器清除氧化层；然后接上电源，待烙铁温度高过焊锡丝熔点时，涂上助焊剂，再用它去蘸松香焊锡丝，使烙铁头表面就会附上一层光亮的锡，烙铁就能使用了。
如果烙铁头没有上过锡的，焊接时不会吃锡,难以进行焊接。
烙铁头使用时间过长或烙铁头温度过高,烙铁头表面会氧化,造成烙铁“烧死”,而蘸不上焊锡,也难于焊接元件到印制电路板上。
烙铁头应保持清洁,不清洁的局部区域也蘸不上焊锡,还会很快氧化,日久之后常造成烙铁头被腐蚀的坑点,使焊接工作更加困难。
烙铁头长时间处于待焊状态,温度过高,也会造成烙铁头“烧死”,所以焊接时一定要做好充分准备,尽量缩短烙铁的工作时间,一旦不焊接立刻拔出烙铁电源。
烙铁头的温度通常可通过改变烙铁头伸出的长度进行调节。
焊料与焊剂焊料和焊剂是电子产品及元器件焊接的必备原料，正确地选用焊料和焊剂，是获得良好焊接质量的保证。
smt的两种生产工艺
SMT（Surface Mount Technology）是现代电子产品制造中普
遍采用的一种电路组装技术。
它将电子元件直接粘贴到印刷电路板（PCB）上，而不是像传统的TH（Through-Hole）技术
那样通过插入孔进行连接。
以下是SMT的两种常见的生产工艺。
1. 贴片工艺
贴片工艺是SMT中最常用的一种工艺。
在贴片工艺中，电子
元件（如电阻、电容、二极管、集成电路等）通过粘贴或焊接方式固定在PCB上。
贴片电子元件通过自动化设备，如贴片机，根据PCB上的元件位置标记进行准确定位和精确贴装。
贴片工艺的优势在于其快速、高效、自动化的特点，可以大大提高生产效率和质量。
2. 焊接工艺
焊接工艺是SMT中另一种重要的生产工艺。
在SMT焊接中，焊接过程分为两个步骤：回流焊和波峰焊。
回流焊是通过加热整个PCB，使焊膏熔化并形成焊点。
这个过程中需要控制温
度和时间，以确保焊点的质量。
回流焊的主要优点是可以同时焊接多个焊点，缩短生产周期。
波峰焊则是将PCB的一侧浸
入熔化的焊料波峰中，使焊料通过离子化的方法与电路板实现焊接。
波峰焊适用于较大的电路板或需要更强的焊接强度的应用。
总结：这两种SMT生产工艺在电子产品制造中起到了至关重
要的作用。
贴片工艺使得电子元件的贴装速度更快、更准确，
提高了生产效率。
而焊接工艺则确保电子元件与PCB的可靠焊接，保证产品的质量和性能。
在实际制造中，通常会根据产品的需求和工艺要求来选择合适的工艺，以达到最佳的生产效果。
电子元器件安装与焊接工艺规范电子元器件安装与焊接工艺规范1范围本规范规定了设备电气盒制作过程中手工焊接技术要求、工艺方法和质量检验要求。
2引用标准下列文件中的有关条款通过引用而成为本规范的条款。
凡注日期或版次的引用文件，其后的任何修改单（不包括勘误的内容）或修订版本都不适用于本规范，但提倡使用本规范的各方探讨试用其最新版本的可能性。
凡未注日期或版次引用文件，其最新版本适用于本规范。
HB 7262.1-1995 航空产品电装工艺电子元器的安装HB 7262.2-1995 航空产品电装工艺电子元器的焊接QJ 3117-1999 航天电子电气产品手工焊接工艺技术要求IPC-A-610E-2010 电子组件的可接收性3技术要求与质量保证3.1一般要求3.1.1参加产品安装和检验的人员必须是经过培训合格的人员。
3.1.2环境温度要求：20℃-30℃。
3.1.3相对湿度要求：30%-75%。
3.1.4照明光照度要求：工作台面不低于500lx。
3.1.5工作场地应无灰尘，及时清除杂物（如污、油脂、导线头、绝缘体碎屑等）工作区域不得洒水。
3.2安装前准备3.2.1把安装所用的器材备齐，并放在适当位置，以便使用；3.2.2所有工具可正常使用，无油脂，按下列要求检查工具：切割工具刃口锋利，能切出整齐的切口；绝缘层和屏蔽剥离工具功能良好。
3.2.3按配套明细表检查和清点元器件、印制板、紧固件、零件等的型号规格及数量。
3.2.4凡油封的零件或部件，在安装前均应进行清洗除油，并防止已除过的零件再次糟受污染。
4元器件在印制板上安装4.1元器件准备4.1.1安装前操作人员应按产品工艺文件检查待装的各种元器件、零件及印制板的外观质量。
4.1.2元器件引线按下列要求进行了清洁处理：a、用织物清线器轻轻地擦拭引线，除去引线上的氧化层。
有镀层的引线不用织物清线器处理；b、清洁后的引线不能用裸手触摸；c、用照明（CDD）放大镜检验元器件引线清洁质量。
