混凝土框架性能评价

建筑结构构件常用检测方法(总5页)

-CAL-FENGHAI.-(YICAI)-Company One1

-CAL-本页仅作为文档封面，使用请直接删除 建筑结构构件常用检测方法

土木09-1 杨新波 36号

工程结构的检测——通过一定的设备,应用一定的技术,采集一定的数据,把的采集的数据按照一定的方法进行处理,从而得到所检测对象的某些特征的过程。结构检测可提供科学的参考依据，是结构质量鉴定的直接方式，是检测技术发展的需要。常见的结构构件检测方法如下。

一、回弹法 回弹法检测混凝土抗压强度技术规程JGJT 23-2011

1、回弹仪的基本原理：根据砼的表面硬度与抗压强度存在一定的关系建立测强曲线，通过回弹值和碳化深度推定砼的强度。砼表面硬度低，则回弹值少，砼表面硬度高，则回弹值大。

2、回弹仪的种类

回弹仪按冲击动能大小，分重型、中型、轻型、特轻型四种规格。

重型回弹仪（HT3000型）冲击动能26.42J，可供大型构件，重型构件，路面，飞机跑道及其他大体积砼的强度检测之用。

中型回弹仪（HT225型）冲击动能2.21J，可用于一般建筑物，桥梁，预制厂等普通砼构件的强度检测。应用最广泛。

轻型回弹仪（HT100型）冲击动能0.98J，用于轻质材料和薄壁构件的强度检测。

特轻型回弹仪（HT28型）冲击动能0.27J，可供砂浆强度检测。

3、回弹法适用范围(以标准动能为2.707J为例)：

普通砼采用的拌合材料、拌和用水符合现行国家标准；

不掺加外加剂或仅掺非引气型外加剂；

采用普通成型工艺；

采用《砼结构施工及验收规范》GB50204规定的钢模、木模及其他材料制作的模板； 自然养护或蒸气养护出池后经自然养护7d以上，且砼表面为干燥状态；

砼龄期为14~1000d；

砼抗压强度为10~60MPa。

4、相关规定及概念

测区：检测结构或构件混凝土抗压强度时的一个检测单元。

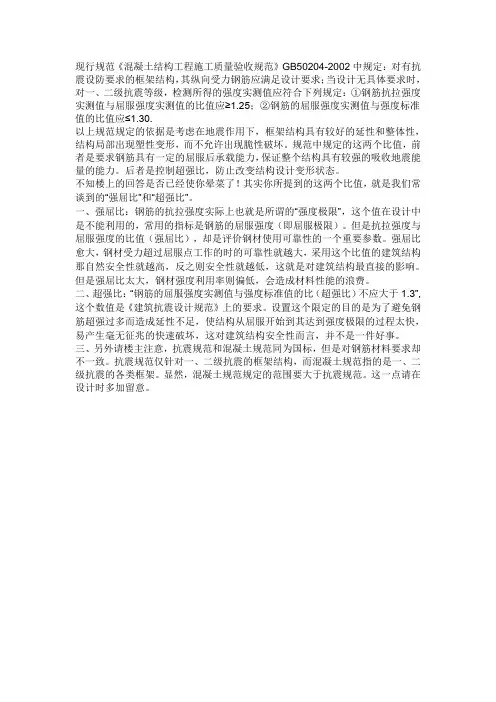

现行规范《混凝土结构工程施工质量验收规范》GB50204-2002中规定：对有抗震设防要求的框架结构，其纵向受力钢筋应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检测所得的强度实测值应符合下列规定：①钢筋抗拉强度实测值与屈服强度实测值的比值应≥1.25；②钢筋的屈服强度实测值与强度标准值的比值应≤1.30.

以上规范规定的依据是考虑在地震作用下，框架结构具有较好的延性和整体性，结构局部出现塑性变形，而不允许出现脆性破坏。规范中规定的这两个比值，前者是要求钢筋具有一定的屈服后承载能力，保证整个结构具有较强的吸收地震能量的能力。后者是控制超强比，防止改变结构设计变形状态。

不知楼上的回答是否已经使你晕菜了！其实你所提到的这两个比值，就是我们常谈到的“强屈比”和“超强比”。

一、强屈比：钢筋的抗拉强度实际上也就是所谓的“强度极限”，这个值在设计中是不能利用的，常用的指标是钢筋的屈服强度（即屈服极限）。但是抗拉强度与屈服强度的比值（强屈比），却是评价钢材使用可靠性的一个重要参数。强屈比愈大，钢材受力超过屈服点工作的时的可靠性就越大，采用这个比值的建筑结构那自然安全性就越高，反之则安全性就越低，这就是对建筑结构最直接的影响。但是强屈比太大，钢材强度利用率则偏低，会造成材料性能的浪费。

二、超强比：“钢筋的屈服强度实测值与强度标准值的比（超强比）不应大于1.3”,这个数值是《建筑抗震设计规范》上的要求。设置这个限定的目的是为了避免钢筋超强过多而造成延性不足，使结构从屈服开始到其达到强度极限的过程太快，易产生毫无征兆的快速破坏，这对建筑结构安全性而言，并不是一件好事。

三、另外请楼主注意，抗震规范和混凝土规范同为国标，但是对钢筋材料要求却不一致。抗震规范仅针对一、二级抗震的框架结构，而混凝土规范指的是一、二级抗震的各类框架。显然，混凝土规范规定的范围要大于抗震规范。这一点请在设计时多加留意。

钢筋混凝土建筑结构的抗地震破坏倒塌能力评估研究

汪玉容

【摘 要】在地震作用下钢筋混凝土建筑结构出现破坏倒塌为地震灾害中的关键,有效评估建筑结构抗地震破坏倒塌能力是建筑结构设计的前提,也是当前建筑结构提高抗震性能与加固的依据.提出变形指标极值、失效判断标准以及钢筋混凝土建筑结构倒塌极限状态判断标准,据此获取倒塌储备系数、倒塌易损性、结构整体超强系数、结构整体延性系数等评估标准.采用Pushover分析法选择相应地震波.依据梁柱线刚比对建筑结构抗倒塌能力的影响,以及柱端弯矩增加系数对建筑结构抗地震破坏倒塌能力的影响,对建筑结构易损性进行分析.结果表明:等跨建筑结构抗地震破坏倒塌能力更强;建筑结构底层是薄弱层,COF值越高,结构越容易倒塌.

【期刊名称】《地震工程学报》

【年(卷),期】2018(040)005

【总页数】7页(P919-925)

【关键词】钢筋混凝土;建筑结构;抗地震破坏;倒塌能力;评估

【作 者】汪玉容

【作者单位】凯里学院建筑工程学院,贵州 凯里 556000

【正文语种】中 文

【中图分类】TU47

0 引言 钢筋混凝土建筑结构在地震影响下很容易发生倒塌,严重的地震灾害会造成大量人员伤亡以及严重的经济损失[1-2]。地震作用下钢筋混凝土建筑结构抗地震破坏倒塌能力为当前抗震设计的关键,特别是人员密集以及长时间居住的建筑,如果出现倒塌,会导致非常严重的后果[3]。所以,研究钢筋混凝土建筑结构抗地震破坏倒塌能力评估方法,对降低地震灾害,保障人民生命财产安全有非常重要的意义。

Vrochidou等[4]提出基于地震加速度时频分析的中高层钢筋混凝土结构损伤评估方法,方法中地震参数源于地震信号的能量含量,利用时间窗来定义地震激励的强运动持续时间,并采用集合经验模态分解对选定的强运动区域进行时频分析。该方法效果较好,但实现难度较大,无法进行广泛应用。刘原等[5]提出建筑结构平面形状对结构抗倒塌能力的影响分析方法,参考 FEMA P695提供的方法对结构进行增量动力分析,得出各个结构的最大层间位移角与第一自振周期谱加速度值关系曲线,进而计算罕遇地震时的抗倒塌储备系数CMR和倒塌概率,该方法的倒塌评估精度偏低。

第1篇

一、前言

随着城市化进程的加快和地震灾害频发的现实，抗震结构的安全性成为社会关注的焦点。本报告旨在对某建筑物进行抗震结构评估，以确定其抗震性能是否符合现行规范要求，并提出相应的改进措施。

二、项目背景

1. 建筑物概况

该建筑物位于我国某地震多发区，始建于上世纪80年代，为多层住宅楼。建筑总面积为10,000平方米，共12层，建筑高度为36米。建筑结构形式为钢筋混凝土框架结构，抗震设防烈度为7度。

2. 评估目的

本次评估旨在全面了解该建筑物的抗震性能，为后续加固改造提供科学依据，确保建筑物在地震作用下的安全。

三、评估方法

1. 文档审查

对建筑物的设计图纸、施工资料、使用记录等进行审查，了解建筑物的结构形式、材料、施工质量等基本情况。

2. 现场检测

（1）外观检查

对建筑物外观进行检查，观察是否存在裂缝、变形、倾斜等现象。

（2）结构尺寸测量

使用全站仪、水准仪等测量工具，对建筑物的轴线、层高、梁柱截面尺寸等进行测量。

（3）材料检测

对梁、柱、墙等主要受力构件的混凝土强度、钢筋保护层厚度、钢筋直径等进行检测。 （4）动力特性测试

采用低周反复加载试验，测试建筑物的抗震性能。

四、评估结果

1. 结构形式及材料

该建筑物采用钢筋混凝土框架结构，主要受力构件为梁、柱、墙。混凝土强度等级为C25，钢筋等级为HRB335。

2. 外观检查

建筑物外观无明显裂缝、变形、倾斜等现象。

3. 结构尺寸测量

测量结果显示，建筑物轴线偏差、层高偏差、梁柱截面尺寸等均符合设计要求。

4. 材料检测

检测结果显示，混凝土强度、钢筋保护层厚度、钢筋直径等均符合设计要求。

5. 动力特性测试

（1）自振周期

建筑物自振周期为1.5秒，符合规范要求。

（2）位移角

在低周反复加载试验中，建筑物最大位移角为1/200，符合规范要求。

（3）承载力

建筑物在低周反复加载试验中，承载力满足设计要求。

五、结论

根据评估结果，该建筑物在抗震性能方面符合现行规范要求。但为进一步提高建筑物的抗震性能，建议采取以下措施：
