铁芯
交流线转圈动式：短而粗，有骨架。 直流线圈：细而长，无骨架。
衔铁
❖ 组成
线圈
❖ 原理：线圈通入电流，产生磁场，经铁芯、衔铁和气 隙形成回路，产生电磁力，将衔铁吸向铁芯。
❖ 1）电流线圈：串接在主电路，
❖ 特点：扁铜条带或粗铜线绕制，匝数少,内阻小。
❖ 讨论：a 衔铁动作与否取决于线圈中电流的大小 。
❖ ▲直流电磁机构的线圈：无骨架式，线圈形状做 成瘦高型
电磁机构的结构形式
衔铁沿棱角转动的拍合式 衔铁沿轴转动的拍合式 衔铁作直线运动的双E形直动式
2.触头系统——通过触头的开合控制电路通、断。
桥式触头
❖ 类型
指形触头
❖ 材料：一般采用铜材料制成；对于小容量电器常用银
质材料制成
点接触
面接触
（1）触点的接触形式： • 点接触：小电流的触点，适用于小电流和接触不频繁的电路 • 线接触：中等容量的触点，有利于断弧可用于动作频繁的电路 • 面接触：大容量的触点，适用于大电流电流
手动电器 非电量控制电器
按用途和控制对象分
1.低压配电电器：主要用于低压供电系统。当电路 故障电路。（通断能力、动 稳定性、热稳定性）
例如：低压断路器、熔断器、刀开关和转换开关等 。
2.低压控制电器：主要用于电力传动控制系统。能 分断过载电流，但不能分断短路电流。（通断能力 、操作频率、电气和机械寿命等）
短路环作用——减小衔铁吸合时产生的振动和噪音。
图1-7 单相交流电磁机构的短路环 1—衔铁 2—铁心 3—线圈 4—短路环
短路环
• 由于交流电磁铁的磁通是交变的，线圈磁场对衔铁 的吸引力也是交变的。当交流电流过零时，线圈磁 通为零，对衔铁的吸引力也为零，衔铁在复位弹簧 作用下将产生释放趋势，这就使动、静铁心之间的 吸引力随着交流电的变化而变化，从而产生振动和 噪音，加速动、静铁心接触面积的磨损，引起结合 不良，严重时还会使触点烧蚀。为了消除这一弊端， 在铁心柱面的一部分，嵌入一只铜环，名为短路环 。

图2-3-8 为 熔断器的安秒特性:
图2-3-9为片状熔体形状图 .图2-3-10(a)及图2-3-10(b) 为插入式和螺旋式熔断器的结构图。
2 熔断器的分类
熔断器是一种利用熔化作用而切断电路的保护电器。 熔断器主要由熔体和熔断管二部分组成、其中熔体是 主要部分，它既是敏感元件又是执行元件， 因此熔断 器结构比较简单。熔断器按以下种类划分
CZO－100／20为CZ0系列直流接触器，额定电流 100A, 二个常开主触点。
我国生产的交流接触器常用的有CJ1，CJ0, CJ10， CJ12，CJ20等系列产品。CJ10，CJ12新系列产品所有 受冲击的部件均采用了缓冲装置，合理地减小触点开 距和行程，运动系统布置合理，结构紧凑，结构联结 不用螺钉，维修方便。CJ20可供远距离接通及分断电 路用，并适宜于频繁地起动及控制交流电机。

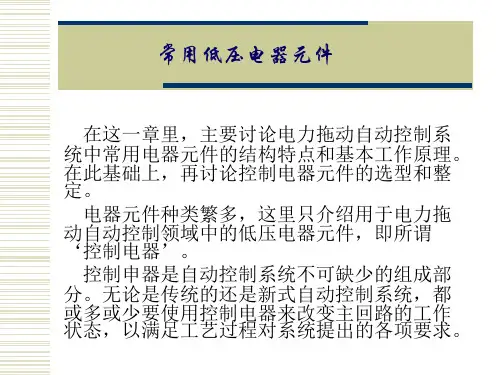

6.1 动力线路中常用电器元件 在电力拖动控制系统中可以分成两大部分，一部 分是开断、接通和控制主电动机运转状态的电路 系统，叫做主电路系统，由于它担负着较大的能 量传输任务，又叫动力线路系统；另一部分电路 的任务是根据给定的指令，依据自动控制系统的 规律和具体工艺要求对主电路系统进行控制，叫 做控制电路系统或控制回路。 这一节介绍用于动力线路中的主要电器元件。 6.1.1 自动空气开关
选定吸引线圈的额定电压，根据负载情况复核操作频率，它应在额定范围之内。 接触器在使用过程中决不容许任意调换或取下灭弧装置。对于交流吸引线圈的接触器更应经常注意电磁 机构运动部分的灵活性，发现有被卡住的可能要及时解决，以免烧坏线圈。
1 .熔断器的作用原理与安秒特性
6．1．3 熔断器
在电气线路中，熔断器的作用是切断短路电流和防止电流过大造成的事故。它结构简单、 价格便宜、 使 用方便、控制有效、是电气线路中一种常用的保护元件。 熔断器的熔体与被保护的电器串联。当被保护的电路短路时，短路电流流过熔体，熔体被加热，部分熔体 熔解气化而被熔断，于是产生电弧，电弧使熔体熔化范围不断扩大，直到间隙足够大时，电弧才熄灭，从而 将被保护的电路与电源切断，达到保护的目的。

隔离开关符号：
1)文图片
电工作业基础培训
常用的低压电器元 件及电气图形符号
? 低压电器元件及电气图形符号
? 1、隔离开关 2、熔断器3、断路器4、接触器5、 热继电器6、转换开关 7、按钮8、信号灯9、限 位开关 10、其他继电器
? 隔离开关图片
隔离开关（俗称“刀闸” ），即在分位置时，触头间有符合规定要求
的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的 电流及在规定时间内异常条件（例如短路）下的电流的开关设备。主要 功能：不带负荷分断和接通线路。

组合开关：也是一种刀开关，不过他的刀片是旋转式的，动触头和静触头安装 在封闭的绝缘件内，采用叠装式结构，层数由动触头数目确定。动触头安装在 操纵手柄的转轴上随转轴旋转而改变各对触头的通断状态。
封闭式负荷开关（铁壳开关）
封闭式负荷开关：俗称铁壳开关。一般在电力排灌、电热器、 电气照明线路的配电设备中，作为手动不频繁的接通与分断 负荷电路用。其中容量较小（额定电流在60以下的）者可用 作交流异步电动机非频繁全压启动的控制开关。铁壳开关主 要有触头和灭弧系统、熔体及操作机构组成并将其装于一铁 壳内。其操作机构有两个特点：一是采用储能合闸方式，即 采用一根弹簧执行合闸和分闸功能，使开关的闭合和分断速 度与操作速度无关。二是设有联锁装置，保证开关合闸后不 能打开箱盖而在箱盖打开后不能再合开关。
HH □ □/ □
第二节 熔断器
一 熔断器（fuse-link）的用途和结构：
熔断器是当电流超过规定值一定时间后，以它本身产生的 热量使熔体熔化而分断电器的保护电器，它是集感应、比较与执 行于一体的最简单且性能优异的保护电器，在低压配电线路中作 短路和过载保护用。由于熔断器对过载反应不灵敏，所以不宜用 于过载保护，主要用于短路保护。
其它分类形式：

按保护形式分，可分为：过电流保护与过热保护。用于过电流保护的保险
丝就是平常说的保险丝（也叫限流保险丝）。用于过热保护的保险丝一般被称
为“温度保险丝”。温度保险丝又分为低熔点合金形与感温触发形还有记忆合
金形等等（温度保险丝是防止发热电器或易发热电器温度过高而进行保护的，
例如：电吹风、电熨斗、电饭锅、电炉、变压器、电动机等等；它响应于用电
电器温升的升高，不会理会电路的工作电流大小。其工作原理不同于“限流保
