常用低压电器元件详解98485

低压电气元件全面解析1隔离开关隔离开关：（我们所说的隔离开关，一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关）高压开关电器中使用最多的一种电器，在电路中起隔离作用，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关的主要特点：1、是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

2、一般送电操作时：先合隔离开关，后合断路器或负荷类开关；3、断电操作时：先断开断路器或负荷类开关，后断开隔离开关。

隔离开关的功能作用：1、用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。

2、隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。

3、用以接通或断开小电流电路。

隔离开关的参数：额定电压（KV）=回路标称电压*1.2/1.1 倍。

额定电流标准值应大于最大负载电流的150%。

2断路器断路器：是指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。

断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

断路器按其使用范围分为高压断路器，和低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。

断路器的作用：切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。

而高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。

故灭弧是高压断路器必须解决的问题。

低压断路器也称为自动空气开关，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。

低压电气元件简介(1)低压电气元件简介低压电气元件是指被广泛应用于低压电力系统中的各种电气设备和元器件，其分布包括电动机、开关、控制器、熔断器、继电器、接触器、插头插座等多个类型。

本文将对各种低压电气元件的特点和应用进行简要介绍。

1. 电动机电动机是一种将电能转换成机械能的设备，应用广泛，包括防爆电机、多速率电机、异步电机等。

其中，异步电机由于成本低、效率高、维护方便，被广泛应用于各种工业生产中，如抽水机、制造设备等。

2. 开关开关指的是能够控制电路通断的元件，包括空气开关、隔离开关、开关断路器等。

其中，空气开关广泛应用于高电压断路器和变电所中，隔离开关一般用于分段控制，开关断路器则被广泛应用于低压电气设备。

3. 控制器控制器是指能够控制电动机转向、转速等的设备，包括柜式控制器、塑壳控制器、开关控制器等。

其中，柜式控制器被广泛应用于高功率、多电机、高端设备，塑壳控制器则用于低功率环保场景。

4. 熔断器熔断器指的是能够保护电动机或电气设备过载或短路时切断电路的设备，包括熔断开关、空气式熔断器、熔丝熔断器等。

其中，熔丝熔断器适用于低功率设备，熔断开关和空气式熔断器则适用于高功率设备。

5. 继电器继电器指的是能够进行电磁控制和信号转换的设备，包括电磁继电器、固态继电器、时间继电器等。

其中，电磁继电器广泛应用于家电、电脑机箱等场合。

6. 接触器接触器是指能够进行空气断开的大功率电气设备，包括电磁接触器、交期接触器、调节器等。

其中，电磁接触器被广泛应用于工业自动化生产中，交期接触器用于计算机房的电力设备中。

7. 插头插座插头插座指的是能够插拔电器的设备，包括插头、插座、插头插座组合等。

其中，插头插座组合被广泛应用于住宅生活用电设备上，如电视机、电冰箱、空调等。

综上所述，低压电气元件包括电动机、开关、控制器、熔断器、继电器、接触器、插头插座等多种类型，每种类型设备均有其特点和应用场景。

在工业生产和生活中，低压电气元件发挥着不可或缺的作用。

常用低压电气元件介绍低压电气元件是指在电力系统中工作电压低于1000伏的各种电气元件。

它们广泛应用于建筑、工业、交通和家庭等领域，起到了保护、控制、分配和传输电能的作用。

下面将介绍几种常用的低压电气元件。

1.断路器：断路器是低压电气系统中最常用的保护装置之一，主要用于保护各种电气设备免受短路和过载的损害。

断路器能够在电路发生故障时迅速切断电流，保护电气设备的安全运行。

2.熔断器：熔断器是一种保护装置，它能够在电路中故障电流超过额定电流时熔断，起到保护电气设备的作用。

熔断器通常由金属丝或环路制成，当电流过大时，金属丝或环路会熔断，切断电路，防止故障扩大。

3.接触器：接触器是一种电磁开关，它能够远程控制电路的开关状态。

接触器通常由控制电路和主回路组成，当控制电路通电时，通过电磁作用原理使主回路接通或切断。

接触器广泛应用于控制电动机和其他大功率电器设备。

4.开关：开关是一种用于切换电路的装置，它通常包括一个或多个开关单元。

开关能够将电路连接或切断，实现对电器设备的控制。

开关广泛应用于家庭、办公室和工业场所等场合。

5.保护继电器：保护继电器是一种装置，能够监测电气设备工作状态并迅速做出响应。

保护继电器具有过载、短路、电压不平衡、过电压和欠电压等保护功能，可以防止电气设备损坏和人身危险。

6.接地保护装置：接地保护装置用于将电气设备的金属部分与地之间建立可靠的连接，以保护人员免受触电危险。

接地保护装置能够检测到电气设备的接地故障，并及时切断故障电路，确保人员的安全。

7.变压器：变压器用于将电能从一种电压转换为另一种电压，以满足不同设备的电压需求。

变压器广泛应用于电力系统、工业设备、家庭电器等领域。

8.控制电缆：控制电缆用于传输控制信号，通常由多根绞合在一起的导线组成。

控制电缆具有良好的抗干扰能力和可靠的传输性能，用于连接自动化设备和控制系统。

9.接线端子：接线端子用于连接电气设备的导线，起到固定和导电的作用。

常见低压电器控制元件介绍（二）主令电器定义：是用作闭合或断开控制电路、以发出指令或作程序控制的开关电器。

分类：有按钮、凸轮开关、万能转换开关、行程开关、接近开关等。

控制按钮原理图及符号接触器定义：广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

接触器的作用:接触器是一种自动化的控制电器，主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。

接触器的分类:按主触点连接回路的形式分为交流接触器、直流接触器；按操作机构分为：电磁式接触器、永磁式接触器。

交流接触器1．结构1）电磁系统：包括吸引线圈、动铁芯和静铁芯。

2）触头系统：包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的。

3）灭弧系统：一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头。

4）绝缘外壳及附件：各种弹簧、传动机构、短路环、接线柱等。

交流接触器工作原理：线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

交流接触器结构原理图直流接触器：1.用途：远距离通断直流电路或控制直流电动机的频繁起停。

2.结构：电磁机构、触头系统和灭弧装置。

3.工作原理：与交流接触器基本相同。

交流接触器、直流接触器区别1）交流接触器的铁芯会产生涡流和磁滞损耗，而直流接触器没有铁芯损耗。

因而交流接触器的铁芯是由相互绝缘的硅钢片叠装而成，且常做成E形；直流接触器的铁芯则是由整块软钢制成的，且大多做成U形。

2）交流接触器线圈通过的是单相交流电，为消除电磁铁产生振动和噪声，在静铁芯的端面上嵌有短路环，而直流接触器则不需要。

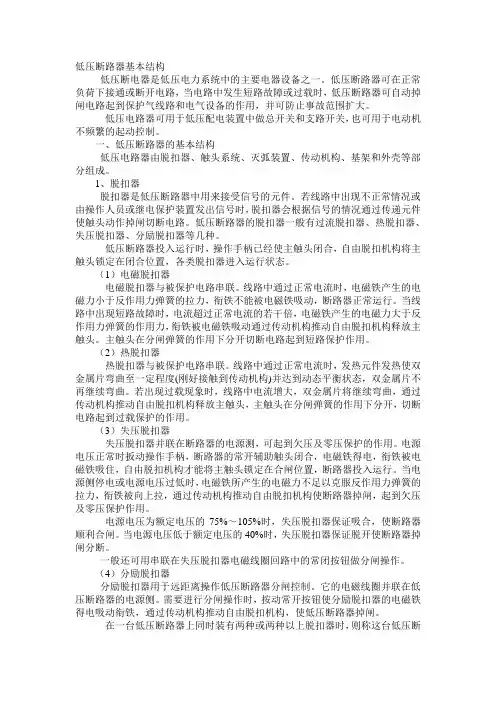

低压断路器基本结构低压断电器是低压电力系统中的主要电器设备之一。

低压断路器可在正常负荷下接通或断开电路，当电路中发生短路故障或过载时，低压断路器可自动掉闸电路起到保护气线路和电气设备的作用，并可防止事故范围扩大。

低压电路器可用于低压配电装置中做总开关和支路开关，也可用于电动机不频繁的起动控制。

一、低压断路器的基本结构低压电路器由脱扣器、触头系统、灭弧装置、传动机构、基架和外壳等部分组成。

1、脱扣器脱扣器是低压断路器中用来接受信号的元件。

若线路中出现不正常情况或由操作人员或继电保护装置发出信号时，脱扣器会根据信号的情况通过传递元件使触头动作掉闸切断电路。

低压断路器的脱扣器一般有过流脱扣器、热脱扣器、失压脱扣器、分励脱扣器等几种。

低压断路器投入运行时，操作手柄已经使主触头闭合，自由脱扣机构将主触头锁定在闭合位置，各类脱扣器进入运行状态。

（1）电磁脱扣器电磁脱扣器与被保护电路串联。

线路中通过正常电流时，电磁铁产生的电磁力小于反作用力弹簧的拉力，衔铁不能被电磁铁吸动，断路器正常运行。

当线路中出现短路故障时，电流超过正常电流的若干倍，电磁铁产生的电磁力大于反作用力弹簧的作用力，衔铁被电磁铁吸动通过传动机构推动自由脱扣机构释放主触头。

主触头在分闸弹簧的作用下分开切断电路起到短路保护作用。

（2）热脱扣器热脱扣器与被保护电路串联。

线路中通过正常电流时，发热元件发热使双金属片弯曲至一定程度(刚好接触到传动机构)并达到动态平衡状态，双金属片不再继续弯曲。

若出现过载现象时，线路中电流增大，双金属片将继续弯曲，通过传动机构推动自由脱扣机构释放主触头，主触头在分闸弹簧的作用下分开，切断电路起到过载保护的作用。

（3）失压脱扣器失压脱扣器并联在断路器的电源测，可起到欠压及零压保护的作用。

电源电压正常时扳动操作手柄，断路器的常开辅助触头闭合，电磁铁得电，衔铁被电磁铁吸住，自由脱扣机构才能将主触头锁定在合闸位置，断路器投入运行。

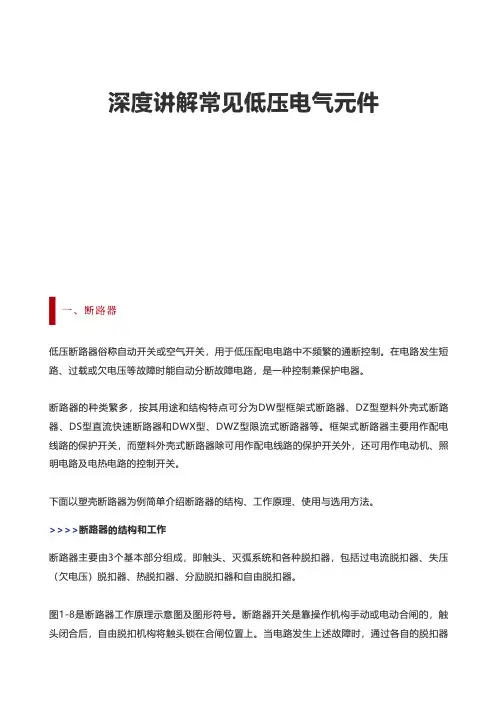

深度讲解常见低压电气元件
1�、断路器
低压断路器俗称自动开关或空气开关，用于低压配电电路中不频繁的通断控制。

在电路发生短路、过载或欠电压等故障时能自动分断故障电路，是一种控制兼保护电器。

断路器的种类繁多，按其用途和结构特点可分为DW型框架式断路器、DZ型塑料外壳式断路器、DS型直流快速断路器和DWX型、DWZ型限流式断路器等。

框架式断路器主要用作配电线路的保护开关，而塑料外壳式断路器除可用作配电线路的保护开关外，还可用作电动机、照明电路及电热电路的控制开关。

下面以塑壳断路器为例简单介绍断路器的结构、工作原理、使用与选用方法。

>>>>断路器的结构和工作
断路器主要由3个基本部分组成，即触头、灭弧系统和各种脱扣器，包括过电流脱扣器、失压（欠电压）脱扣器、热脱扣器、分励脱扣器和自由脱扣器。

图1-8是断路器工作原理示意图及图形符号。

断路器开关是靠操作机构手动或电动合闸的，触头闭合后，自由脱扣机构将触头锁在合闸位置上。

当电路发生上述故障时，通过各自的脱扣器
衔铁
铁心线图
司瓦
南轮电动机轴
杠杆VB
二
`
}
{a)电磁制动导示恙图(b)电磁制动器图形符号图1-28电试制动器的示意图及图形符号。
