Console口转DB9 转接头线序接法（吐血经验推荐）
不得不说，WLC4400系列的console口确实很坑，居然是那种9针的串口，
要console管理这种console口是串口的设备，只能去电子城买一个DB9转RJ45的转换头，如下图（注意是母头哦！！），我第一次去电子城买就吃了这个亏，买了个公头，回来才发现，设备上也是公头，两个公头对不上，只好再去买了个母头
母头应该是有8个针脚，针脚线颜色：黄、黑、橙、红、绿、灰、蓝、白
OK，母头买回来了，线序要自己接，本来以为线序很简单，网上百度一下一大堆，结果，照着百度的结果，做坏了我3个头子，都是线序不对，接上去没反映，整整折腾了一个下午，找的快吐血，还是找不到正确的做法，再也不敢相信百度。

正好同事有一个能用的这种转接头，似乎是买设备送的，我把那个拆开，发现里面线的颜色跟电子城买的接口线颜色不一样，不能照着那个线接，没办法，只能用最笨的办法，从狭小的小口瞄进去，找里面每一个线口对应我的线口，然后把颜色一一对应上（艰难程度可想而知）。

反正是经过千辛万苦，终于被我找出最后正确的线序。

就是！！
1 2(黄)3（黑）4（橙）5（红绿）
6（灰）7（蓝）8（白）9
无图无真相：
照着这么接，线序就是对的，其他设备我不清楚，但是cisco的设备，肯定是这样的线序，注意第五跟线是红、绿，在一起，我是把红色的头去掉，绿色线外面的皮拨开，把里面的金属线缠在一起，然后用绝缘胶包起来。

大功告成，照着这么线序，console思科的设备，肯定没有问题。

合集下载

console口的使用方法

console口的使用方法

console口的使用方法
console口通常指的是计算机硬件设备，如路由器、交换机等设备的控制台接口。

这个接口通常用于设备的管理和配置。

使用方法如下：
1. 首先，你需要一根串行线，一端连接到你的电脑的串行端口（通常是COM1或COM2），另一端连接到设备的console口。

2. 在电脑上打开一个串行终端程序，如Windows下的超级终端，Mac和Linux 下的screen或者minicom。

3. 在终端程序中设置好串行端口的参数，如波特率、数据位、停止位等，这些参数需要与设备的console口设置一致。

4. 打开终端程序的连接，此时你应该可以在终端窗口中看到从设备发送过来的信息。

5. 通过键盘输入命令来管理和配置设备。

设备会返回相应的结果。

注意：不同的设备，其console口的配置方法和命令可能会有所不同，具体可以参考设备的用户手册或者在线文档。

串口接线顺序

串口接线顺序

目前较为常用的串口有9针串口
（DB9），通信距离较近时(<12m)，可以
用电缆线直接连接标准RS232端口
(RS422,RS485较远)，若距离较远，需附
加调制解调器（MODEM）。

最为简单且常
用的是三线制接法，即地、接收数据和发
送数据三脚相连，本文只涉及到最为基本
的接法，且直接用RS232相连，
1.DB9的常用信号脚说明
2.RS232C串口通信接线方法（三线制）
首先，串口传输数据只要有接收数据针脚和发
送针脚就能实现：同一个串口的接收脚和发送脚直接用
线相连，两个串口相连或一个串口和多个串口相连
上面表格是对微机标准串行口而言的，还有许多非标准
设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。

3.串口调试中要注意的几点：
1. 不同编码机制不能混接，如RS232C不能直接与RS422接口相连，市面上专门
的各种转换器卖，必须通过转换器才能连接；
2. 线路焊接要牢固，不然程序没问题，却因为接线问题误事；
3. 串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有
事半功倍之效果；
4. 强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。

串口（9，25针）通信、串口引脚定义与连接

串口（9，25针）通信、串口引脚定义与连接

串口（9，25针）通信、串口引脚定义与连接目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。

最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连，以回答前段网友的咨询。

1.DB9和DB25的常用信号脚说明2.RS232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连•同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；•两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。

3.串口调试中要注意的几点：•不同编码机制不能混接，如RS232C不能直接与RS422接口相连，市面上专门的各种转换器卖，必须通过转换器才能连接；•线路焊接要牢固，不然程序没问题，却因为接线问题误事；•串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；•强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。

附： 9针脚信号：1 CD Carrier Detect2 RXD Receive Data3 TXD Transmit Data4 DTR Data Terminal Ready5 GND System Ground6 DSR Data Set Ready7 RTS Request to Send8 CTS Clear to Send9 RI Ring Indicator。

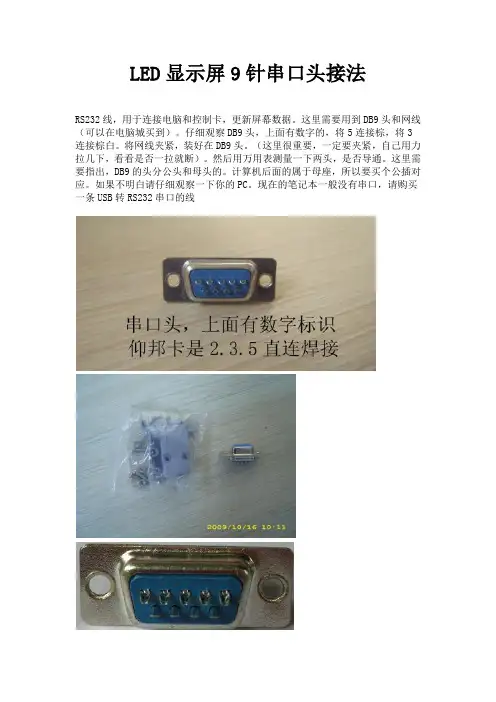

LED显示屏9针串口头接法

LED显示屏9针串口头接法

LED显示屏9针串口头接法
RS232线，用于连接电脑和控制卡，更新屏幕数据。

这里需要用到DB9头和网线（可以在电脑城买到）。

仔细观察DB9头，上面有数字的，将5连接棕，将3连接棕白。

将网线夹紧，装好在DB9头。

（这里很重要，一定要夹紧，自己用力拉几下，看看是否一拉就断）。

然后用万用表测量一下两头，是否导通。

这里需要指出，DB9的头分公头和母头的。

计算机后面的属于母座，所以要买个公插对应。

如果不明白请仔细观察一下你的PC。

现在的笔记本一般没有串口，请购买一条USB转RS232串口的线。
