电路与模拟电子技术习题（电路部分）电工电子教学实验中心中南大学2014年上学期目录习题1——电路模型和电路定律 (1)习题2——等效电路分析方法 (4)习题3——支路电流法、回路电流法和结点电压法 (8)习题4——电路基本定理 (11)习题5——正弦稳态电路的分析 (15)习题6——正弦电路的谐振 (21)习题7——三相交流电路 (23)习题8——动态电路 (26)习题1——电路模型和电路定律1-1 根据图示参考方向，判断各元件是吸收还是发出功率，其功率各为多少？1-2 各元件的条件如图所示。
(1)若元件A 吸收功率为10 W ，求I a ； (2)若元件B 产生功率为(－10 W)，求U b ；(3)若元件C 吸收功率为(－10 W)，求I c ；(4)求元件D 吸收的功率。
1-3某直流电源的额定功率为P N =200W ，额定电压为U N =50V ，内阻R 0=0.5Ω，负载电阻R 可以调节，如图所示，试求：（1） 额定状态下的电流及负载电阻；（2） 空载状态下的电压； （3） 短路状态下的电流。
R 0 - E + R1-4 某有源支路接在U=230V的电源上，电路如下图所示，支路电阻为R0=0.5Ω，测得电路中的电流I=10安培。
求：（1）该有源支路的电动势E；（2）此支路是从电网吸收电能还是向电网输送电能？1-5 求图示各电路中电压源流过的电流和它发出的功率。
R0 -E + UI1-6 (1)求图(a)电路中受控电压源的端电压和它的功率；(2)求图(b)电路中受控电流源的电流和它的功率；1-7 求图示各电路中的U ab，设端口a、b均为开路。
习题2——等效电路分析方法2-1 求各电路的等效电阻R ab。
2-2 有一滑线电阻器作分压器使用[见图(a)]，其电阻R为500 Ω，额定电流为1.8 A。
若已知外加电压u＝500 V，R1＝100 Ω。
求：(1)输出电压u2；(2)用内阻为800 Ω的电压表去测量输出电压，如图(b)所示，问电压表的读数为多大?(3)若误将内阻为0.5 Ω，量程为2 A的电流表看成是电压表去测量输出电压，如图(c)所示，将发生什么后果?2-3 利用电源等效变换化简各二端网络。

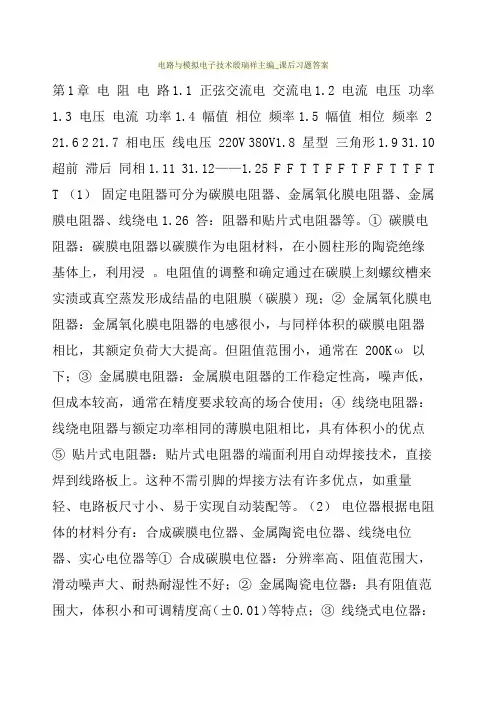

电路与模拟电子技术殷瑞祥主编_课后习题答案第1章电阻电路1.1 正弦交流电交流电1.2 电流电压功率1.3 电压电流功率1.4 幅值相位频率1.5 幅值相位频率 2 21.6 2 21.7 相电压线电压 220V 380V1.8 星型三角形1.9 31.10 超前滞后同相1.11 31.12——1.25 F F T T F F T F F T T F T T （1）固定电阻器可分为碳膜电阻器、金属氧化膜电阻器、金属膜电阻器、线绕电1.26 答：阻器和贴片式电阻器等。
①碳膜电阻器：碳膜电阻器以碳膜作为电阻材料，在小圆柱形的陶瓷绝缘基体上，利用浸。
电阻值的调整和确定通过在碳膜上刻螺纹槽来实渍或真空蒸发形成结晶的电阻膜（碳膜）现；②金属氧化膜电阻器：金属氧化膜电阻器的电感很小，与同样体积的碳膜电阻器相比，其额定负荷大大提高。
但阻值范围小，通常在200Kω 以下；③金属膜电阻器：金属膜电阻器的工作稳定性高，噪声低，但成本较高，通常在精度要求较高的场合使用；④线绕电阻器：线绕电阻器与额定功率相同的薄膜电阻相比，具有体积小的优点⑤贴片式电阻器：贴片式电阻器的端面利用自动焊接技术，直接焊到线路板上。
这种不需引脚的焊接方法有许多优点，如重量轻、电路板尺寸小、易于实现自动装配等。
（2）电位器根据电阻体的材料分有：合成碳膜电位器、金属陶瓷电位器、线绕电位器、实心电位器等①合成碳膜电位器：分辨率高、阻值范围大，滑动噪声大、耐热耐湿性不好；②金属陶瓷电位器：具有阻值范围大，体积小和可调精度高（±0.01）等特点；③线绕式电位器：线绕式电位器属于功率型电阻器，具有噪声低、温度特性好、额定负荷大等特点，主要用于各种低频电路的电压或电流调整；④微调电位器：微调电位器一般用于阻值不需频繁调节的场合，通常由专业人员完成调试，用户不可随便调节。
⑤‖5kΩ＝10009.98 Ω U 20 电路的电流 I ＝1.998006mA R 10009.98 －10kΩ 上分得的电压为 U 1＝10×103×1.998006×10 3＝19.98006 V U 2 0.01994 10 Ω 上分得的电流为 I 1 ＝1.994mA R1 10 U 2 0.01994 5 kΩ 上分得的电流为 I 2 ＝0.003998mA R2 50001.42 解：a图：由图可知，等效电路图为：故 ab 间的等效电阻路为：Rab＝8Ω‖8Ω 6Ω‖3Ω＝6Ωb图：由图可知，等效电路图为：故 ab 间的等效电阻路为：Rab＝（4Ω‖4Ω 10Ω‖10Ω）‖7ΩⅠ类电介质瓷介电容器主要用于高频、甚高频、特高频等电路，最大容量不超过 1000pF；Ⅱ类、Ⅲ类电介质瓷介电容器又称铁电陶瓷电容器，容量相对较大，性能低于Ⅰ类电介质瓷介电容器，主要用于中、低频电路的耦合、旁路和滤波等（Ⅲ类只能用于低频电路）；（3）有机薄膜介质电容器①涤纶电容器：涤纶电容器的特点是体积小、电容量大、耐高压、漏电小、耐高温、耐潮湿、稳定性较好，具有正温度系数，容量范围为1000pF～0.5F，耐压范围为 63V～630V。
