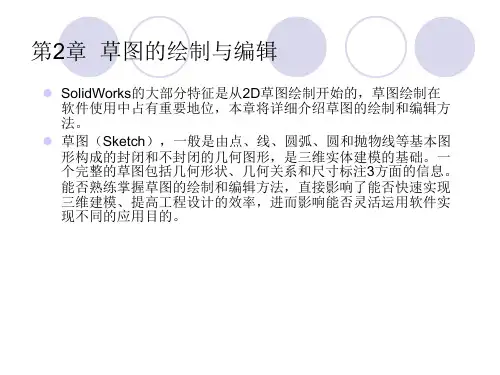

第2章 草图的绘制与编辑

图2-5 草绘功能按钮
第2章 绘制2D草图
2.2 绘制几何图元
2.2.1 直线
1．绘制2点直线 2．绘制相切直线 3．绘制中心线
选取圆
选取圆弧
起点
终点
图2-6 2点直线的绘制
图2-7 相切直线的绘制
点1
图2-8 中心线的绘制
点2
第2章 绘制2D草图
2.2.2 矩形
顶点 1
顶点 2
图2-9 矩形的绘制
2.3 设置几何约束
在草绘模式中，正确使用约束条件可以更方便 地进行图形设计，Pro/E的草绘模块提供了多种 约束方式，如：相切、平行、正交等。
图2-25 “约束”对话框
2.4 尺寸标注和修改 2.4.1 标注尺寸
1．线标注 （1）标注线段长度。（2）标注平行线间距离。（3）标注点到线的距离。 （4）标注点到点的距离。
图2-38 标注点到线的距离
图2-39 标注点到点的距离
第2章 绘制2D草图
2．半径或直径标注 （1）标注半径。（2）标注直径。
图2-40 标注半径
图2-41 标注直径
3．角度标注 （1）标注线段角。（2）标注圆弧角。
图2-42 标注线段角
图2-43 标注圆弧角
第2章 绘制2D草图
2.4.2 修改尺寸
图2-1 “新建”对话框
图2-2 草绘平台
第2章 绘制2D草图
2.1.2 草绘命令
在进行草绘之前，需要熟悉草绘平台提供的设计工具。打开如图2-2所 示的草绘平台，工具栏上的草绘专用按钮，如图2-3所示，用来控制在 草绘环境下各种对象的显示和隐藏。如图2-4所示的菜单栏“草绘”选 项下拉菜单中的各种功能命令与如图2-5所示的草绘功能按钮等效。

平台兼容性 导致数据丢失
数据重新建立 导致成本增高
试制
概念设计
工程设计
加工制造
10
与传统的物理样机相比，数字样机具有以下特点：
数字样机成本低，周期短，可重用性好。 便于产品的优化设计和改型设计。 快速、方便地完成工程分析与工艺规划等工作。 全面、准确地模拟产品在各种条件下的性能。 便于更好的查看和检验产品的结构。
1.2 inventor 软件特点 1.2.1 inventor 软件特点 ◆参数化三维特征造型，并融入变量化技术 ◆简捷独特的人机界面设计是该软件一大亮点 ◆非凡的大型装配处理功能，实现基于装配的关联设计，有效 的管理和使用数据流 ◆具有突破性的自适应技术，进一步完善参数化设计方案 ◆三维运算速度和显示着色功能取得突破，提供了简单的方式 却增强了零部件模型的材质、光照和颜色的真实感 ◆世界领先的dwg兼容性，方便导入和导出dwg数据，更大限 度利用原有设计数据 ◆完善的学习和参考资源可以多途径帮助设计人员提高设计能 力
24
主要功能简单示例
• • • • 零件建模 部件装配 工程图 表达视图
25
26
27
1.2.2 inventor 特性
★通过快速创建完整精确数字样机，验证设计的外型、结构、 功能以及工程数据，加速 概念设计到产品制造的过程 ★具有内嵌、易于实现的运动仿真和应力分析功能，利用这些 功能预测产品未来实际工作情况 ★与Autodesk数据管理软件的密切集成，有利于高效安全交流 设计数据，便于设计团队与制造团队协作
22
23
inventor 千斤顶
Autodesk Inventor 2011 功能模块
基本模块
草图 零件 部件 资源中心 设计加速器 结构生成器 表达视图 工程图 焊接 钣金 Inventor Studio

CATIA教程目录第一章 CATIA介绍 (1)一、CATIA模块介绍 (2)二、CATIA的模型操控 (4)三、软件环境设置 (7)第二章草图的绘制 (8)一、进入草图设计环境的方法 (8)二、草图绘制、编辑工具 (9)三、实例 (10)实例一拖钩 (10)实例二编辑多重约束 (19)第三章零件设计 (24)一、进入零件设计环境的方法 (24)二、零件设计、编辑工具 (25)三、实例 (26)实例一轴 (26)实例二结合CAXA-EB快速设计齿轮实体 (42)实例三减速器下箱体 (52)实例四门把手 (85)实例五参数化设计螺栓 (94)第四章装配设计 (101)一、进入装配设计环境的方法 (101)二、装配设计、编辑图、工具介绍 (102)三、实例虎钳装配体 (102)第五章工程图设计 (111)一、进入工程图设计环境的方法 (111)二、工程图设计、编辑工具 (112)三、实例虎钳工程图 (113)第六章创成式外形设计（GSD） (122)一、进入GSD环境的方法 (122)二、GSD设计、编辑工具 (123)三、实例 (124)实例一自行车车座 (124)实例二旋钮 (135)实例三台阶面间的光滑过渡 (143)附录 CATIA快捷键集锦 (151)第一章 CATIA介绍CATIA是由法国著名飞机制造公司达索(Dassault)公司开发并由IBM公司负责销售的CAD／CAM／CAE集成化应用系统，在世界CAD／CAE／CAM领域中处于领先地位。

CATIA起源于航空工业，被广泛应用于航空航天、汽车制造、造船、机械制造、电子、电器以及消费品行业，作为PLM(Product Lifecycle Management——产品生命周期管理)协同解决方案的一个重要组成部分，它可以帮助制造厂商设计他们未来的产品，并支持从项目前阶段、具体的设计、分析、模拟、组装到维护在内的全部工业设计流程。

CATIA V5 R19 SP6界面一、CATIA模块介绍1．机械设计模块组机械设计模块组包括：零件设计（Part design）、装配设计(Assembly Design)、草图设计(Sketch Design)、产品功能公差标注（Product Functional Tolerancing & Annotation）、焊接设计（Weld Design）、模具设计（Mold Tooling Design）、结构设计（Structure Design）、2D草图转3D设计（2D Layout for 3D Design）、工程制图（Drafting）、阴阳模设计（Core & Cavity Design）、修复助手（Healing Assistant）、功能建模零件设计（Functional Molded Part）、钣金设计（Sheet Metal Design）、钣金加工（Sheet Metal Production）、复合材料设计（Composotes Design）、线框和曲面设计（Wire Frame and Surface Design）、创成式钣金设计（Generative Sheetmetal Design）、功能公差标注（Functional Tolerancing & Annotation）。

M2P
练习2：打开附盘文件“\dwg\第02章\2-2.dwg”，如下图的左图所示，使 用LINE命令将左图修改为右图。
1 单击状态栏上的 按钮，打开自动捕捉方式。再在此按钮上单击鼠标右键， 选择【设置】选项，打开【草图设置】对话框，在该对话框的【对象捕捉】选 项卡中设置自动捕捉类型为“端点”、“中点”及“交点”，如下图所示。
2.1.2 使用对象捕捉精确绘制线段
用LINE命令绘制线的过程中，可启动对象捕捉功能以拾取一些特殊的几 何点，如端点、圆心及切点等。【对象捕捉】工具栏中包含了各种对象捕 捉工具，其中常用捕捉工具的功能及命令代号如下页表格所示。
捕捉 代号
代号 FORM END
功能 正交偏移捕捉。先指定基点，再输入相对坐标确定新点 捕捉端点
MID
INT EXT
捕捉中点
捕捉交点 捕捉延伸点。从线段端点开始沿线段方向捕捉一点
CEN
QUA TAN PER PAR
捕捉圆、圆弧、椭圆的中心
捕捉圆、椭圆的0°、90°、180°或270°处的点——象限点 捕捉切点 捕捉垂足 平行捕捉。先指定线段起点，再利用平行捕捉绘制平行线 捕捉两点间连线的中点
无

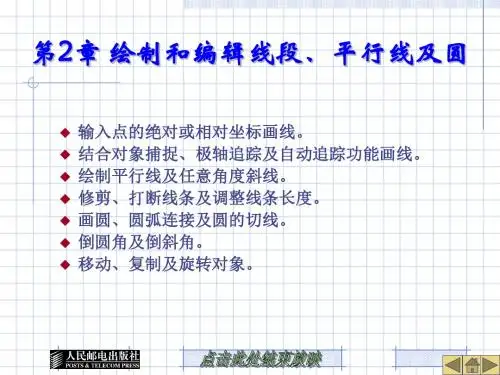

2.1 绘制线段的方法（一）
本节主要内容包括输入相对坐标绘制线 、捕捉几何点、修剪线条及延伸线条等。
2.1.1 输入点的坐标绘制线段
LINE命令可在二维或三维空间中创建线段，发出命令后，用户通过鼠标光
标指定线的端点或利用键盘输入端点坐标，AutoCAD就将这些点连接成线 段。 常用的点坐标形式如下。 点的坐标绝对或相对直角坐标。绝对直角坐标的输入格式为“X,Y”，相对直 角坐标的输入格式为“X,Y”。X表示点的x坐标值，Y表示点的y坐标值。两坐 标值之间用“,”号分隔开。例如，（﹣60,30）、（40,70）分别表示下图中 的A、B点。 绝对或相对极坐标。绝对极坐标输入格式为“R< ”，相对极坐标的输入格 式为“R< ”。R表示点到原点的距离， 表示极轴方向与x轴正向间的夹角。 若从x轴正向逆时针旋转到极轴方向，则 角为正，否则， 角为负。例如， （70<120）、（50<﹣30）分别表示下图中的C、D点。 绘制线时若只输入“< ”，而不输入“R”，则表示沿 角度方向绘制任意长 度的线段，这种绘制线方式称为角度覆盖方式。
