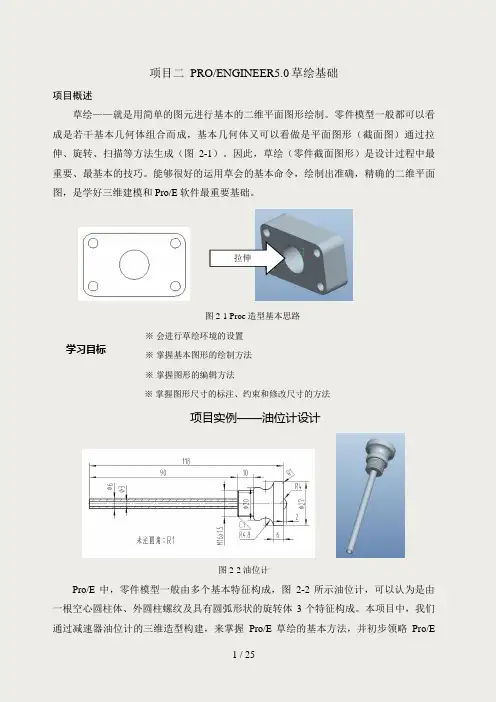

项目二 PRO/ENGINEER5.0草绘基础项目概述草绘——就是用简单的图元进行基本的二维平面图形绘制。
零件模型一般都可以看成是若干基本几何体组合而成，基本几何体又可以看做是平面图形（截面图）通过拉伸、旋转、扫描等方法生成（图2-1）。
因此，草绘（零件截面图形）是设计过程中最重要、最基本的技巧。
能够很好的运用草会的基本命令，绘制出准确，精确的二维平面图，是学好三维建模和Pro/E 软件最重要基础。
图2-1 Proe 造型基本思路※ 会进行草绘环境的设置※ 掌握基本图形的绘制方法 ※ 掌握图形的编辑方法※ 掌握图形尺寸的标注、约束和修改尺寸的方法项目实例——油位计设计图2-2油位计Pro/E 中，零件模型一般由多个基本特征构成，图2-2所示油位计，可以认为是由一根空心圆柱体、外圆柱螺纹及具有圆弧形状的旋转体3个特征构成。
本项目中，我们通过减速器油位计的三维造型构建，来掌握Pro/E 草绘的基本方法，并初步领略Pro/E学习目标拉伸三维造型的基本方法。
知识链接：1：草绘环境1.1. 基本概念图元：草绘环境中组成图形的基本几何单元。
如点、直线、圆弧、圆、矩形、样条线等。
约束：定义图元几何或图元间的关系，从而在这些图元之间建立关联。
如：约束两条直线平行或垂直、约束两个圆的直径相等等，这时会出现约束符号。
参数：草绘中的辅助元素，用来定义草绘的形状和尺寸。
参照图元：指创建特征截面或轨迹时所参照的图元。
弱尺寸和弱约束：系统自动创建的尺寸或约束，以灰色显示。
强尺寸和强约束：由用户创建的尺寸和约束，以较深的颜色显示。
1.2. 草绘环境进入进入草绘环境的方法：单击菜单【文件/新建】命令或单击【文件】工具栏中的按钮，弹出【新建】对话框，选择“草绘”类型，输入草绘名称，单击按钮，即进入如图2-3所示的草绘环境。
草绘区（绘图区）图2-3 草绘环境1.3.草绘环境设置单击菜单【工具/环境】命令，弹出如图2-4所示的【草绘环境】对话框，可以对草绘环境的设置进行更改。
