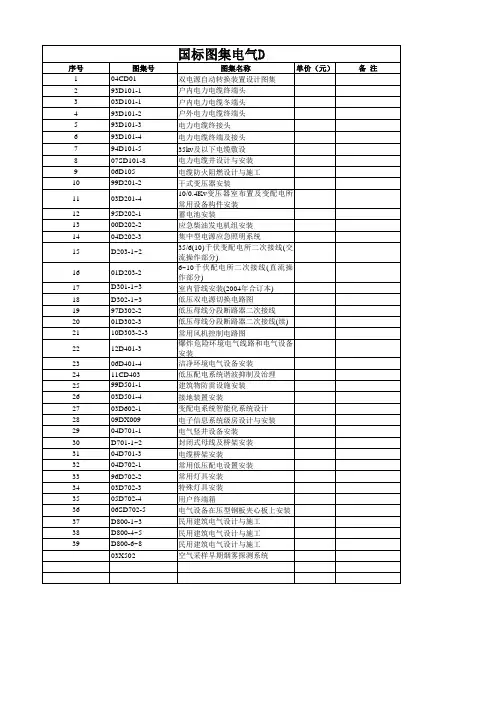

序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 图集号 04CD01 93D101-1 03D101-1 93D101-2 93D101-3 93D101-4 94D101-5 07SD101-8 06D105 99D201-2 03D201-4 95D202-1 00D202-2 04D202-3 D203-1~2 01D203-2 D301-1~3 D302-1~3 97D302-2 01D302-3 10D303-2-3 12D401-3 06D401-4 11CD403 99D501-1 03D501-4 03D602-1 09DX009 04D701-1 D701-1~2 04D701-3 04D702-1 96D702-2 03D702-3 05D702-4 06SD702-5 D800-1~3 D800-4~5 D800-6~8 03X502 图集名称 双电源自动转换装置设计图集 户内电力电缆终端头 户内电力电缆冬端头 户外电力电缆终端头 电力电缆终接头 电力电缆终端及接头 35kv及以下电缆敷设 电力电缆井设计与安装 电缆防火阻燃设计与施工 干式变压器安装 10/0.4Kv变压器室布置及变配电所 常用设备构件安装 蓄电池安装 应急柴油发电机组安装 集中型电源应急照明系统 35/6(10)千伏变配电所二次接线( 交 流操作部分) 6~10 千伏配电所二次接线 ( 直流操 作部分) 室内管线安装(2004年合订本) 低压双电源切换电路图 低压母线分段断路器二次接线 低压母线分段断路器二次接线(续) 常用风机控制电路图 爆炸危险环境电气线路和电气设备 安装 洁净环境电气设备安装 低压配电系统谐波抑制及治理 建筑物防雷设施安装 接地装置安装 变配电系统智能化系统设计 电子信息系统级房设计与安装 电气竖井设备安装 封闭式母线及桥架安装 电缆桥架安装 常用低压配电设置安装 常用灯具安装 特殊灯具安装 用户终端箱 电气设备在压型钢板夹心板上安装 民用建筑电气设计与施工 民用建筑电气设计与施工 民用建筑电气设计与施工 空气采样早期烟雾探测系统 单价 （元） 备 注

电缆桥架安装和桥架内电缆敷设施工工艺工法1 前言1.1工艺工法概况电缆桥架有铝合金桥架、钢制桥架等，由于材质不一样致使其安装方式及技术要求也不一样。

电缆敷设分为动力电缆、控制电缆等，用途不一样相应的敷设方式也不一样。

1.2工艺原理电缆桥架的安装通过先安装桥架支架、安装桥架、接地线的过程进行施工，电缆敷设通过相应的电缆排布图进行电缆敷设。

2 工艺工法特点电缆桥架采用成品支架与弯头采用制作的方式，电缆敷设采用人力及简单机械的方式进行施工。

3 适用范围本工艺工法适用于一般工业与民用建筑内电缆桥架安装和桥架内电缆敷设施工。

4 主要引用标准《建筑工程施工质量验收统一标准》(GB50300)《建筑电气工程施工质量验收标准》(GB50303)5 施工方法低压电动机、电动执行机构和控制设备的试验和试运行大体可分为以下几个步骤：施工准备、划线定位、固定件安装、桥架支撑架安装、桥架、托盘安装、桥架的接地保护、敷设电缆、电缆头制作等。

6 工艺流程及操作要点6.1施工工艺流程6.1.1室内电缆桥架及电缆敷设施工工艺流程见图16.2操作要点6.2.1划线定位根据设计图或施工方案，从电缆桥架始端至终端（先干线后支线）找好水平或垂直线（建筑物如有坡度，电缆桥架应随其坡度）确定并标出支撑物的具体位置。

6.2.2固定件安装螺栓安装：用冲击钻钻孔直径的误差不得超过±0.5～±0.3mm；深度误差不得超过+3mm；钻孔后应将孔内残存的碎屑清理干净。

打孔的深度应以套管全部埋入墙内或顶板内，表面平齐为宜。

用木锤或垫上木板后用铁锤将膨胀螺栓敲入墙内或顶板内，螺栓固定后，其头部倾斜值不应大于2mm或采用带膨胀螺母镀锌通丝吊杆。

6.2.3桥架支撑件安装1 撑件在室内安装常用的几种形式可参照国标图集.2 自制支架与吊架所采用的扁铁规格不应小于30mm*3mm，角钢规格不小于25mm*25mm*3mm，圆钢不小于Φ8自制吊支架必须小于按设计要求进行防腐处理。

.WORD完美格式. .专业知识编辑整理. 电缆桥架安装施工

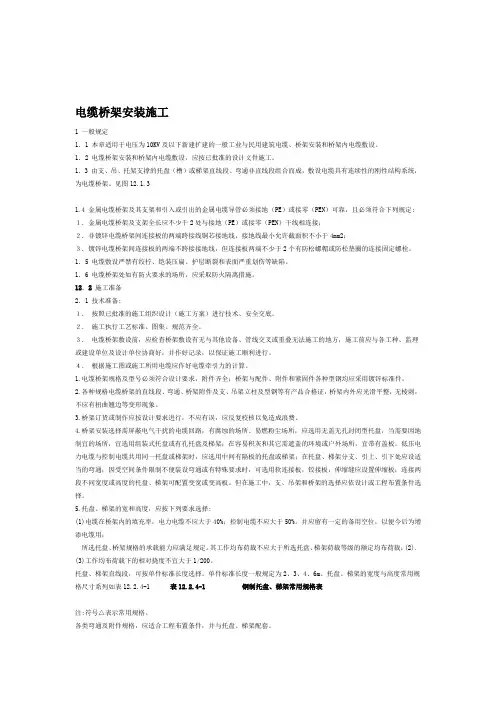

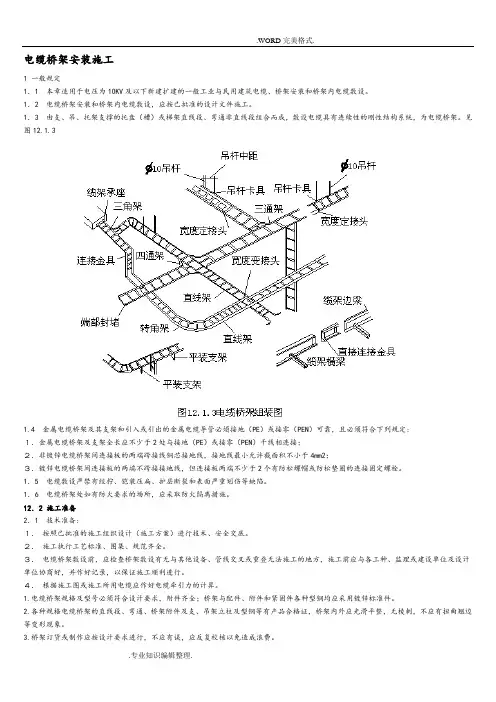

1 一般规定 1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。 1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。 1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。见图12.1.3

1.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定: １．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接； ２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2； ３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。 1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。 1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。 12．2 施工准备 2．1 技术准备: １． 按照已批准的施工组织设计（施工方案）进行技术、安全交底。 ２． 施工执行工艺标准、图集、规范齐全。 ３． 电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。 ４． 根据施工图或施工所用电缆应作好电缆牵引力的计算。 1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。 2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。 3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。 .WORD完美格式. .专业知识编辑整理. 4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。低压电力电缆与控制电缆共用同一托盘或梯架时，应选用中间有隔板的托盘或梯架；在托盘、梯架分支、引上、引下处应设适当的弯通；因受空间条件限制不便装设弯通或有特殊要求时，可选用软连接板，铰接板；伸缩缝应设置伸缩板；连接两段不同宽度或高度的托盘、梯架可配置变宽或变高板。但在施工中，支、吊架和桥架的选择应依设计或工程布置条件选择。 5.托盘、梯架的宽和高度，应按下列要求选择: (1)电缆在桥架内的填充率，电力电缆不应大于40%；控制电缆不应大于50%。并应留有一定的备用空位，以便今后为增添电缆用； (2)所选托盘、桥架规格的承载能力应满足规定。其工作均布荷载不应大于所选托盘、梯架荷载等级的额定均布荷载； (3)工作均布荷载下的相对挠度不宜大于1/200。 托盘、梯架直线段，可按单件标准长度选择。单件标准长度一般规定为2、3、4、6m。托盘、梯架的宽度与高度常用规格尺寸系列如表12.2.4-1

电缆桥架安装施工1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。

1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图12.1.31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定: １．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。

4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。
