光纤配线箱与光分路器简介

配线产品系列中心机房子系统1.GPXKA-Z 型光纤总配架医用在新建机房独立光纤跳接场，现有机房独立光纤跳接场。

产品采用传统MDF 式的线缆管理方式、即直列模块部分为外线侧，提供室外光缆固定、汇流、熔接、与终端功能，横列模块部分为内线侧，提供室内光缆的终端、调度与管理功能。

采用前后双面操作，敞开式结构，上下均可进缆线。

尺寸外线侧内线侧总容量直列单元72芯托盘数量最大芯数横列单元96芯最大芯数2000*720*600954648657612242000*720*6001060720767213922000*720*6001272864876816322.GPXKA-T型光纤熔配为中心局机房，接入局点机房等需要在一个架体内进行分光、熔纤、配纤等工作的场景；采用正面操作，全/半封闭结构，上下均可进缆。

3.ZHGK型综合柜19和21英寸标准安装机柜，提供机房中的各种通信设备提供可靠地安装和保护的设备。

4.接续单元箱应用环境：19英寸安装，适用于综合柜和GPXKA-Ta型光纤熔配架。

5.电源分配单元适用于综合柜，提供引入电源的连接、分配和保护6.音频部件应用环境：适用于综合柜，提供引入电源的连接、分配和保护。

名称型号尺寸容量备注音频部件JPXK-A100H90*W260*D482内线128外线100选配告警单元，保安单元等音频部件JPXK-A100H90*W400*D482内线192外线200音频部件JPXK-A100H90*533*D482内线256外线300音频部件JPXK-A100H90*W711*D482内线384外线400音频部件JPXK-A100H90*W1020*D482内线512外线6007.数字单元体应用环境：西门子或NEC 制式，19英寸安装，适用于综合柜，提供同轴电缆的成端和调度。

馈线光缆子系统1.传统型光缆交接箱光缆交接箱（传统型）应用环境：为光传输网络、光接入网需要实现光缆、光纤的连接与调度的场景，实现短接主干光缆与配线光缆、并可放置光分路器的功能，箱体材质为不锈钢或SMC型。

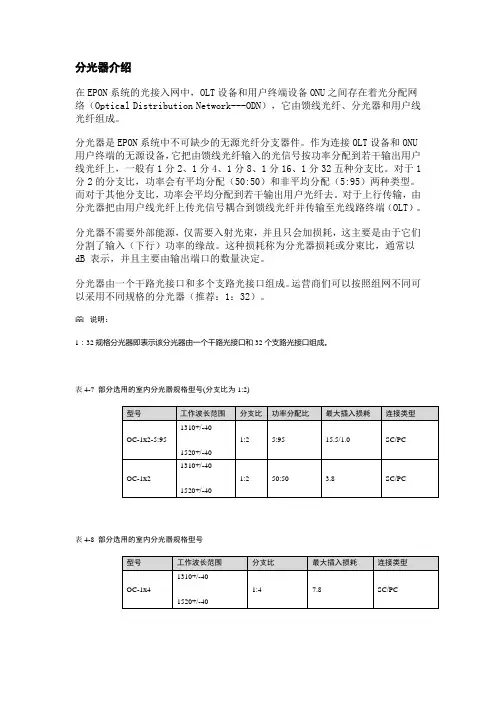

分光器介绍在EPON系统的光接入网中，OLT设备和用户终端设备ONU之间存在着光分配网络（Optical Distribution Network---ODN），它由馈线光纤、分光器和用户线光纤组成。

分光器是EPON系统中不可缺少的无源光纤分支器件。

作为连接OLT设备和ONU 用户终端的无源设备，它把由馈线光纤输入的光信号按功率分配到若干输出用户线光纤上，一般有1分2、1分4、1分8、1分16、1分32五种分支比。

对于1分2的分支比，功率会有平均分配（50:50）和非平均分配（5:95）两种类型。

而对于其他分支比，功率会平均分配到若干输出用户光纤去。

对于上行传输，由分光器把由用户线光纤上传光信号耦合到馈线光纤并传输至光线路终端（OLT）。

分光器不需要外部能源，仅需要入射光束，并且只会加损耗，这主要是由于它们分割了输入（下行）功率的缘故。

这种损耗称为分光器损耗或分束比，通常以dB 表示，并且主要由输出端口的数量决定。

分光器由一个干路光接口和多个支路光接口组成。

运营商们可以按照组网不同可以采用不同规格的分光器（推荐：1：32）。

说明：1：32规格分光器即表示该分光器由一个干路光接口和32个支路光接口组成。

表4-7 部分选用的室内分光器规格型号(分支比为1:2)表4-8 部分选用的室内分光器规格型号4.10.2 室内分光器的安装分光器置于OLT设备侧时建议使用机架式分光器，安装方法比较简单：第一步：将分光器平放在机架的托盘上，并且使其紧靠着机架的挂耳。

第二步：用安装螺钉将分光器固定在机架的挂耳上。

说明：分光器远离OLT设备或采用级连分光时可根据布线情况采用不同规格的分光器，具体安装方式按照实际工程实施来定。

4.10.3 室内分光器的连接注意：上电后，光接口在没有连接光连接器或防尘帽被打开的情况下可能会有不可见的射线从光接口射出来，所以请不要直视光接口。

为了保护光连接器的清洁，请务必在10秒内盖上防尘帽。

980nm保偏光分路器1. 简介980nm保偏光分路器是一种用于光纤通信系统中的光学器件。

它能够将输入的980nm波长的光信号分成两路，同时保持光信号的偏振状态。

保偏光分路器在光纤通信系统中具有重要的应用，可以实现光信号的分配和传输。

2. 工作原理980nm保偏光分路器的工作原理基于偏振分束器的原理。

偏振分束器是一种能够将不同偏振方向的光信号分离的光学器件。

它由一个偏振分束器和两个偏振耦合器组成。

当980nm波长的光信号进入保偏光分路器时，首先经过偏振分束器。

偏振分束器能够将不同偏振方向的光信号分离成两路。

然后，这两路光信号分别通过偏振耦合器。

偏振耦合器能够将两路光信号耦合在一起，形成一个输出光信号。

保偏光分路器的关键在于保持光信号的偏振状态。

它通过精确的设计和制造，使得不同偏振方向的光信号在经过分离和耦合的过程中，能够保持原始的偏振状态。

3. 结构和特点3.1 结构980nm保偏光分路器一般由光纤耦合器、波导和偏振分束器等组成。

光纤耦合器用于将光信号从光纤输入到波导中，而波导则用于引导光信号的传输。

偏振分束器则用于将不同偏振方向的光信号分离和耦合。

3.2 特点•保持偏振状态：980nm保偏光分路器能够保持光信号的偏振状态，不会引起偏振旋转和偏振损耗。

•低插入损耗：保偏光分路器具有低插入损耗的特点，可以减少光信号的衰减。

•高耦合效率：保偏光分路器能够实现高效的光信号耦合，提高光信号的传输效率。

•宽工作波长范围：980nm保偏光分路器适用于广泛的波长范围，可以满足不同应用的需求。

4. 应用980nm保偏光分路器在光纤通信系统中具有广泛的应用。

它可以用于光纤传感、光纤放大器、光纤激光器等设备中，实现光信号的分配和传输。

保偏光分路器还可以用于光纤传感系统中的光纤陀螺仪、光纤加速度计等设备中，提高传感器的精度和灵敏度。

此外，保偏光分路器还可以应用于光纤传输系统中的光纤光栅、光纤滤波器等设备中，实现光信号的选择和调控。

腾信电子科技ODN目录第1章ODN概述 (4)1.1ODN概述 (4)1.2CO机房场景 (4)1.3户外地下场景 (6)1.4户外街边场景 (6)1.5户外抱杆、挂墙场景 (7)1.6楼道竖井场景 (7)1.7室内场景 (8)第2章ODN产品功能模块 (10)2.1ODN设备功能简述 (10)2.2ODF设备功能简述 (11)2.3ODN产品功能模块 (11)第3章光缆及光纤连接器简介 (12)3.1光纤连接器简介——类型 (12)3.2光纤连接器简介——精度 (13)3.3光缆引入单元简介 (15)3.4熔配一体化单元 (15)3.5常见熔接技术——热熔与冷接 (16)3.6常见熔接技术——热熔VS冷接 (17)3.7光分路单元 (17)3.8光分路单元主要技术参数 (18)3.9盘纤单元和停泊区 (18)第4章ODN箱体关键技术 (19)4.1ODN箱体——客户关注点 (19)4.2ODN箱体的关键点1——材料（1） (20)4.3ODN箱体的关键点1——材料（2） (20)4.4ODN箱体的关键点2—结构（1） (21)4.5ODN箱体的关键点2—结构（1） (21)4.6ODN箱体的关键点2—结构（3） (22)4.7ODN箱体的关键点3——防护（1） (23)4.8ODN箱体的关键点3---防护（2） (24)4.9ODN箱体的关键点3---防护（3） (25)第5章ODN标识系统 (26)5.1标识系统组成 (26)5.2标识图 (26)5.3标识图 (26)5.4标识系统总表 (27)第6章ODN设备示例 (28)6.1ODN设备示例-ODF-NGF (28)6.2ODN设备示例-FDT2103D (29)6.3ODN设备示例-FA T3202 (29)附录1——接续用附件 (30)ODN 概述1.1 ODN 概述ODN （Optical Distributiong Network ） 光配线网络 是基于PON 设备的FTTH 光缆网络，其作用是在OLT 和ONU 之间提供传输通道。
